Спосіб безперервного живлення генератора тонального рейкового кола

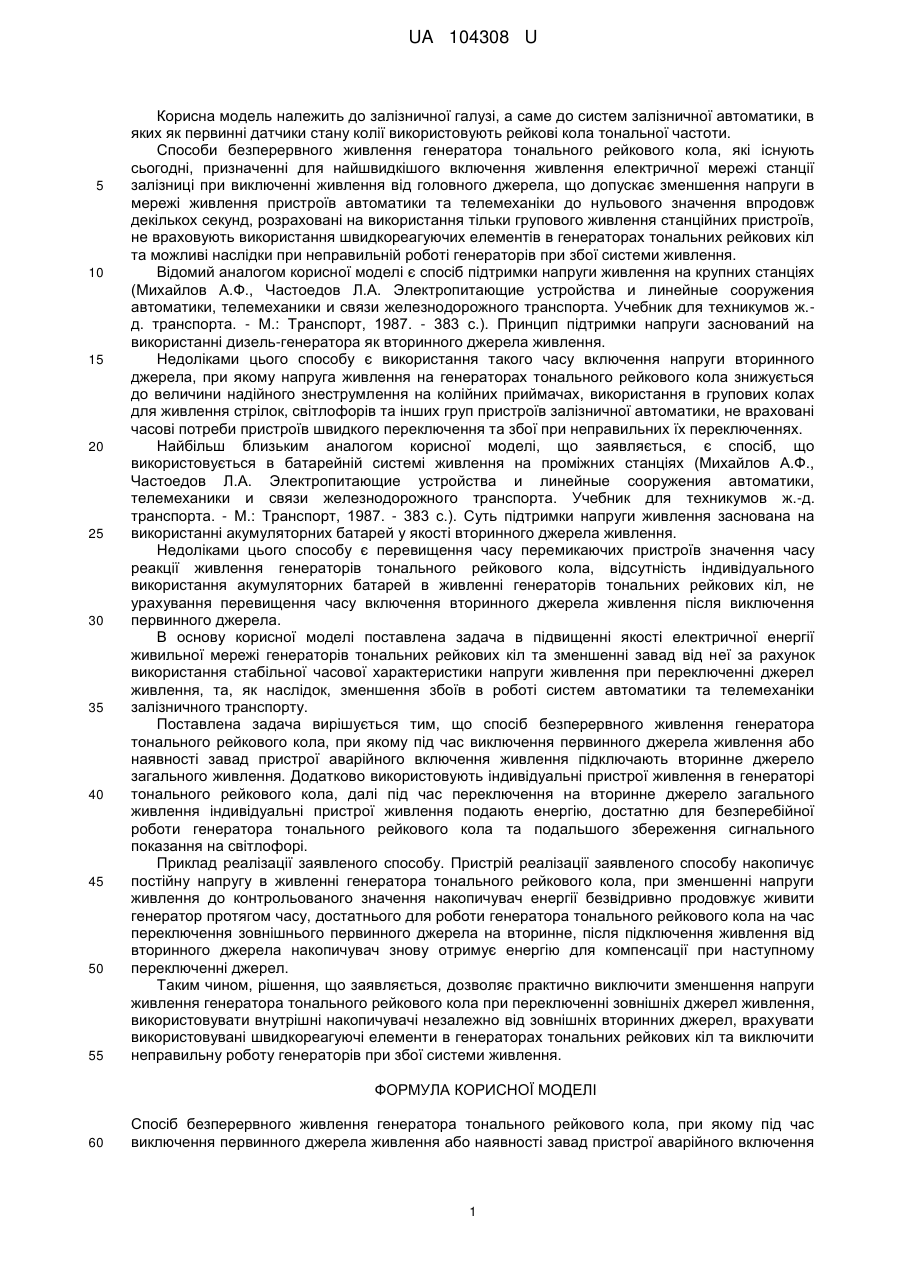

Реферат: Спосіб безперервного живлення генератора тонального рейкового кола, при якому під час виключення первинного джерела живлення або наявності завад пристрої аварійного включення живлення підключають вторинне джерело загального живлення. Додатково використовують індивідуальні пристрої живлення в генераторі тонального рейкового кола, далі під час переключення на вторинне джерело загального живлення індивідуальні пристрої живлення подають енергію, достатню для безперебійної роботи генератора тонального рейкового кола та подальшого збереження сигнального показання на світлофорі. UA 104308 U (54) СПОСІБ БЕЗПЕРЕРВНОГО ЖИВЛЕННЯ ГЕНЕРАТОРА ТОНАЛЬНОГО РЕЙКОВОГО КОЛА UA 104308 U UA 104308 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до залізничної галузі, а саме до систем залізничної автоматики, в яких як первинні датчики стану колії використовують рейкові кола тональної частоти. Способи безперервного живлення генератора тонального рейкового кола, які існують сьогодні, призначенні для найшвидкішого включення живлення електричної мережі станції залізниці при виключенні живлення від головного джерела, що допускає зменшення напруги в мережі живлення пристроїв автоматики та телемеханіки до нульового значення впродовж декількох секунд, розраховані на використання тільки групового живлення станційних пристроїв, не враховують використання швидкореагуючих елементів в генераторах тональних рейкових кіл та можливі наслідки при неправильній роботі генераторів при збої системи живлення. Відомий аналогом корисної моделі є спосіб підтримки напруги живлення на крупних станціях (Михайлов А.Ф., Частоедов Л.А. Электропитающие устройства и линейные сооружения автоматики, телемеханики и связи железнодорожного транспорта. Учебник для техникумов ж.д. транспорта. - М.: Транспорт, 1987. - 383 с.). Принцип підтримки напруги заснований на використанні дизель-генератора як вторинного джерела живлення. Недоліками цього способу є використання такого часу включення напруги вторинного джерела, при якому напруга живлення на генераторах тонального рейкового кола знижується до величини надійного знеструмлення на колійних приймачах, використання в групових колах для живлення стрілок, світлофорів та інших груп пристроїв залізничної автоматики, не враховані часові потреби пристроїв швидкого переключення та збої при неправильних їх переключеннях. Найбільш близьким аналогом корисної моделі, що заявляється, є спосіб, що використовується в батарейній системі живлення на проміжних станціях (Михайлов А.Ф., Частоедов Л.А. Электропитающие устройства и линейные сооружения автоматики, телемеханики и связи железнодорожного транспорта. Учебник для техникумов ж.-д. транспорта. - М.: Транспорт, 1987. - 383 с.). Суть підтримки напруги живлення заснована на використанні акумуляторних батарей у якості вторинного джерела живлення. Недоліками цього способу є перевищення часу перемикаючих пристроїв значення часу реакції живлення генераторів тонального рейкового кола, відсутність індивідуального використання акумуляторних батарей в живленні генераторів тональних рейкових кіл, не урахування перевищення часу включення вторинного джерела живлення після виключення первинного джерела. В основу корисної моделі поставлена задача в підвищенні якості електричної енергії живильної мережі генераторів тональних рейкових кіл та зменшенні завад від неї за рахунок використання стабільної часової характеристики напруги живлення при переключенні джерел живлення, та, як наслідок, зменшення збоїв в роботі систем автоматики та телемеханіки залізничного транспорту. Поставлена задача вирішується тим, що спосіб безперервного живлення генератора тонального рейкового кола, при якому під час виключення первинного джерела живлення або наявності завад пристрої аварійного включення живлення підключають вторинне джерело загального живлення. Додатково використовують індивідуальні пристрої живлення в генераторі тонального рейкового кола, далі під час переключення на вторинне джерело загального живлення індивідуальні пристрої живлення подають енергію, достатню для безперебійної роботи генератора тонального рейкового кола та подальшого збереження сигнального показання на світлофорі. Приклад реалізації заявленого способу. Пристрій реалізації заявленого способу накопичує постійну напругу в живленні генератора тонального рейкового кола, при зменшенні напруги живлення до контрольованого значення накопичувач енергії безвідривно продовжує живити генератор протягом часу, достатнього для роботи генератора тонального рейкового кола на час переключення зовнішнього первинного джерела на вторинне, після підключення живлення від вторинного джерела накопичувач знову отримує енергію для компенсації при наступному переключенні джерел. Таким чином, рішення, що заявляється, дозволяє практично виключити зменшення напруги живлення генератора тонального рейкового кола при переключенні зовнішніх джерел живлення, використовувати внутрішні накопичувачі незалежно від зовнішніх вторинних джерел, врахувати використовувані швидкореагуючі елементи в генераторах тональних рейкових кіл та виключити неправильну роботу генераторів при збої системи живлення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Спосіб безперервного живлення генератора тонального рейкового кола, при якому під час виключення первинного джерела живлення або наявності завад пристрої аварійного включення 1 UA 104308 U 5 живлення підключають вторинне джерело загального живлення, який відрізняється тим, що використовують індивідуальні пристрої живлення в генераторі тонального рейкового кола, далі під час переключення на вторинне джерело загального живлення індивідуальні пристрої живлення подають енергію, достатню для безперебійної роботи генератора тонального рейкового кола та подальшого збереження сигнального показання на світлофорі. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
