Ніж для опускного колодязя

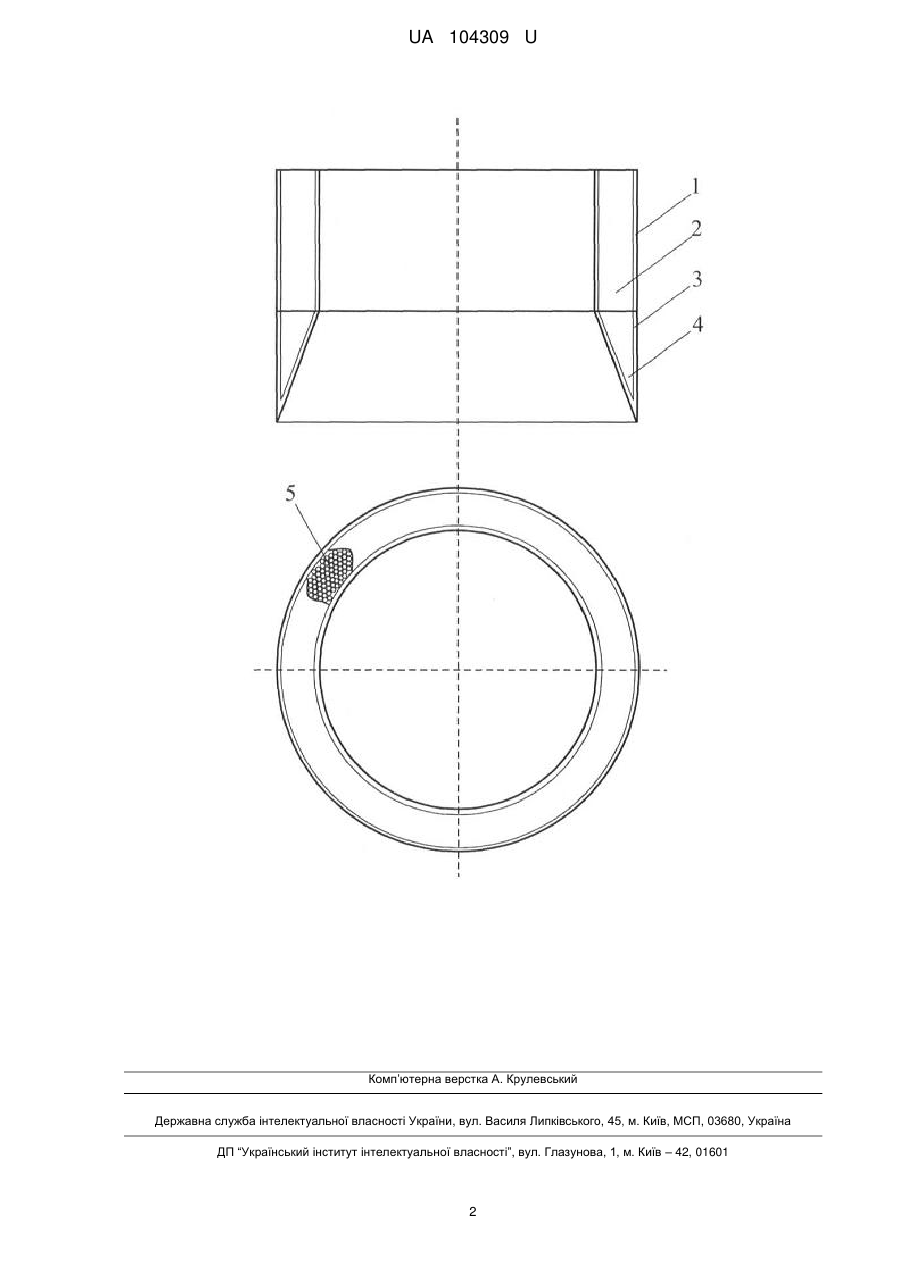

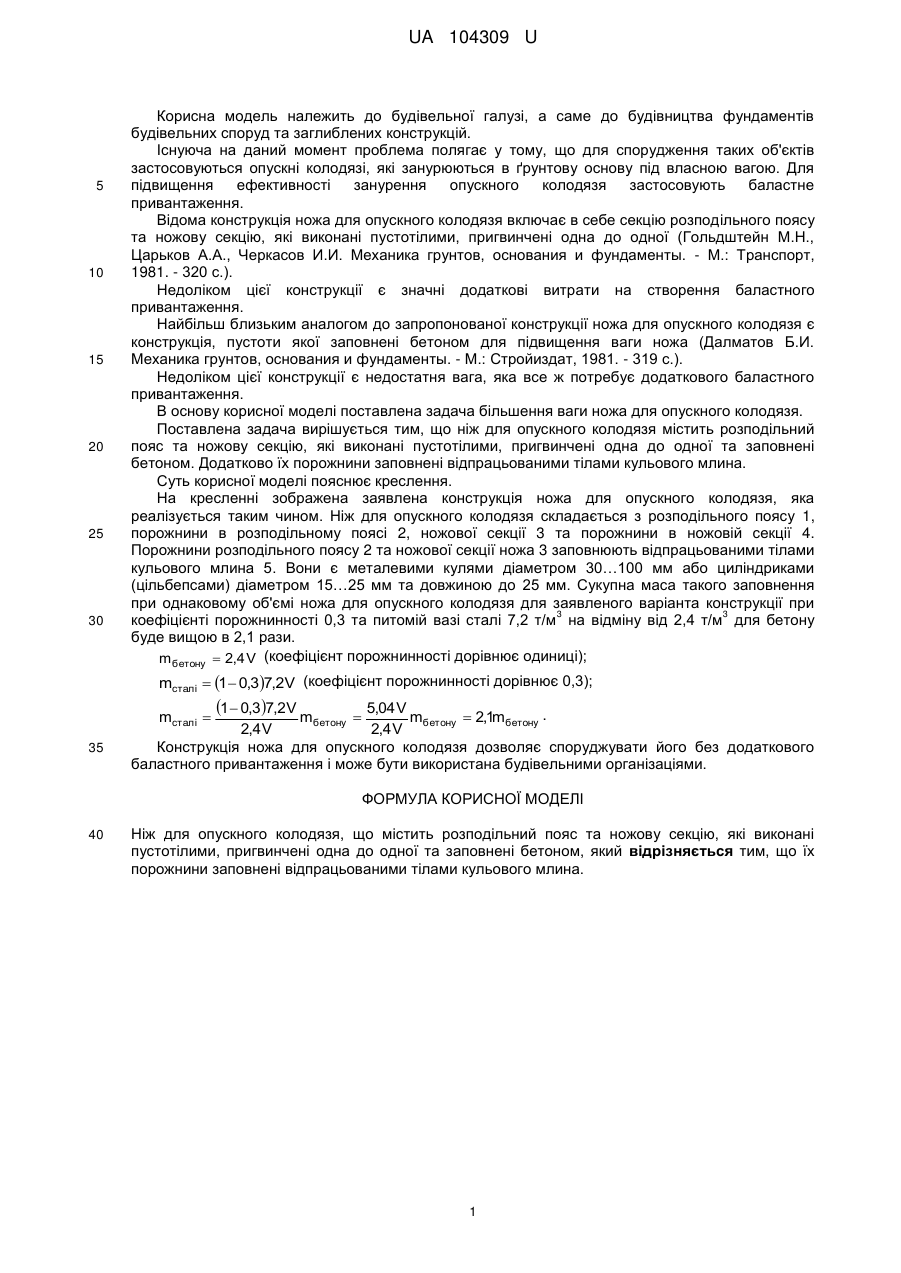

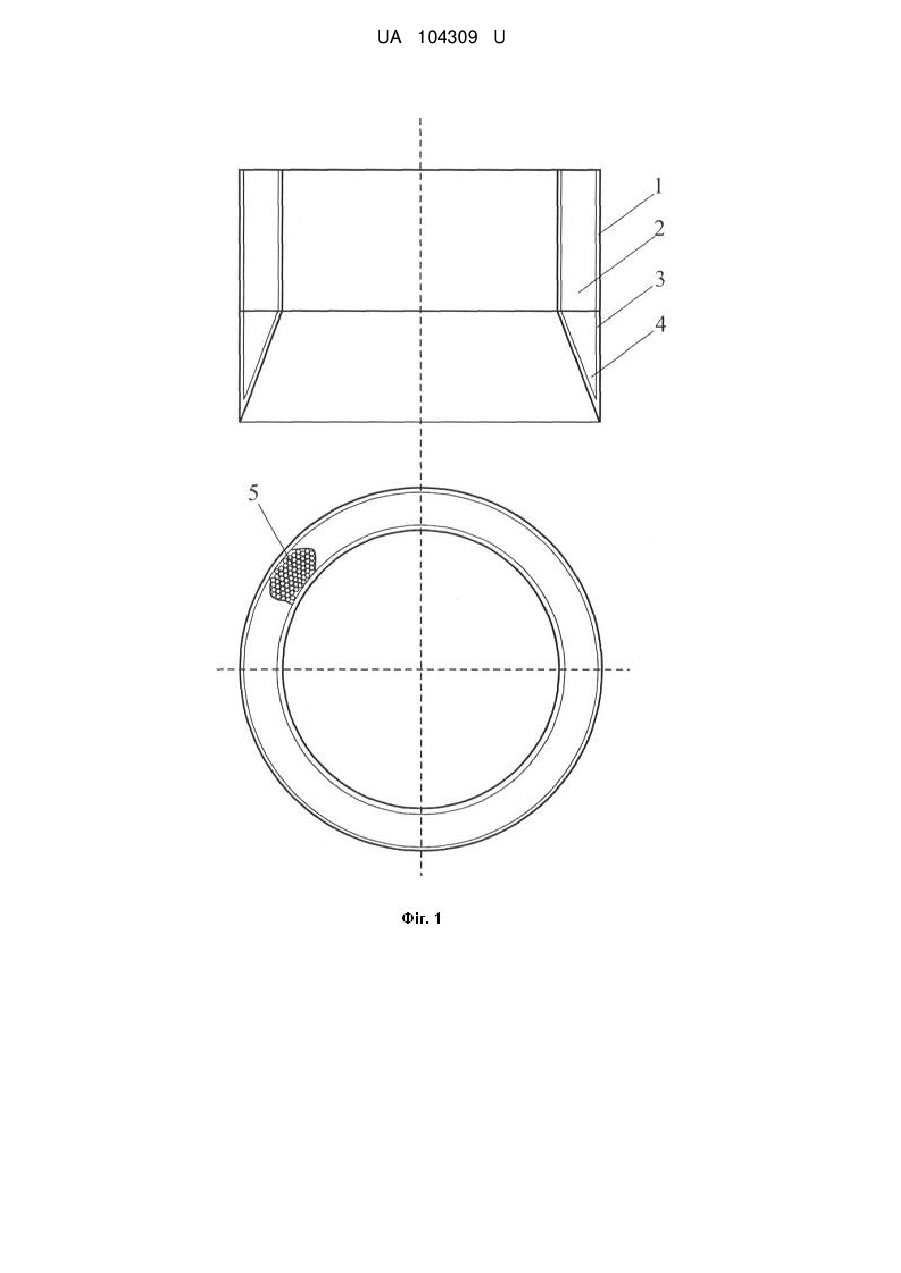

Реферат: Ніж для опускного колодязя містить розподільний пояс та ножову секцію, які виконані пустотілими, пригвинчені одна до одної та заповнені бетоном. Додатково їх порожнини заповнені відпрацьованими тілами кульового млина. UA 104309 U (54) НІЖ ДЛЯ ОПУСКНОГО КОЛОДЯЗЯ UA 104309 U UA 104309 U 5 10 15 20 25 30 Корисна модель належить до будівельної галузі, а саме до будівництва фундаментів будівельних споруд та заглиблених конструкцій. Існуюча на даний момент проблема полягає у тому, що для спорудження таких об'єктів застосовуються опускні колодязі, які занурюються в ґрунтову основу під власною вагою. Для підвищення ефективності занурення опускного колодязя застосовують баластне привантаження. Відома конструкція ножа для опускного колодязя включає в себе секцію розподільного поясу та ножову секцію, які виконані пустотілими, пригвинчені одна до одної (Гольдштейн М.Н., Царьков Α.Α., Черкасов И.И. Механика грунтов, основания и фундаменты. - М.: Транспорт, 1981. - 320 с.). Недоліком цієї конструкції є значні додаткові витрати на створення баластного привантаження. Найбільш близьким аналогом до запропонованої конструкції ножа для опускного колодязя є конструкція, пустоти якої заповнені бетоном для підвищення ваги ножа (Далматов Б.И. Механика грунтов, основания и фундаменты. - Μ.: Стройиздат, 1981. - 319 с.). Недоліком цієї конструкції є недостатня вага, яка все ж потребує додаткового баластного привантаження. В основу корисної моделі поставлена задача більшення ваги ножа для опускного колодязя. Поставлена задача вирішується тим, що ніж для опускного колодязя містить розподільний пояс та ножову секцію, які виконані пустотілими, пригвинчені одна до одної та заповнені бетоном. Додатково їх порожнини заповнені відпрацьованими тілами кульового млина. Суть корисної моделі пояснює креслення. На кресленні зображена заявлена конструкція ножа для опускного колодязя, яка реалізується таким чином. Ніж для опускного колодязя складається з розподільного поясу 1, порожнини в розподільному поясі 2, ножової секції 3 та порожнини в ножовій секції 4. Порожнини розподільного поясу 2 та ножової секції ножа 3 заповнюють відпрацьованими тілами кульового млина 5. Вони є металевими кулями діаметром 30…100 мм або циліндриками (цільбепсами) діаметром 15…25 мм та довжиною до 25 мм. Сукупна маса такого заповнення при однаковому об'ємі ножа для опускного колодязя для заявленого варіанта конструкції при 3 3 коефіцієнті порожнинності 0,3 та питомій вазі сталі 7,2 т/м на відміну від 2,4 т/м для бетону буде вищою в 2,1 рази. mбетону  2,4 V (коефіцієнт порожнинності дорівнює одиниці); mсталі  1  0,37,2V (коефіцієнт порожнинності дорівнює 0,3); 35 1  0,37,2V 5,04 V mбетону  2,1mбетону . 2,4 V 2,4 V Конструкція ножа для опускного колодязя дозволяє споруджувати його без додаткового баластного привантаження і може бути використана будівельними організаціями. mсталі  mбетону  ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Ніж для опускного колодязя, що містить розподільний пояс та ножову секцію, які виконані пустотілими, пригвинчені одна до одної та заповнені бетоном, який відрізняється тим, що їх порожнини заповнені відпрацьованими тілами кульового млина. 1 UA 104309 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
