Кришка люка оглядового колодязя

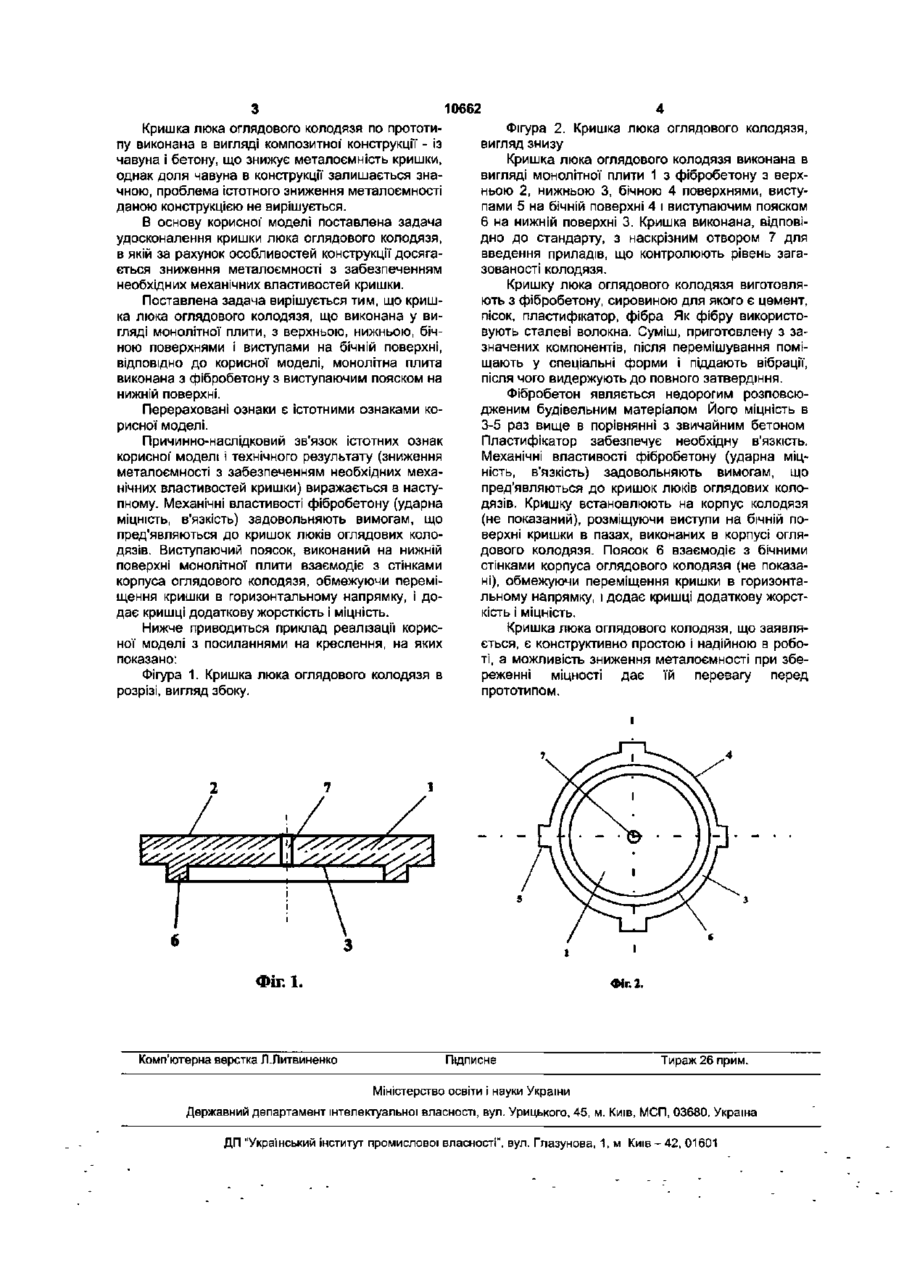

Кришка люка оглядового колодязя, що виконана у вигляді монолітної плити з верхньою, нижньою, бічною поверхнями і виступами на бічній поверхні, яка відрізняється тим, що монолітна плита виконана з фібробетону з виступаючим пояском на нижній поверхні. Корисна модель відноситься до будівництва, а саме, до пристроїв, що обмежують доступ в оглядові колодязі, і може бути використана в водопостачанні, теплопостачанні, каналізаційних і стічних системах. Як матеріал для виготовлення кришок люків оглядових колодязів прийнято використовувати чавун, який за характеристиками міцності відповідає стандартним вимогам, однак виготовлення такої кришки являється металоємним і підвищує її вартість. Одним з аналогів рішення, що заявляється, є кришка люка оглядового колодязя [ГОСТ 8591-76 "Люки для кабельных колодцев телефонной канализации". Технические условия, Москва, 1976], яка виконана з чавуна у вигляді монолітної плити, що включає верхню, нижню, бічну поверхні. У кришці виконані наскрізні отвори для введення приладів контролю загазованості колодязя. На бічній поверхні кришки виконані виступи Кришку встановлюють на корпус колодязя, розміщуючи виступи на бічній поверхні кришки в пазах, виконаних в корпусі оглядового колодязя. Загальними ознаками відомої кришки і рішення, що заявляється, є виконання кришки люка оглядового колодязя в вигляді монолітної' плити з верхньою, нижньою, бічною поверхнями і виступами на бічній поверхні. Зазначена кришка люка оглядового колодязя характеризується високою металоємністю, отже і високою собівартістю. Останнім часом робляться спроби замінити дорогий чавун іншими матеріалами або знизити його питому вагу в конструкції шляхом сполученням чавуна з іншими матеріалами, наприклад з бетоном Так, відома кришка люка оглядового колодязя, яка виготовляється ВАТ «Часовоярський авторемзавод», Україна, яка виконана з пластику в вигляді монолітної плити, що включає верхню, нижню, бічну поверхні. На бічній поверхні виконані радіальні виступи Кришку встановлюють на корпус колодязя, розміщуючи виступи на бічній поверхні кришки в пазах, виконаних в корпусі оглядового колодязя. Загальними ознаками відомої кришки і рішення, що заявляється, є виконання кришки люка оглядового колодязя в вигляді монолітної плити з верхньою, нижньою, бічною поверхнями і виступами на бічній поверхні. Така кришка люка оглядового колодязя вирішує проблему металоємності, однак недостатня міцність і підвищена пружність пластика обмежує можливості застосування такої кришки. Як прототип вибрана кришка люка оглядового колодязя ЛМ (А15) за ГОСТ 3634-99 «Люки смотровых колодцев и дождеприемники ливнесточных колодцев». Технические условия, М., 1999», яка виконана із сірого чавуна марки не нижче СЧ20 у вигляді монолітної плити, що включає верхню, нижню, бічну поверхні, радіальні виступи, які виконані на бічній поверхні і поглиблення на верхній поверхні, яке заповнене бетоном. Кришку встановлюють на корпус колодязя, розміщуючи виступи на бічній поверхні кришки в пазах, виконаних в корпусі оглядового колодязя. Загальними ознаками прототипу і рішення, що заявляється, є виконання кришки люка оглядового колодязя в вигляді монолітної плити з верхньою, нижньою, бічною поверхнями і виступами на бічній поверхні. (72) Воронюк Ігор Васильович (73) Воронюк Ігор Васильович CM (О 10662 Кришка люка оглядового колодязя по прототипу виконана в вигляді композитної' конструкції - Із чавуна і бетону, що знижує металоємність кришки, однак доля чавуна в конструкції залишається значною, проблема істотного зниження металоємності даною конструкцією не вирішується. В основу корисної моделі поставлена задача удосконалення кришки люка оглядового колодязя, в якій за рахунок особливостей конструкції досягається зниження металоємності з забезпеченням необхідних механічних властивостей кришки. Поставлена задача вирішується тим, що кришка люка оглядового колодязя, що виконана у вигляді монолітної плити, з верхньою, нижньою, бічною поверхнями І виступами на бічній поверхні, відповідно до корисної моделі, монолітна плита виконана з фібробетону з виступаючим пояском на нижній поверхні. Перераховані ознаки є істотними ознаками корисної моделі. Причинно-наслідковий зв'язок істотних ознак корисної моделі і технічного результату (зниження металоємності з забезпеченням необхідних механічних властивостей кришки) виражається в наступному. Механічні властивості фібробетону (ударна міцність, в'язкість) задовольняють вимогам, що пред'являються до кришок люків оглядових колодязів. Виступаючий поясок, виконаний на нижній поверхні монолітної плити взаємодіє з стінками корпуса оглядового колодязя, обмежуючи переміщення кришки в горизонтальному напрямку, і додає кришці додаткову жорсткість і міцність. Нижче приводиться приклад реалізації корисної моделі з посиланнями на креслення, на яких показано: Фігура 1. Кришка люка оглядового колодязя в розрізі, вигляд збоку. Фігура 2. Кришка люка оглядового колодязя, вигляд знизу Кришка люка оглядового колодязя виконана в вигляді монолітної плити 1 з фібробетону з верхньою 2, нижньою 3, бічною 4 поверхнями, виступами 5 на бічній поверхні 4 і виступаючим пояском 6 на нижній поверхні 3. Кришка виконана, відповідно до стандарту, з наскрізним отвором 7 для введення приладів, що контролюють рівень загазованості колодязя. Кришку люка оглядового колодязя виготовляють з фібробетону, сировиною для якого є цемент, пісок, пластифікатор, фібра Як фібру використовують сталеві волокна. Суміш, приготовлену з зазначених компонентів, після перемішування поміщають у спеціальні форми і піддають вібрації, після чого видержують до повного затвердіння. Фібробетон являється недорогим розповсюдженим будівельним матеріалом Його міцність в 3-5 раз вище в порівнянні з звичайним бетоном Пластифікатор забезпечує необхідну в'язкість. Механічні властивості фібробетону (ударна міцність, в'язкість) задовольняють вимогам, що пред'являються до кришок люків оглядових колодязів. Кришку встановлюють на корпус колодязя (не показаний), розміщуючи виступи на бічній поверхні кришки в пазах, виконаних в корпусі оглядового колодязя. Поясок 6 взаємодіє з бічними стінками корпуса оглядового колодязя (не показані), обмежуючи переміщення кришки в горизонтальному напрямку, і додає кришці додаткову жорсткість і міцність. Кришка люка оглядового колодязя, що заявляється, є конструктивно простою і надійною в роботі, а можливість зниження металоємності при збереженні міцності дає їй перевагу перед прототипом. Фіг. 1. Комп'ютерна верстка Л.Литвиненко Фіг. 2. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український Інститут промислової власності", вул. Глазунова, 1, м Київ-42, 01601
