Спосіб динамічної оцінки післяопераційного набряку м’яких тканин у ділянці щоки і кута нижньої щелепи

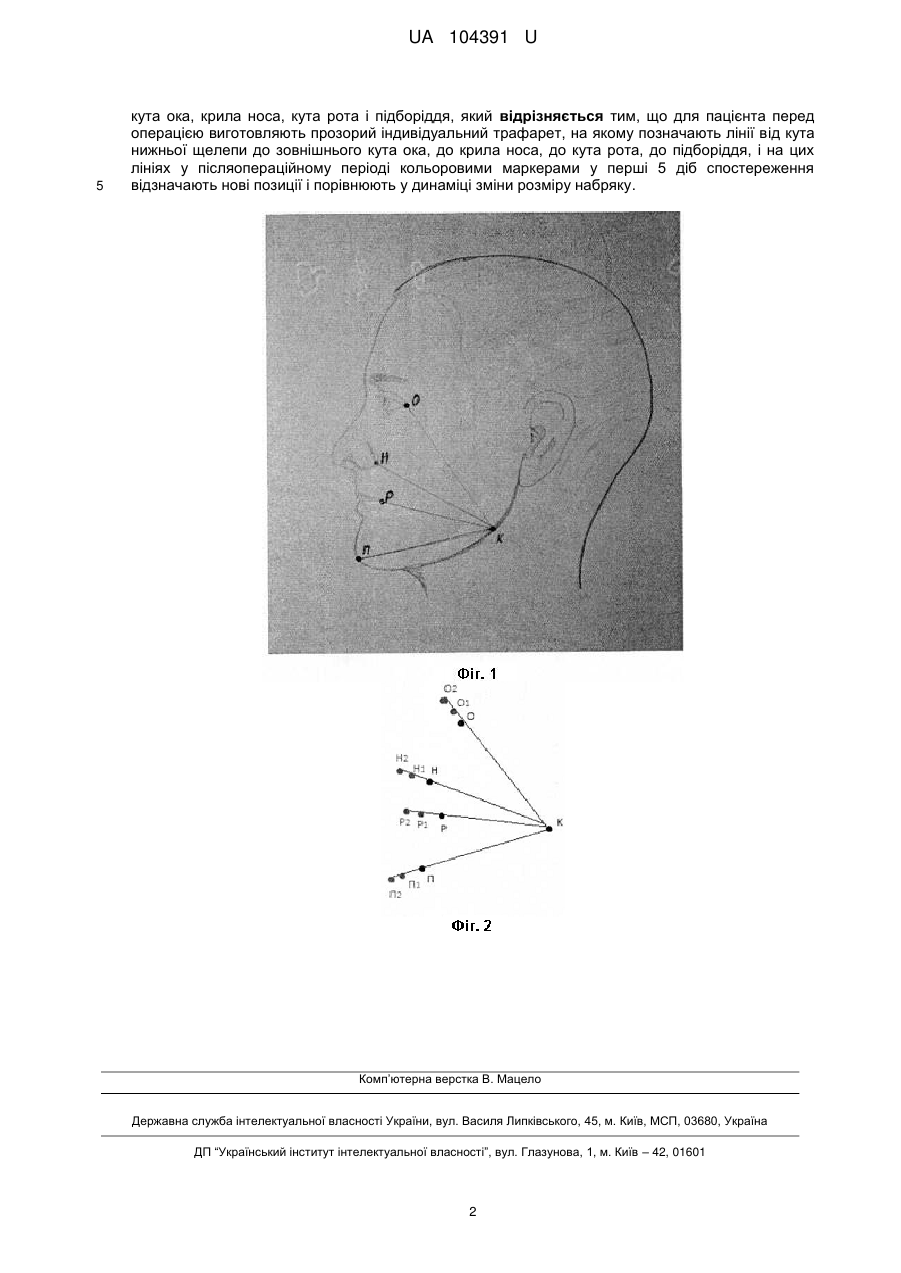

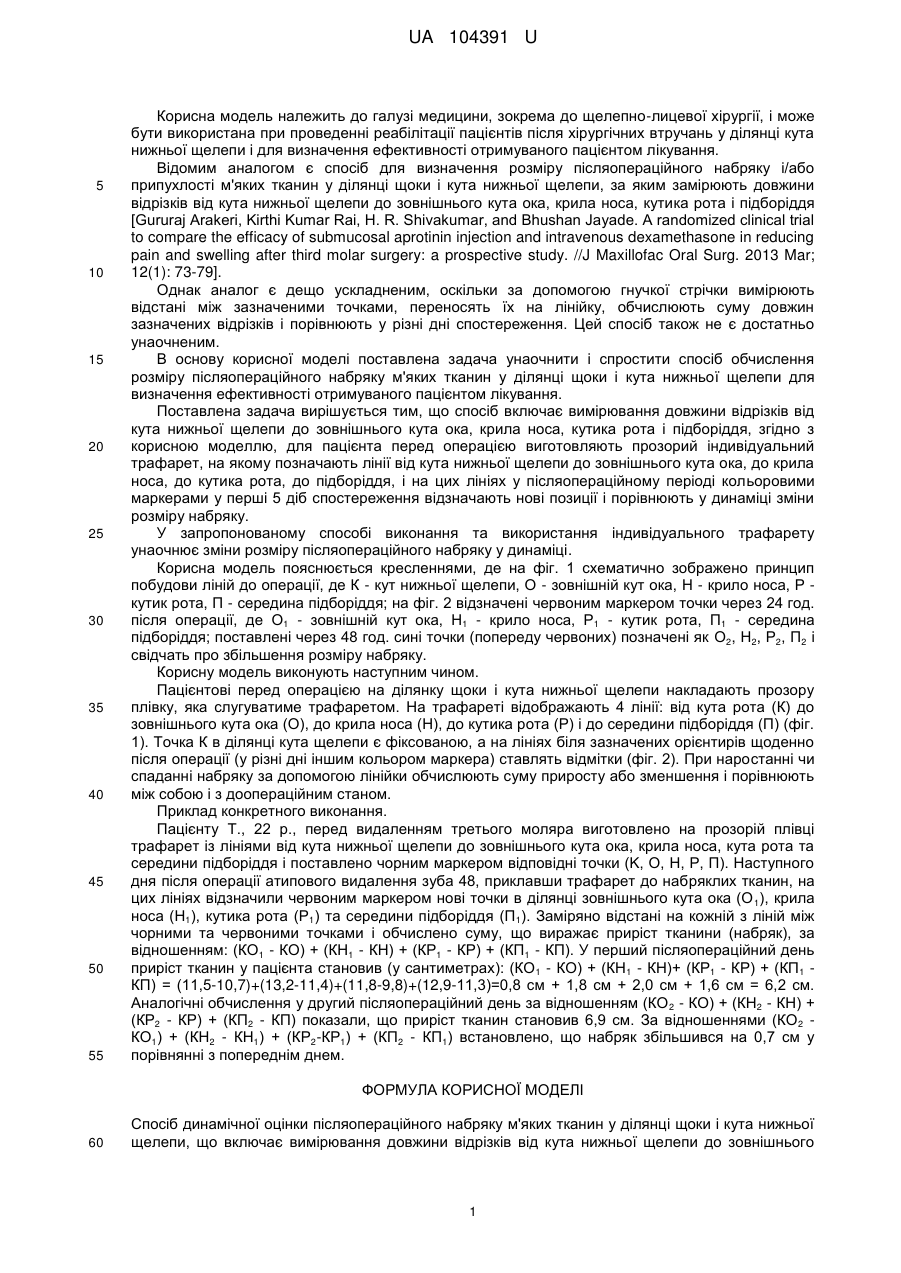

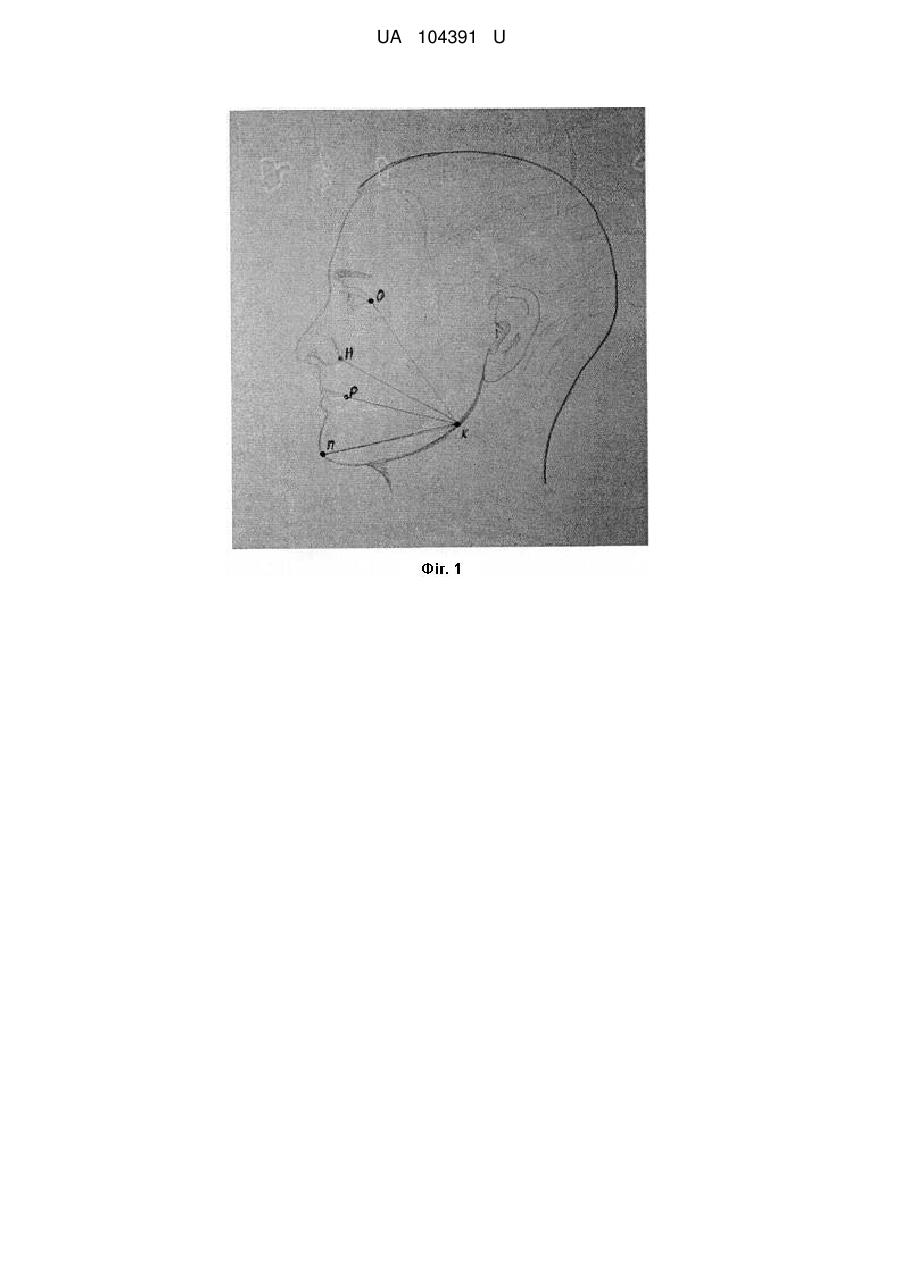

Реферат: Спосіб динамічної оцінки післяопераційного набряку м'яких тканин у ділянці щоки і кута нижньої щелепи включає вимірювання довжини відрізків від кута нижньої щелепи до зовнішнього кута ока, крила носа, кута рота і підборіддя. Для пацієнта перед операцією виготовляють прозорий індивідуальний трафарет. На трафареті позначають лінії від кута нижньої щелепи до зовнішнього кута ока, до крила носа, до кута рота, до підборіддя. На цих лініях у післяопераційному періоді кольоровими маркерами у перші 5 діб спостереження відзначають нові позиції і порівнюють у динаміці зміни розміру набряку. UA 104391 U (12) UA 104391 U UA 104391 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі медицини, зокрема до щелепно-лицевої хірургії, і може бути використана при проведенні реабілітації пацієнтів після хірургічних втручань у ділянці кута нижньої щелепи і для визначення ефективності отримуваного пацієнтом лікування. Відомим аналогом є спосіб для визначення розміру післяопераційного набряку і/або припухлості м'яких тканин у ділянці щоки і кута нижньої щелепи, за яким замірюють довжини відрізків від кута нижньої щелепи до зовнішнього кута ока, крила носа, кутика рота і підборіддя [Gururaj Arakeri, Kirthi Kumar Rai, Η. R. Shivakumar, and Bhushan Jayade. A randomized clinical trial to compare the efficacy of submucosal aprotinin injection and intravenous dexamethasone in reducing pain and swelling after third molar surgery: a prospective study. //J Maxillofac Oral Surg. 2013 Mar; 12(1): 73-79]. Однак аналог є дещо ускладненим, оскільки за допомогою гнучкої стрічки вимірюють відстані між зазначеними точками, переносять їх на лінійку, обчислюють суму довжин зазначених відрізків і порівнюють у різні дні спостереження. Цей спосіб також не є достатньо унаочненим. В основу корисної моделі поставлена задача унаочнити і спростити спосіб обчислення розміру післяопераційного набряку м'яких тканин у ділянці щоки і кута нижньої щелепи для визначення ефективності отримуваного пацієнтом лікування. Поставлена задача вирішується тим, що спосіб включає вимірювання довжини відрізків від кута нижньої щелепи до зовнішнього кута ока, крила носа, кутика рота і підборіддя, згідно з корисною моделлю, для пацієнта перед операцією виготовляють прозорий індивідуальний трафарет, на якому позначають лінії від кута нижньої щелепи до зовнішнього кута ока, до крила носа, до кутика рота, до підборіддя, і на цих лініях у післяопераційному періоді кольоровими маркерами у перші 5 діб спостереження відзначають нові позиції і порівнюють у динаміці зміни розміру набряку. У запропонованому способі виконання та використання індивідуального трафарету унаочнює зміни розміру післяопераційного набряку у динаміці. Корисна модель пояснюється кресленнями, де на фіг. 1 схематично зображено принцип побудови ліній до операції, де К - кут нижньої щелепи, О - зовнішній кут ока, Η - крило носа, Ρ кутик рота, Π - середина підборіддя; на фіг. 2 відзначені червоним маркером точки через 24 год. після операції, де О1 - зовнішній кут ока, Н1 - крило носа, Р1 - кутик рота, П1 - середина підборіддя; поставлені через 48 год. сині точки (попереду червоних) позначені як О2, Н2, Р2, П2 і свідчать про збільшення розміру набряку. Корисну модель виконують наступним чином. Пацієнтові перед операцією на ділянку щоки і кута нижньої щелепи накладають прозору плівку, яка слугуватиме трафаретом. На трафареті відображають 4 лінії: від кута рота (К) до зовнішнього кута ока (О), до крила носа (Н), до кутика рота (Р) і до середини підборіддя (П) (фіг. 1). Точка К в ділянці кута щелепи є фіксованою, а на лініях біля зазначених орієнтирів щоденно після операції (у різні дні іншим кольором маркера) ставлять відмітки (фіг. 2). При наростанні чи спаданні набряку за допомогою лінійки обчислюють суму приросту або зменшення і порівнюють між собою і з доопераційним станом. Приклад конкретного виконання. Пацієнту Т., 22 p., перед видаленням третього моляра виготовлено на прозорій плівці трафарет із лініями від кута нижньої щелепи до зовнішнього кута ока, крила носа, кута рота та середини підборіддя і поставлено чорним маркером відповідні точки (Κ, Ο, Η, Ρ, Π). Наступного дня після операції атипового видалення зуба 48, приклавши трафарет до набряклих тканин, на цих лініях відзначили червоним маркером нові точки в ділянці зовнішнього кута ока (О 1), крила носа (H1), кутика рота (Р1) та середини підборіддя (П1). Заміряно відстані на кожній з ліній між чорними та червоними точками і обчислено суму, що виражає приріст тканини (набряк), за відношенням: (КО1 - КО) + (КН1 - КН) + (КР1 - КР) + (КП1 - КП). У перший післяопераційний день приріст тканин у пацієнта становив (у сантиметрах): (КО 1 - КО) + (КН1 - КН)+ (КР1 - КР) + (КП1 КП) = (11,5-10,7)+(13,2-11,4)+(11,8-9,8)+(12,9-11,3)=0,8 см + 1,8 см + 2,0 см + 1,6 см = 6,2 см. Аналогічні обчислення у другий післяопераційний день за відношенням (КО 2 - КО) + (КН2 - КН) + (КР2 - КР) + (КП2 - КП) показали, що приріст тканин становив 6,9 см. За відношеннями (КО 2 КО1) + (КН2 - КН1) + (КР2-КР1) + (КП2 - КП1) встановлено, що набряк збільшився на 0,7 см у порівнянні з попереднім днем. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Спосіб динамічної оцінки післяопераційного набряку м'яких тканин у ділянці щоки і кута нижньої щелепи, що включає вимірювання довжини відрізків від кута нижньої щелепи до зовнішнього 1 UA 104391 U 5 кута ока, крила носа, кута рота і підборіддя, який відрізняється тим, що для пацієнта перед операцією виготовляють прозорий індивідуальний трафарет, на якому позначають лінії від кута нижньої щелепи до зовнішнього кута ока, до крила носа, до кута рота, до підборіддя, і на цих лініях у післяопераційному періоді кольоровими маркерами у перші 5 діб спостереження відзначають нові позиції і порівнюють у динаміці зміни розміру набряку. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
