Інструмент для вимірювання товщини щоки

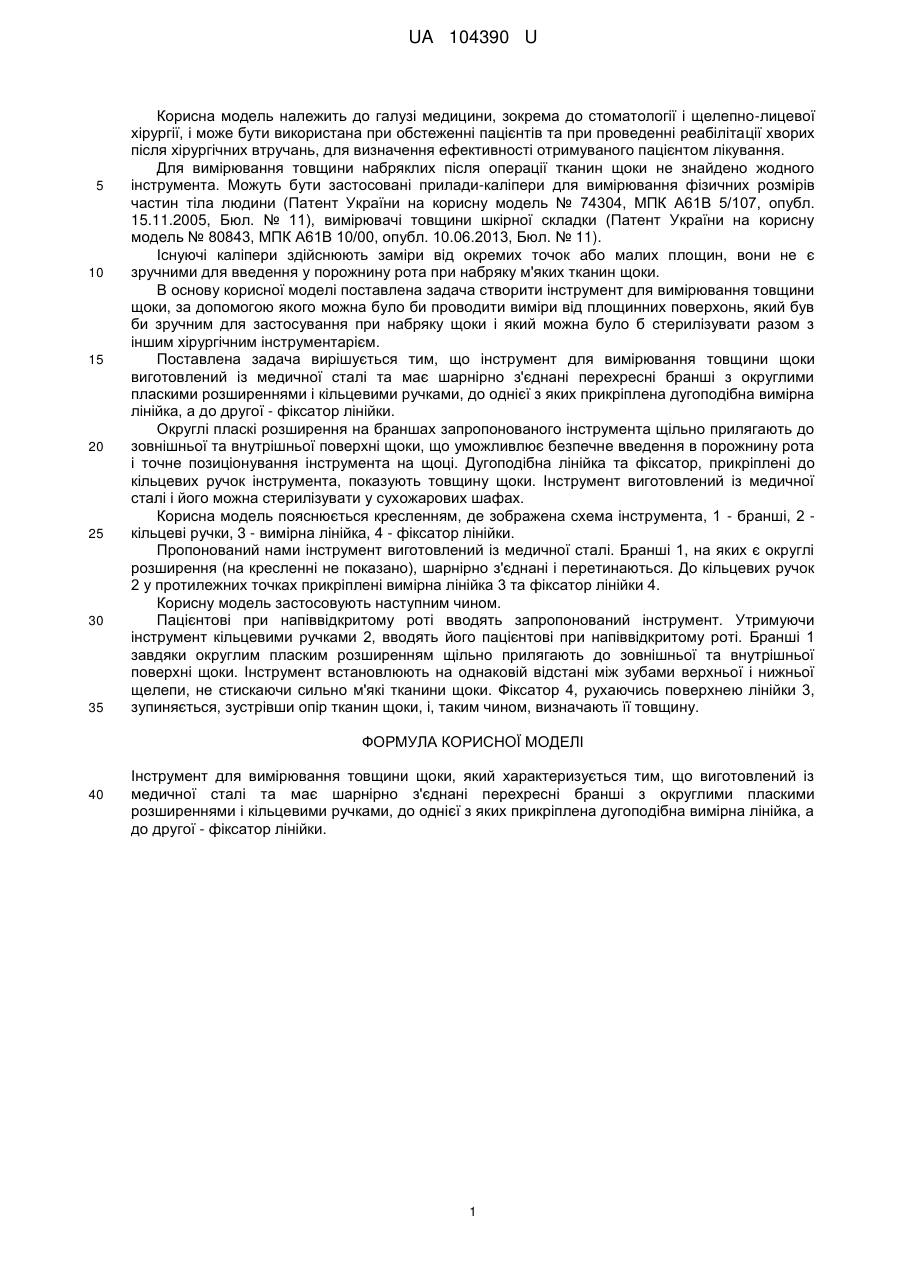

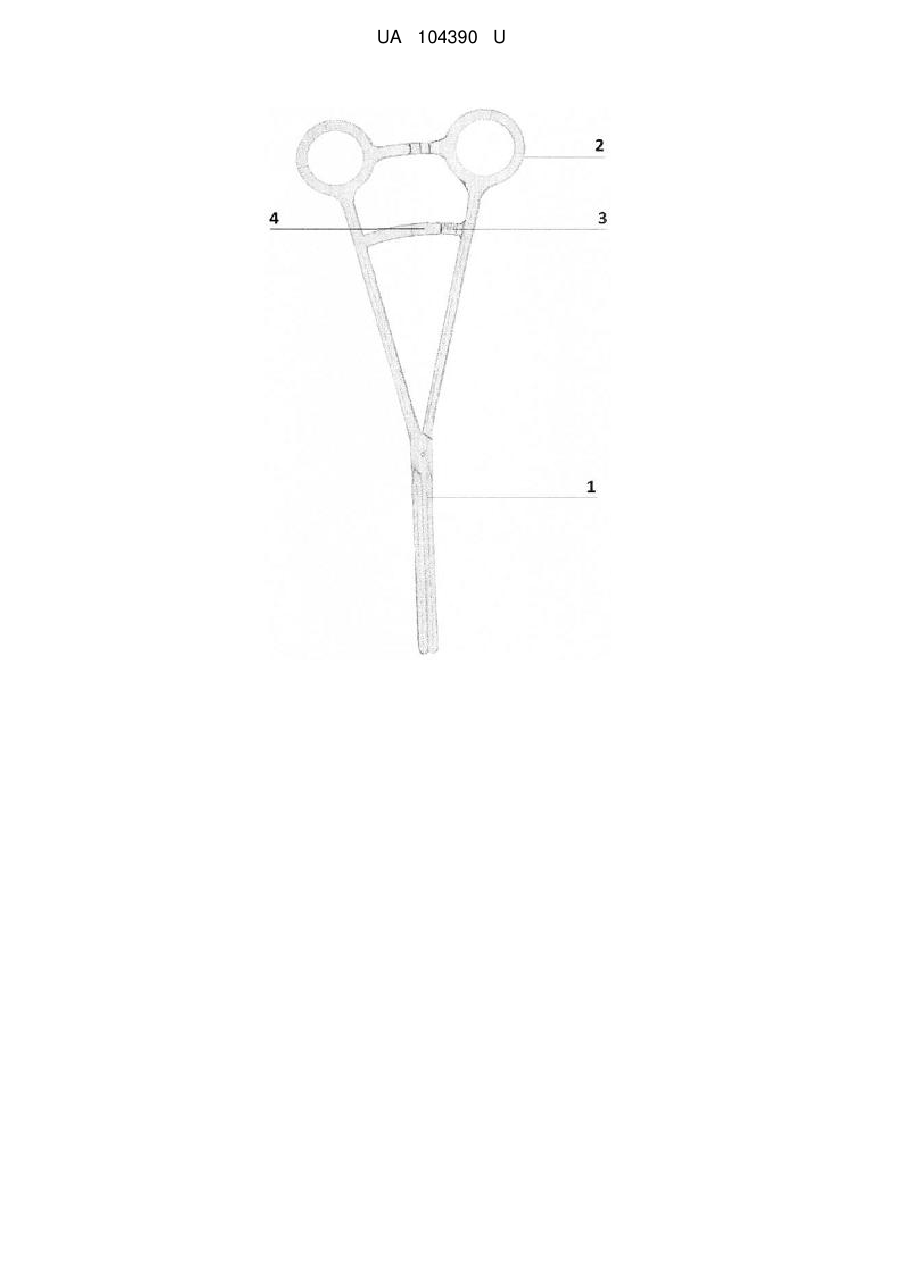

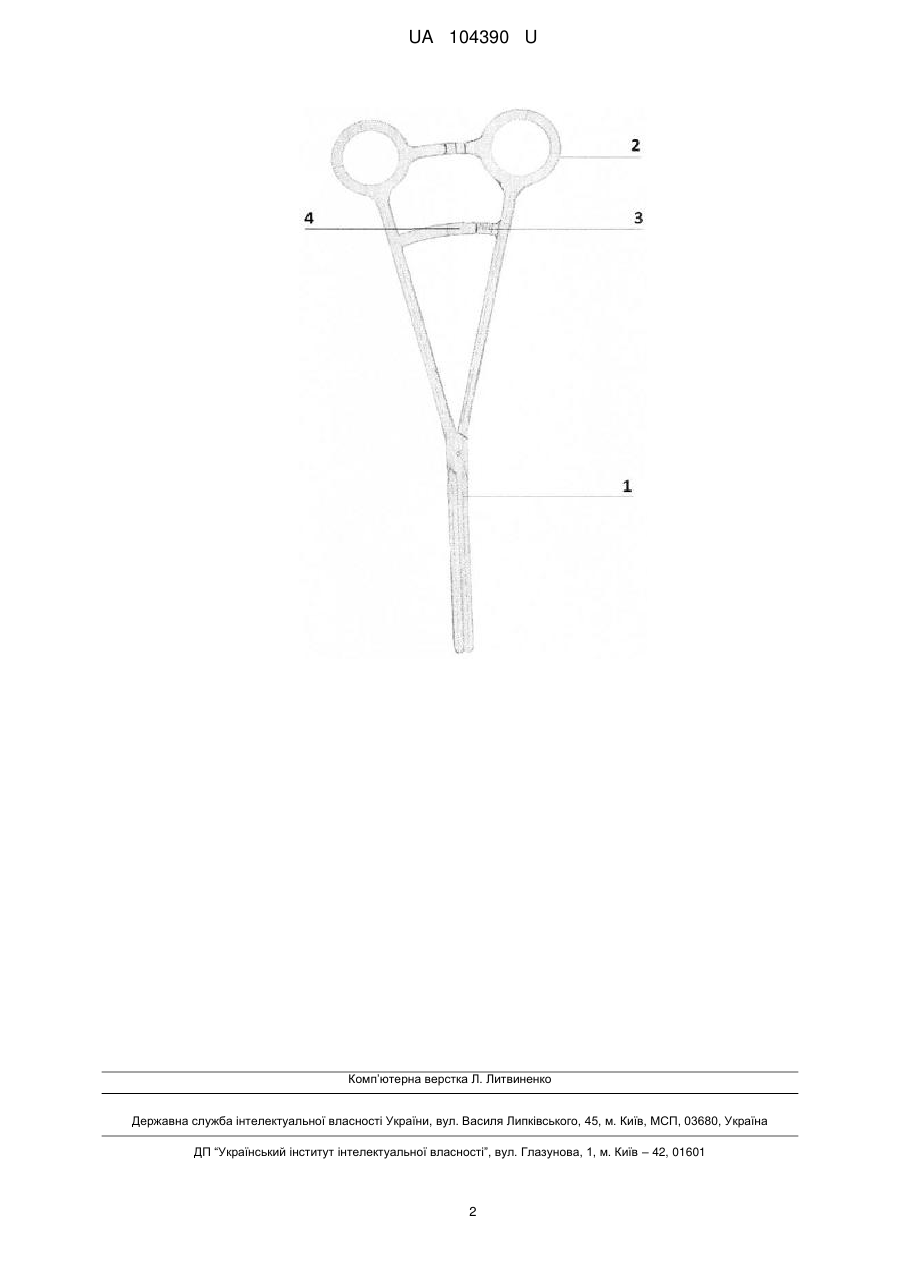

Реферат: Інструмент для вимірювання товщини щоки виготовлений із медичної сталі та має шарнірно з'єднані перехресні бранші з округлими пласкими розширеннями і кільцевими ручками. До однієї з ручок прикріплена дугоподібна вимірна лінійка, а до другої - фіксатор лінійки. UA 104390 U (54) ІНСТРУМЕНТ ДЛЯ ВИМІРЮВАННЯ ТОВЩИНИ ЩОКИ UA 104390 U UA 104390 U 5 10 15 20 25 30 35 Корисна модель належить до галузі медицини, зокрема до стоматології і щелепно-лицевої хірургії, і може бути використана при обстеженні пацієнтів та при проведенні реабілітації хворих після хірургічних втручань, для визначення ефективності отримуваного пацієнтом лікування. Для вимірювання товщини набряклих після операції тканин щоки не знайдено жодного інструмента. Можуть бути застосовані прилади-каліпери для вимірювання фізичних розмірів частин тіла людини (Патент України на корисну модель № 74304, МПК А61В 5/107, опубл. 15.11.2005, Бюл. № 11), вимірювачі товщини шкірної складки (Патент України на корисну модель № 80843, МПК А61В 10/00, опубл. 10.06.2013, Бюл. № 11). Існуючі каліпери здійснюють заміри від окремих точок або малих площин, вони не є зручними для введення у порожнину рота при набряку м'яких тканин щоки. В основу корисної моделі поставлена задача створити інструмент для вимірювання товщини щоки, за допомогою якого можна було би проводити виміри від площинних поверхонь, який був би зручним для застосування при набряку щоки і який можна було б стерилізувати разом з іншим хірургічним інструментарієм. Поставлена задача вирішується тим, що інструмент для вимірювання товщини щоки виготовлений із медичної сталі та має шарнірно з'єднані перехресні бранші з округлими пласкими розширеннями і кільцевими ручками, до однієї з яких прикріплена дугоподібна вимірна лінійка, а до другої - фіксатор лінійки. Округлі пласкі розширення на браншах запропонованого інструмента щільно прилягають до зовнішньої та внутрішньої поверхні щоки, що уможливлює безпечне введення в порожнину рота і точне позиціонування інструмента на щоці. Дугоподібна лінійка та фіксатор, прикріплені до кільцевих ручок інструмента, показують товщину щоки. Інструмент виготовлений із медичної сталі і його можна стерилізувати у сухожарових шафах. Корисна модель пояснюється кресленням, де зображена схема інструмента, 1 - бранші, 2 кільцеві ручки, 3 - вимірна лінійка, 4 - фіксатор лінійки. Пропонований нами інструмент виготовлений із медичної сталі. Бранші 1, на яких є округлі розширення (на кресленні не показано), шарнірно з'єднані і перетинаються. До кільцевих ручок 2 у протилежних точках прикріплені вимірна лінійка 3 та фіксатор лінійки 4. Корисну модель застосовують наступним чином. Пацієнтові при напіввідкритому роті вводять запропонований інструмент. Утримуючи інструмент кільцевими ручками 2, вводять його пацієнтові при напіввідкритому роті. Бранші 1 завдяки округлим пласким розширенням щільно прилягають до зовнішньої та внутрішньої поверхні щоки. Інструмент встановлюють на однаковій відстані між зубами верхньої і нижньої щелепи, не стискаючи сильно м'які тканини щоки. Фіксатор 4, рухаючись поверхнею лінійки 3, зупиняється, зустрівши опір тканин щоки, і, таким чином, визначають її товщину. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Інструмент для вимірювання товщини щоки, який характеризується тим, що виготовлений із медичної сталі та має шарнірно з'єднані перехресні бранші з округлими пласкими розширеннями і кільцевими ручками, до однієї з яких прикріплена дугоподібна вимірна лінійка, а до другої - фіксатор лінійки. 1 UA 104390 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
