Спосіб захисту інформаційного обміну в локальній системі радіозвязку

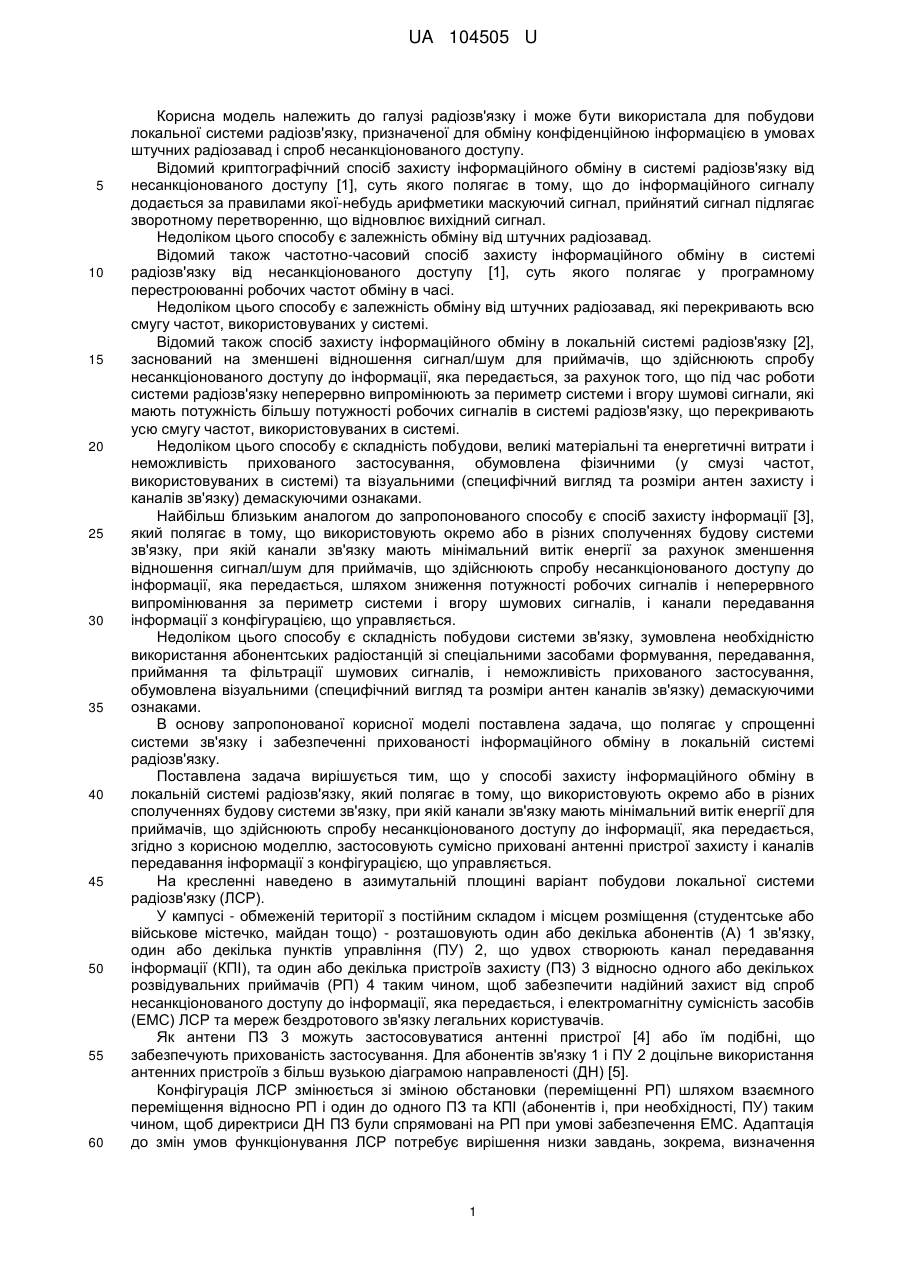

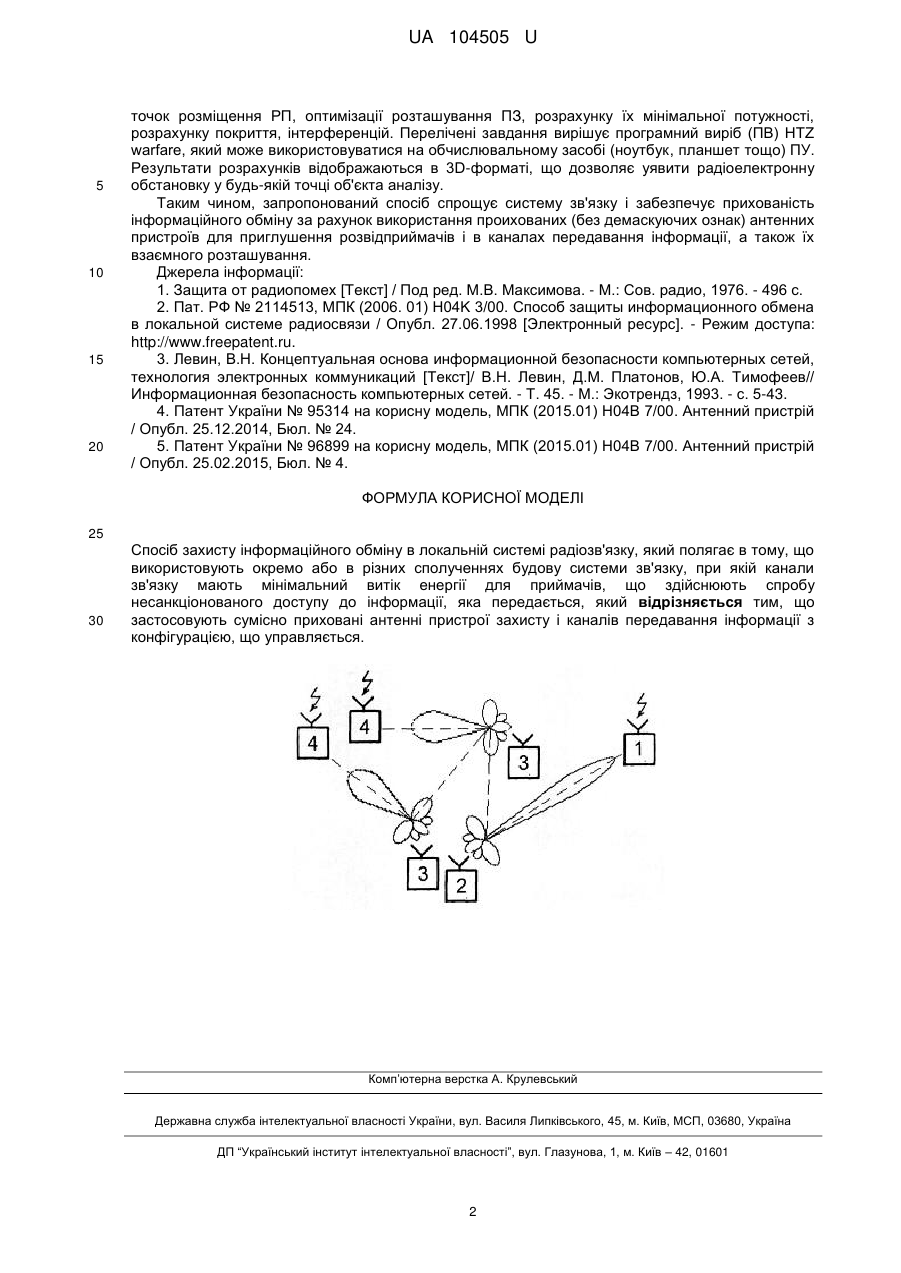

Реферат: Спосіб захисту інформаційного обміну в локальній системі радіозв'язку полягає в тому, що використовують окремо або в різних сполученнях будову системи зв'язку, при якій канали зв'язку мають мінімальний витік енергії для приймачів, що здійснюють спробу несанкціонованого доступу до інформації, яка передається. Застосовують сумісно приховані антенні пристрої захисту і каналів передавання інформації з конфігурацією, що управляється. UA 104505 U (12) UA 104505 U UA 104505 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі радіозв'язку і може бути використала для побудови локальної системи радіозв'язку, призначеної для обміну конфіденційною інформацією в умовах штучних радіозавад і спроб несанкціонованого доступу. Відомий криптографічний спосіб захисту інформаційного обміну в системі радіозв'язку від несанкціонованого доступу [1], суть якого полягає в тому, що до інформаційного сигналу додається за правилами якої-небудь арифметики маскуючий сигнал, прийнятий сигнал підлягає зворотному перетворенню, що відновлює вихідний сигнал. Недоліком цього способу є залежність обміну від штучних радіозавад. Відомий також частотно-часовий спосіб захисту інформаційного обміну в системі радіозв'язку від несанкціонованого доступу [1], суть якого полягає у програмному перестроюванні робочих частот обміну в часі. Недоліком цього способу є залежність обміну від штучних радіозавад, які перекривають всю смугу частот, використовуваних у системі. Відомий також спосіб захисту інформаційного обміну в локальній системі радіозв'язку [2], заснований на зменшені відношення сигнал/шум для приймачів, що здійснюють спробу несанкціонованого доступу до інформації, яка передається, за рахунок того, що під час роботи системи радіозв'язку неперервно випромінюють за периметр системи і вгору шумові сигнали, які мають потужність більшу потужності робочих сигналів в системі радіозв'язку, що перекривають усю смугу частот, використовуваних в системі. Недоліком цього способу є складність побудови, великі матеріальні та енергетичні витрати і неможливість прихованого застосування, обумовлена фізичними (у смузі частот, використовуваних в системі) та візуальними (специфічний вигляд та розміри антен захисту і каналів зв'язку) демаскуючими ознаками. Найбільш близьким аналогом до запропонованого способу є спосіб захисту інформації [3], який полягає в тому, що використовують окремо або в різних сполученнях будову системи зв'язку, при якій канали зв'язку мають мінімальний витік енергії за рахунок зменшення відношення сигнал/шум для приймачів, що здійснюють спробу несанкціонованого доступу до інформації, яка передається, шляхом зниження потужності робочих сигналів і неперервного випромінювання за периметр системи і вгору шумових сигналів, і канали передавання інформації з конфігурацією, що управляється. Недоліком цього способу є складність побудови системи зв'язку, зумовлена необхідністю використання абонентських радіостанцій зі спеціальними засобами формування, передавання, приймання та фільтрації шумових сигналів, і неможливість прихованого застосування, обумовлена візуальними (специфічний вигляд та розміри антен каналів зв'язку) демаскуючими ознаками. В основу запропонованої корисної моделі поставлена задача, що полягає у спрощенні системи зв'язку і забезпеченні прихованості інформаційного обміну в локальній системі радіозв'язку. Поставлена задача вирішується тим, що у способі захисту інформаційного обміну в локальній системі радіозв'язку, який полягає в тому, що використовують окремо або в різних сполученнях будову системи зв'язку, при якій канали зв'язку мають мінімальний витік енергії для приймачів, що здійснюють спробу несанкціонованого доступу до інформації, яка передається, згідно з корисною моделлю, застосовують сумісно приховані антенні пристрої захисту і каналів передавання інформації з конфігурацією, що управляється. На кресленні наведено в азимутальній площині варіант побудови локальної системи радіозв'язку (ЛСР). У кампусі - обмеженій території з постійним складом і місцем розміщення (студентське або військове містечко, майдан тощо) - розташовують один або декілька абонентів (А) 1 зв'язку, один або декілька пунктів управління (ПУ) 2, що удвох створюють канал передавання інформації (КПІ), та один або декілька пристроїв захисту (ПЗ) 3 відносно одного або декількох розвідувальних приймачів (РП) 4 таким чином, щоб забезпечити надійний захист від спроб несанкціонованого доступу до інформації, яка передається, і електромагнітну сумісність засобів (ЕМС) ЛСР та мереж бездротового зв'язку легальних користувачів. Як антени ПЗ 3 можуть застосовуватися антенні пристрої [4] або їм подібні, що забезпечують прихованість застосування. Для абонентів зв'язку 1 і ПУ 2 доцільне використання антенних пристроїв з більш вузькою діаграмою направленості (ДН) [5]. Конфігурація ЛСР змінюється зі зміною обстановки (переміщенні РП) шляхом взаємного переміщення відносно РП і один до одного ПЗ та КПІ (абонентів і, при необхідності, ПУ) таким чином, щоб директриси ДН ПЗ були спрямовані на РП при умові забезпечення ЕМС. Адаптація до змін умов функціонування ЛСР потребує вирішення низки завдань, зокрема, визначення 1 UA 104505 U 5 10 15 20 точок розміщення РП, оптимізації розташування ПЗ, розрахунку їх мінімальної потужності, розрахунку покриття, інтерференцій. Перелічені завдання вирішує програмний виріб (ПВ) HTZ warfare, який може використовуватися на обчислювальному засобі (ноутбук, планшет тощо) ПУ. Результати розрахунків відображаються в 3D-форматі, що дозволяє уявити радіоелектронну обстановку у будь-якій точці об'єкта аналізу. Таким чином, запропонований спосіб спрощує систему зв'язку і забезпечує прихованість інформаційного обміну за рахунок використання проихованих (без демаскуючих ознак) антенних пристроїв для приглушення розвідприймачів і в каналах передавання інформації, а також їх взаємного розташування. Джерела інформації: 1. Защита от радиопомех [Текст] / Под ред. М.В. Максимова. - М.: Сов. радио, 1976. - 496 с. 2. Пат. РФ № 2114513, МПК (2006. 01) Н04K 3/00. Способ защиты информационного обмена в локальной системе радиосвязи / Опубл. 27.06.1998 [Электронный ресурс]. - Режим доступа: http://www.freepatent.ru. 3. Левин, В.Н. Концептуальная основа информационной безопасности компьютерных сетей, технология электронных коммуникаций [Текст]/ В.Н. Левин, Д.М. Платонов, Ю.А. Тимофеев// Информационная безопасность компьютерных сетей. - Т. 45. - М.: Экотрендз, 1993. - с. 5-43. 4. Патент України № 95314 на корисну модель, МПК (2015.01) Н04В 7/00. Антенний пристрій / Опубл. 25.12.2014, Бюл. № 24. 5. Патент України № 96899 на корисну модель, МПК (2015.01) Н04В 7/00. Антенний пристрій / Опубл. 25.02.2015, Бюл. № 4. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Спосіб захисту інформаційного обміну в локальній системі радіозв'язку, який полягає в тому, що використовують окремо або в різних сполученнях будову системи зв'язку, при якій канали зв'язку мають мінімальний витік енергії для приймачів, що здійснюють спробу несанкціонованого доступу до інформації, яка передається, який відрізняється тим, що застосовують сумісно приховані антенні пристрої захисту і каналів передавання інформації з конфігурацією, що управляється. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
