Кожухотрубний теплообмінник

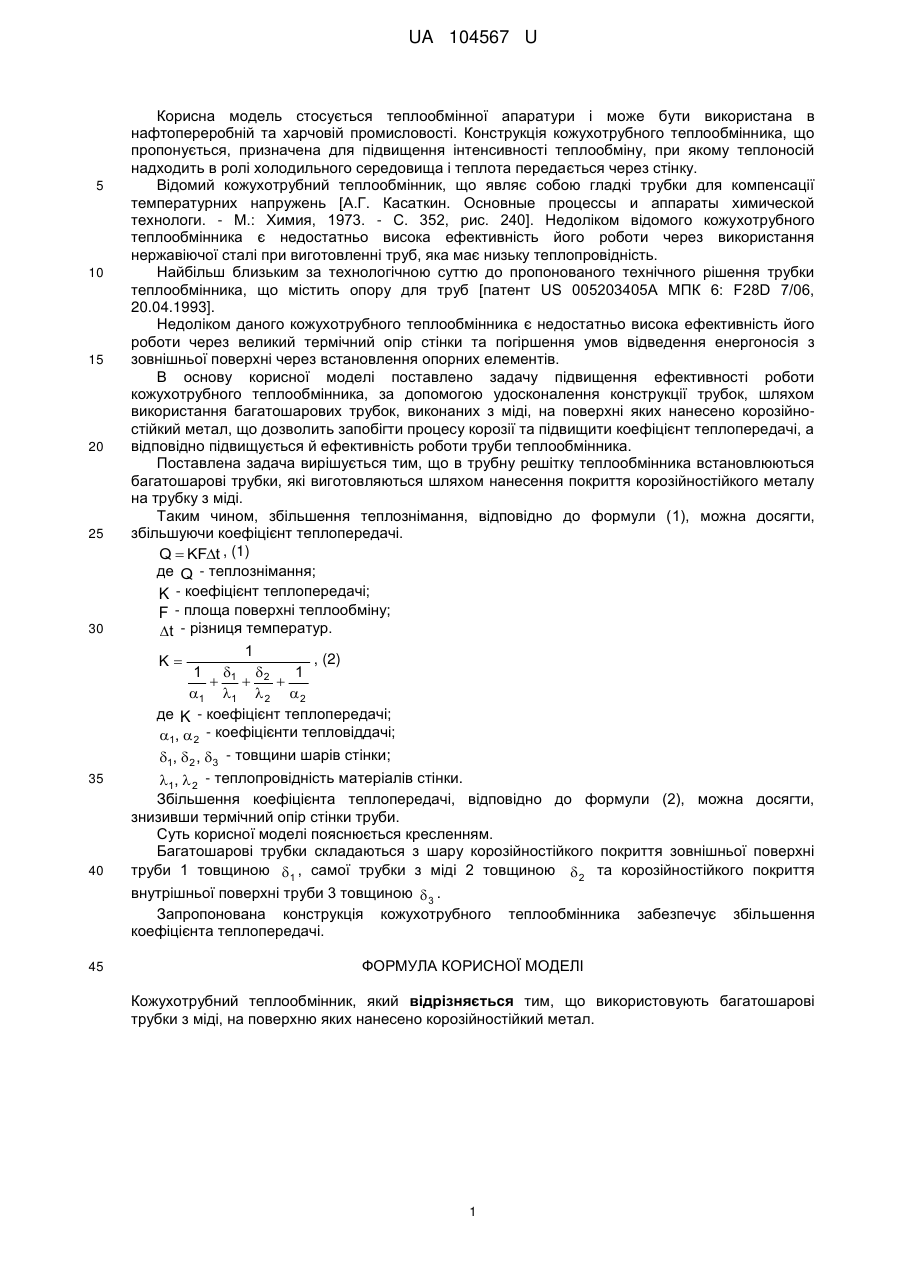

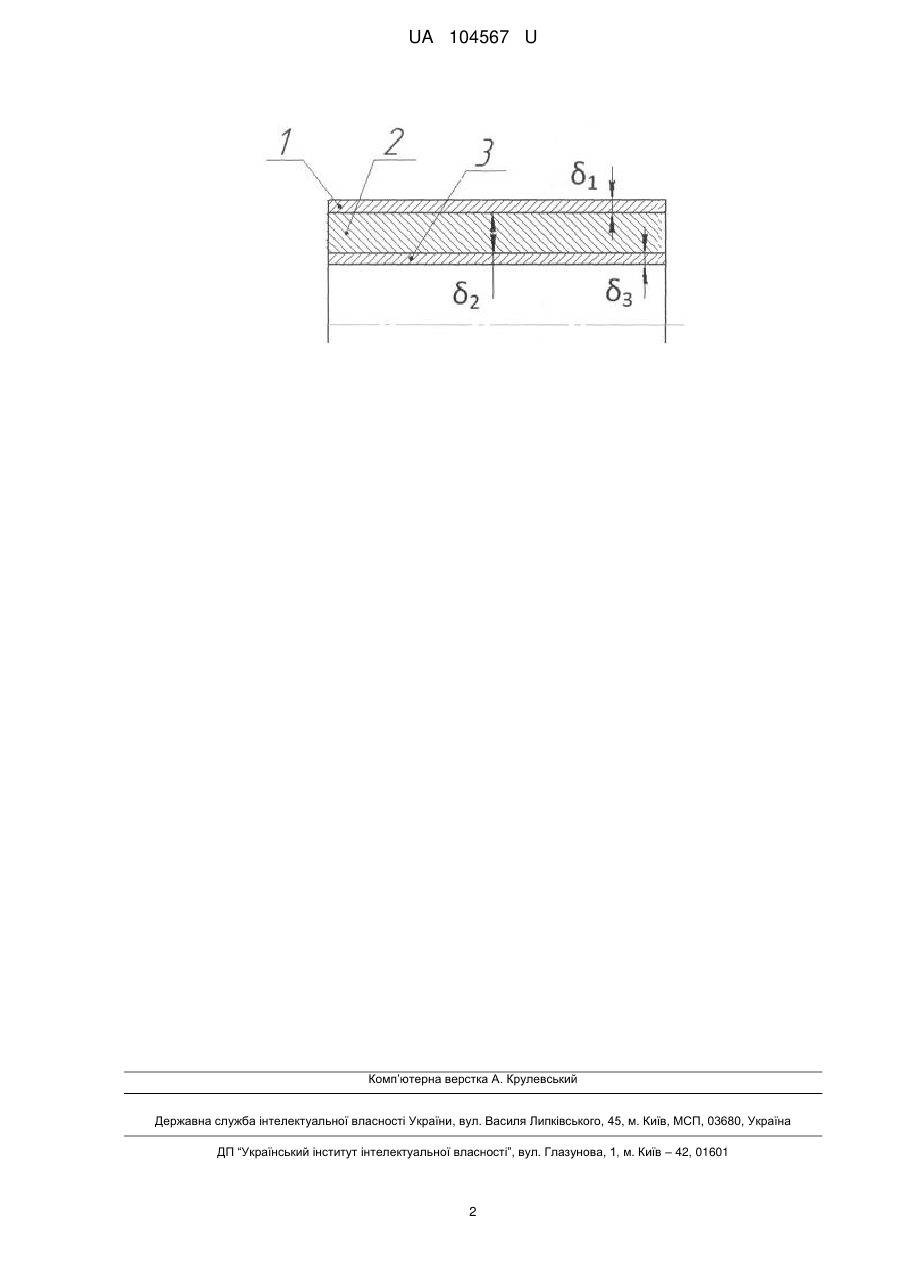

Реферат: Кожухотрубний теплообмінник, в якому використовують багатошарові трубки з міді, на поверхню яких нанесено корозійностійкий метал. UA 104567 U (54) КОЖУХОТРУБНИЙ ТЕПЛООБМІННИК UA 104567 U UA 104567 U 5 10 15 20 25 30 35 40 45 Корисна модель стосується теплообмінної апаратури і може бути використана в нафтопереробній та харчовій промисловості. Конструкція кожухотрубного теплообмінника, що пропонується, призначена для підвищення інтенсивності теплообміну, при якому теплоносій надходить в ролі холодильного середовища і теплота передається через стінку. Відомий кожухотрубний теплообмінник, що являє собою гладкі трубки для компенсації температурних напружень [А.Г. Касаткин. Основные процессы и аппараты химической технологи. - М.: Химия, 1973. - С. 352, рис. 240]. Недоліком відомого кожухотрубного теплообмінника є недостатньо висока ефективність його роботи через використання нержавіючої сталі при виготовленні труб, яка має низьку теплопровідність. Найбільш близьким за технологічною суттю до пропонованого технічного рішення трубки теплообмінника, що містить опору для труб [патент US 005203405A МПК 6: F28D 7/06, 20.04.1993]. Недоліком даного кожухотрубного теплообмінника є недостатньо висока ефективність його роботи через великий термічний опір стінки та погіршення умов відведення енергоносія з зовнішньої поверхні через встановлення опорних елементів. В основу корисної моделі поставлено задачу підвищення ефективності роботи кожухотрубного теплообмінника, за допомогою удосконалення конструкції трубок, шляхом використання багатошарових трубок, виконаних з міді, на поверхні яких нанесено корозійностійкий метал, що дозволить запобігти процесу корозії та підвищити коефіцієнт теплопередачі, а відповідно підвищується й ефективність роботи труби теплообмінника. Поставлена задача вирішується тим, що в трубну решітку теплообмінника встановлюються багатошарові трубки, які виготовляються шляхом нанесення покриття корозійностійкого металу на трубку з міді. Таким чином, збільшення теплознімання, відповідно до формули (1), можна досягти, збільшуючи коефіцієнт теплопередачі. Q  KFt , (1) де Q - теплознімання; K - коефіцієнт теплопередачі; F - площа поверхні теплообміну; t - різниця температур. 1 , (2) K 1 1  2 1    1 1  2  2 де K - коефіцієнт теплопередачі; 1,  2 - коефіцієнти тепловіддачі; 1,  2 , 3 - товщини шарів стінки; 1,  2 - теплопровідність матеріалів стінки. Збільшення коефіцієнта теплопередачі, відповідно до формули (2), можна досягти, знизивши термічний опір стінки труби. Суть корисної моделі пояснюється кресленням. Багатошарові трубки складаються з шару корозійностійкого покриття зовнішньої поверхні труби 1 товщиною  1 , самої трубки з міді 2 товщиною  2 та корозійностійкого покриття внутрішньої поверхні труби 3 товщиною  3 . Запропонована конструкція кожухотрубного теплообмінника забезпечує збільшення коефіцієнта теплопередачі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Кожухотрубний теплообмінник, який відрізняється тим, що використовують багатошарові трубки з міді, на поверхню яких нанесено корозійностійкий метал. 1 UA 104567 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
