Кожухотрубний теплообмінник

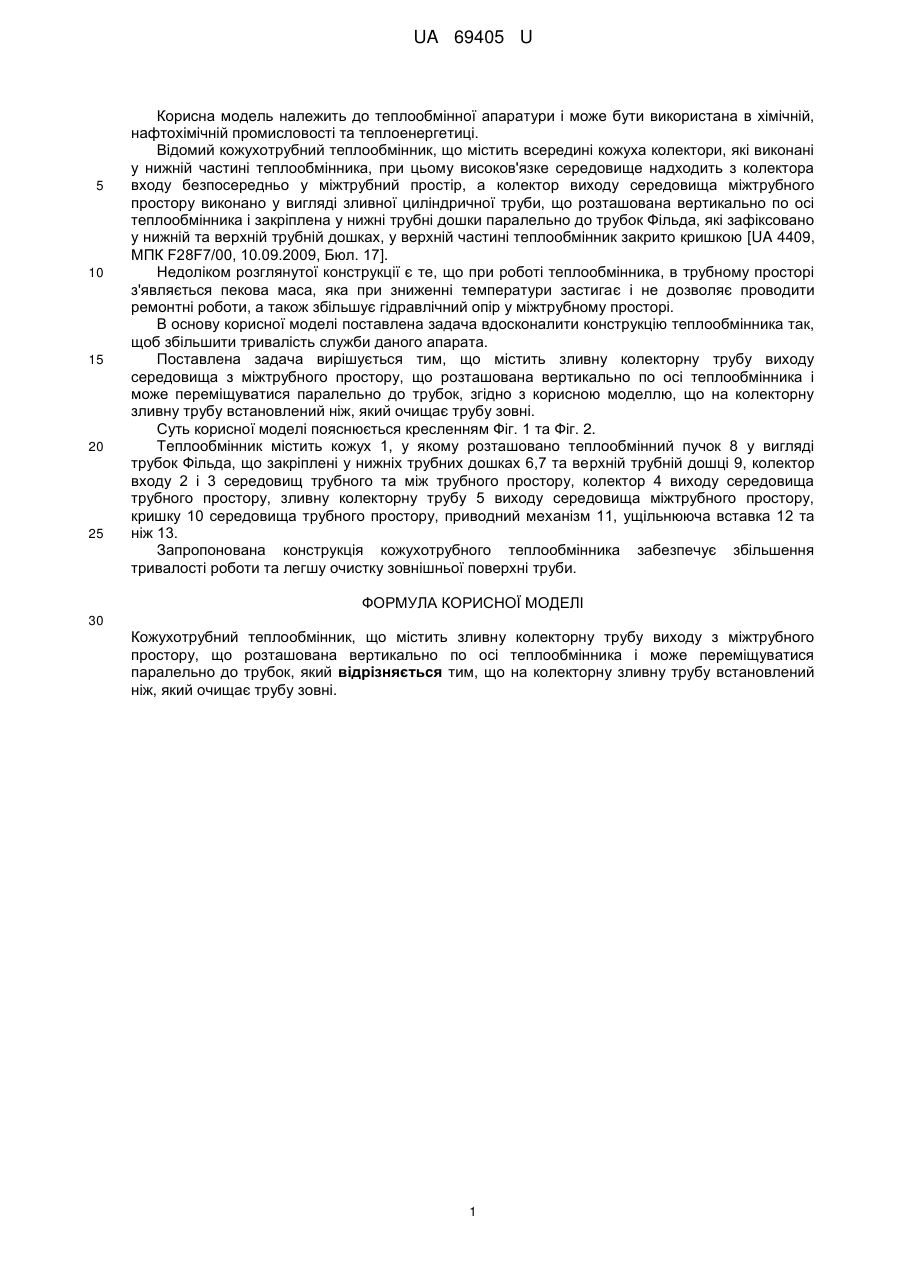

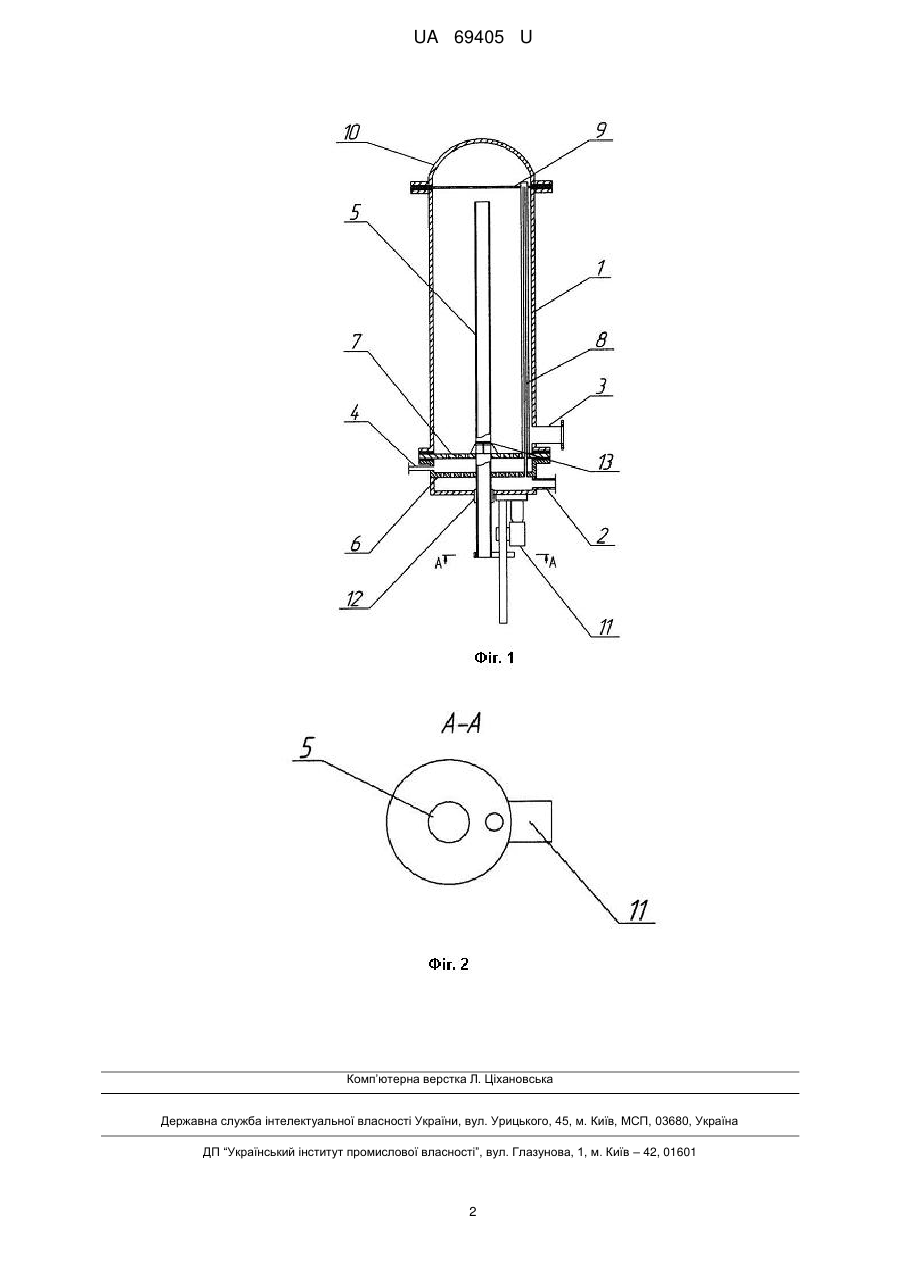

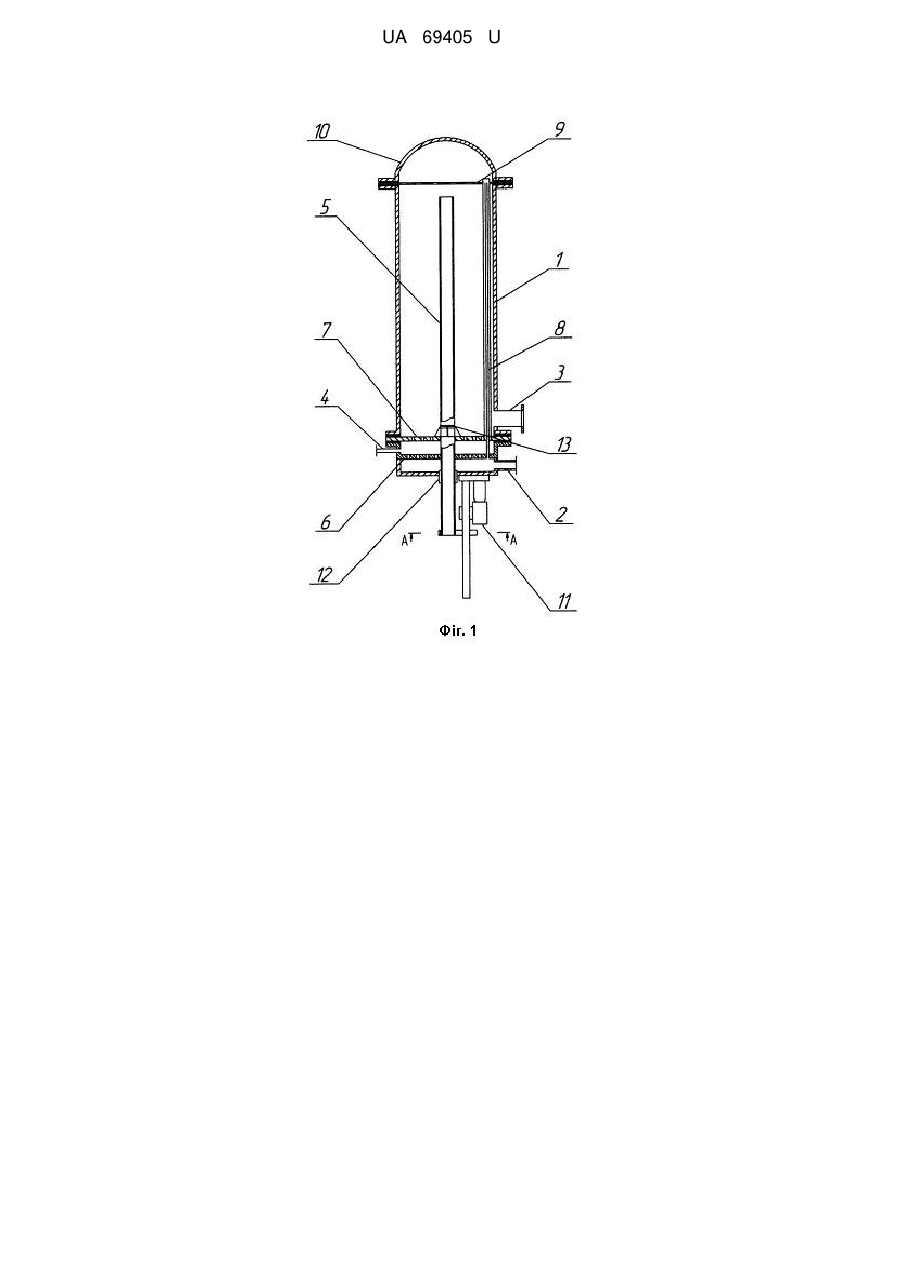

Реферат: Кожухотрубний теплообмінник містить зливну колекторну трубу виходу з міжтрубного простору, що розташована вертикально по осі теплообмінника і може переміщуватися паралельно до трубок. На колекторну зливну трубу встановлений ніж, який очищає трубу зовні. UA 69405 U (12) UA 69405 U UA 69405 U 5 10 15 20 25 Корисна модель належить до теплообмінної апаратури і може бути використана в хімічній, нафтохімічній промисловості та теплоенергетиці. Відомий кожухотрубний теплообмінник, що містить всередині кожуха колектори, які виконані у нижній частині теплообмінника, при цьому високов'язке середовище надходить з колектора входу безпосередньо у міжтрубний простір, а колектор виходу середовища міжтрубного простору виконано у вигляді зливної циліндричної труби, що розташована вертикально по осі теплообмінника і закріплена у нижні трубні дошки паралельно до трубок Фільда, які зафіксовано у нижній та верхній трубній дошках, у верхній частині теплообмінник закрито кришкою [UA 4409, МПК F28F7/00, 10.09.2009, Бюл. 17]. Недоліком розглянутої конструкції є те, що при роботі теплообмінника, в трубному просторі з'являється пекова маса, яка при зниженні температури застигає і не дозволяє проводити ремонтні роботи, а також збільшує гідравлічний опір у міжтрубному просторі. В основу корисної моделі поставлена задача вдосконалити конструкцію теплообмінника так, щоб збільшити тривалість служби даного апарата. Поставлена задача вирішується тим, що містить зливну колекторну трубу виходу середовища з міжтрубного простору, що розташована вертикально по осі теплообмінника і може переміщуватися паралельно до трубок, згідно з корисною моделлю, що на колекторну зливну трубу встановлений ніж, який очищає трубу зовні. Суть корисної моделі пояснюється кресленням Фіг. 1 та Фіг. 2. Теплообмінник містить кожух 1, у якому розташовано теплообмінний пучок 8 у вигляді трубок Фільда, що закріплені у нижніх трубних дошках 6,7 та верхній трубній дошці 9, колектор входу 2 і 3 середовищ трубного та між трубного простору, колектор 4 виходу середовища трубного простору, зливну колекторну трубу 5 виходу середовища міжтрубного простору, кришку 10 середовища трубного простору, приводний механізм 11, ущільнююча вставка 12 та ніж 13. Запропонована конструкція кожухотрубного теплообмінника забезпечує збільшення тривалості роботи та легшу очистку зовнішньої поверхні труби. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Кожухотрубний теплообмінник, що містить зливну колекторну трубу виходу з міжтрубного простору, що розташована вертикально по осі теплообмінника і може переміщуватися паралельно до трубок, який відрізняється тим, що на колекторну зливну трубу встановлений ніж, який очищає трубу зовні. 1 UA 69405 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
