Повітряний холодильник

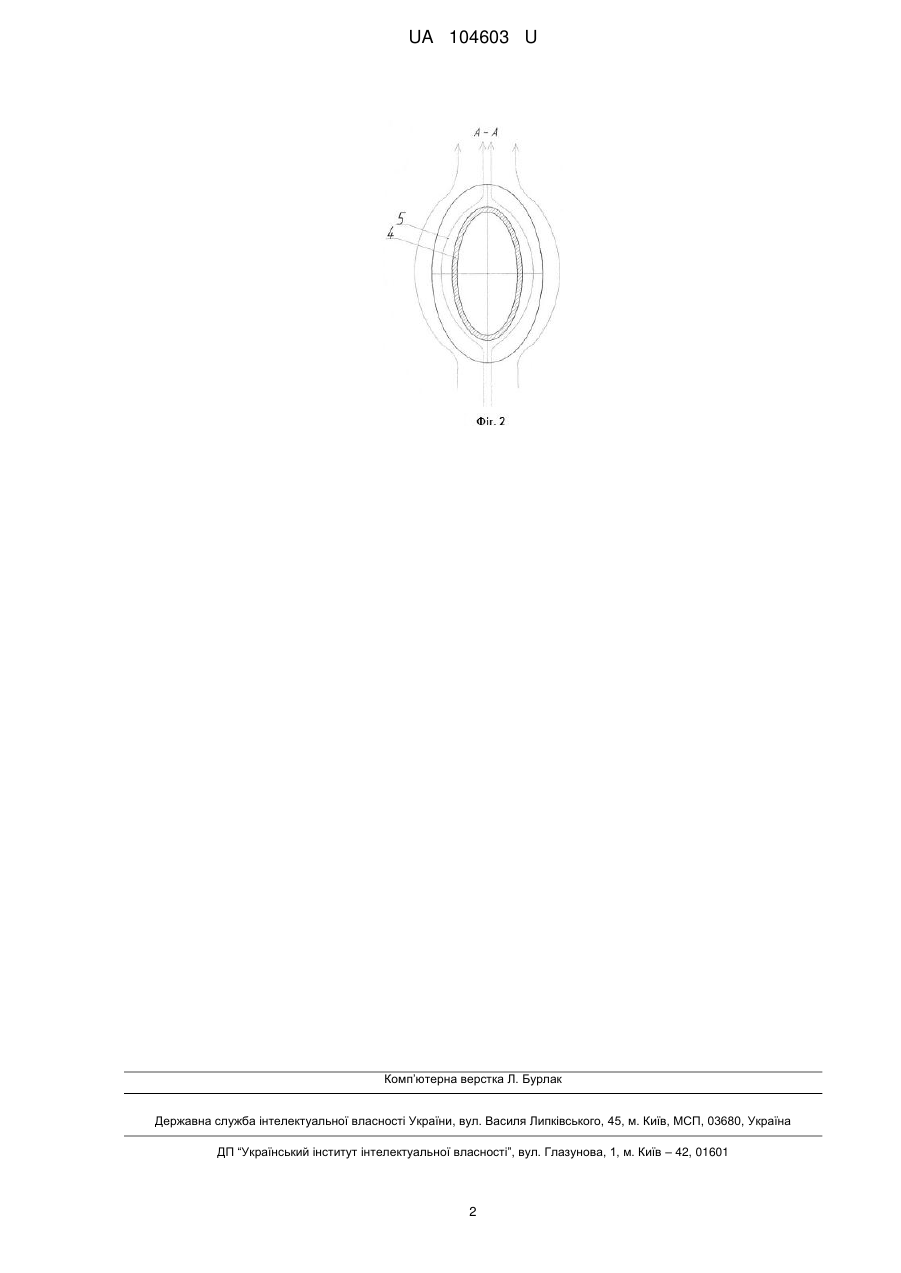

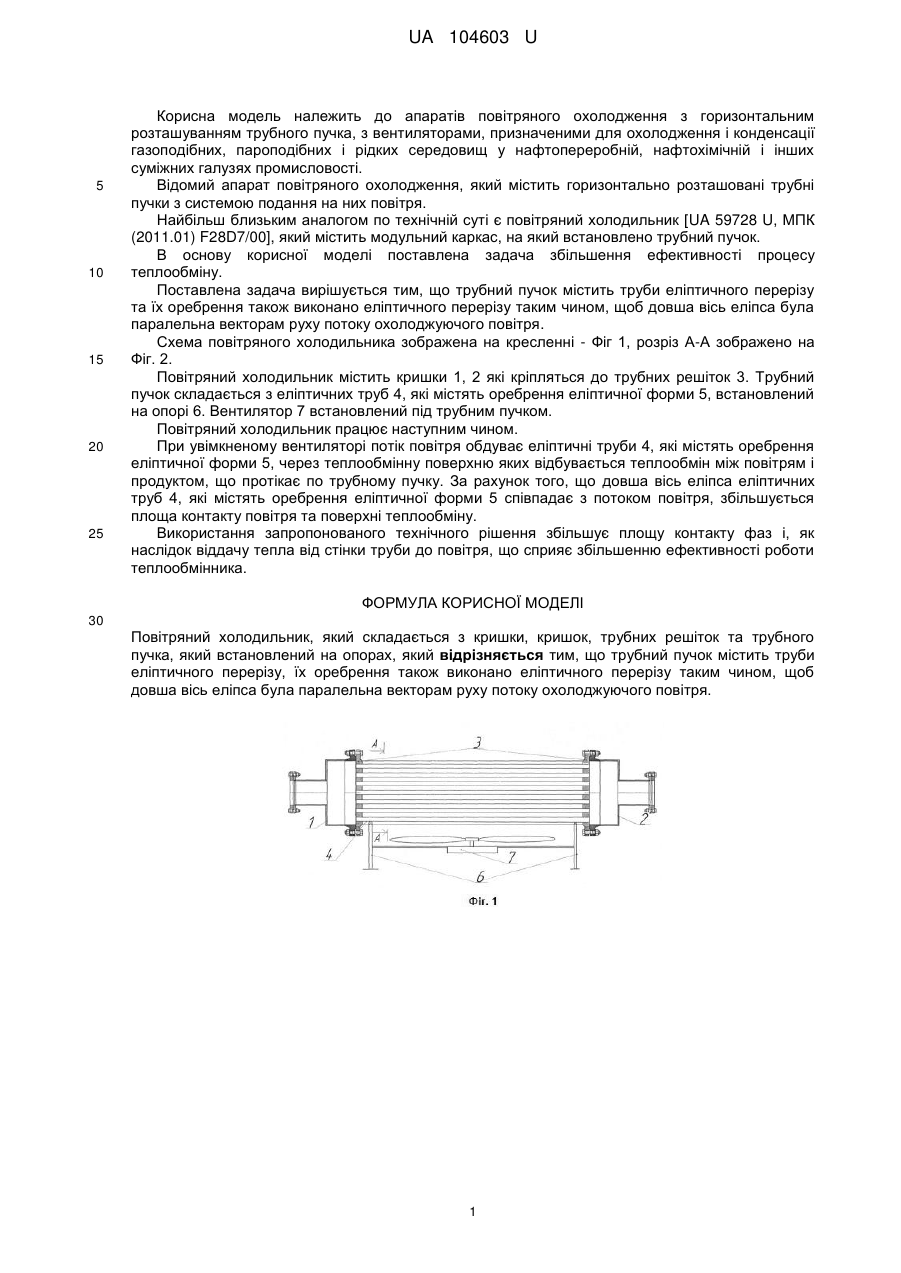

Реферат: Повітряний холодильник складається з кришки, кришок, трубних решіток та трубного пучка, який встановлений на опорах. Трубний пучок містить труби еліптичного перерізу, їх оребрення також виконано еліптичного перерізу таким чином, щоб довша вісь еліпса була паралельна векторам руху потоку охолоджуючого повітря. UA 104603 U (54) ПОВІТРЯНИЙ ХОЛОДИЛЬНИК UA 104603 U UA 104603 U 5 10 15 20 25 Корисна модель належить до апаратів повітряного охолодження з горизонтальним розташуванням трубного пучка, з вентиляторами, призначеними для охолодження і конденсації газоподібних, пароподібних і рідких середовищ у нафтопереробній, нафтохімічній і інших суміжних галузях промисловості. Відомий апарат повітряного охолодження, який містить горизонтально розташовані трубні пучки з системою подання на них повітря. Найбільш близьким аналогом по технічній суті є повітряний холодильник [UA 59728 U, МПК (2011.01) F28D7/00], який містить модульний каркас, на який встановлено трубний пучок. В основу корисної моделі поставлена задача збільшення ефективності процесу теплообміну. Поставлена задача вирішується тим, що трубний пучок містить труби еліптичного перерізу та їх оребрення також виконано еліптичного перерізу таким чином, щоб довша вісь еліпса була паралельна векторам руху потоку охолоджуючого повітря. Схема повітряного холодильника зображена на кресленні - Фіг 1, розріз А-А зображено на Фіг. 2. Повітряний холодильник містить кришки 1, 2 які кріпляться до трубних решіток 3. Трубний пучок складається з еліптичних труб 4, які містять оребрення еліптичної форми 5, встановлений на опорі 6. Вентилятор 7 встановлений під трубним пучком. Повітряний холодильник працює наступним чином. При увімкненому вентиляторі потік повітря обдуває еліптичні труби 4, які містять оребрення еліптичної форми 5, через теплообмінну поверхню яких відбувається теплообмін між повітрям і продуктом, що протікає по трубному пучку. За рахунок того, що довша вісь еліпса еліптичних труб 4, які містять оребрення еліптичної форми 5 співпадає з потоком повітря, збільшується площа контакту повітря та поверхні теплообміну. Використання запропонованого технічного рішення збільшує площу контакту фаз і, як наслідок віддачу тепла від стінки труби до повітря, що сприяє збільшенню ефективності роботи теплообмінника. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Повітряний холодильник, який складається з кришки, кришок, трубних решіток та трубного пучка, який встановлений на опорах, який відрізняється тим, що трубний пучок містить труби еліптичного перерізу, їх оребрення також виконано еліптичного перерізу таким чином, щоб довша вісь еліпса була паралельна векторам руху потоку охолоджуючого повітря. 1 UA 104603 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
