Повітряний холодильник

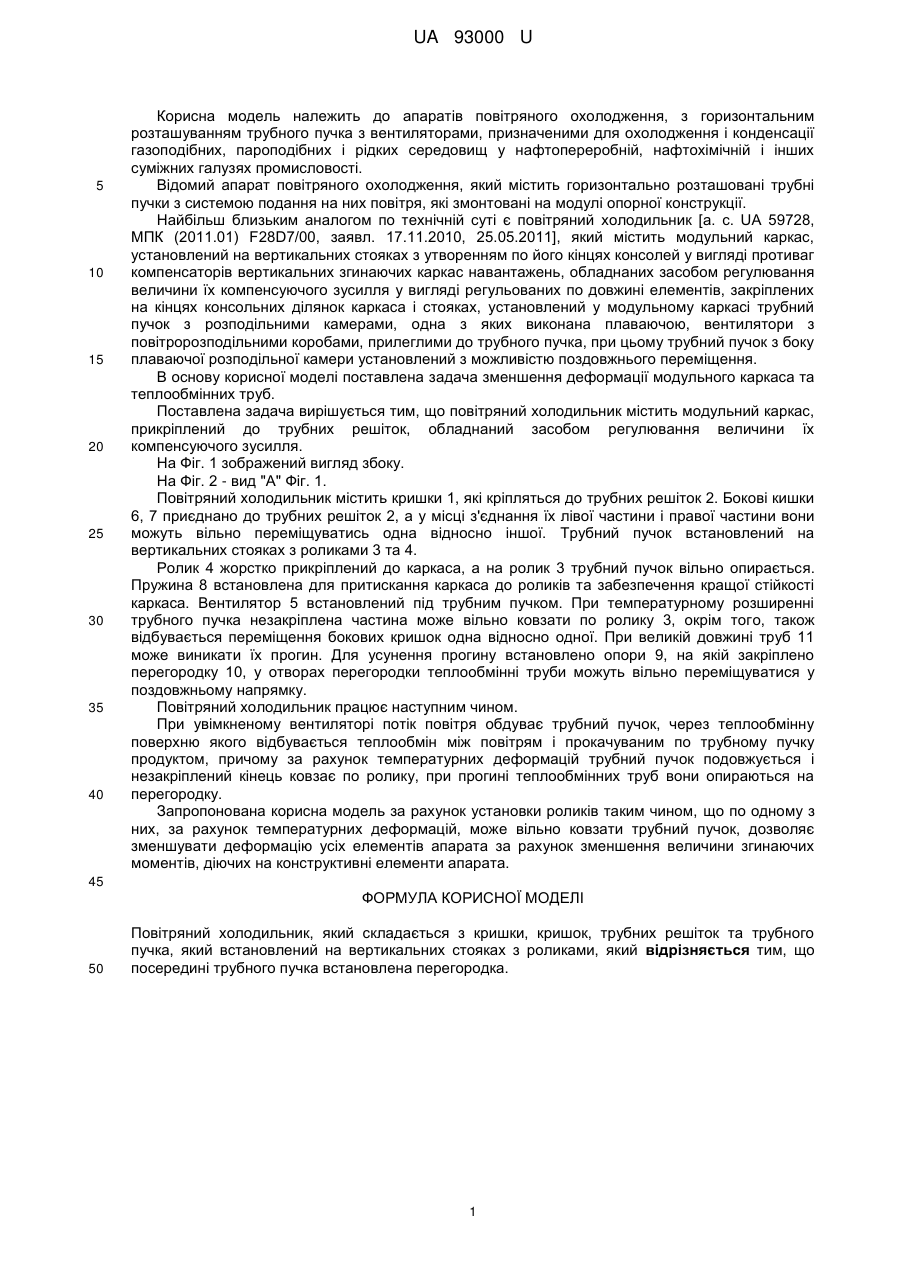

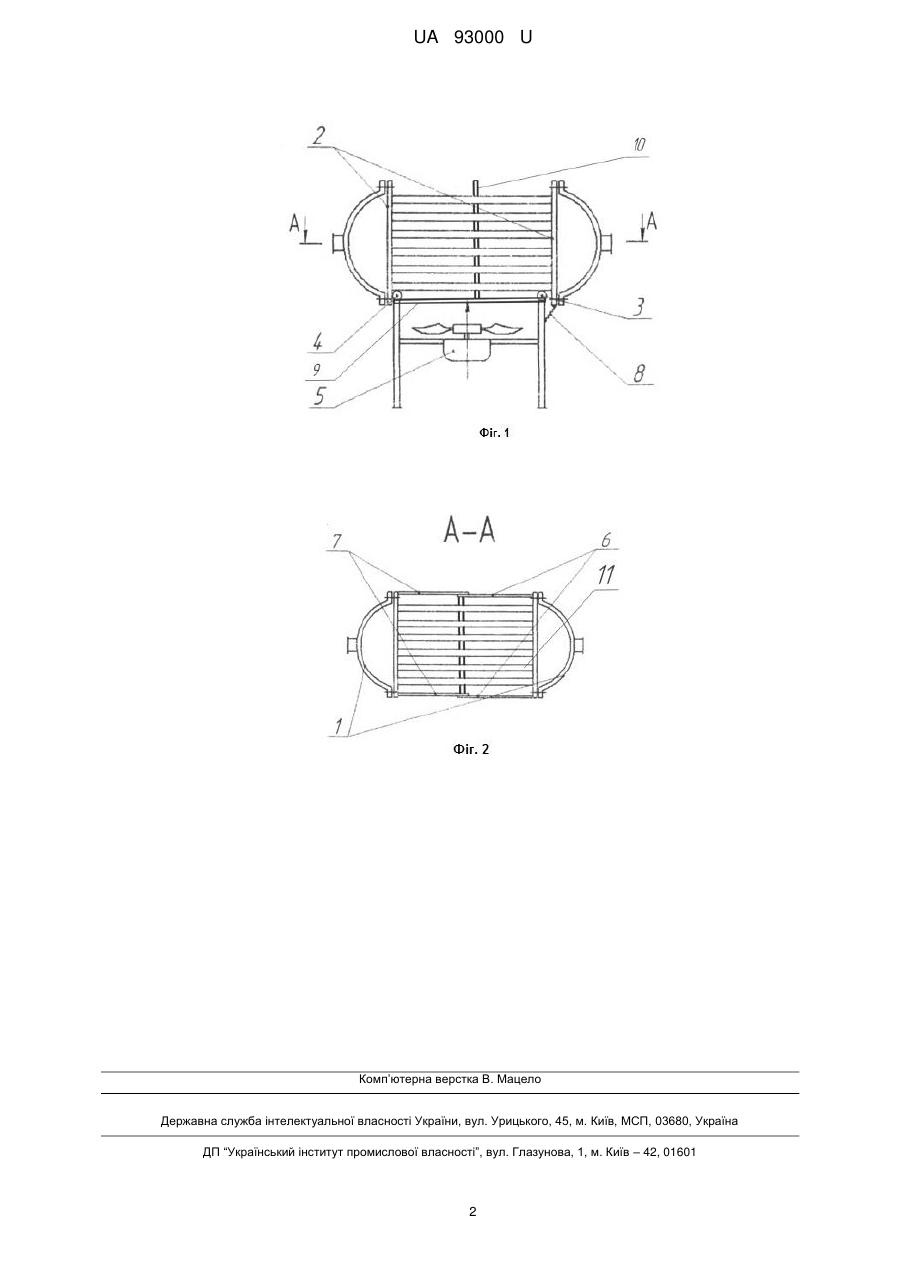

Реферат: Повітряний холодильник складається з кришки, кришок, трубних решіток та трубного пучка, встановлений на вертикальних стояках з роликами. Посередині трубного пучка встановлена перегородка. UA 93000 U (54) ПОВІТРЯНИЙ ХОЛОДИЛЬНИК UA 93000 U UA 93000 U 5 10 15 20 25 30 35 40 Корисна модель належить до апаратів повітряного охолодження, з горизонтальним розташуванням трубного пучка з вентиляторами, призначеними для охолодження і конденсації газоподібних, пароподібних і рідких середовищ у нафтопереробній, нафтохімічній і інших суміжних галузях промисловості. Відомий апарат повітряного охолодження, який містить горизонтально розташовані трубні пучки з системою подання на них повітря, які змонтовані на модулі опорної конструкції. Найбільш близьким аналогом по технічній суті є повітряний холодильник [а. с. UA 59728, МПК (2011.01) F28D7/00, заявл. 17.11.2010, 25.05.2011], який містить модульний каркас, установлений на вертикальних стояках з утворенням по його кінцях консолей у вигляді противаг компенсаторів вертикальних згинаючих каркас навантажень, обладнаних засобом регулювання величини їх компенсуючого зусилля у вигляді регульованих по довжині елементів, закріплених на кінцях консольних ділянок каркаса і стояках, установлений у модульному каркасі трубний пучок з розподільними камерами, одна з яких виконана плаваючою, вентилятори з повітророзподільними коробами, прилеглими до трубного пучка, при цьому трубний пучок з боку плаваючої розподільної камери установлений з можливістю поздовжнього переміщення. В основу корисної моделі поставлена задача зменшення деформації модульного каркаса та теплообмінних труб. Поставлена задача вирішується тим, що повітряний холодильник містить модульний каркас, прикріплений до трубних решіток, обладнаний засобом регулювання величини їх компенсуючого зусилля. На Фіг. 1 зображений вигляд збоку. На Фіг. 2 - вид "А" Фіг. 1. Повітряний холодильник містить кришки 1, які кріпляться до трубних решіток 2. Бокові кишки 6, 7 приєднано до трубних решіток 2, а у місці з'єднання їх лівої частини і правої частини вони можуть вільно переміщуватись одна відносно іншої. Трубний пучок встановлений на вертикальних стояках з роликами 3 та 4. Ролик 4 жорстко прикріплений до каркаса, а на ролик 3 трубний пучок вільно опирається. Пружина 8 встановлена для притискання каркаса до роликів та забезпечення кращої стійкості каркаса. Вентилятор 5 встановлений під трубним пучком. При температурному розширенні трубного пучка незакріплена частина може вільно ковзати по ролику 3, окрім того, також відбувається переміщення бокових кришок одна відносно одної. При великій довжині труб 11 може виникати їх прогин. Для усунення прогину встановлено опори 9, на якій закріплено перегородку 10, у отворах перегородки теплообмінні труби можуть вільно переміщуватися у поздовжньому напрямку. Повітряний холодильник працює наступним чином. При увімкненому вентиляторі потік повітря обдуває трубний пучок, через теплообмінну поверхню якого відбувається теплообмін між повітрям і прокачуваним по трубному пучку продуктом, причому за рахунок температурних деформацій трубний пучок подовжується і незакріплений кінець ковзає по ролику, при прогині теплообмінних труб вони опираються на перегородку. Запропонована корисна модель за рахунок установки роликів таким чином, що по одному з них, за рахунок температурних деформацій, може вільно ковзати трубний пучок, дозволяє зменшувати деформацію усіх елементів апарата за рахунок зменшення величини згинаючих моментів, діючих на конструктивні елементи апарата. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Повітряний холодильник, який складається з кришки, кришок, трубних решіток та трубного пучка, який встановлений на вертикальних стояках з роликами, який відрізняється тим, що посередині трубного пучка встановлена перегородка. 1 UA 93000 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
