Повітряний холодильник

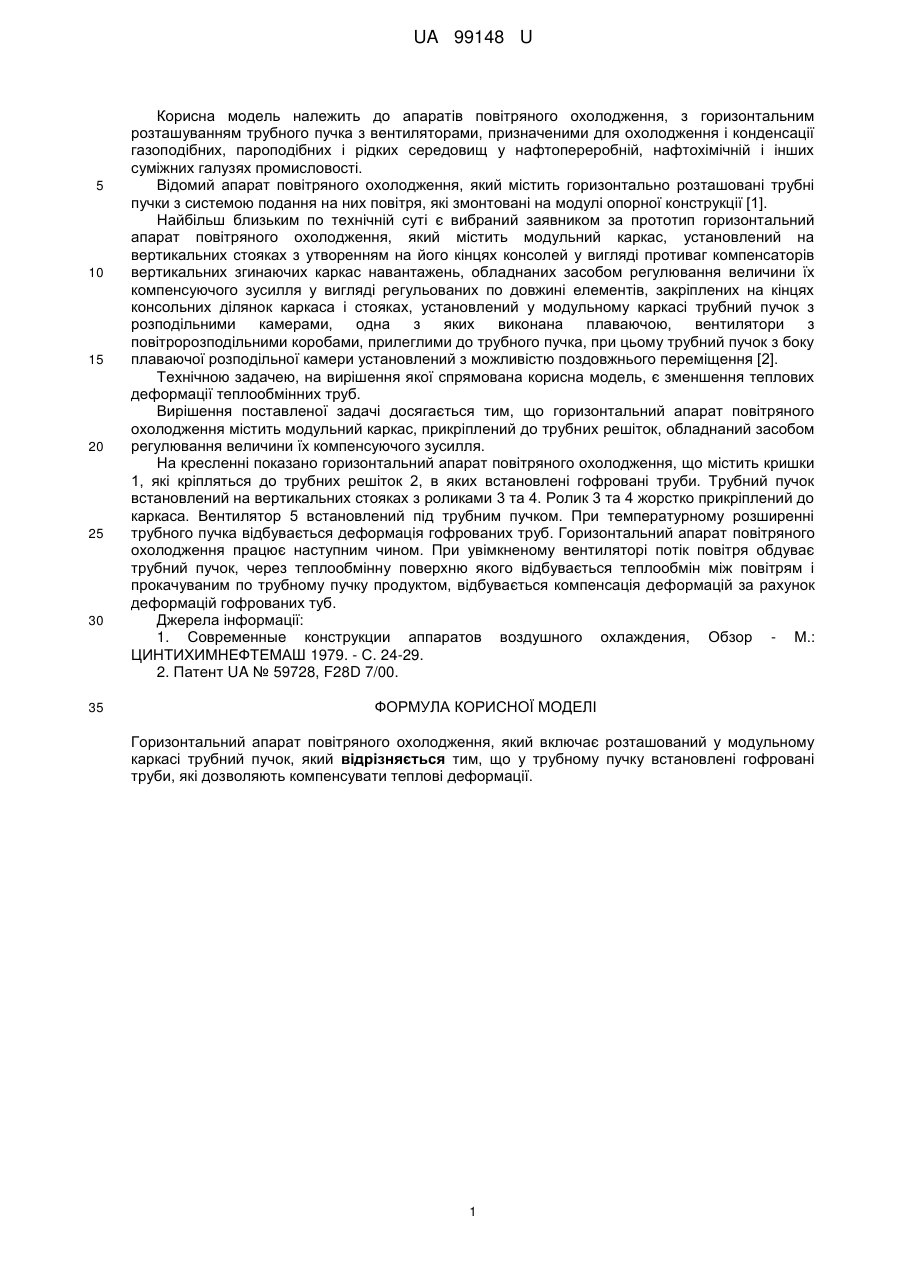

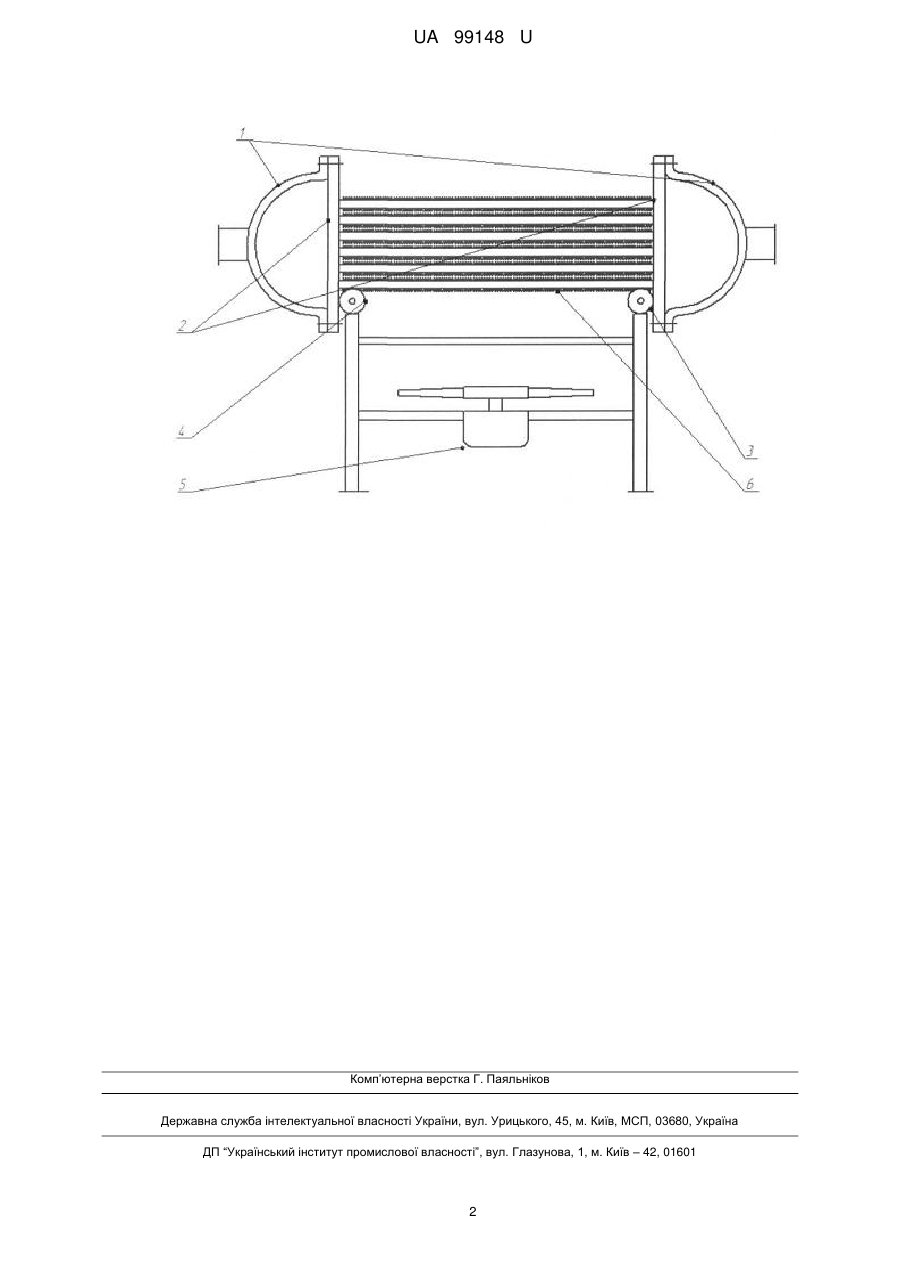

Реферат: UA 99148 U UA 99148 U 5 10 15 20 25 30 35 Корисна модель належить до апаратів повітряного охолодження, з горизонтальним розташуванням трубного пучка з вентиляторами, призначеними для охолодження і конденсації газоподібних, пароподібних і рідких середовищ у нафтопереробній, нафтохімічній і інших суміжних галузях промисловості. Відомий апарат повітряного охолодження, який містить горизонтально розташовані трубні пучки з системою подання на них повітря, які змонтовані на модулі опорної конструкції [1]. Найбільш близьким по технічній суті є вибраний заявником за прототип горизонтальний апарат повітряного охолодження, який містить модульний каркас, установлений на вертикальних стояках з утворенням на його кінцях консолей у вигляді противаг компенсаторів вертикальних згинаючих каркас навантажень, обладнаних засобом регулювання величини їх компенсуючого зусилля у вигляді регульованих по довжині елементів, закріплених на кінцях консольних ділянок каркаса і стояках, установлений у модульному каркасі трубний пучок з розподільними камерами, одна з яких виконана плаваючою, вентилятори з повітророзподільними коробами, прилеглими до трубного пучка, при цьому трубний пучок з боку плаваючої розподільної камери установлений з можливістю поздовжнього переміщення [2]. Технічною задачею, на вирішення якої спрямована корисна модель, є зменшення теплових деформації теплообмінних труб. Вирішення поставленої задачі досягається тим, що горизонтальний апарат повітряного охолодження містить модульний каркас, прикріплений до трубних решіток, обладнаний засобом регулювання величини їх компенсуючого зусилля. На кресленні показано горизонтальний апарат повітряного охолодження, що містить кришки 1, які кріпляться до трубних решіток 2, в яких встановлені гофровані труби. Трубний пучок встановлений на вертикальних стояках з роликами 3 та 4. Ролик 3 та 4 жорстко прикріплений до каркаса. Вентилятор 5 встановлений під трубним пучком. При температурному розширенні трубного пучка відбувається деформація гофрованих труб. Горизонтальний апарат повітряного охолодження працює наступним чином. При увімкненому вентиляторі потік повітря обдуває трубний пучок, через теплообмінну поверхню якого відбувається теплообмін між повітрям і прокачуваним по трубному пучку продуктом, відбувається компенсація деформацій за рахунок деформацій гофрованих туб. Джерела інформації: 1. Современные конструкции аппаратов воздушного охлаждения, Обзор - М.: ЦИНТИХИМНЕФТЕМАШ 1979. - С. 24-29. 2. Патент UA № 59728, F28D 7/00. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Горизонтальний апарат повітряного охолодження, який включає розташований у модульному каркасі трубний пучок, який відрізняється тим, що у трубному пучку встановлені гофровані труби, які дозволяють компенсувати теплові деформації. 1 UA 99148 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
