Прямоточний циклон з нерухомим імпелером

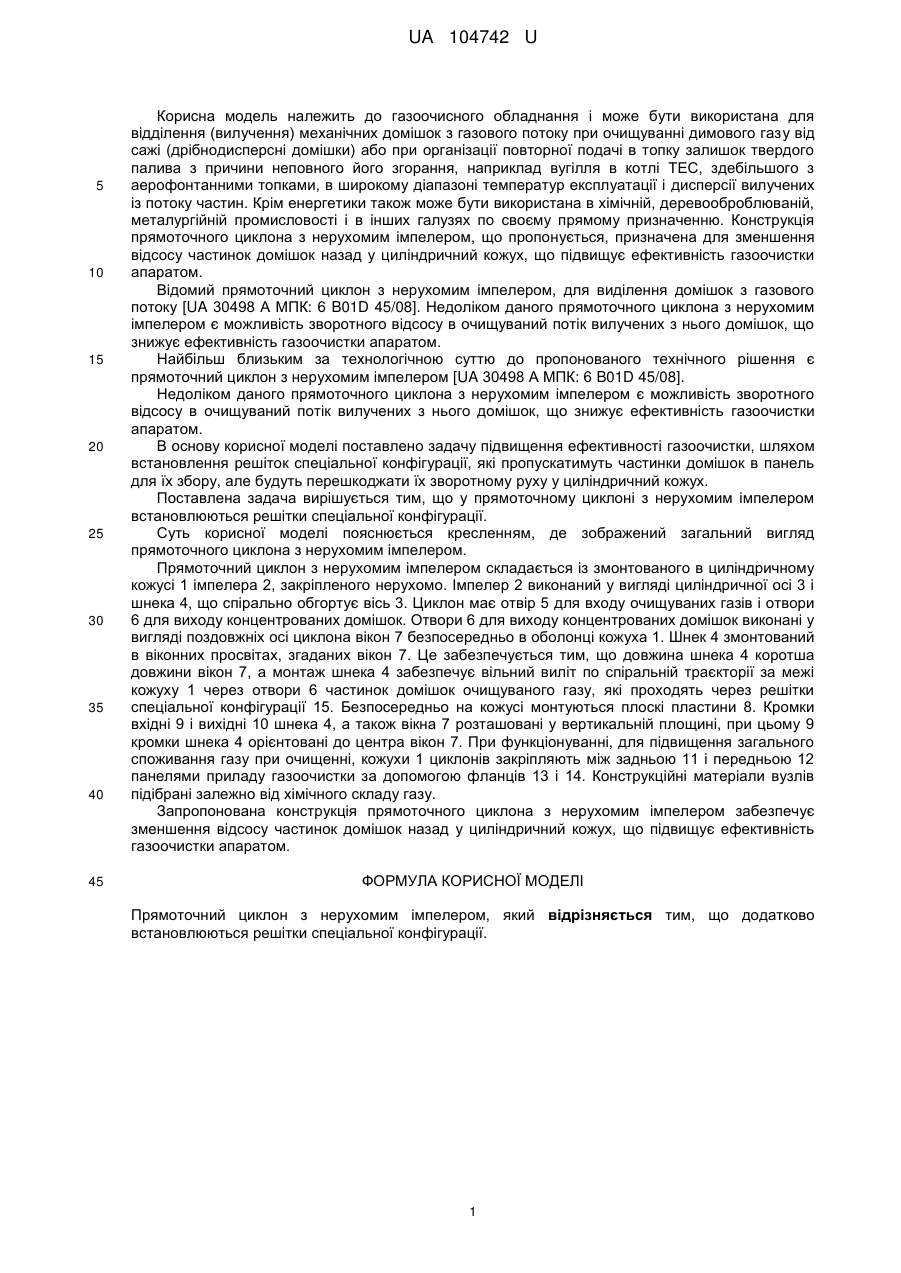

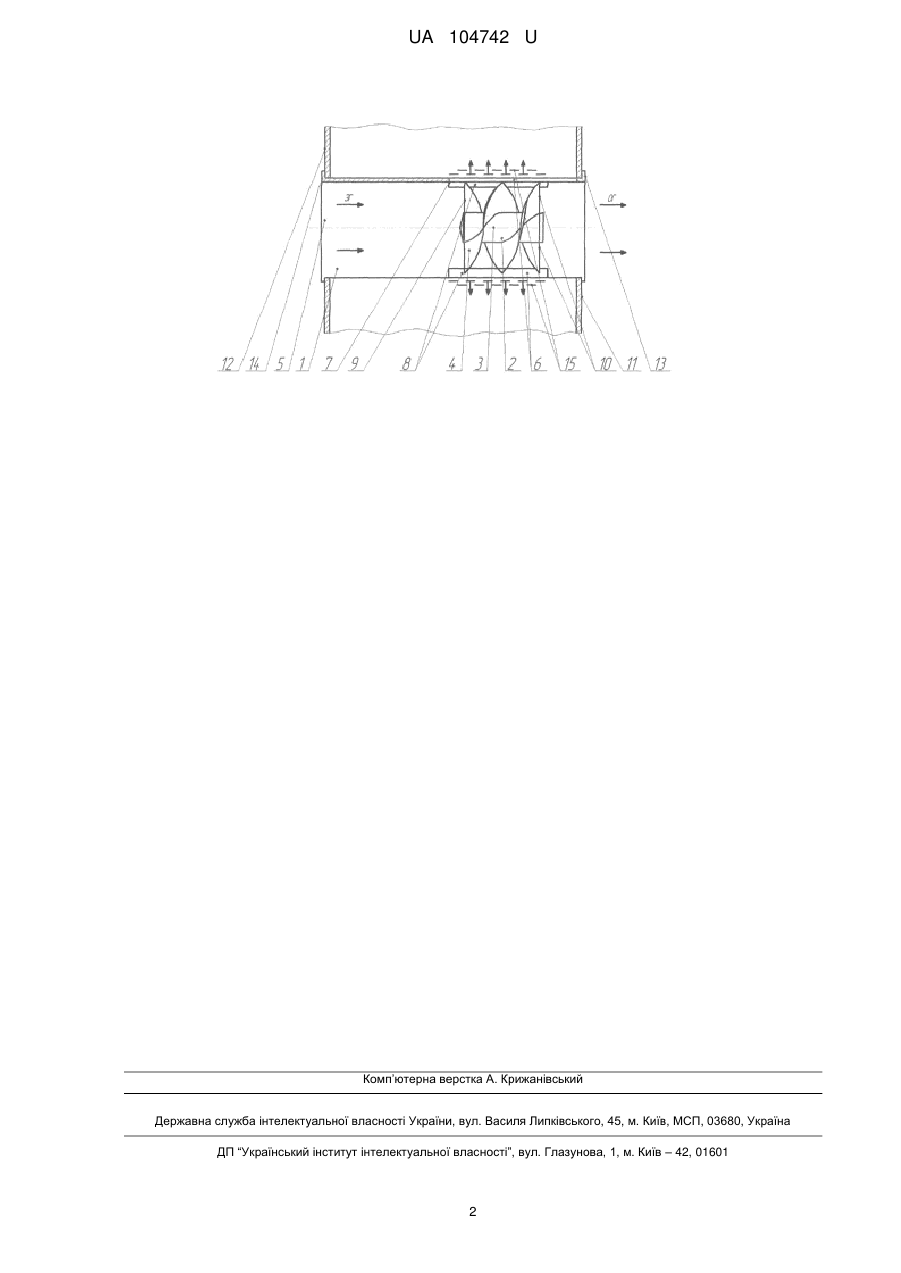

Реферат: UA 104742 U UA 104742 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до газоочисного обладнання і може бути використана для відділення (вилучення) механічних домішок з газового потоку при очищуванні димового газу від сажі (дрібнодисперсні домішки) або при організації повторної подачі в топку залишок твердого палива з причини неповного його згорання, наприклад вугілля в котлі ТЕС, здебільшого з аерофонтанними топками, в широкому діапазоні температур експлуатації і дисперсії вилучених із потоку частин. Крім енергетики також може бути використана в хімічній, деревооброблюваній, металургійній промисловості і в інших галузях по своєму прямому призначенню. Конструкція прямоточного циклона з нерухомим імпелером, що пропонується, призначена для зменшення відсосу частинок домішок назад у циліндричний кожух, що підвищує ефективність газоочистки апаратом. Відомий прямоточний циклон з нерухомим імпелером, для виділення домішок з газового потоку [UA 30498 А МПК: 6 B01D 45/08]. Недоліком даного прямоточного циклона з нерухомим імпелером є можливість зворотного відсосу в очищуваний потік вилучених з нього домішок, що знижує ефективність газоочистки апаратом. Найбільш близьким за технологічною суттю до пропонованого технічного рішення є прямоточний циклон з нерухомим імпелером [UA 30498 А МПК: 6 B01D 45/08]. Недоліком даного прямоточного циклона з нерухомим імпелером є можливість зворотного відсосу в очищуваний потік вилучених з нього домішок, що знижує ефективність газоочистки апаратом. В основу корисної моделі поставлено задачу підвищення ефективності газоочистки, шляхом встановлення решіток спеціальної конфігурації, які пропускатимуть частинки домішок в панель для їх збору, але будуть перешкоджати їх зворотному руху у циліндричний кожух. Поставлена задача вирішується тим, що у прямоточному циклоні з нерухомим імпелером встановлюються решітки спеціальної конфігурації. Суть корисної моделі пояснюється кресленням, де зображений загальний вигляд прямоточного циклона з нерухомим імпелером. Прямоточний циклон з нерухомим імпелером складається із змонтованого в циліндричному кожусі 1 імпелера 2, закріпленого нерухомо. Імпелер 2 виконаний у вигляді циліндричної осі 3 і шнека 4, що спірально обгортує вісь 3. Циклон має отвір 5 для входу очищуваних газів і отвори 6 для виходу концентрованих домішок. Отвори 6 для виходу концентрованих домішок виконані у вигляді поздовжніх осі циклона вікон 7 безпосередньо в оболонці кожуха 1. Шнек 4 змонтований в віконних просвітах, згаданих вікон 7. Це забезпечується тим, що довжина шнека 4 коротша довжини вікон 7, а монтаж шнека 4 забезпечує вільний виліт по спіральній траєкторії за межі кожуху 1 через отвори 6 частинок домішок очищуваного газу, які проходять через решітки спеціальної конфігурації 15. Безпосередньо на кожусі монтуються плоскі пластини 8. Кромки вхідні 9 і вихідні 10 шнека 4, а також вікна 7 розташовані у вертикальній площині, при цьому 9 кромки шнека 4 орієнтовані до центра вікон 7. При функціонуванні, для підвищення загального споживання газу при очищенні, кожухи 1 циклонів закріпляють між задньою 11 і передньою 12 панелями приладу газоочистки за допомогою фланців 13 і 14. Конструкційні матеріали вузлів підібрані залежно від хімічного складу газу. Запропонована конструкція прямоточного циклона з нерухомим імпелером забезпечує зменшення відсосу частинок домішок назад у циліндричний кожух, що підвищує ефективність газоочистки апаратом. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Прямоточний циклон з нерухомим імпелером, який відрізняється тим, що додатково встановлюються решітки спеціальної конфігурації. 1 UA 104742 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
