Прямоточний циклон
Номер патенту: 45338
Опубліковано: 10.11.2009
Автори: Федан Олег Миколайович, Ракицький Віталій Леонідович, Забарило Максим Сергійович, Тодорюк Тетяна Василівна
Формула / Реферат
Прямоточний циклон, що складається з кожуха, в який вмонтований нерухомий імпелер, що виконаний у вигляді циліндричної осі і шнека, циклон має отвір для входу очищуваних газів і отвори для виходу концентрованих домішок, виконані у вигляді вікон безпосередньо в оболонці кожуха, який відрізняється тим, що перед імпелером в кожух вмонтовані дві взаємно ізольовані камери, заряджені різними зарядами, що коагулює частинки домішок, що збільшує коефіцієнт очистки газу.
Текст

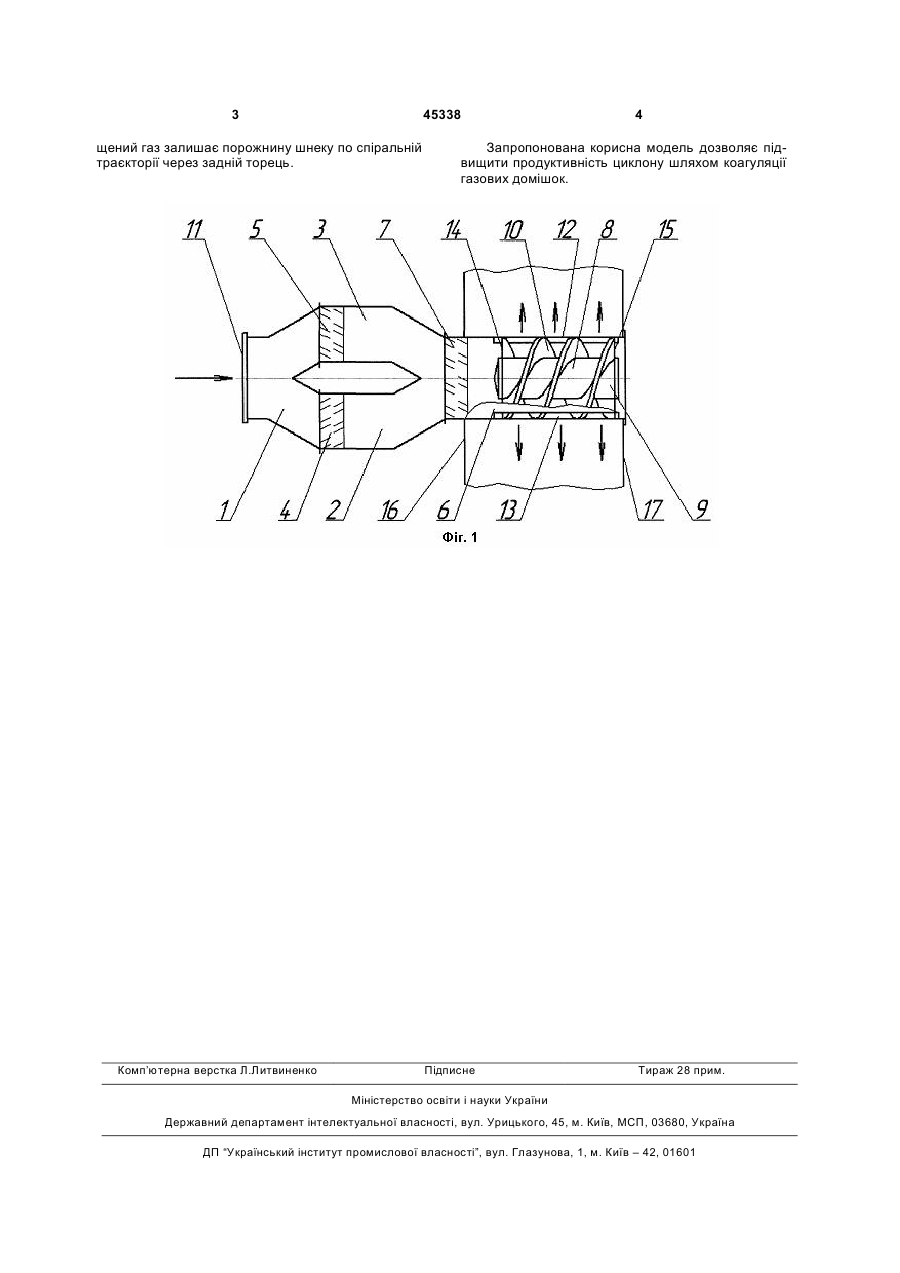

Прямоточний циклон, що складається з кожуха, в який вмонтований нерухомий імпелер, що виконаний у вигляді циліндричної осі і шнека, циклон має отвір для входу очищуваних газів і отвори для виходу концентрованих домішок, виконані у вигляді вікон безпосередньо в оболонці кожуха, який відрізняється тим, що перед імпелером в кожух вмонтовані дві взаємно ізольовані камери, заряджені різними зарядами, що коагулює частинки домішок, що збільшує коефіцієнт очистки газу. (19) (21) u200904272 (22) 29.04.2009 (24) 10.11.2009 (46) 10.11.2009, Бюл.№ 21, 2009 р. (72) ТОДОРЮК ТЕТЯНА ВАСИЛІВНА, ФЕДАН ОЛЕГ МИКОЛАЙОВИЧ, ЗАБАРИЛО МАКСИМ СЕРГІЙОВИЧ, РАКИЦЬКИЙ ВІТАЛІЙ ЛЕОНІДОВИЧ (73) ТОДОРЮК ТЕТЯНА ВАСИЛІВНА, ФЕДАН ОЛЕГ МИКОЛАЙОВИЧ, ЗАБАРИЛО МАКСИМ СЕРГІЙОВИЧ, РАКИЦЬКИЙ ВІТАЛІЙ ЛЕОНІДОВИЧ 3 45338 щений газ залишає порожнину шнеку по спіральній траєкторії через задній торець. Комп’ютерна верстка Л.Литвиненко 4 Запропонована корисна модель дозволяє підвищити продуктивність циклону шляхом коагуляції газових домішок. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDirect-flow cyclone
Автори англійськоюTodoriuk Tetiana Vasylivna, Fedan Oleh Mykolajovych, Zabarylo Maksym Serhiiovych, Rakytskyi Vitalii Leonidovych
Назва патенту російськоюПрямоточный циклон
Автори російськоюТодорюк Татьяна Васильевна, Федан Олег Николаевич, Забарило Максим Сергеевич, Ракицкий Виталий Леонидович
МПК / Мітки
МПК: B01D 45/00
Мітки: прямоточний, циклон
