Дренажне гирло

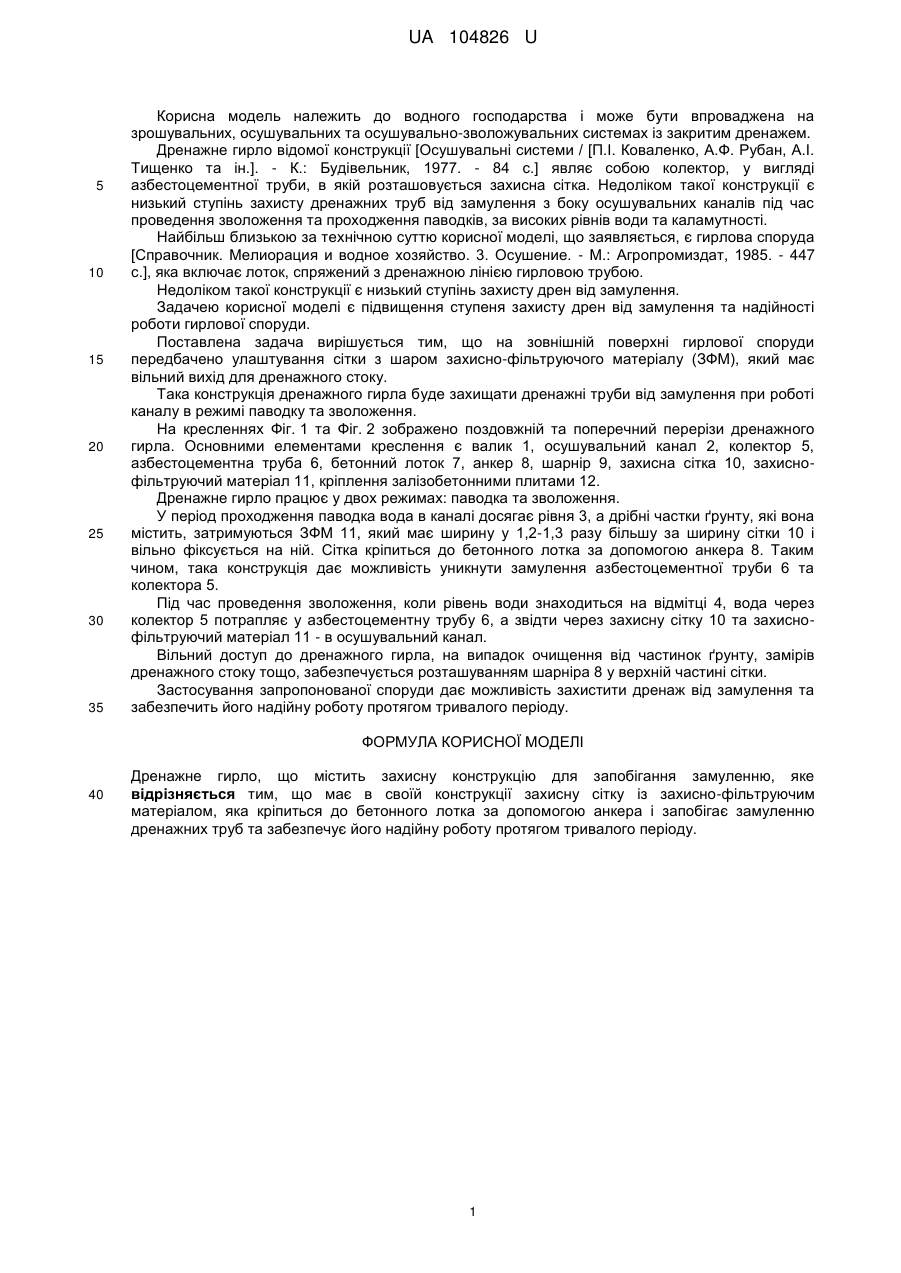

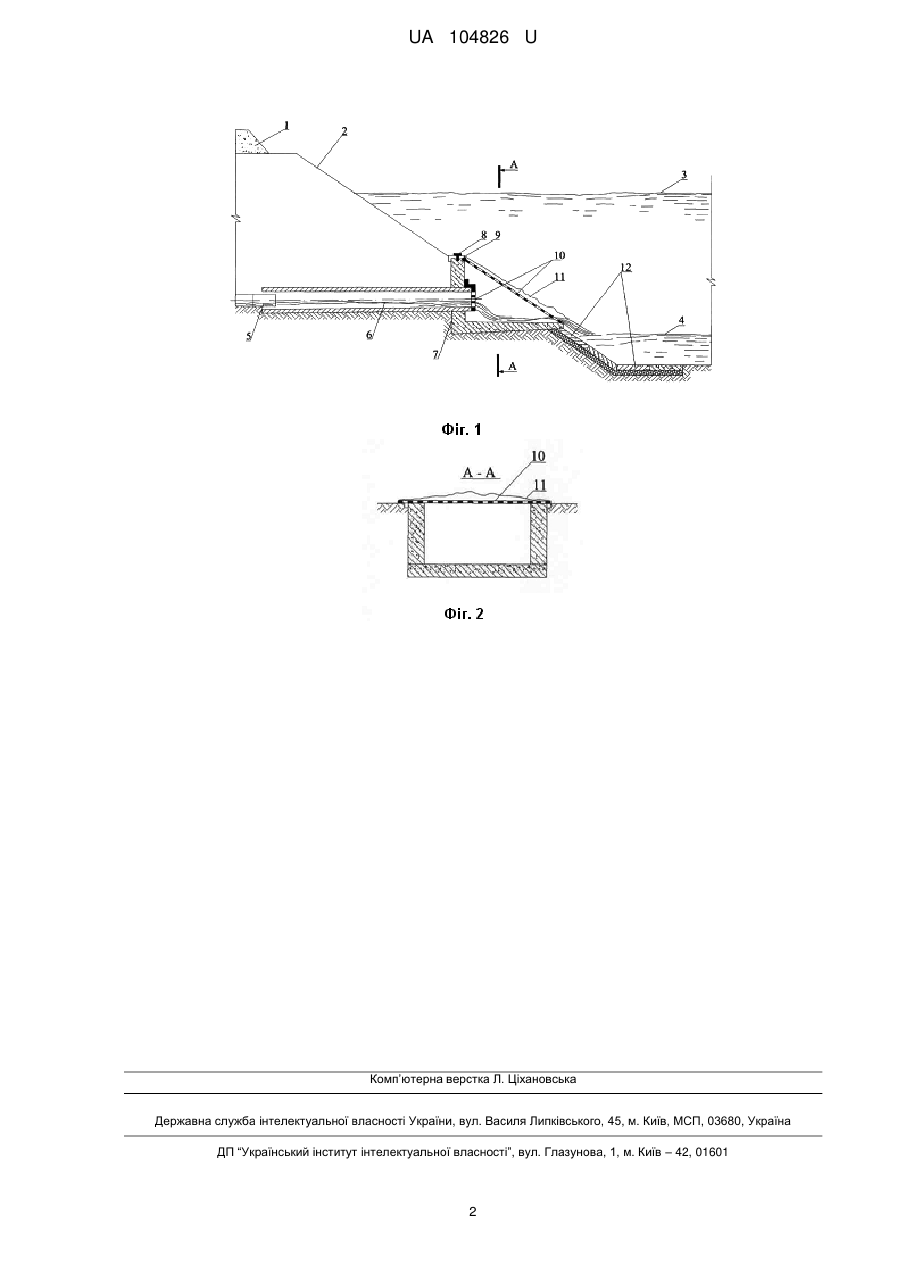

Реферат: Дренажне гирло містить захисну конструкцію для запобігання замуленню та має в своїй конструкції захисну сітку із захисно-фільтруючим матеріалом, яка кріпиться до бетонного лотка за допомогою анкера. UA 104826 U (12) UA 104826 U UA 104826 U 5 10 15 20 25 30 35 Корисна модель належить до водного господарства і може бути впроваджена на зрошувальних, осушувальних та осушувально-зволожувальних системах із закритим дренажем. Дренажне гирло відомої конструкції [Осушувальні системи / [П.І. Коваленко, А.Ф. Рубан, А.І. Тищенко та ін.]. - К.: Будівельник, 1977. - 84 с.] являє собою колектор, у вигляді азбестоцементної труби, в якій розташовується захисна сітка. Недоліком такої конструкції є низький ступінь захисту дренажних труб від замулення з боку осушувальних каналів під час проведення зволоження та проходження паводків, за високих рівнів води та каламутності. Найбільш близькою за технічною суттю корисної моделі, що заявляється, є гирлова споруда [Справочник. Мелиорация и водное хозяйство. 3. Осушение. - М.: Агропромиздат, 1985. - 447 с.], яка включає лоток, спряжений з дренажною лінією гирловою трубою. Недоліком такої конструкції є низький ступінь захисту дрен від замулення. Задачею корисної моделі є підвищення ступеня захисту дрен від замулення та надійності роботи гирлової споруди. Поставлена задача вирішується тим, що на зовнішній поверхні гирлової споруди передбачено улаштування сітки з шаром захисно-фільтруючого матеріалу (ЗФМ), який має вільний вихід для дренажного стоку. Така конструкція дренажного гирла буде захищати дренажні труби від замулення при роботі каналу в режимі паводку та зволоження. На кресленнях Фіг. 1 та Фіг. 2 зображено поздовжній та поперечний перерізи дренажного гирла. Основними елементами креслення є валик 1, осушувальний канал 2, колектор 5, азбестоцементна труба 6, бетонний лоток 7, анкер 8, шарнір 9, захисна сітка 10, захиснофільтруючий матеріал 11, кріплення залізобетонними плитами 12. Дренажне гирло працює у двох режимах: паводка та зволоження. У період проходження паводка вода в каналі досягає рівня 3, а дрібні частки ґрунту, які вона містить, затримуються ЗФМ 11, який має ширину у 1,2-1,3 разу більшу за ширину сітки 10 і вільно фіксується на ній. Сітка кріпиться до бетонного лотка за допомогою анкера 8. Таким чином, така конструкція дає можливість уникнути замулення азбестоцементної труби 6 та колектора 5. Під час проведення зволоження, коли рівень води знаходиться на відмітці 4, вода через колектор 5 потрапляє у азбестоцементну трубу 6, а звідти через захисну сітку 10 та захиснофільтруючий матеріал 11 - в осушувальний канал. Вільний доступ до дренажного гирла, на випадок очищення від частинок ґрунту, замірів дренажного стоку тощо, забезпечується розташуванням шарніра 8 у верхній частині сітки. Застосування запропонованої споруди дає можливість захистити дренаж від замулення та забезпечить його надійну роботу протягом тривалого періоду. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Дренажне гирло, що містить захисну конструкцію для запобігання замуленню, яке відрізняється тим, що має в своїй конструкції захисну сітку із захисно-фільтруючим матеріалом, яка кріпиться до бетонного лотка за допомогою анкера і запобігає замуленню дренажних труб та забезпечує його надійну роботу протягом тривалого періоду. 1 UA 104826 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
