Пристрій для випробування ядер жорсткості висотних будівель

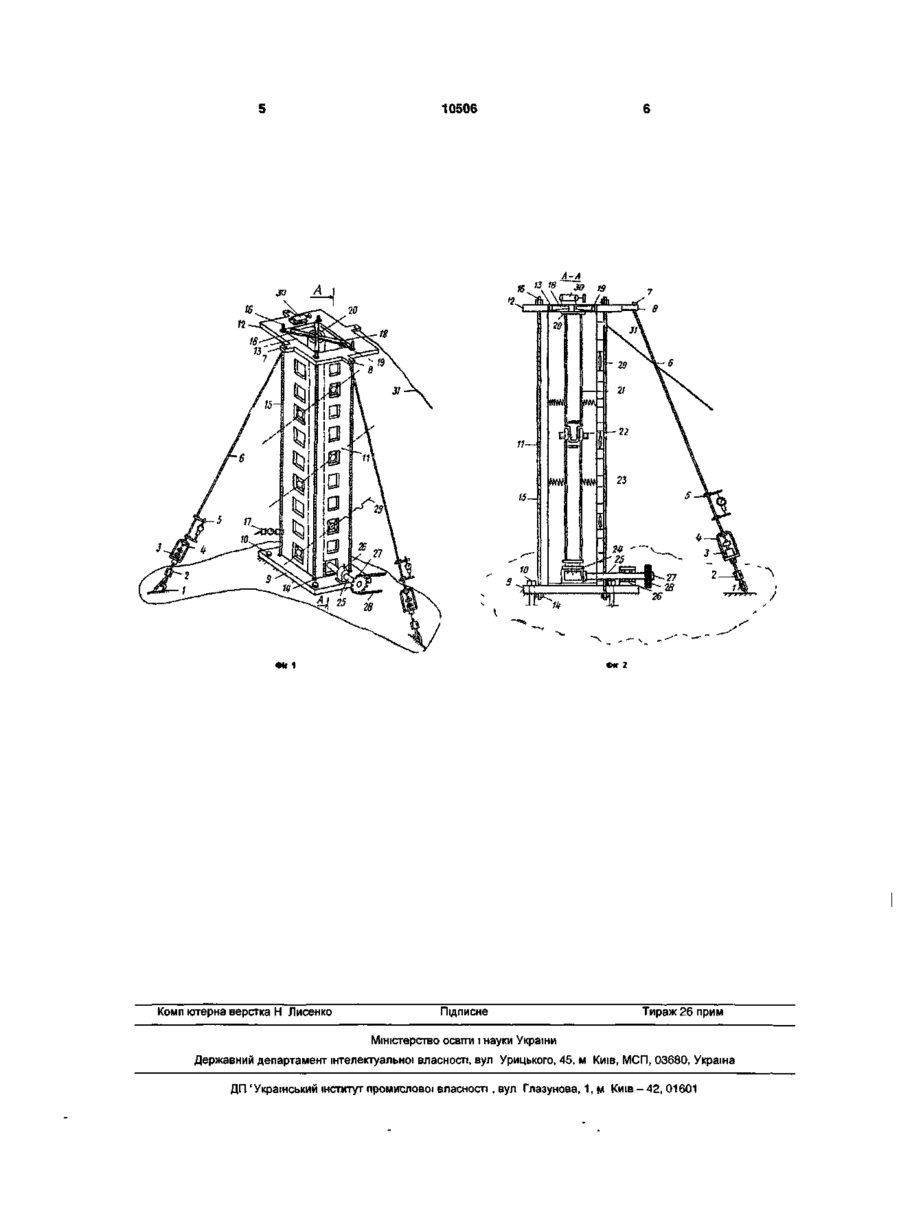

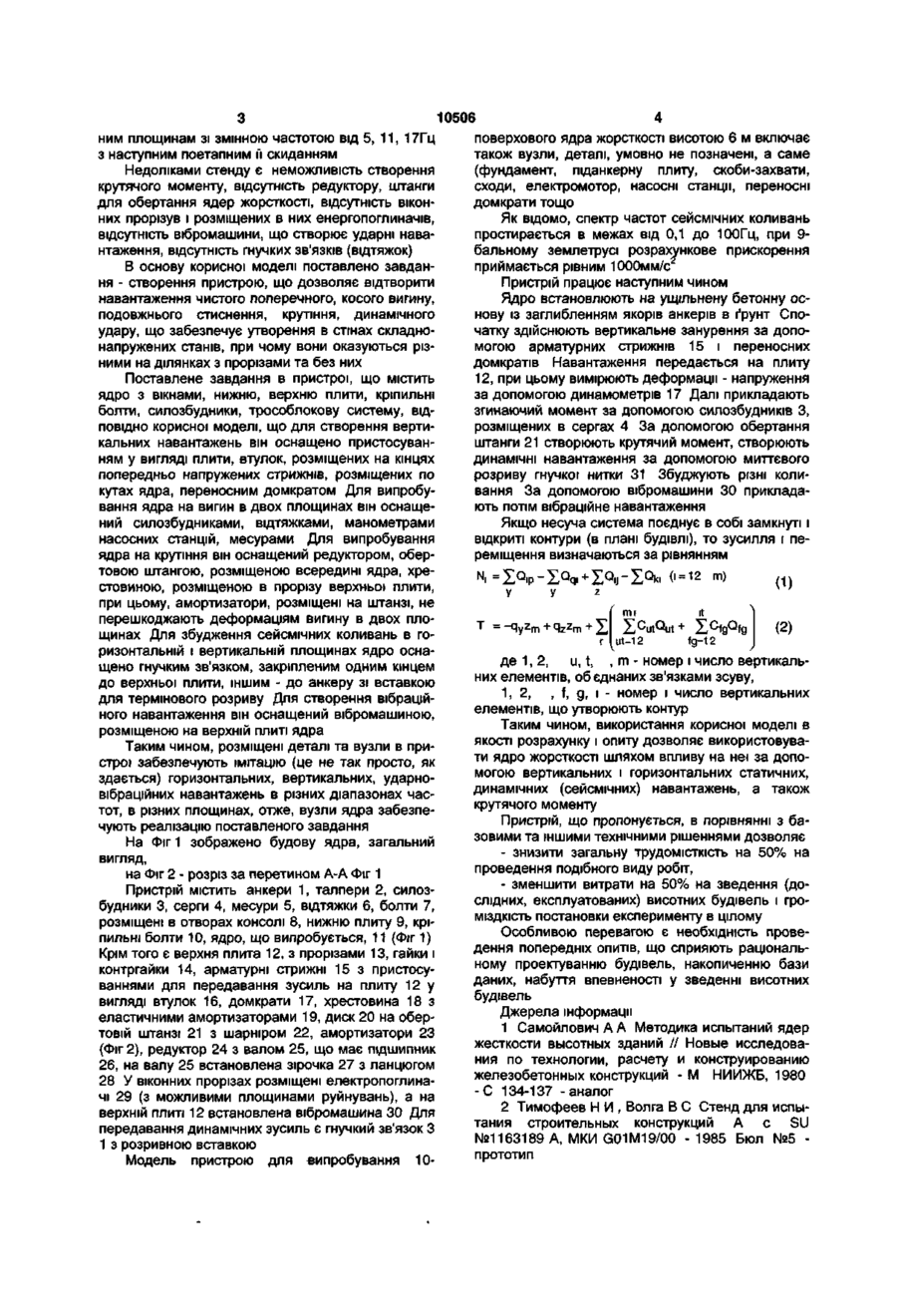

1. Пристрій для випробування ядер жорсткості висотних будівель, що містить ядро з вікнами, нижню і верхню плити, кріпильні болти, силозбудник, трособлокову систему, прилади для вимірювання деформацій і переміщень, який відрізняється тим, що для створення вертикальних навантажень він оснащений пристосуванням у вигляді плити, втулок, розміщених на кінцях попередньо навантажених стрижнів, розміщених по кутах, переносним домкратом. 2. Пристрій за п.1, який відрізняється тим, що для випробування ядра на вигин в двох площинах во но оснащене силозбудниками, відтяжками, манометрами насосних станцій, месурами. 3. Пристрій за п.1, який відрізняється тим, що для випробування ядра на крутіння він оснащений редуктором, обертовою штангою, розміщеною всередині ядра, хрестовиною, розміщеною в прорізу верхньої плити, при цьому амортизатори, розміщені на штанзі, не перешкоджають деформаціям вигину ядра в двох площинах. 4. Пристрій за п.1, який відрізняється тим, що для збудження сейсмічних коливань в горизонтальній і вертикальній площинах ядро оснащено гнучким зв'язком, прикріпленим одним кінцем до верхньої плити, іншим - до анкера зі вставкою для миттєвого розриву. 5. Пристрій за п.1, який відрізняється тим, що для створення вібраційного навантаження він оснащений вібромашиною, розміщеною на верхній плиті ядра. є? Корисна модель відноситься до області будівництва і може бути використана в розрахунках і при випробуванні стовпів-ядер висотних будівель. Відомий пристрій з випробування ядер жорсткості висотних будівель - аналог [1]. Розміри реальних ядер жорсткості коробчастих перетинів з квадратними планами складають 12x12x100м з товщиною стінок 30-70см. Висота зразка моделі аналогу дорівнювала 3,5м, на дослідній частині моделі розміщувалося 5 поверхів. Вивчалася робота глухих та з прорізами зразків без плит перекриття. Стенд для випробування моделей розміром 4,4хб,95х6,7м містив нижню плиту, кріпильні болти, стійки, силозбудники, опори, ядро, верхню плиту, вікна в стінах. Навантаження до зразків прикладалося у вигляді зосереджених зусиль сил N центрально і позацентрально вздовж висоти, а також у вигляді вітрових навантажень W з ексцентриситетами е х е у при вигині з крутінням. Недоліками пристрою є те, що стенд не пристосований для випробування пульсуючих наван тажень в двох площинах. Від не містить анкерів, талрепів, відтяжок, консолей, динамометрів, амортизаторів, редуктора. Відомий стенд для випробування будівельних конструкцій, що включає раму з нижньою балкою, силозбудники, амортизатори, кронштейни, лебідки, датчики для вимірювання віброграм, деформацій, плиту з шаровими опорами, коробчастий корпус для пружин. З метою підвищення ефективності випробувань пристосування для бокового навантаження виконано з колонами, встановленими на нижній балці, з полицями для встановлення силозбудників, боковими балками, з амортизаторами, пружинами, кронштейнами з трособлоковою системою з лебідкою. Стійки оснащені стяжними муфтами і датчиками для вимірювання деформацій, а верхня балка виконана у вигляді розподільної плити з шаровими опорами, коробчастого корпусу, всередині котрого встановлені пружини і силозбудники. Стенд забезпечує випробування зразків на стиснення, зсув (перекіс), вигин. Динамічні навантаження передаються по взаємо перпендикуляр (О а> С 10506 поверхового ядра жорсткості висотою 6 м включає ним площинам зі змінною частотою від 5, 11, 17Гц також вузли, деталі, умовно не позначені, а саме з наступним поетапним її скиданням (фундамент, піданкерну плиту, скоби-захвати, Недоліками стенду є неможливість створення сходи, електромотор, насосні станції, переносні крутячого моменту, відсутність редуктору, штанги домкрати тощо для обертання ядер жорсткості, відсутність віконних прорізув і розміщених в них енергопоглиначів, Як відомо, спектр частот сейсмічних коливань відсутність вібромашини, що створює ударні навапростирається в межах від 0,1 до 100Гц, при 9нтаження, відсутність гнучких зв'язків (ВІДТЯЖОК) бальному землетрусі розрахункове прискорення приймається рівним 1000мм/с В основу корисної моделі поставлено завдання - створення пристрою, що дозволяє відтворити Пристрій працює наступним чином навантаження чистого поперечного, косого вигину, Ядро встановлюють на ущільнену бетонну осподовжнього стиснення, крутіння, динамічного нову із заглибленням якорів анкерів в ґрунт Споудару, що забезпечує утворення в стінах складночатку здійснюють вертикальне занурення за допонапружених станів, при чому вони оказуються різмогою арматурних стрижнів 15 і переносних ними на ділянках з прорізами та без них домкратів Навантаження передається на плиту 12, при цьому вимірюють деформації - напруження Поставлене завдання в пристрої, що містить за допомогою динамометрів 17 Далі прикладають ядро з вікнами, нижню, верхню плити, кріпильні згинаючий момент за допомогою силозбудників З, болти, силозбудники, трособлокову систему, ВІДрозміщених в сергах 4 За допомогою обертання ПОВІДНО корисної моделі, що для створення вертиштанги 21 створюють крутячий момент, створюють кальних навантажень він оснащено пристосувандинамічні навантаження за допомогою миттєвого ням у вигляді плити, втулок, розміщених на кінцях розриву гнучкої нитки 31 Збуджують різні колипопередньо напружених стрижнів, розміщених по вання За допомогою вібромашини ЗО прикладакутах ядра, переносним домкратом Для випробують потім вібраційне навантаження вання ядра на вигин в двох площинах він оснащений силозбудниками, відтяжками, манометрами Якщо несуча система поєднує в собі замкнуті і насосних станцій, месурами Для випробування відкриті контури (в плані будівлі), то зусилля і пеядра на крутіння він оснащений редуктором, оберреміщення визначаються за рівнянням товою штангою, розміщеною всередині ядра, хрестовиною, розміщеною в прорізу верхньої плити, (1) при цьому, амортизатори, розміщені на штанзі, не it mi перешкоджають деформаціям вигину в двох плоТ =-с (2) I I щинах Для збудження сейсмічних коливань в гоut-12 fg-12 ризонтальній і вертикальній площинах ядро оснаде 1,2, u, t, , m - номер і число вертикальщено гнучким зв'язком, закріпленим одним кінцем них елементів, об єднаних зв'язками зсуву, до верхньої плити, іншим - до анкеру зі вставкою 1, 2, , f, g, і - номер і число вертикальних для термінового розриву Для створення вібраційелементів, що утворюють контур ного навантаження він оснащений вібромашиною, Таким чином, використання корисної моделі в розміщеною на верхній плиті ядра якості розрахунку і опиту дозволяє використовуваТаким чином, розміщені деталі та вузли в прити ядро жорсткості шляхом впливу на неї за допострої забезпечують імітацію (це не так просто, як могою вертикальних і горизонтальних статичних, здається) горизонтальних, вертикальних, ударнодинамічних (сейсмічних) навантажень, а також вібраційних навантажень в різних діапазонах часкрутячого моменту тот, в різних площинах, отже, вузли ядра забезпеПристрій, що пропонується, в порівнянні з бачують реалізацію поставленого завдання зовими та іншими технічними рішеннями дозволяє На Фіг 1 зображено будову ядра, загальний - знизити загальну трудомісткість на 50% на вигляд, проведення подібного виду робіт, на Фіг 2 - розріз за перетином А-А Фіг 1 - зменшити витрати на 50% на зведення (доПристрій містить анкери 1, талпери 2, силозслідних, експлуатованих) висотних будівель і гробудники 3, серги 4, месури 5, відтяжки 6, болти 7, міздкість постановки експерименту в цілому розміщені в отворах консолі 8, нижню плиту 9, кріОсобливою перевагою є необхідність провепильні болти 10, ядро, що випробується, 11 (Фіг 1) дення попередніх опитів, що сприяють раціональКрім того є верхня плита 12, з прорізами 13, гайки і ному проектуванню будівель, накопиченню бази контргайки 14, арматурні стрижні 15 з пристосуданих, набуття впевненості у зведенні висотних ваннями для передавання зусиль на плиту 12 у будівель вигляді втулок 16, домкрати 17, хрестовина 18 з Джерела інформації еластичними амортизаторами 19, диск 20 на обер1 Самойлович А А Методика испытаний ядер товій штанзі 21 з шарніром 22, амортизатори 23 жесткости высотных зданий // Новые исследова(Фіг 2), редуктор 24 з валом 25, що має підшипник ния по технологии, расчету и конструированию 26, на валу 25 встановлена зірочка 27 з ланцюгом железобетонных конструкций - М НИИЖБ, 1980 28 У віконних прорізах розміщені електропоглина-С 134-137 -аналог чі 29 (з можливими площинами руйнувань), а на 2 Тимофеев Н И , Волга В С Стенд для испыверхній плиті 12 встановлена вібромашина ЗО Для тания строительных конструкций А с SU передавання динамічних зусиль є гнучкий зв'язок З №1163189 А, МКИ G01M19/00 -1985 Бюл №5 1 з розривною вставкою прототип Модель пристрою для випробування 10 10506 jr? Фіг 1 Комп ютерна верстка Н Лисенко Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП 'Український інститут промислової власності , вул Глазунова, 1, м Київ - 42, 01601
