Спосіб створення колекторів для самопливного відведення поверхневого та дренажного стоку у водоприймач

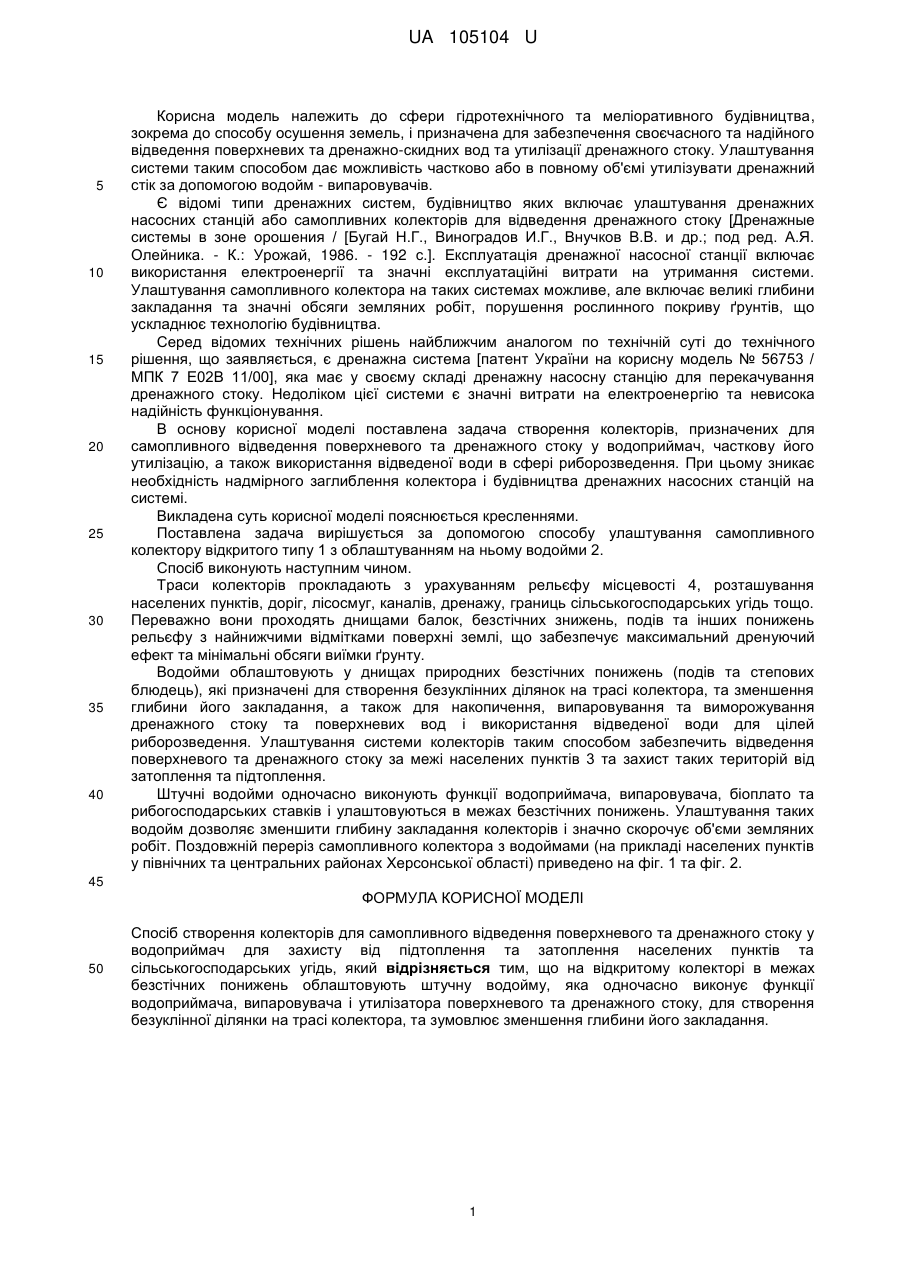

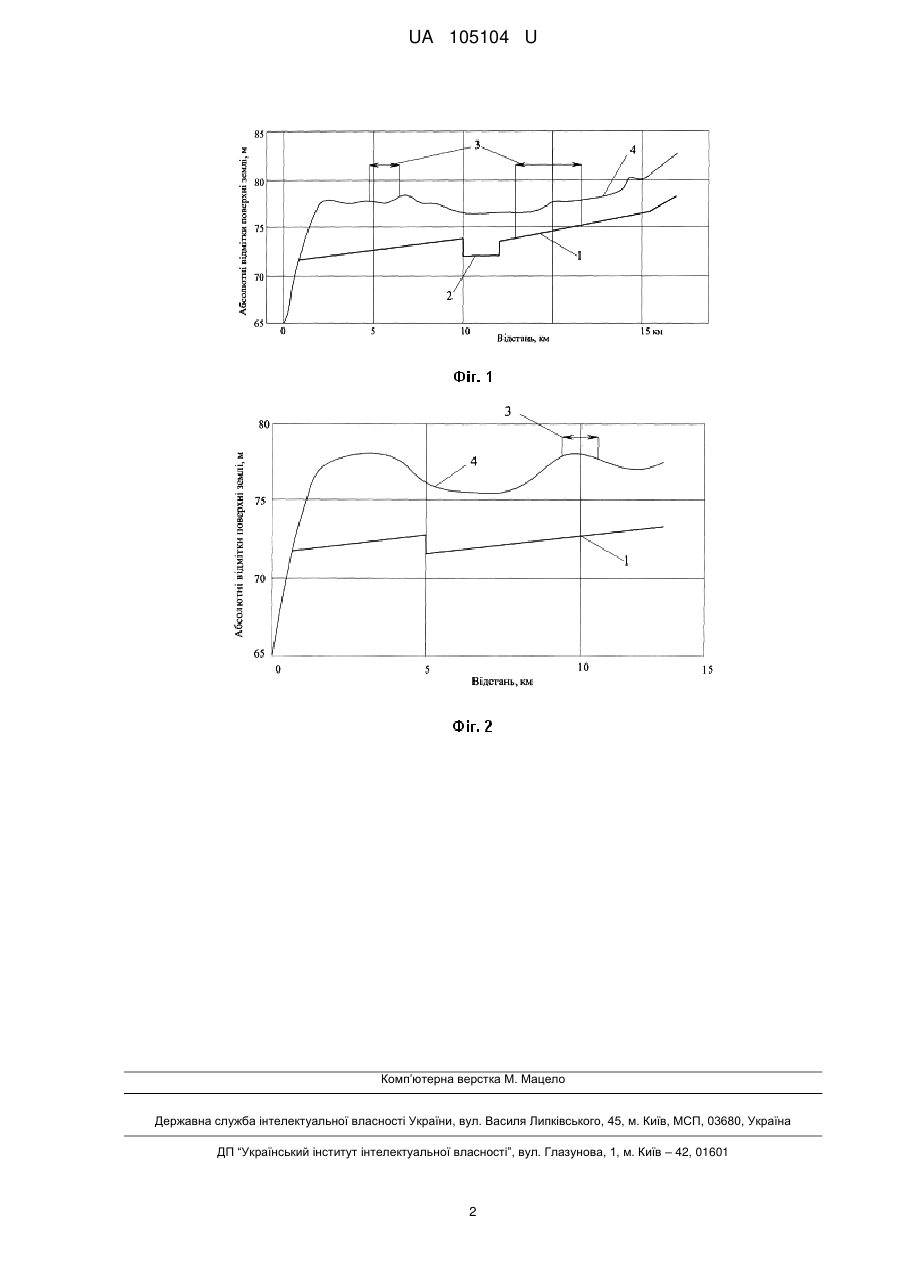

Реферат: Спосіб створення колекторів для самопливного відведення поверхневого та дренажного стоку у водоприймач для захисту від підтоплення та затоплення населених пунктів та сільськогосподарських угідь. На відкритому колекторі в межах безстічних понижень облаштовують штучну водойму, яка одночасно виконує функції водоприймача, випаровувача і утилізатора поверхневого та дренажного стоку, що створює безуклінні ділянки на трасі колектора, та зумовлює зменшення глибини його закладання. UA 105104 U (12) UA 105104 U UA 105104 U 5 10 15 20 25 30 35 40 Корисна модель належить до сфери гідротехнічного та меліоративного будівництва, зокрема до способу осушення земель, і призначена для забезпечення своєчасного та надійного відведення поверхневих та дренажно-скидних вод та утилізації дренажного стоку. Улаштування системи таким способом дає можливість частково або в повному об'ємі утилізувати дренажний стік за допомогою водойм - випаровувачів. Є відомі типи дренажних систем, будівництво яких включає улаштування дренажних насосних станцій або самопливних колекторів для відведення дренажного стоку [Дренажные системы в зоне орошения / [Бугай Η.Г., Виноградов И.Г., Внучков В.В. и др.; под ред. А.Я. Олейника. - К.: Урожай, 1986. - 192 с.]. Експлуатація дренажної насосної станції включає використання електроенергії та значні експлуатаційні витрати на утримання системи. Улаштування самопливного колектора на таких системах можливе, але включає великі глибини закладання та значні обсяги земляних робіт, порушення рослинного покриву ґрунтів, що ускладнює технологію будівництва. Серед відомих технічних рішень найближчим аналогом по технічній суті до технічного рішення, що заявляється, є дренажна система [патент України на корисну модель № 56753 / МПК 7 Е02В 11/00], яка має у своєму складі дренажну насосну станцію для перекачування дренажного стоку. Недоліком цієї системи є значні витрати на електроенергію та невисока надійність функціонування. В основу корисної моделі поставлена задача створення колекторів, призначених для самопливного відведення поверхневого та дренажного стоку у водоприймач, часткову його утилізацію, а також використання відведеної води в сфері риборозведення. При цьому зникає необхідність надмірного заглиблення колектора і будівництва дренажних насосних станцій на системі. Викладена суть корисної моделі пояснюється кресленнями. Поставлена задача вирішується за допомогою способу улаштування самопливного колектору відкритого типу 1 з облаштуванням на ньому водойми 2. Спосіб виконують наступним чином. Траси колекторів прокладають з урахуванням рельєфу місцевості 4, розташування населених пунктів, доріг, лісосмуг, каналів, дренажу, границь сільськогосподарських угідь тощо. Переважно вони проходять днищами балок, безстічних знижень, подів та інших понижень рельєфу з найнижчими відмітками поверхні землі, що забезпечує максимальний дренуючий ефект та мінімальні обсяги виїмки ґрунту. Водойми облаштовують у днищах природних безстічних понижень (подів та степових блюдець), які призначені для створення безуклінних ділянок на трасі колектора, та зменшення глибини його закладання, а також для накопичення, випаровування та виморожування дренажного стоку та поверхневих вод і використання відведеної води для цілей риборозведення. Улаштування системи колекторів таким способом забезпечить відведення поверхневого та дренажного стоку за межі населених пунктів 3 та захист таких територій від затоплення та підтоплення. Штучні водойми одночасно виконують функції водоприймача, випаровувача, біоплато та рибогосподарських ставків і улаштовуються в межах безстічних понижень. Улаштування таких водойм дозволяє зменшити глибину закладання колекторів і значно скорочує об'єми земляних робіт. Поздовжній переріз самопливного колектора з водоймами (на прикладі населених пунктів у північних та центральних районах Херсонської області) приведено на фіг. 1 та фіг. 2. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Спосіб створення колекторів для самопливного відведення поверхневого та дренажного стоку у водоприймач для захисту від підтоплення та затоплення населених пунктів та сільськогосподарських угідь, який відрізняється тим, що на відкритому колекторі в межах безстічних понижень облаштовують штучну водойму, яка одночасно виконує функції водоприймача, випаровувача і утилізатора поверхневого та дренажного стоку, для створення безуклінної ділянки на трасі колектора, та зумовлює зменшення глибини його закладання. 1 UA 105104 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
