Водопоглинальний колодязь

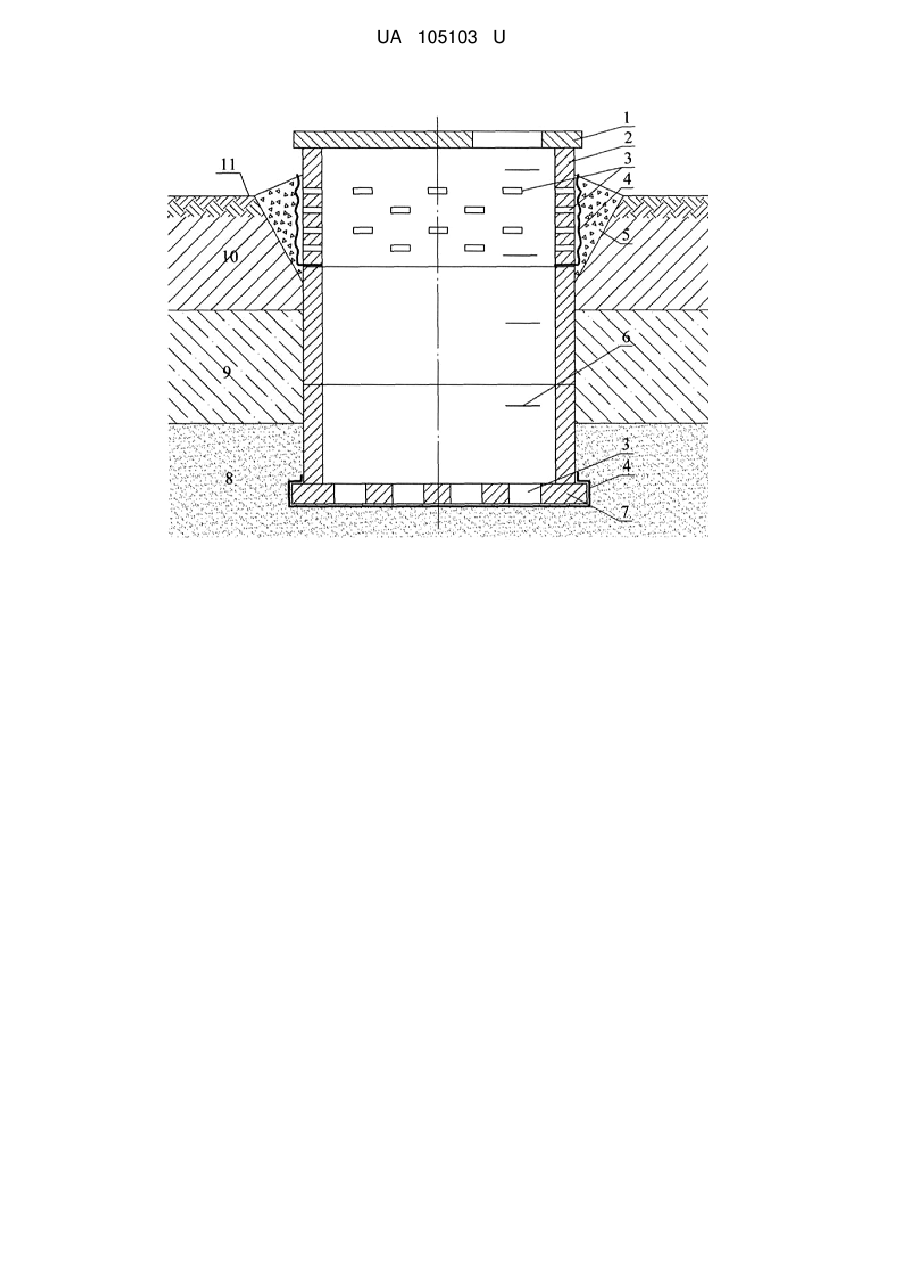

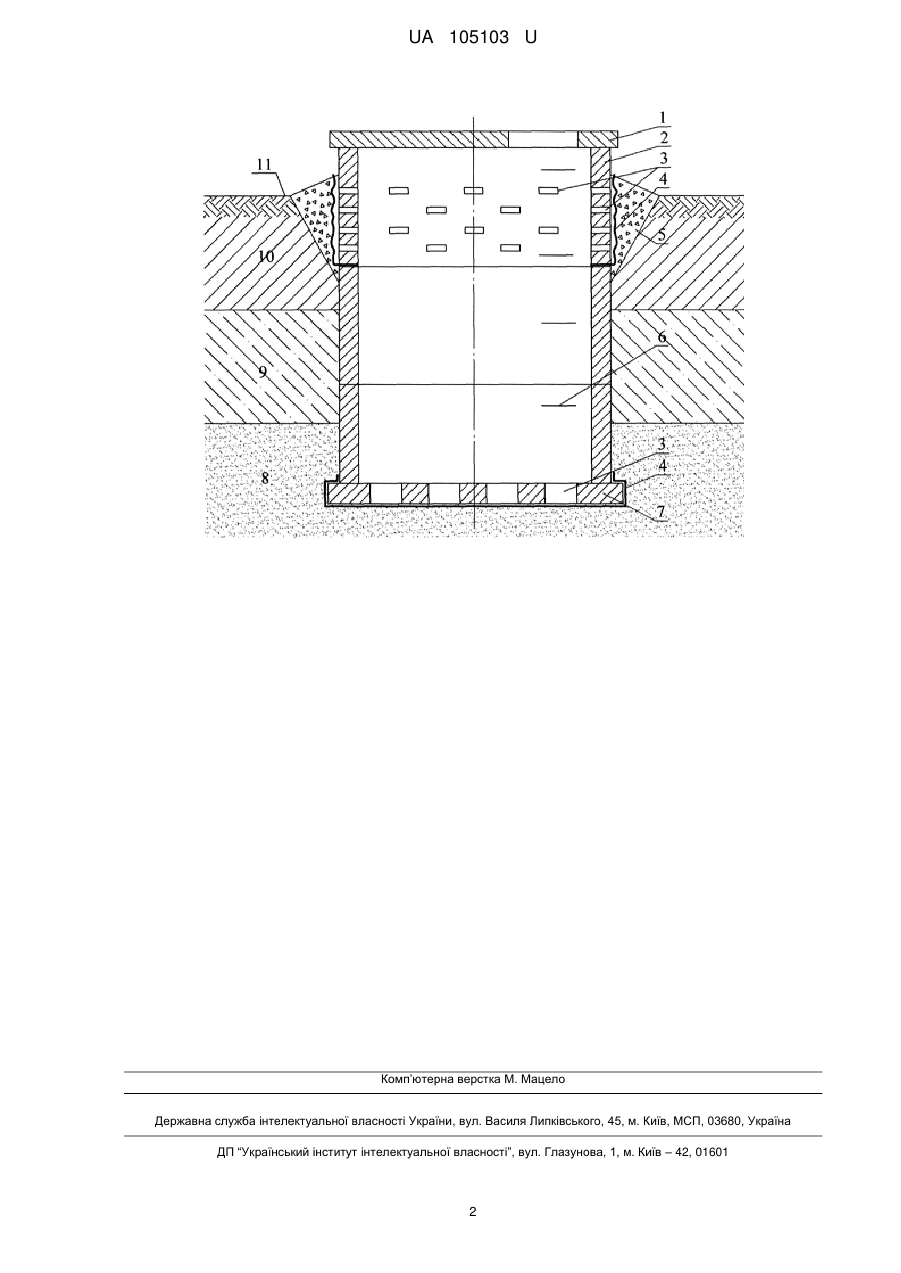

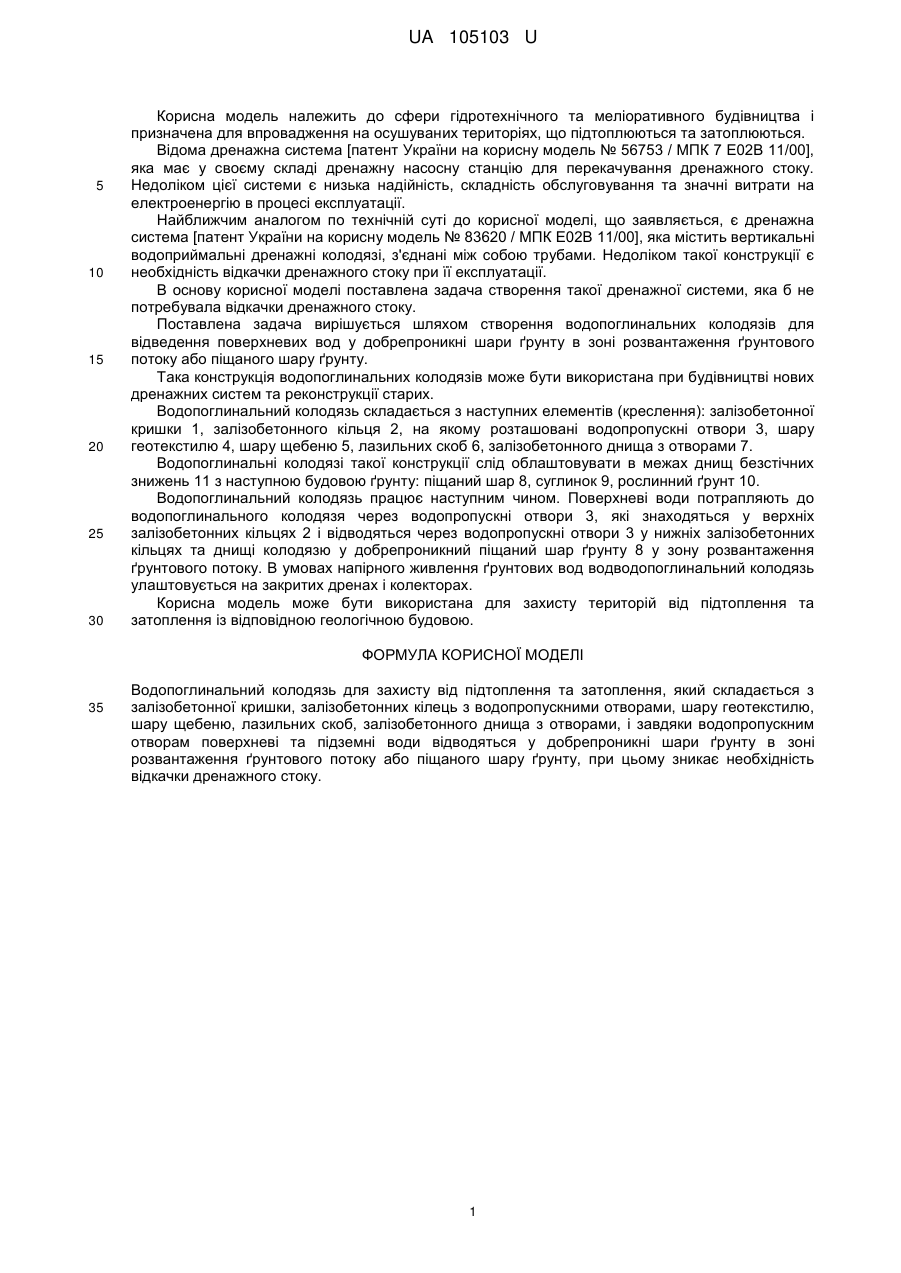

Реферат: Водопоглинальний колодязь для захисту від підтоплення та затоплення, який складається з залізобетонної кришки, залізобетонних кілець з водопропускними отворами, шару геотекстилю, шару щебеню, лазильних скоб, залізобетонного днища з отворами. При цьому, завдяки водопропускним отворам поверхневі та підземні води відводяться у добрепроникні шари ґрунту в зоні розвантаження ґрунтового потоку або піщаного шару ґрунту, при цьому зникає необхідність відкачки дренажного стоку. UA 105103 U (12) UA 105103 U UA 105103 U 5 10 15 20 25 30 Корисна модель належить до сфери гідротехнічного та меліоративного будівництва і призначена для впровадження на осушуваних територіях, що підтоплюються та затоплюються. Відома дренажна система [патент України на корисну модель № 56753 / МПК 7 Е02В 11/00], яка має у своєму складі дренажну насосну станцію для перекачування дренажного стоку. Недоліком цієї системи є низька надійність, складність обслуговування та значні витрати на електроенергію в процесі експлуатації. Найближчим аналогом по технічній суті до корисної моделі, що заявляється, є дренажна система [патент України на корисну модель № 83620 / МПК Е02В 11/00], яка містить вертикальні водоприймальні дренажні колодязі, з'єднані між собою трубами. Недоліком такої конструкції є необхідність відкачки дренажного стоку при її експлуатації. В основу корисної моделі поставлена задача створення такої дренажної системи, яка б не потребувала відкачки дренажного стоку. Поставлена задача вирішується шляхом створення водопоглинальних колодязів для відведення поверхневих вод у добрепроникні шари ґрунту в зоні розвантаження ґрунтового потоку або піщаного шару ґрунту. Така конструкція водопоглинальних колодязів може бути використана при будівництві нових дренажних систем та реконструкції старих. Водопоглинальний колодязь складається з наступних елементів (креслення): залізобетонної кришки 1, залізобетонного кільця 2, на якому розташовані водопропускні отвори 3, шару геотекстилю 4, шару щебеню 5, лазильних скоб 6, залізобетонного днища з отворами 7. Водопоглинальні колодязі такої конструкції слід облаштовувати в межах днищ безстічних знижень 11 з наступною будовою ґрунту: піщаний шар 8, суглинок 9, рослинний ґрунт 10. Водопоглинальний колодязь працює наступним чином. Поверхневі води потрапляють до водопоглинального колодязя через водопропускні отвори 3, які знаходяться у верхніх залізобетонних кільцях 2 і відводяться через водопропускні отвори 3 у нижніх залізобетонних кільцях та днищі колодязю у добрепроникний піщаний шар ґрунту 8 у зону розвантаження ґрунтового потоку. В умовах напірного живлення ґрунтових вод водводопоглинальний колодязь улаштовується на закритих дренах і колекторах. Корисна модель може бути використана для захисту територій від підтоплення та затоплення із відповідною геологічною будовою. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Водопоглинальний колодязь для захисту від підтоплення та затоплення, який складається з залізобетонної кришки, залізобетонних кілець з водопропускними отворами, шару геотекстилю, шару щебеню, лазильних скоб, залізобетонного днища з отворами, і завдяки водопропускним отворам поверхневі та підземні води відводяться у добрепроникні шари ґрунту в зоні розвантаження ґрунтового потоку або піщаного шару ґрунту, при цьому зникає необхідність відкачки дренажного стоку. 1 UA 105103 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
