Пристрій для влаштування фільтруючого елемента на дрені мілкого закладання дренажного модуля

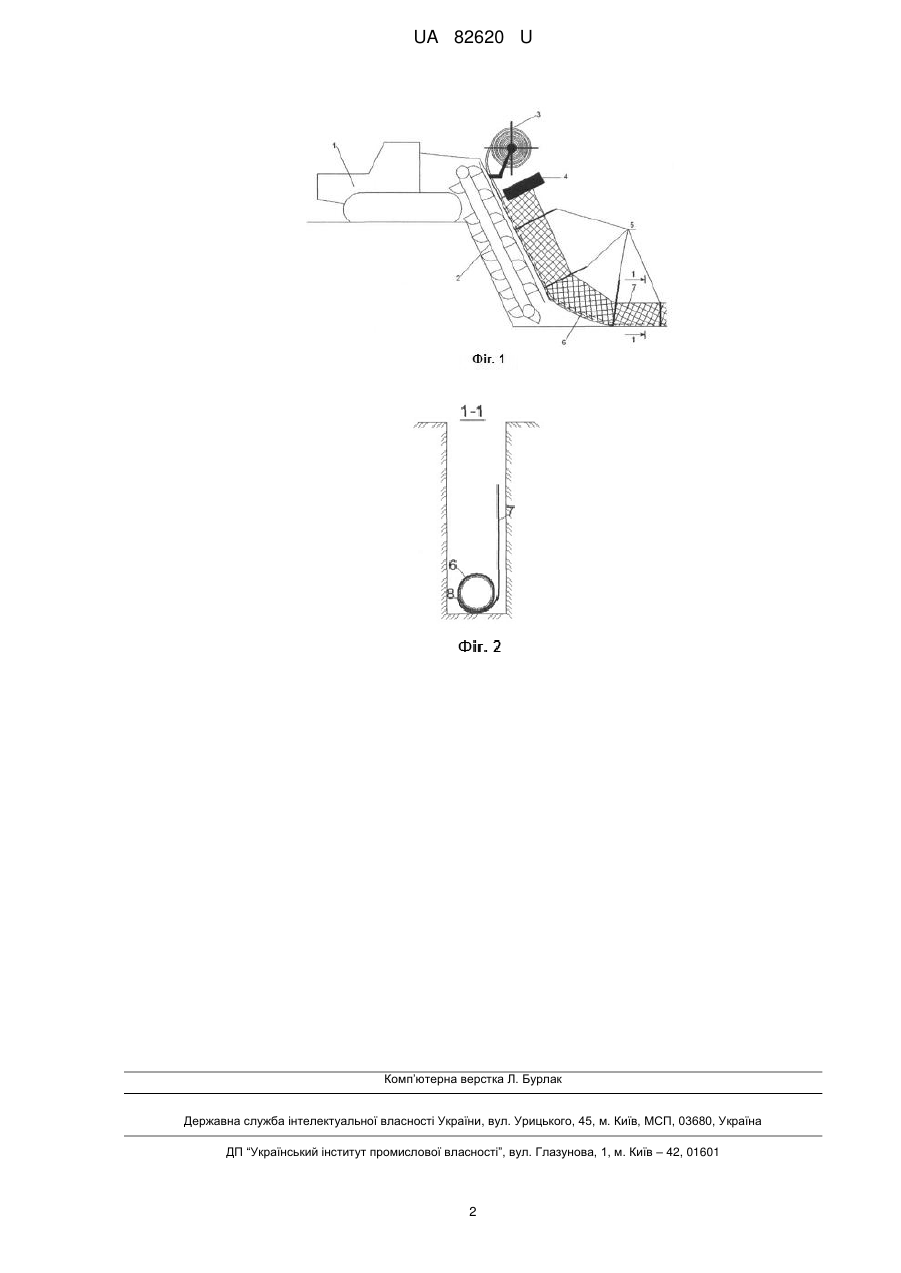

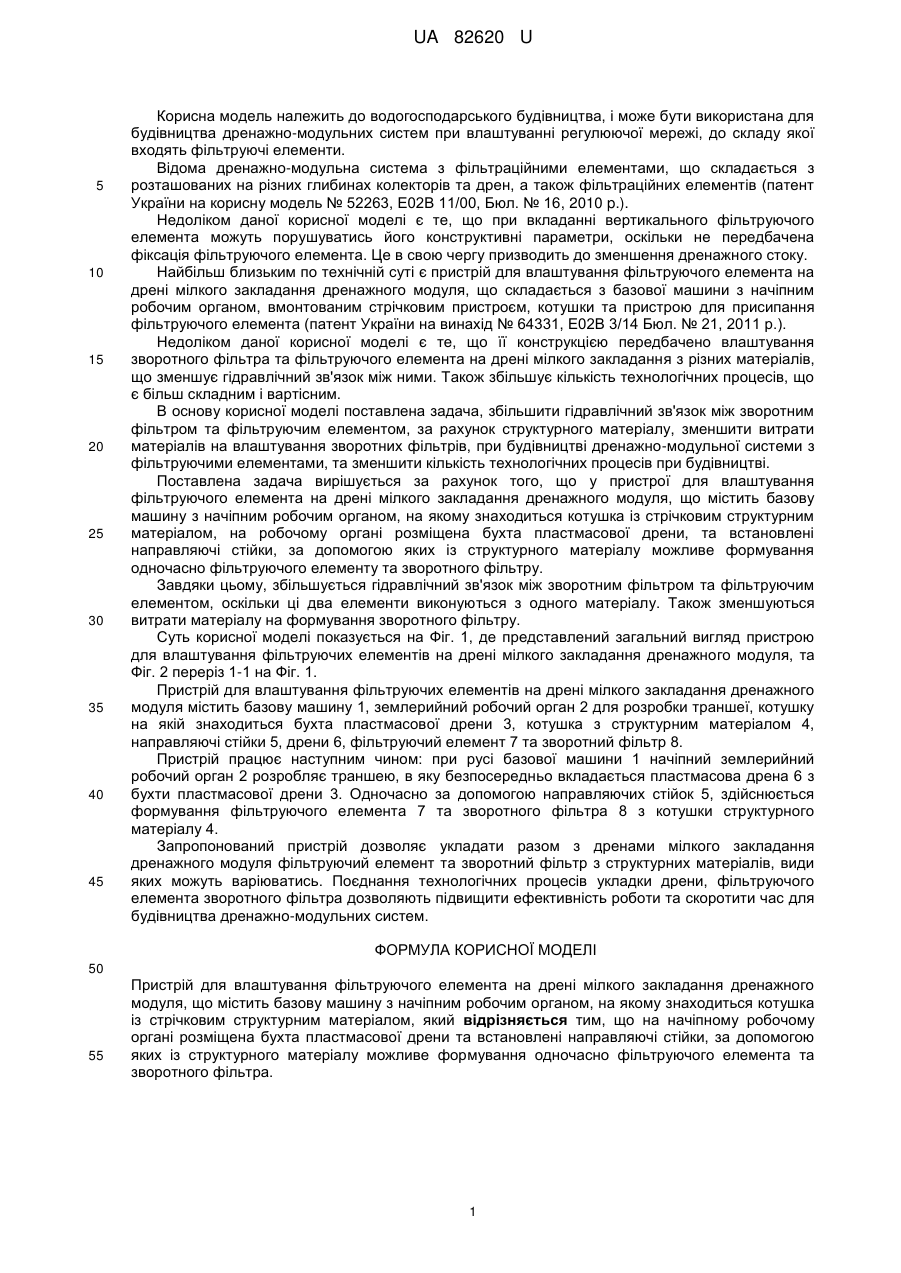

Реферат: Пристрій для влаштування фільтруючого елемента на дрені мілкого закладання дренажного модуля містить базову машину з начіпним робочим органом, на якому знаходиться котушка із стрічковим структурним матеріалом. На начіпному робочому органі розміщена бухта пластмасової дрени та встановлені направляючі стійки, за допомогою яких із структурного матеріалу можливе формування одночасно фільтруючого елемента та зворотного фільтра. UA 82620 U (12) UA 82620 U UA 82620 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до водогосподарського будівництва, і може бути використана для будівництва дренажно-модульних систем при влаштуванні регулюючої мережі, до складу якої входять фільтруючі елементи. Відома дренажно-модульна система з фільтраційними елементами, що складається з розташованих на різних глибинах колекторів та дрен, а також фільтраційних елементів (патент України на корисну модель № 52263, Е02В 11/00, Бюл. № 16, 2010 p.). Недоліком даної корисної моделі є те, що при вкладанні вертикального фільтруючого елемента можуть порушуватись його конструктивні параметри, оскільки не передбачена фіксація фільтруючого елемента. Це в свою чергу призводить до зменшення дренажного стоку. Найбільш близьким по технічній суті є пристрій для влаштування фільтруючого елемента на дрені мілкого закладання дренажного модуля, що складається з базової машини з начіпним робочим органом, вмонтованим стрічковим пристроєм, котушки та пристрою для присипання фільтруючого елемента (патент України на винахід № 64331, Е02В 3/14 Бюл. № 21, 2011 р.). Недоліком даної корисної моделі є те, що її конструкцією передбачено влаштування зворотного фільтра та фільтруючого елемента на дрені мілкого закладання з різних матеріалів, що зменшує гідравлічний зв'язок між ними. Також збільшує кількість технологічних процесів, що є більш складним і вартісним. В основу корисної моделі поставлена задача, збільшити гідравлічний зв'язок між зворотним фільтром та фільтруючим елементом, за рахунок структурного матеріалу, зменшити витрати матеріалів на влаштування зворотних фільтрів, при будівництві дренажно-модульної системи з фільтруючими елементами, та зменшити кількість технологічних процесів при будівництві. Поставлена задача вирішується за рахунок того, що у пристрої для влаштування фільтруючого елемента на дрені мілкого закладання дренажного модуля, що містить базову машину з начіпним робочим органом, на якому знаходиться котушка із стрічковим структурним матеріалом, на робочому органі розміщена бухта пластмасової дрени, та встановлені направляючі стійки, за допомогою яких із структурного матеріалу можливе формування одночасно фільтруючого елементу та зворотного фільтру. Завдяки цьому, збільшується гідравлічний зв'язок між зворотним фільтром та фільтруючим елементом, оскільки ці два елементи виконуються з одного матеріалу. Також зменшуються витрати матеріалу на формування зворотного фільтру. Суть корисної моделі показується на Фіг. 1, де представлений загальний вигляд пристрою для влаштування фільтруючих елементів на дрені мілкого закладання дренажного модуля, та Фіг. 2 переріз 1-1 на Фіг. 1. Пристрій для влаштування фільтруючих елементів на дрені мілкого закладання дренажного модуля містить базову машину 1, землерийний робочий орган 2 для розробки траншеї, котушку на якій знаходиться бухта пластмасової дрени 3, котушка з структурним матеріалом 4, направляючі стійки 5, дрени 6, фільтруючий елемент 7 та зворотний фільтр 8. Пристрій працює наступним чином: при русі базової машини 1 начіпний землерийний робочий орган 2 розробляє траншею, в яку безпосередньо вкладається пластмасова дрена 6 з бухти пластмасової дрени 3. Одночасно за допомогою направляючих стійок 5, здійснюється формування фільтруючого елемента 7 та зворотного фільтра 8 з котушки структурного матеріалу 4. Запропонований пристрій дозволяє укладати разом з дренами мілкого закладання дренажного модуля фільтруючий елемент та зворотний фільтр з структурних матеріалів, види яких можуть варіюватись. Поєднання технологічних процесів укладки дрени, фільтруючого елемента зворотного фільтра дозволяють підвищити ефективність роботи та скоротити час для будівництва дренажно-модульних систем. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Пристрій для влаштування фільтруючого елемента на дрені мілкого закладання дренажного модуля, що містить базову машину з начіпним робочим органом, на якому знаходиться котушка із стрічковим структурним матеріалом, який відрізняється тим, що на начіпному робочому органі розміщена бухта пластмасової дрени та встановлені направляючі стійки, за допомогою яких із структурного матеріалу можливе формування одночасно фільтруючого елемента та зворотного фільтра. 1 UA 82620 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
