Спосіб електромагнітного екранування приміщень з електронною апаратурою

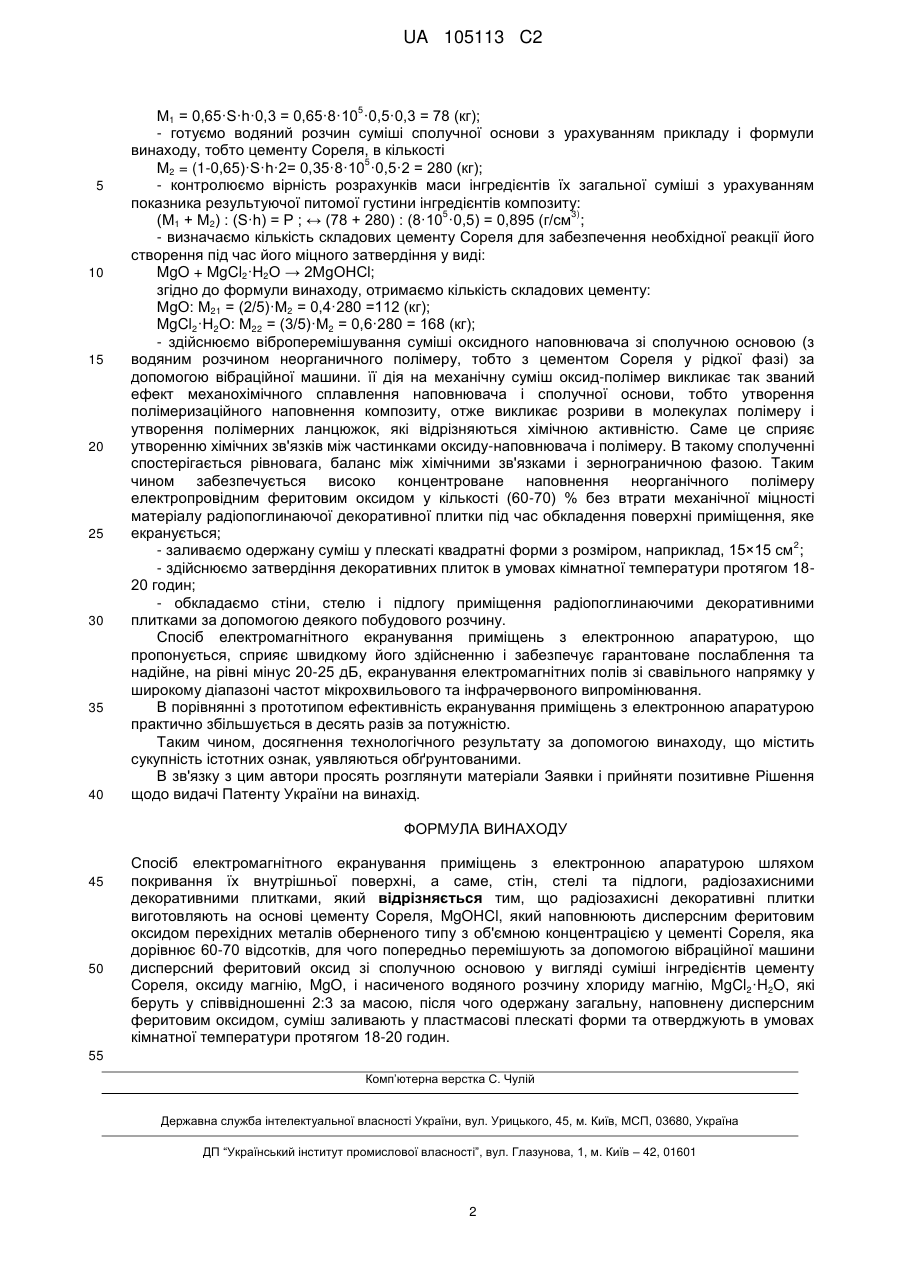

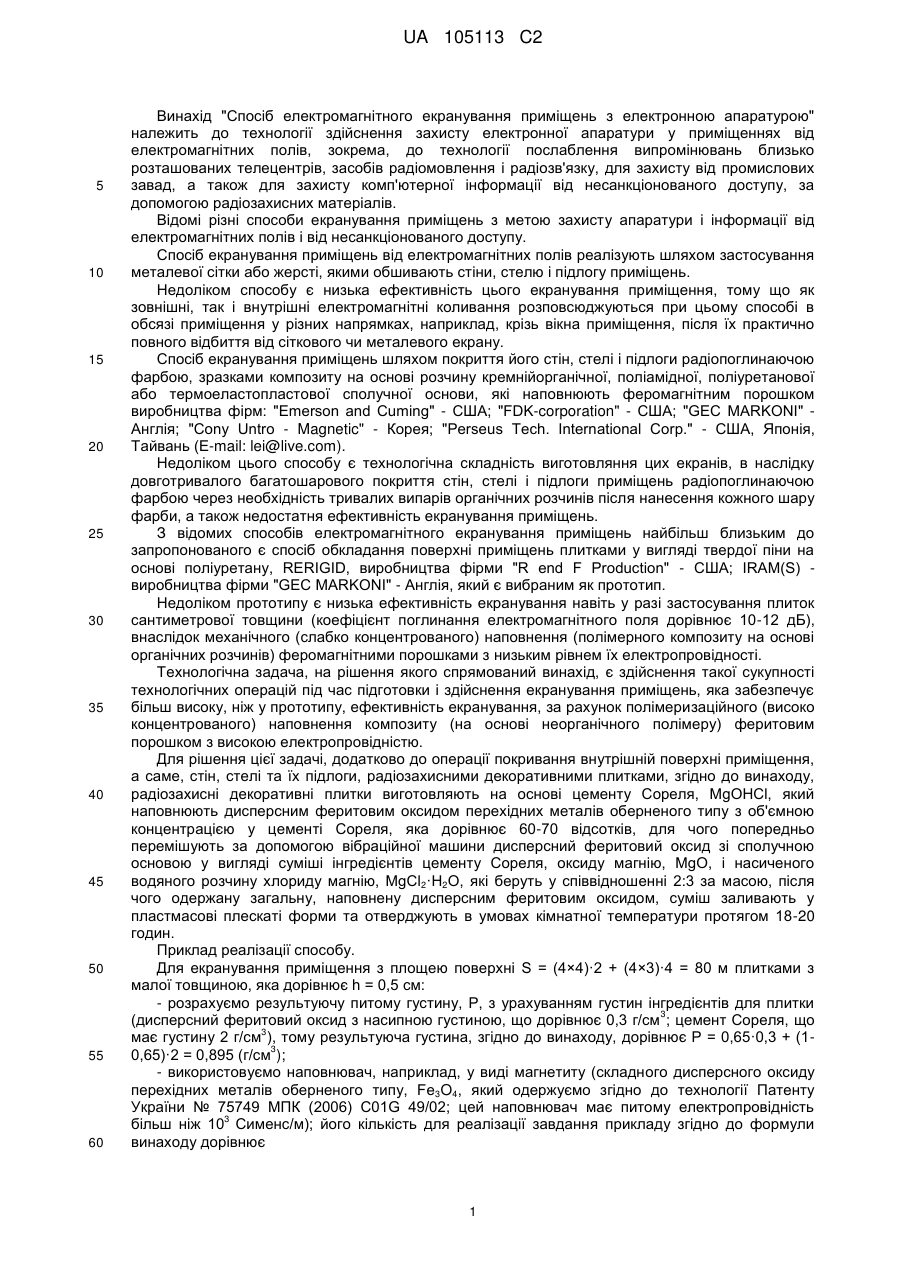

Реферат: Спосіб електромагнітного екранування приміщень з електронною апаратурою належить до електротехніки і радіотехніки, а саме до технології здійснення захисту шляхом покривання внутрішньої поверхні приміщень, а саме, стін, стелі та підлоги, радіозахисними декоративними плитками. Радіозахисні декоративні плитки виготовляють на основі цементу Сореля, MgOHCl, який наповнюють дисперсним феритовим оксидом перехідних металів оберненого типу з об'ємною концентрацією у цементі Сореля, яка дорівнює 60-70 відсотків. Для чого попередньо перемішують за допомогою вібраційної машини дисперсний феритовий оксид зі сполучною основою у вигляді суміші інгредієнтів цементу Сореля, оксиду магнію, MgO, і насиченого водяного розчину хлориду магнію, MgCl2·H2O, які беруть у співвідношенні 2:3 за масою. Після чого одержану загальну, наповнену дисперсним феритовим оксидом, суміш заливають у пластмасові плескаті форми та отверджують в умовах кімнатної температури протягом 18-20 годин. Технічним результатом є підвищення ефективності екранування за рахунок полімеризаційного наповнення композиту феритовим порошком з високою електропровідністю. UA 105113 C2 (12) UA 105113 C2 UA 105113 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід "Спосіб електромагнітного екранування приміщень з електронною апаратурою" належить до технології здійснення захисту електронної апаратури у приміщеннях від електромагнітних полів, зокрема, до технології послаблення випромінювань близько розташованих телецентрів, засобів радіомовлення і радіозв'язку, для захисту від промислових завад, а також для захисту комп'ютерної інформації від несанкціонованого доступу, за допомогою радіозахисних матеріалів. Відомі різні способи екранування приміщень з метою захисту апаратури і інформації від електромагнітних полів і від несанкціонованого доступу. Спосіб екранування приміщень від електромагнітних полів реалізують шляхом застосування металевої сітки або жерсті, якими обшивають стіни, стелю і підлогу приміщень. Недоліком способу є низька ефективність цього екранування приміщення, тому що як зовнішні, так і внутрішні електромагнітні коливання розповсюджуються при цьому способі в обсязі приміщення у різних напрямках, наприклад, крізь вікна приміщення, після їх практично повного відбиття від сіткового чи металевого екрану. Спосіб екранування приміщень шляхом покриття його стін, стелі і підлоги радіопоглинаючою фарбою, зразками композиту на основі розчину кремнійорганічної, поліамідної, поліуретанової або термоеластопластової сполучної основи, які наповнюють феромагнітним порошком виробництва фірм: "Emerson and Cuming" - США; "FDK-corporation" - США; "GEC MARKONI" Англія; "Cony Untro - Magnetic" - Корея; "Perseus Tech. International Corp." - США, Японія, Тайвань (E-mail: lei@live.com). Недоліком цього способу є технологічна складність виготовляння цих екранів, в наслідку довготривалого багатошарового покриття стін, стелі і підлоги приміщень радіопоглинаючою фарбою через необхідність тривалих випарів органічних розчинів після нанесення кожного шару фарби, а також недостатня ефективність екранування приміщень. З відомих способів електромагнітного екранування приміщень найбільш близьким до запропонованого є спосіб обкладання поверхні приміщень плитками у вигляді твердої піни на основі поліуретану, RERIGID, виробництва фірми "R end F Production" - США; IRAM(S) виробництва фірми "GEC MARKONI" - Англія, який є вибраним як прототип. Недоліком прототипу є низька ефективність екранування навіть у разі застосування плиток сантиметрової товщини (коефіцієнт поглинання електромагнітного поля дорівнює 10-12 дБ), внаслідок механічного (слабко концентрованого) наповнення (полімерного композиту на основі органічних розчинів) феромагнітними порошками з низьким рівнем їх електропровідності. Технологічна задача, на рішення якого спрямований винахід, є здійснення такої сукупності технологічних операцій під час підготовки і здійснення екранування приміщень, яка забезпечує більш високу, ніж у прототипу, ефективність екранування, за рахунок полімеризаційного (високо концентрованого) наповнення композиту (на основі неорганічного полімеру) феритовим порошком з високою електропровідністю. Для рішення цієї задачі, додатково до операції покривання внутрішній поверхні приміщення, а саме, стін, стелі та їх підлоги, радіозахисними декоративними плитками, згідно до винаходу, радіозахисні декоративні плитки виготовляють на основі цементу Сореля, MgOHCl, який наповнюють дисперсним феритовим оксидом перехідних металів оберненого типу з об'ємною концентрацією у цементі Сореля, яка дорівнює 60-70 відсотків, для чого попередньо перемішують за допомогою вібраційної машини дисперсний феритовий оксид зі сполучною основою у вигляді суміші інгредієнтів цементу Сореля, оксиду магнію, MgO, і насиченого водяного розчину хлориду магнію, MgCl2·H2O, які беруть у співвідношенні 2:3 за масою, після чого одержану загальну, наповнену дисперсним феритовим оксидом, суміш заливають у пластмасові плескаті форми та отверджують в умовах кімнатної температури протягом 18-20 годин. Приклад реалізації способу. Для екранування приміщення з площею поверхні S = (4×4)·2 + (4×3)·4 = 80 м плитками з малої товщиною, яка дорівнює h = 0,5 см: - розрахуємо результуючу питому густину, Р, з урахуванням густин інгредієнтів для плитки 3 (дисперсний феритовий оксид з насипною густиною, що дорівнює 0,3 г/см ; цемент Сореля, що 3 має густину 2 г/см ), тому результуюча густина, згідно до винаходу, дорівнює Р = 0,65·0,3 + (13 0,65)·2 = 0,895 (г/см ); - використовуємо наповнювач, наприклад, у виді магнетиту (складного дисперсного оксиду перехідних металів оберненого типу, Fe3O4, який одержуємо згідно до технології Патенту України № 75749 МПК (2006) C01G 49/02; цей наповнювач має питому електропровідність 3 більш ніж 10 Сименс/м); його кількість для реалізації завдання прикладу згідно до формули винаходу дорівнює 1 UA 105113 C2 5 5 10 15 20 25 30 35 40 М1 = 0,65·S·h·0,3 = 0,65·8·10 ·0,5·0,3 = 78 (кг); - готуємо водяний розчин суміші сполучної основи з урахуванням прикладу і формули винаходу, тобто цементу Сореля, в кількості 5 М2 = (1-0,65)·S·h·2= 0,35·8·10 ·0,5·2 = 280 (кг); - контролюємо вірність розрахунків маси інгредієнтів їх загальної суміші з урахуванням показника результуючої питомої густини інгредієнтів композиту: 5 3) (М1 + М2) : (S·h) = Р ; ↔ (78 + 280) : (8·10 ·0,5) = 0,895 (г/см ; - визначаємо кількість складових цементу Сореля для забезпечення необхідної реакції його створення під час його міцного затвердіння у виді: MgO + MgCl2·H2O → 2MgOHCl; згідно до формули винаходу, отримаємо кількість складових цементу: MgO: М21 = (2/5)·М2 = 0,4·280 =112 (кг); MgCl2·H2O: М22 = (3/5)·М2 = 0,6·280 = 168 (кг); - здійснюємо віброперемішування суміші оксидного наповнювача зі сполучною основою (з водяним розчином неорганичного полімеру, тобто з цементом Сореля у рідкої фазі) за допомогою вібраційної машини. її дія на механічну суміш оксид-полімер викликає так званий ефект механохімічного сплавлення наповнювача і сполучної основи, тобто утворення полімеризаційного наповнення композиту, отже викликає розриви в молекулах полімеру і утворення полімерних ланцюжок, які відрізняються хімічною активністю. Саме це сприяє утворенню хімічних зв'язків між частинками оксиду-наповнювача і полімеру. В такому сполученні спостерігається рівновага, баланс між хімічними зв'язками і зернограничною фазою. Таким чином забезпечується високо концентроване наповнення неорганічного полімеру електропровідним феритовим оксидом у кількості (60-70) % без втрати механічної міцності матеріалу радіопоглинаючої декоративної плитки під час обкладення поверхні приміщення, яке екранується; 2 - заливаємо одержану суміш у плескаті квадратні форми з розміром, наприклад, 15×15 см ; - здійснюємо затвердіння декоративних плиток в умовах кімнатної температури протягом 1820 годин; - обкладаємо стіни, стелю і підлогу приміщення радіопоглинаючими декоративними плитками за допомогою деякого побудового розчину. Спосіб електромагнітного екранування приміщень з електронною апаратурою, що пропонується, сприяє швидкому його здійсненню і забезпечує гарантоване послаблення та надійне, на рівні мінус 20-25 дБ, екранування електромагнітних полів зі свавільного напрямку у широкому діапазоні частот мікрохвильового та інфрачервоного випромінювання. В порівнянні з прототипом ефективність екранування приміщень з електронною апаратурою практично збільшується в десять разів за потужністю. Таким чином, досягнення технологічного результату за допомогою винаходу, що містить сукупність істотних ознак, уявляються обґрунтованими. В зв'язку з цим автори просять розглянути матеріали Заявки і прийняти позитивне Рішення щодо видачі Патенту України на винахід. ФОРМУЛА ВИНАХОДУ 45 50 Спосіб електромагнітного екранування приміщень з електронною апаратурою шляхом покривання їх внутрішньої поверхні, а саме, стін, стелі та підлоги, радіозахисними декоративними плитками, який відрізняється тим, що радіозахисні декоративні плитки виготовляють на основі цементу Сореля, MgOHCl, який наповнюють дисперсним феритовим оксидом перехідних металів оберненого типу з об'ємною концентрацією у цементі Сореля, яка дорівнює 60-70 відсотків, для чого попередньо перемішують за допомогою вібраційної машини дисперсний феритовий оксид зі сполучною основою у вигляді суміші інгредієнтів цементу Сореля, оксиду магнію, MgO, і насиченого водяного розчину хлориду магнію, MgCl2·H2O, які беруть у співвідношенні 2:3 за масою, після чого одержану загальну, наповнену дисперсним феритовим оксидом, суміш заливають у пластмасові плескаті форми та отверджують в умовах кімнатної температури протягом 18-20 годин. 55 Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
