Пристрій екранування сенсорного блока магнітокардіографа

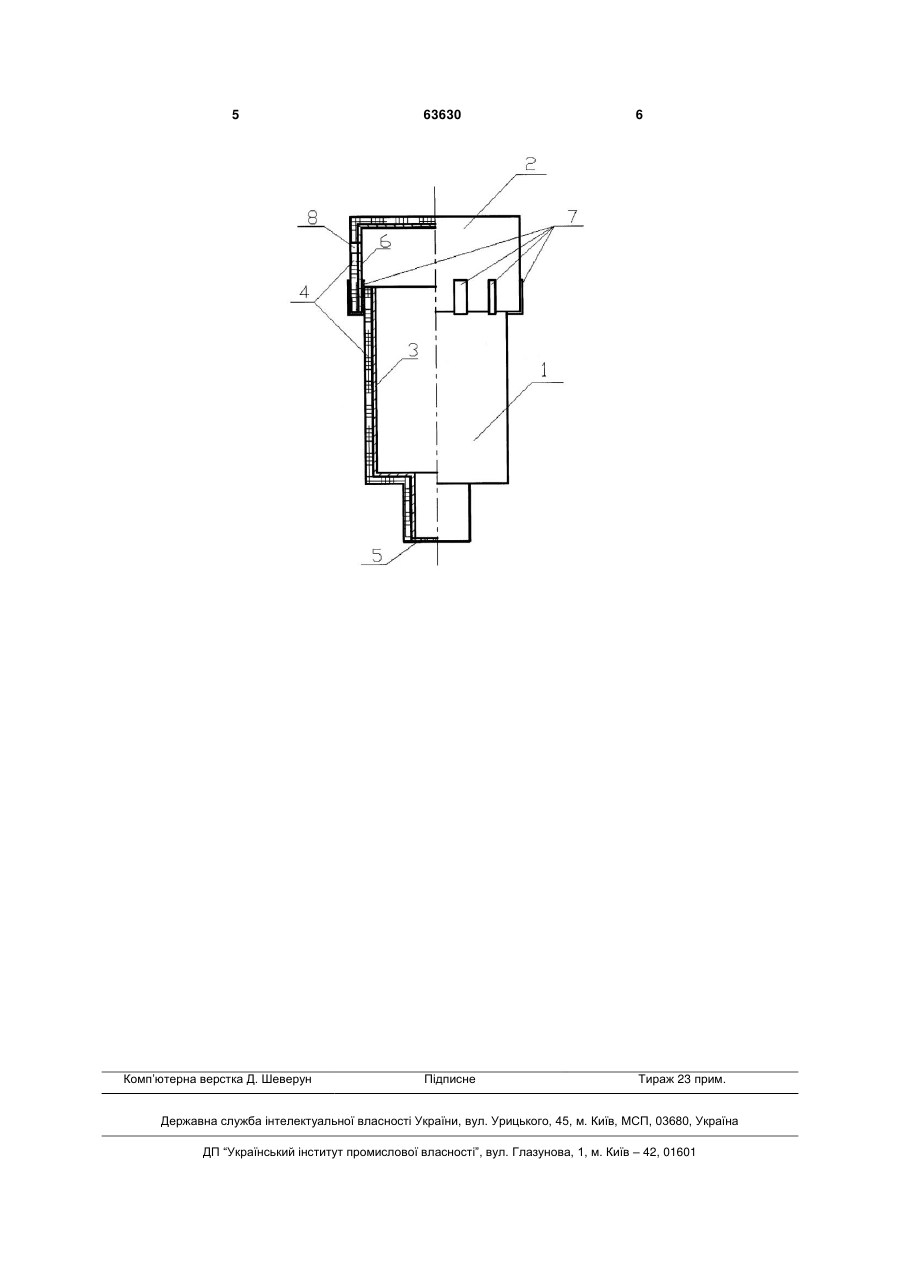

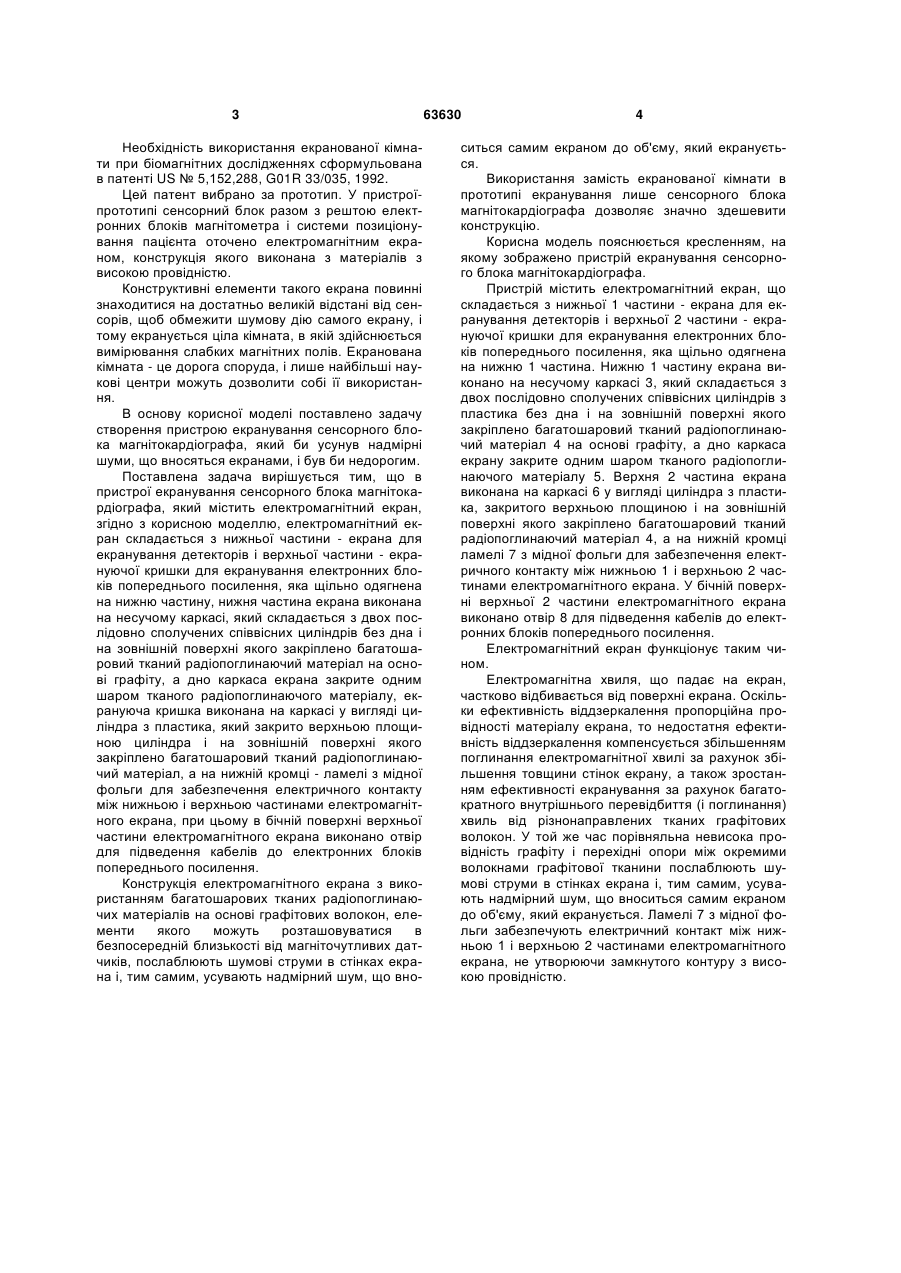

Пристрій екранування сенсорного блока магнітокардіографа, що містить електромагнітний екран, який відрізняється тим, що електромагнітний екран складається з нижньої частини - екрана для екранування детекторів і верхньої частини екрануючої кришки для екранування електронних блоків попереднього посилення, яка щільно одягнена на нижню частину, нижня частина екрана виконана на несучому каркасі, який складається з 3 Необхідність використання екранованої кімнати при біомагнітних дослідженнях сформульована в патенті US № 5,152,288, G01R 33/035, 1992. Цей патент вибрано за прототип. У пристроїпрототипі сенсорний блок разом з рештою електронних блоків магнітометра і системи позиціонування пацієнта оточено електромагнітним екраном, конструкція якого виконана з матеріалів з високою провідністю. Конструктивні елементи такого екрана повинні знаходитися на достатньо великій відстані від сенсорів, щоб обмежити шумову дію самого екрану, і тому екранується ціла кімната, в якій здійснюється вимірювання слабких магнітних полів. Екранована кімната - це дорога споруда, і лише найбільші наукові центри можуть дозволити собі її використання. В основу корисної моделі поставлено задачу створення пристрою екранування сенсорного блока магнітокардіографа, який би усунув надмірні шуми, що вносяться екранами, і був би недорогим. Поставлена задача вирішується тим, що в пристрої екранування сенсорного блока магнітокардіографа, який містить електромагнітний екран, згідно з корисною моделлю, електромагнітний екран складається з нижньої частини - екрана для екранування детекторів і верхньої частини - екрануючої кришки для екранування електронних блоків попереднього посилення, яка щільно одягнена на нижню частину, нижня частина екрана виконана на несучому каркасі, який складається з двох послідовно сполучених співвісних циліндрів без дна і на зовнішній поверхні якого закріплено багатошаровий тканий радіопоглинаючий матеріал на основі графіту, а дно каркаса екрана закрите одним шаром тканого радіопоглинаючого матеріалу, екрануюча кришка виконана на каркасі у вигляді циліндра з пластика, який закрито верхньою площиною циліндра і на зовнішній поверхні якого закріплено багатошаровий тканий радіопоглинаючий матеріал, а на нижній кромці - ламелі з мідної фольги для забезпечення електричного контакту між нижньою і верхньою частинами електромагнітного екрана, при цьому в бічній поверхні верхньої частини електромагнітного екрана виконано отвір для підведення кабелів до електронних блоків попереднього посилення. Конструкція електромагнітного екрана з використанням багатошарових тканих радіопоглинаючих матеріалів на основі графітових волокон, елементи якого можуть розташовуватися в безпосередній близькості від магніточутливих датчиків, послаблюють шумові струми в стінках екрана і, тим самим, усувають надмірний шум, що вно 63630 4 ситься самим екраном до об'єму, який екранується. Використання замість екранованої кімнати в прототипі екранування лише сенсорного блока магнітокардіографа дозволяє значно здешевити конструкцію. Корисна модель пояснюється кресленням, на якому зображено пристрій екранування сенсорного блока магнітокардіографа. Пристрій містить електромагнітний екран, що складається з нижньої 1 частини - екрана для екранування детекторів і верхньої 2 частини - екрануючої кришки для екранування електронних блоків попереднього посилення, яка щільно одягнена на нижню 1 частина. Нижню 1 частину екрана виконано на несучому каркасі 3, який складається з двох послідовно сполучених співвісних циліндрів з пластика без дна і на зовнішній поверхні якого закріплено багатошаровий тканий радіопоглинаючий матеріал 4 на основі графіту, а дно каркаса екрану закрите одним шаром тканого радіопоглинаючого матеріалу 5. Верхня 2 частина екрана виконана на каркасі 6 у вигляді циліндра з пластика, закритого верхньою площиною і на зовнішній поверхні якого закріплено багатошаровий тканий радіопоглинаючий матеріал 4, а на нижній кромці ламелі 7 з мідної фольги для забезпечення електричного контакту між нижньою 1 і верхньою 2 частинами електромагнітного екрана. У бічній поверхні верхньої 2 частини електромагнітного екрана виконано отвір 8 для підведення кабелів до електронних блоків попереднього посилення. Електромагнітний екран функціонує таким чином. Електромагнітна хвиля, що падає на екран, частково відбивається від поверхні екрана. Оскільки ефективність віддзеркалення пропорційна провідності матеріалу екрана, то недостатня ефективність віддзеркалення компенсується збільшенням поглинання електромагнітної хвилі за рахунок збільшення товщини стінок екрану, а також зростанням ефективності екранування за рахунок багатократного внутрішнього перевідбиття (і поглинання) хвиль від різнонаправлених тканих графітових волокон. У той же час порівняльна невисока провідність графіту і перехідні опори між окремими волокнами графітової тканини послаблюють шумові струми в стінках екрана і, тим самим, усувають надмірний шум, що вноситься самим екраном до об'єму, який екранується. Ламелі 7 з мідної фольги забезпечують електричний контакт між нижньою 1 і верхньою 2 частинами електромагнітного екрана, не утворюючи замкнутого контуру з високою провідністю. 5 Комп’ютерна верстка Д. Шеверун 63630 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
