Пристрій для зведення підземної споруди

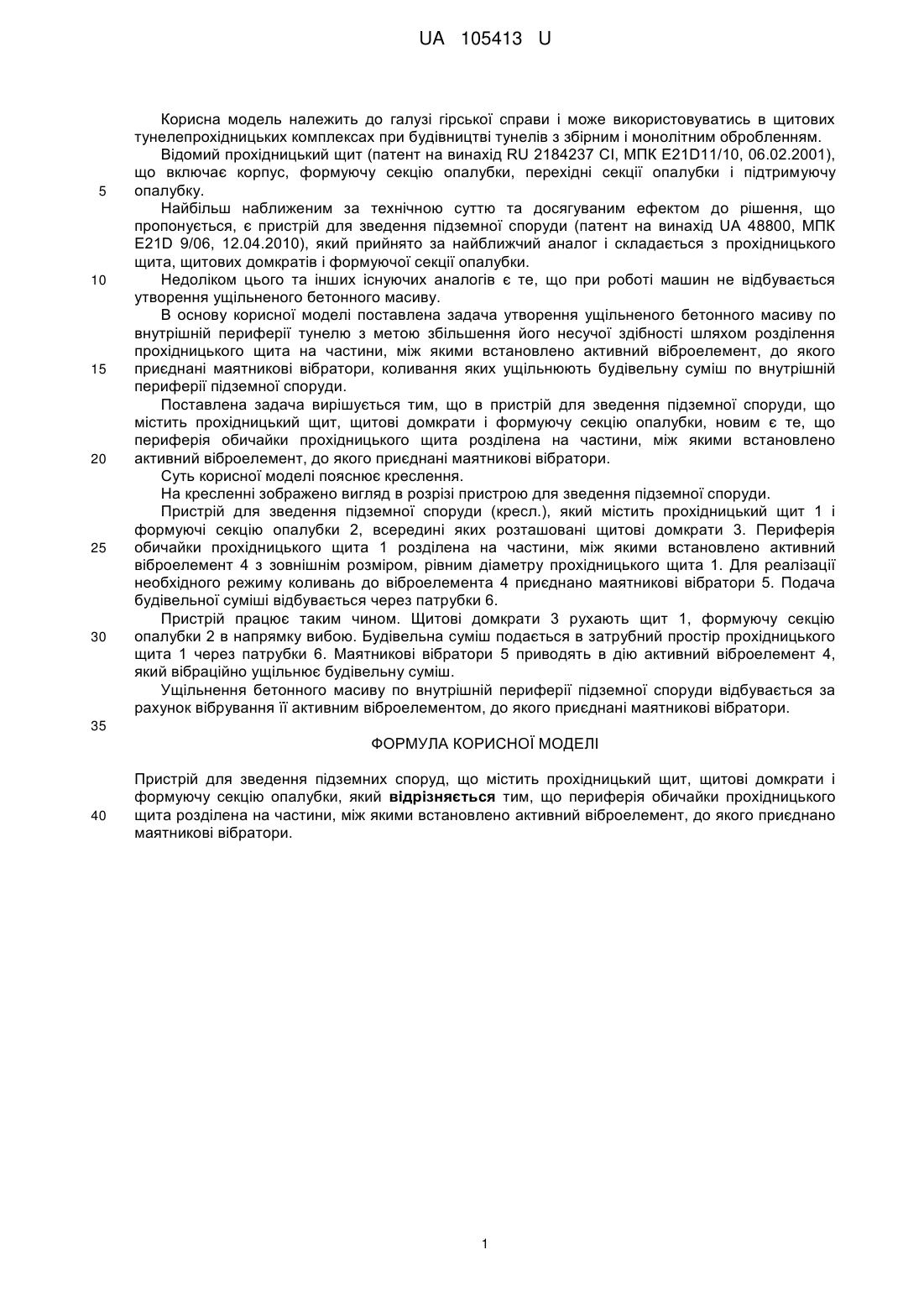

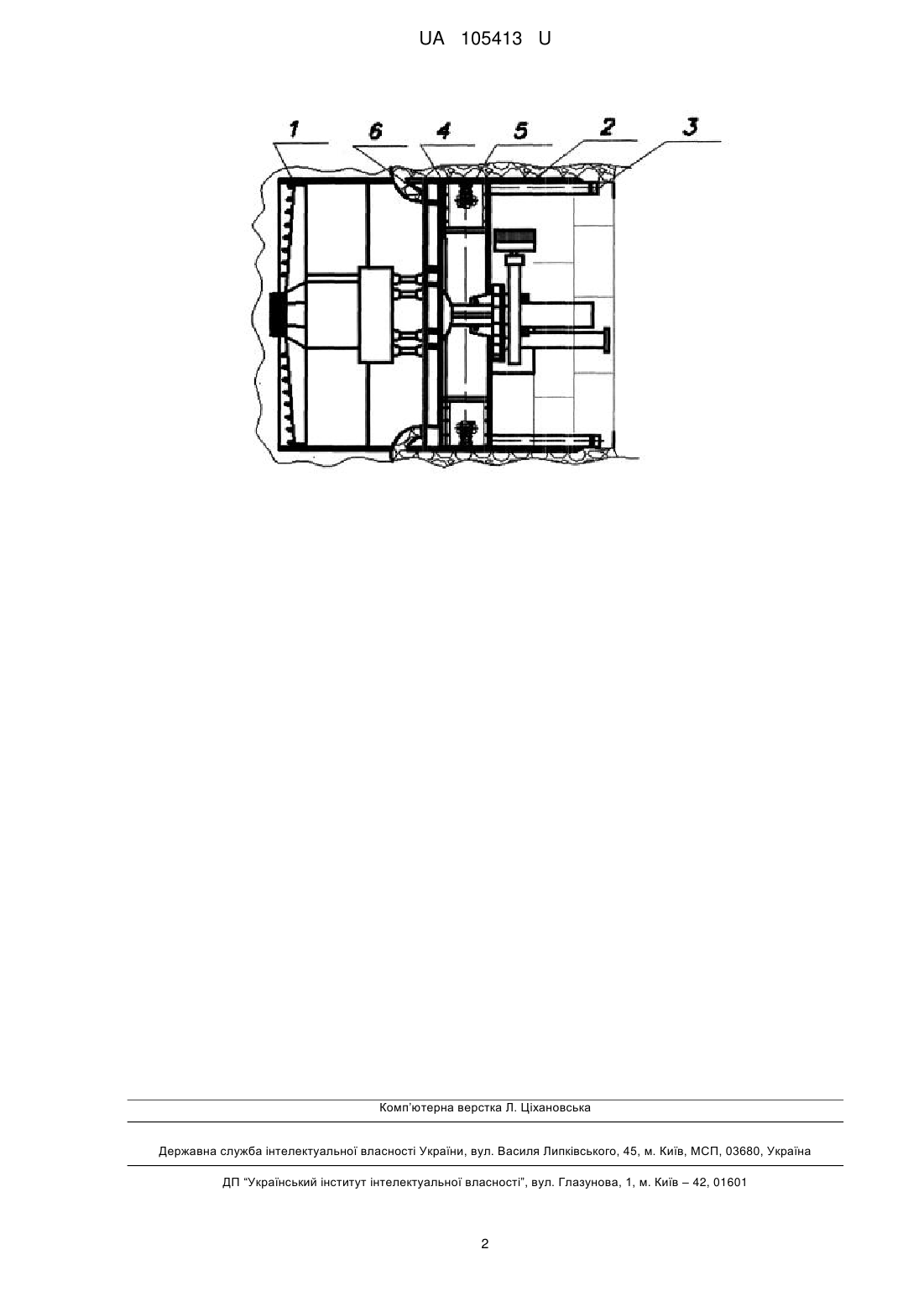

Реферат: Пристрій для зведення підземних споруд, що містить прохідницький щит, щитові домкрати і формуючу секцію опалубки. Периферія обичайки прохідницького щита розділена на частини, між якими встановлено активний віброелемент, до якого приєднано маятникові вібратори. UA 105413 U (12) UA 105413 U UA 105413 U 5 10 15 20 25 30 Корисна модель належить до галузі гірської справи і може використовуватись в щитових тунелепрохідницьких комплексах при будівництві тунелів з збірним і монолітним обробленням. Відомий прохідницький щит (патент на винахід RU 2184237 СІ, МПК E21D11/10, 06.02.2001), що включає корпус, формуючу секцію опалубки, перехідні секції опалубки і підтримуючу опалубку. Найбільш наближеним за технічною суттю та досягуваним ефектом до рішення, що пропонується, є пристрій для зведення підземної споруди (патент на винахід UA 48800, МПК E21D 9/06, 12.04.2010), який прийнято за найближчий аналог і складається з прохідницького щита, щитових домкратів і формуючої секції опалубки. Недоліком цього та інших існуючих аналогів є те, що при роботі машин не відбувається утворення ущільненого бетонного масиву. В основу корисної моделі поставлена задача утворення ущільненого бетонного масиву по внутрішній периферії тунелю з метою збільшення його несучої здібності шляхом розділення прохідницького щита на частини, між якими встановлено активний віброелемент, до якого приєднані маятникові вібратори, коливання яких ущільнюють будівельну суміш по внутрішній периферії підземної споруди. Поставлена задача вирішується тим, що в пристрій для зведення підземної споруди, що містить прохідницький щит, щитові домкрати і формуючу секцію опалубки, новим є те, що периферія обичайки прохідницького щита розділена на частини, між якими встановлено активний віброелемент, до якого приєднані маятникові вібратори. Суть корисної моделі пояснює креслення. На кресленні зображено вигляд в розрізі пристрою для зведення підземної споруди. Пристрій для зведення підземної споруди (кресл.), який містить прохідницький щит 1 і формуючі секцію опалубки 2, всередині яких розташовані щитові домкрати 3. Периферія обичайки прохідницького щита 1 розділена на частини, між якими встановлено активний віброелемент 4 з зовнішнім розміром, рівним діаметру прохідницького щита 1. Для реалізації необхідного режиму коливань до віброелемента 4 приєднано маятникові вібратори 5. Подача будівельної суміші відбувається через патрубки 6. Пристрій працює таким чином. Щитові домкрати 3 рухають щит 1, формуючу секцію опалубки 2 в напрямку вибою. Будівельна суміш подається в затрубний простір прохідницького щита 1 через патрубки 6. Маятникові вібратори 5 приводять в дію активний віброелемент 4, який вібраційно ущільнює будівельну суміш. Ущільнення бетонного масиву по внутрішній периферії підземної споруди відбувається за рахунок вібрування її активним віброелементом, до якого приєднані маятникові вібратори. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Пристрій для зведення підземних споруд, що містить прохідницький щит, щитові домкрати і формуючу секцію опалубки, який відрізняється тим, що периферія обичайки прохідницького щита розділена на частини, між якими встановлено активний віброелемент, до якого приєднано маятникові вібратори. 1 UA 105413 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
