Вітроелектростанція оніпка на даху

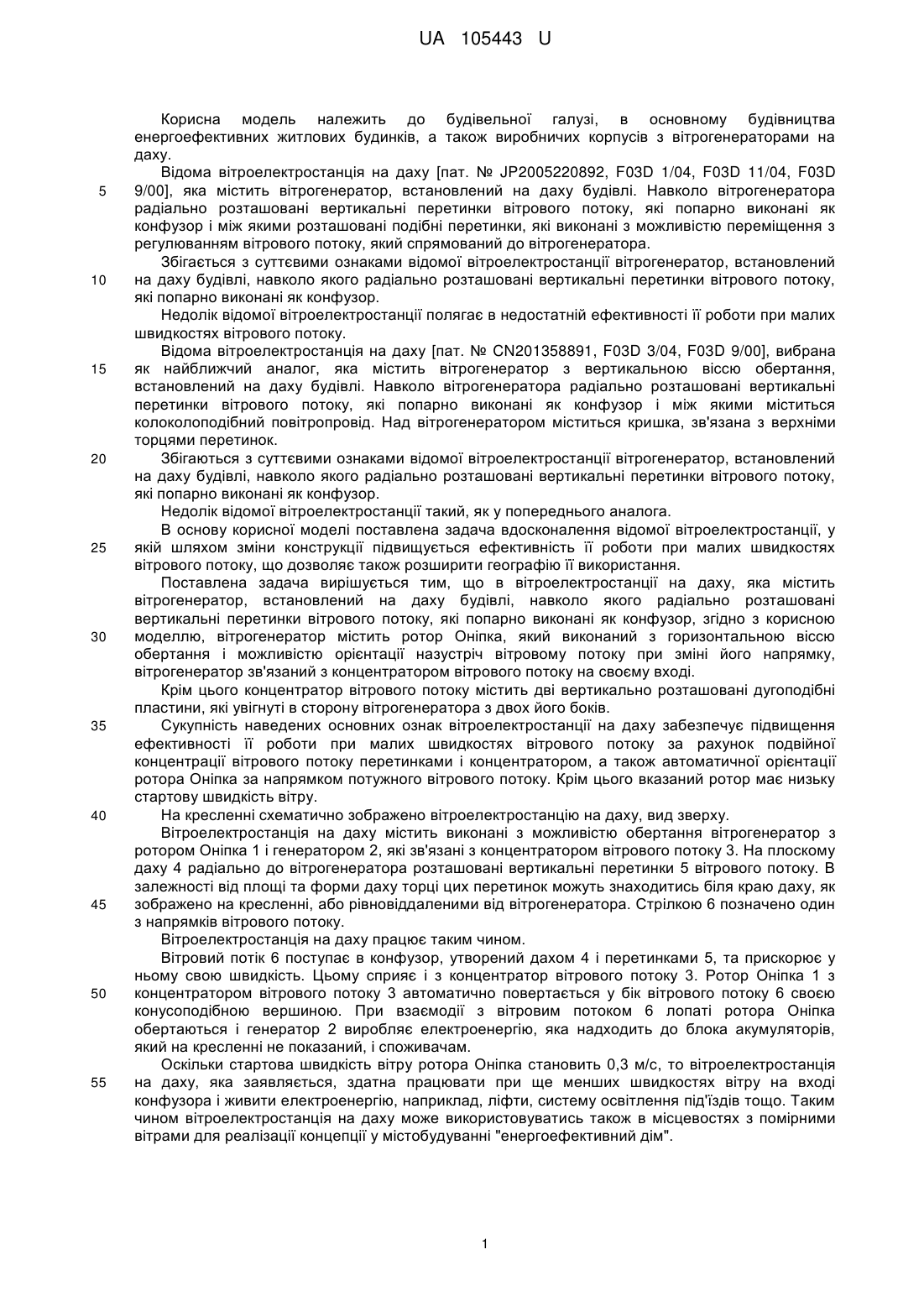

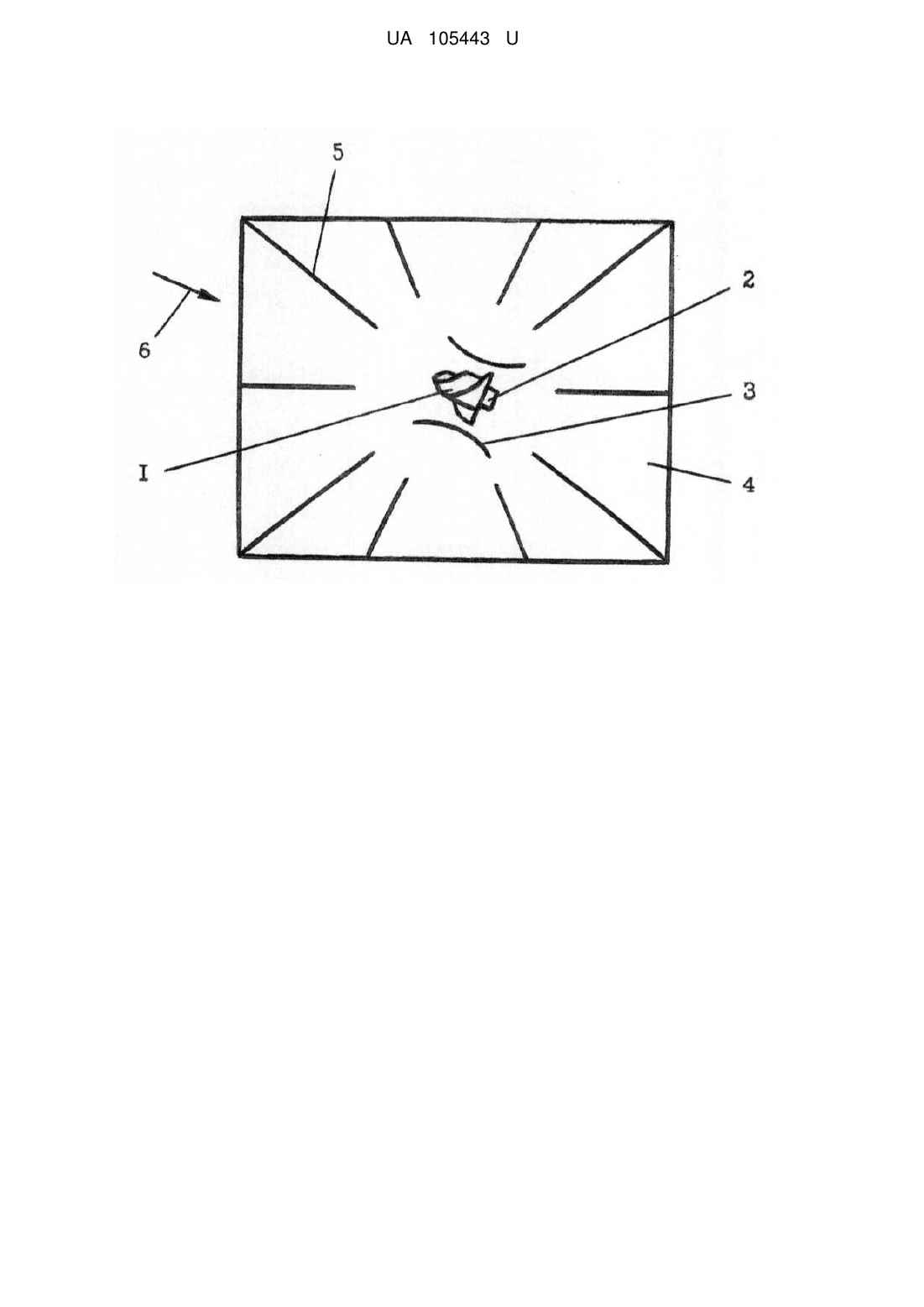

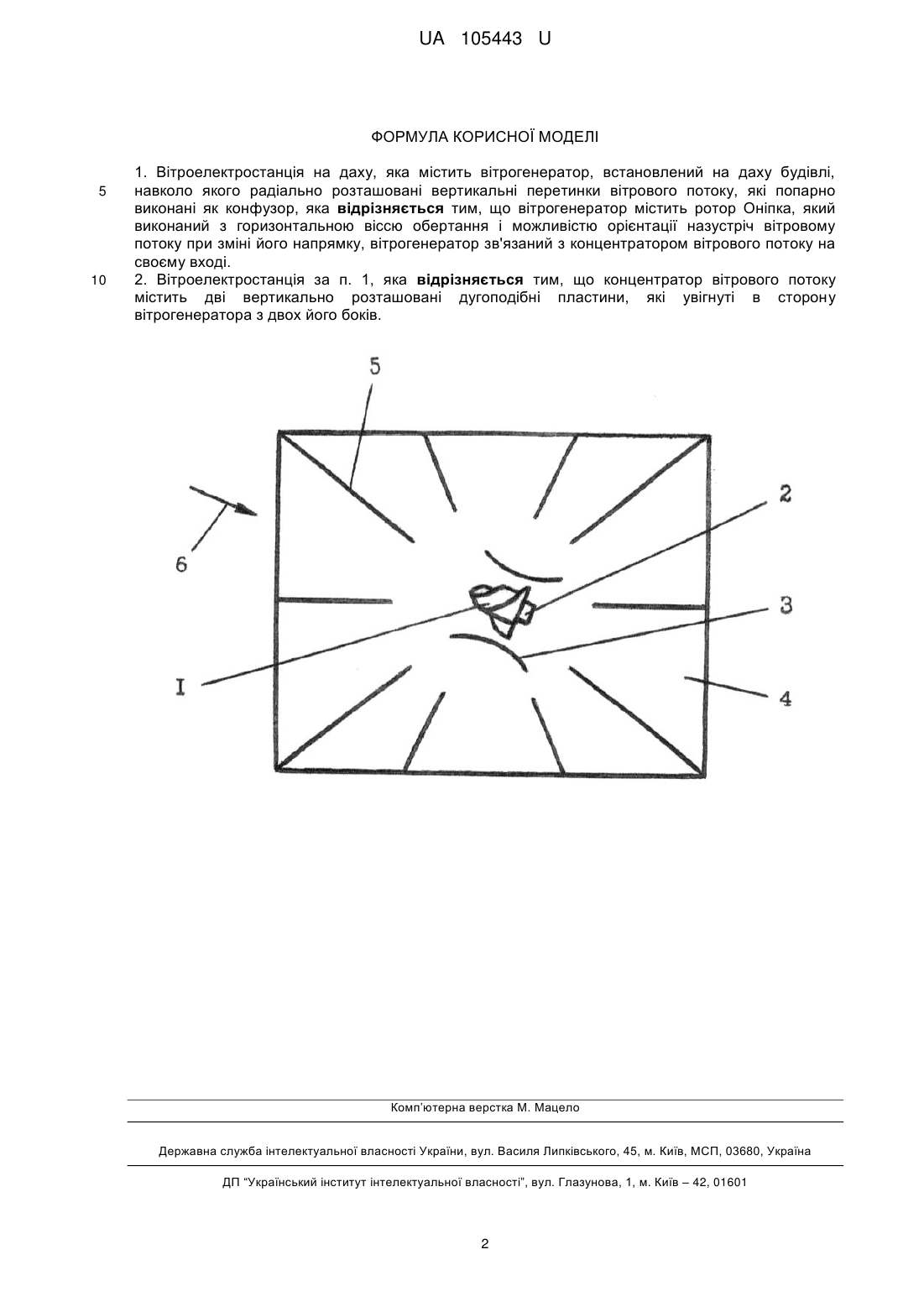

Реферат: Вітроелектростанція на даху містить вітрогенератор, встановлений на даху будівлі, навколо якого радіально розташовані вертикальні перетинки вітрового потоку, які попарно виконані як конфузор. Вітрогенератор містить ротор Оніпка, який виконаний з горизонтальною віссю обертання і можливістю орієнтації назустріч вітровому потоку при зміні його напрямку, вітрогенератор зв'язаний з концентратором вітрового потоку на своєму вході. UA 105443 U (12) UA 105443 U UA 105443 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до будівельної галузі, в основному будівництва енергоефективних житлових будинків, а також виробничих корпусів з вітрогенераторами на даху. Відома вітроелектростанція на даху [пат. № JP2005220892, F03D 1/04, F03D 11/04, F03D 9/00], яка містить вітрогенератор, встановлений на даху будівлі. Навколо вітрогенератора радіально розташовані вертикальні перетинки вітрового потоку, які попарно виконані як конфузор і між якими розташовані подібні перетинки, які виконані з можливістю переміщення з регулюванням вітрового потоку, який спрямований до вітрогенератора. Збігається з суттєвими ознаками відомої вітроелектростанції вітрогенератор, встановлений на даху будівлі, навколо якого радіально розташовані вертикальні перетинки вітрового потоку, які попарно виконані як конфузор. Недолік відомої вітроелектростанції полягає в недостатній ефективності її роботи при малих швидкостях вітрового потоку. Відома вітроелектростанція на даху [пат. № CN201358891, F03D 3/04, F03D 9/00], вибрана як найближчий аналог, яка містить вітрогенератор з вертикальною віссю обертання, встановлений на даху будівлі. Навколо вітрогенератора радіально розташовані вертикальні перетинки вітрового потоку, які попарно виконані як конфузор і між якими міститься колоколоподібний повітропровід. Над вітрогенератором міститься кришка, зв'язана з верхніми торцями перетинок. Збігаються з суттєвими ознаками відомої вітроелектростанції вітрогенератор, встановлений на даху будівлі, навколо якого радіально розташовані вертикальні перетинки вітрового потоку, які попарно виконані як конфузор. Недолік відомої вітроелектростанції такий, як у попереднього аналога. В основу корисної моделі поставлена задача вдосконалення відомої вітроелектростанції, у якій шляхом зміни конструкції підвищується ефективність її роботи при малих швидкостях вітрового потоку, що дозволяє також розширити географію її використання. Поставлена задача вирішується тим, що в вітроелектростанції на даху, яка містить вітрогенератор, встановлений на даху будівлі, навколо якого радіально розташовані вертикальні перетинки вітрового потоку, які попарно виконані як конфузор, згідно з корисною моделлю, вітрогенератор містить ротор Оніпка, який виконаний з горизонтальною віссю обертання і можливістю орієнтації назустріч вітровому потоку при зміні його напрямку, вітрогенератор зв'язаний з концентратором вітрового потоку на своєму вході. Крім цього концентратор вітрового потоку містить дві вертикально розташовані дугоподібні пластини, які увігнуті в сторону вітрогенератора з двох його боків. Сукупність наведених основних ознак вітроелектростанції на даху забезпечує підвищення ефективності її роботи при малих швидкостях вітрового потоку за рахунок подвійної концентрації вітрового потоку перетинками і концентратором, а також автоматичної орієнтації ротора Оніпка за напрямком потужного вітрового потоку. Крім цього вказаний ротор має низьку стартову швидкість вітру. На кресленні схематично зображено вітроелектростанцію на даху, вид зверху. Вітроелектростанція на даху містить виконані з можливістю обертання вітрогенератор з ротором Оніпка 1 і генератором 2, які зв'язані з концентратором вітрового потоку 3. На плоскому даху 4 радіально до вітрогенератора розташовані вертикальні перетинки 5 вітрового потоку. В залежності від площі та форми даху торці цих перетинок можуть знаходитись біля краю даху, як зображено на кресленні, або рівновіддаленими від вітрогенератора. Стрілкою 6 позначено один з напрямків вітрового потоку. Вітроелектростанція на даху працює таким чином. Вітровий потік 6 поступає в конфузор, утворений дахом 4 і перетинками 5, та прискорює у ньому свою швидкість. Цьому сприяє і з концентратор вітрового потоку 3. Ротор Оніпка 1 з концентратором вітрового потоку 3 автоматично повертається у бік вітрового потоку 6 своєю конусоподібною вершиною. При взаємодії з вітровим потоком 6 лопаті ротора Оніпка обертаються і генератор 2 виробляє електроенергію, яка надходить до блока акумуляторів, який на кресленні не показаний, і споживачам. Оскільки стартова швидкість вітру ротора Оніпка становить 0,3 м/с, то вітроелектростанція на даху, яка заявляється, здатна працювати при ще менших швидкостях вітру на вході конфузора і живити електроенергію, наприклад, ліфти, систему освітлення під'їздів тощо. Таким чином вітроелектростанція на даху може використовуватись також в місцевостях з помірними вітрами для реалізації концепції у містобудуванні "енергоефективний дім". 1 UA 105443 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Вітроелектростанція на даху, яка містить вітрогенератор, встановлений на даху будівлі, навколо якого радіально розташовані вертикальні перетинки вітрового потоку, які попарно виконані як конфузор, яка відрізняється тим, що вітрогенератор містить ротор Оніпка, який виконаний з горизонтальною віссю обертання і можливістю орієнтації назустріч вітровому потоку при зміні його напрямку, вітрогенератор зв'язаний з концентратором вітрового потоку на своєму вході. 2. Вітроелектростанція за п. 1, яка відрізняється тим, що концентратор вітрового потоку містить дві вертикально розташовані дугоподібні пластини, які увігнуті в сторону вітрогенератора з двох його боків. Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
