Вітроелектростанція на породному відвалі

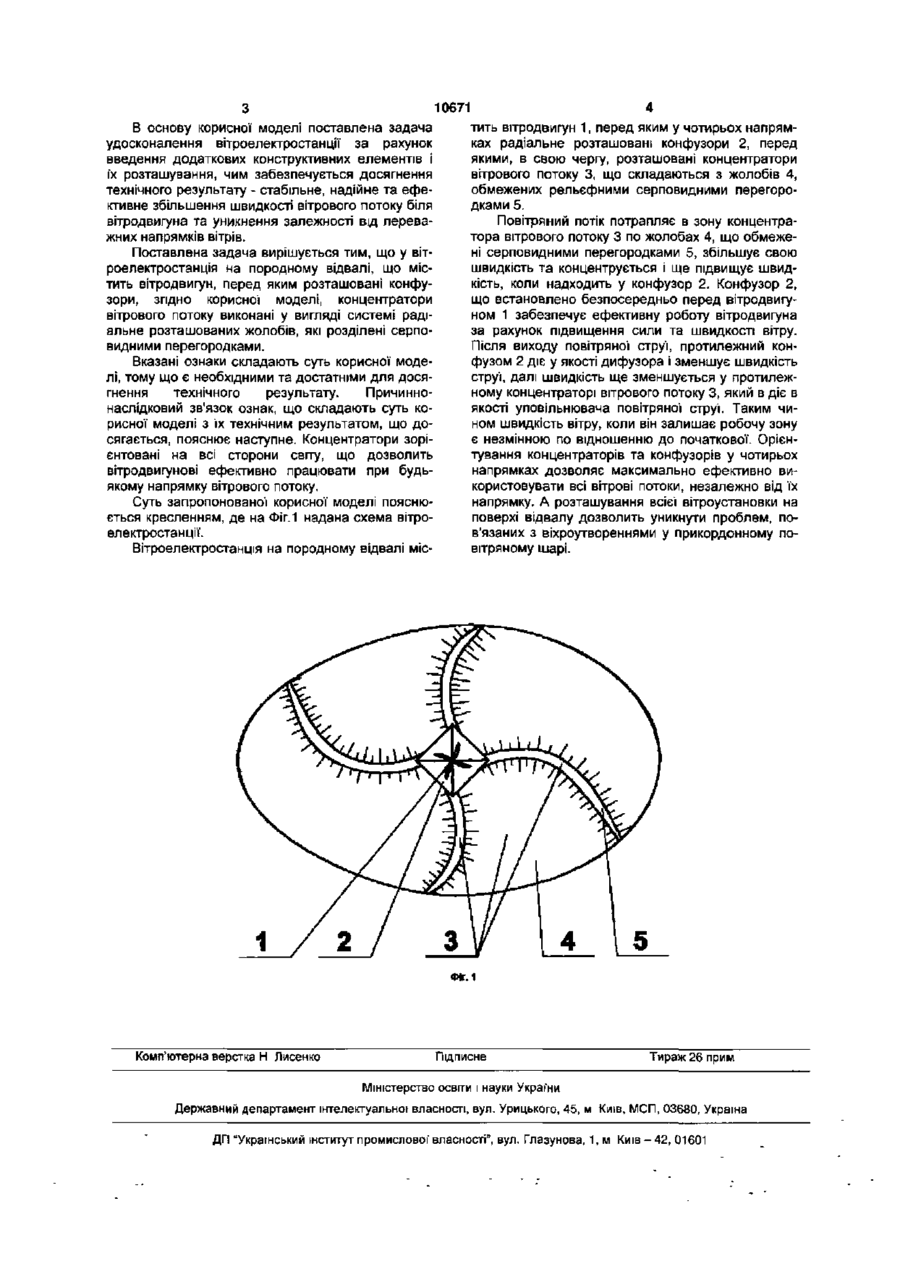

Вітроелектростанція на породному відвалі, що містить вітродвигун, перед яким розташовані конфузори та концентратори вітрового потоку, яка відрізняється тим, що концентратори вітрового потоку виконано у вигляді системи радіально розташованих на поверхні відвалу жолобів, які розділені серпоподібними перегородками. Корисна модель відноситься до вітроенергетики, а саме - до проблеми підвищення ефективності роботи вітроелектростанцій. Переважно може бути використана для вітроелектростанцій, розміщених в степових зонах, зонах міської забудови та при наявності відвалів породи підприємств гірничої промисловості. Відома вітроелектроустановка [а.с. СРСР №1471709, кл. F03D9/02, опубл. 7.04.89, БИ №13], що складається з концентратору повітряного потоку, який містить конфузори та горловини. У горловині встановлено турбогенератор. Конфузори та горловини розміщено по черзі перед основним конфузором. Усі конфузори та горловини розміщено в масиві гори. Всі горловини виконано у вигляді циліндричних каналів. Ротор і статор турбогенератора мають велику осьову довжину, що наближується до довжини каналу горловини, що підвищує потужність станції за рахунок потужності генератора, з одного боку, та за рахунок посилення повітряного потоку перед турбіною, з іншого боку. При роботі вітроелектростанції повітряний потік проходячи конфузор та горловини підвищує швидкість за рахунок зменшення перерізу. Аналог не забезпечує технічного результату, тому що низька потужність його зумовлена можливістю роботи тільки при одному напрямку вітрового потоку; пристрій вимагає великої трудоємкості при будівництві каналів для розташування вітростанції; при роботі станції існує такий недолік, як велика швидкість виходу повітряної струї' з конфузору, що може зумовлювати збільшення пилоутворення в місці виходу. F03D3/04, опубл. 07.11.86. Бюл №41], яка містить вітродвигун, барабанне вітроколесо з лопастями, що закріплені на горизонтальному валі та встановлений перед вітроколесом коробчастий конфузор. Вітродвигун обладании додатковим конфузором, що встановлений за вітроколесом, а його вихідний отвір розташовано нижче вала вітродвигуна. Пристрій працює таким чином. Повітряний потік збільшує швидкість у конфузорі, діє на лопаті та викликає обертання вітроколеса. При зміні напрямку вітру на протилежний повітряний потік потрапляє на лопаті вітроколеса через протилежний конфузор. Конфузори забезпечують роботу вітродвигуна у широкому діапазоні кутів напрямку вітрів. Найбільш близький аналог не забезпечує необхідного технічного результату за таких причин: Найбільш близьким аналогом по технічній сутності є вітростанція [а.с. СРСР №1268792, кл. - низька потужність при розташуванні в прикордонному повітряному шарі; - залежність ефективності роботи від напрямку вітрового потоку. Робота вітродвигуна ефективна тільки при двох протилежних напрямках вітру; - низька небезпека при можливому руйнуванні двигуна та можливість розльоту поруйнованих лопастей на великі відстані; - велика швидкість виходу повітряної струї з конфузору, що може обумовлювати збільшення пилоутворення в місці виходу; - необхідність додаткового обслуговування заслонок. Ознаками найбільш близького аналога, шо збігаються з ознаками корисної моделі, що заявляється є: 1. Вітродвигун. 2. Конфузори, що розташовані перед вітродвигуном. 3. Концентратори вітрового потоку. 1 (О о 10671 В основу корисної моделі поставлена задача тить вітродвигун 1, перед яким у чотирьох напрямудосконалення вітроелектростанції за рахунок ках радіальне розташовані конфузори 2, перед введення додаткових конструктивних елементів І якими, в свою чергу, розташовані концентратори їх розташування, чим забезпечується досягнення вітрового потоку 3, що складаються з жолобів 4, технічного результату - стабільне, надійне та ефеобмежених рельєфними серповидними перегороктивне збільшення швидкості вітрового потоку біля дками 5. вітродвигуна та уникнення залежності від переваПовітряний потік потрапляє в зону концентражних напрямків вітрів. тора вітрового потоку 3 по жолобах 4, що обмежені серповидними перегородками 5, збільшує свою Поставлена задача вирішується тим, що у вітшвидкість та концентрується і ще підвищує швидроелектростанція на породному відвалі, що міскість, коли надходить у конфузор 2. Конфузор 2, тить вітродвигун, перед яким розташовані конфущо встановлено безпосередньо перед вітродвигузори, згідно корисної моделі, концентратори ном 1 забезпечує ефективну роботу вітродвигуна вітрового потоку виконані у вигляді системі радіза рахунок підвищення сили та швидкості вітру. альне розташованих жолобів, які розділені серпоПісля виходу повітряної струї, протилежний конвидними перегородками. фузом 2 діє у якості дифузора і зменшує швидкість Вказані ознаки складають суть корисної модеструї, далі швидкість ще зменшується у протилежлі, тому що є необхідними та достатніми для досяному концентраторі вітрового потоку 3, який в діє в гнення технічного результату. Причинноякості уповільнювача повітряної струї. Таким чинаслідковий зв'язок ознак, що складають суть коном швидкість вітру, коли він залишає робочу зону рисної моделі з їх технічним результатом, що доє незмінною по відношенню до початкової. Орієнсягається, пояснює наступне. Концентратори зорітування концентраторів та конфузорів у чотирьох єнтовані на всі сторони світу, що дозволить напрямках дозволяє максимально ефективно вивітродвигунові ефективно працювати при будькористовувати всі вітрові потоки, незалежно від їх якому напрямку вітрового потоку. напрямку. А розташування всієї вітроустановки на Суть запропонованої корисної моделі пояснюповерхі відвалу дозволить уникнути проблем, поється кресленням, де на Фіг. 1 надана схема вітров'язаних з віхроутвореннями у прикордонному поелектростанції. вітряному шарі. Вітроелектростанція на породному відвалі міс Фіг. 1 Комп'ютерна верстка Н Лисенко Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової1 власності", вул. Глазунова, 1, м Київ-42, 01601
