Мобільний дім

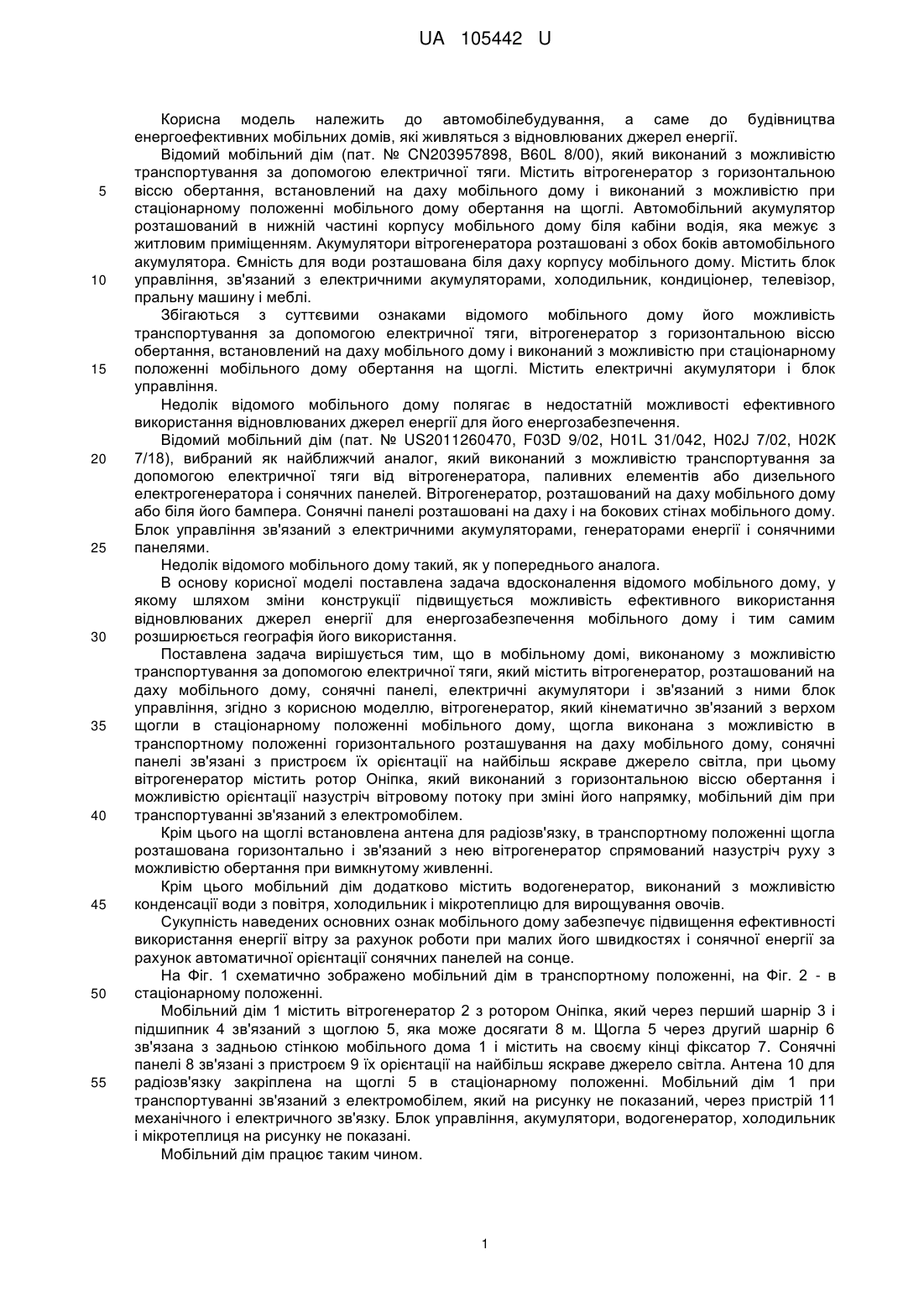

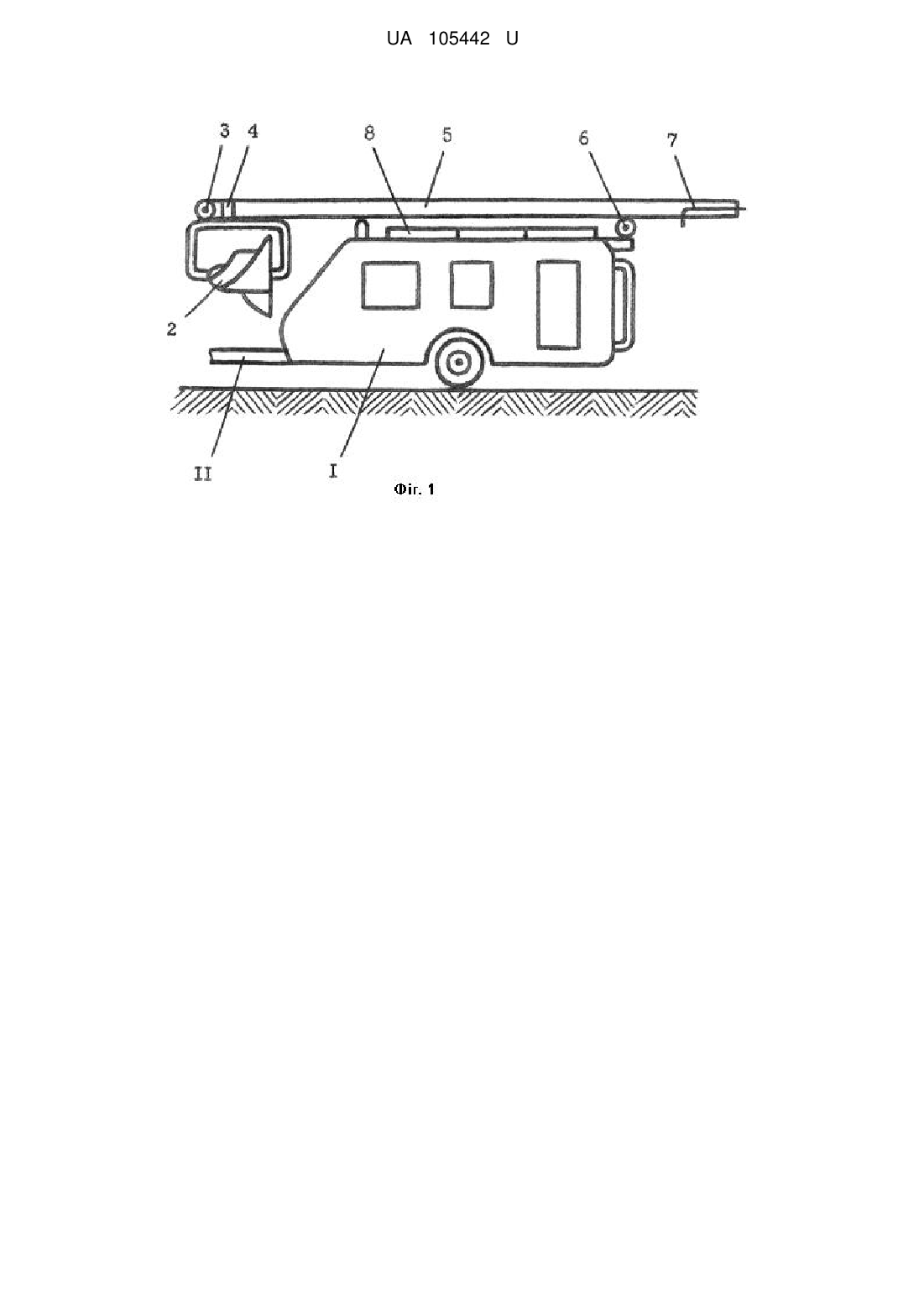

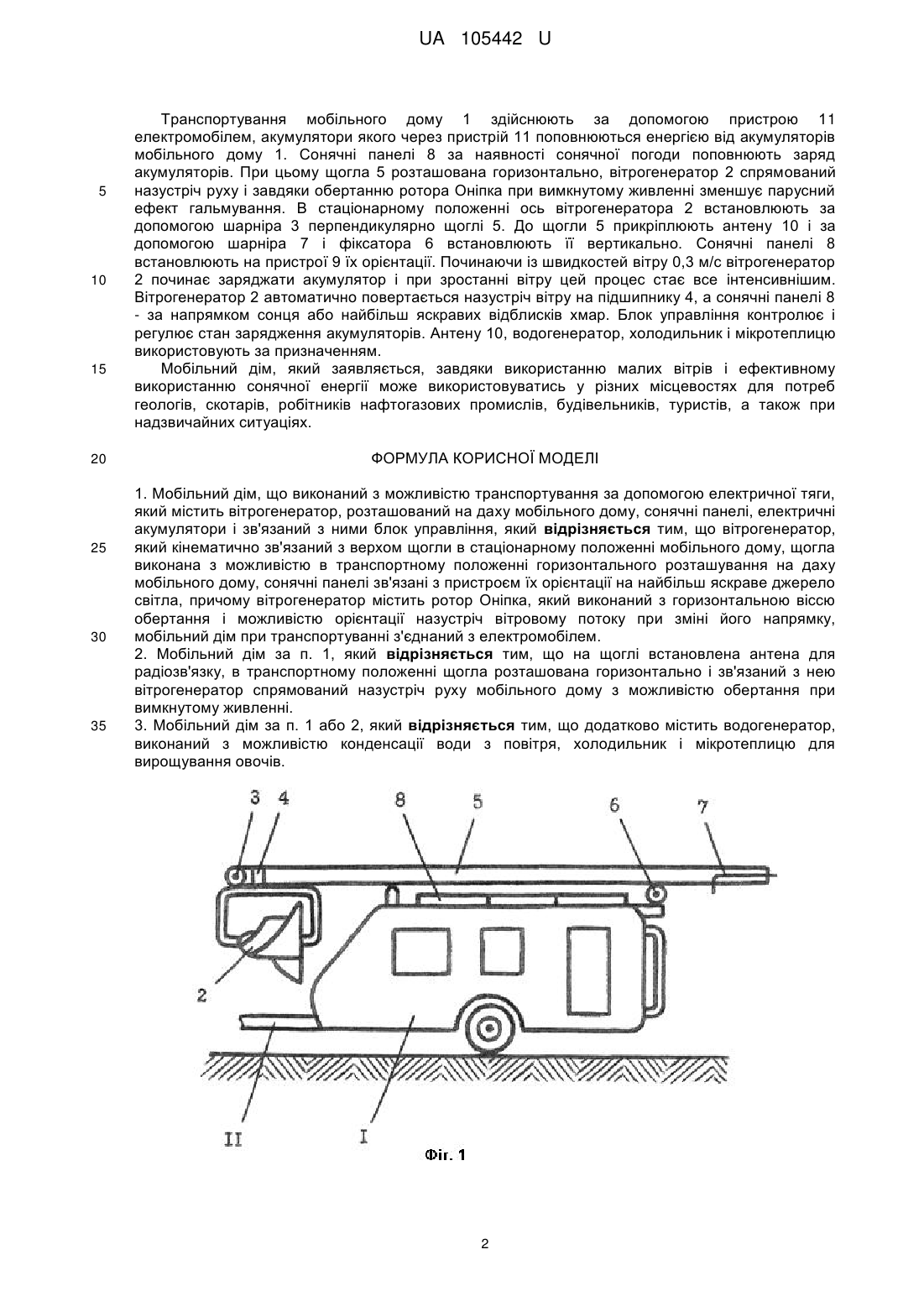

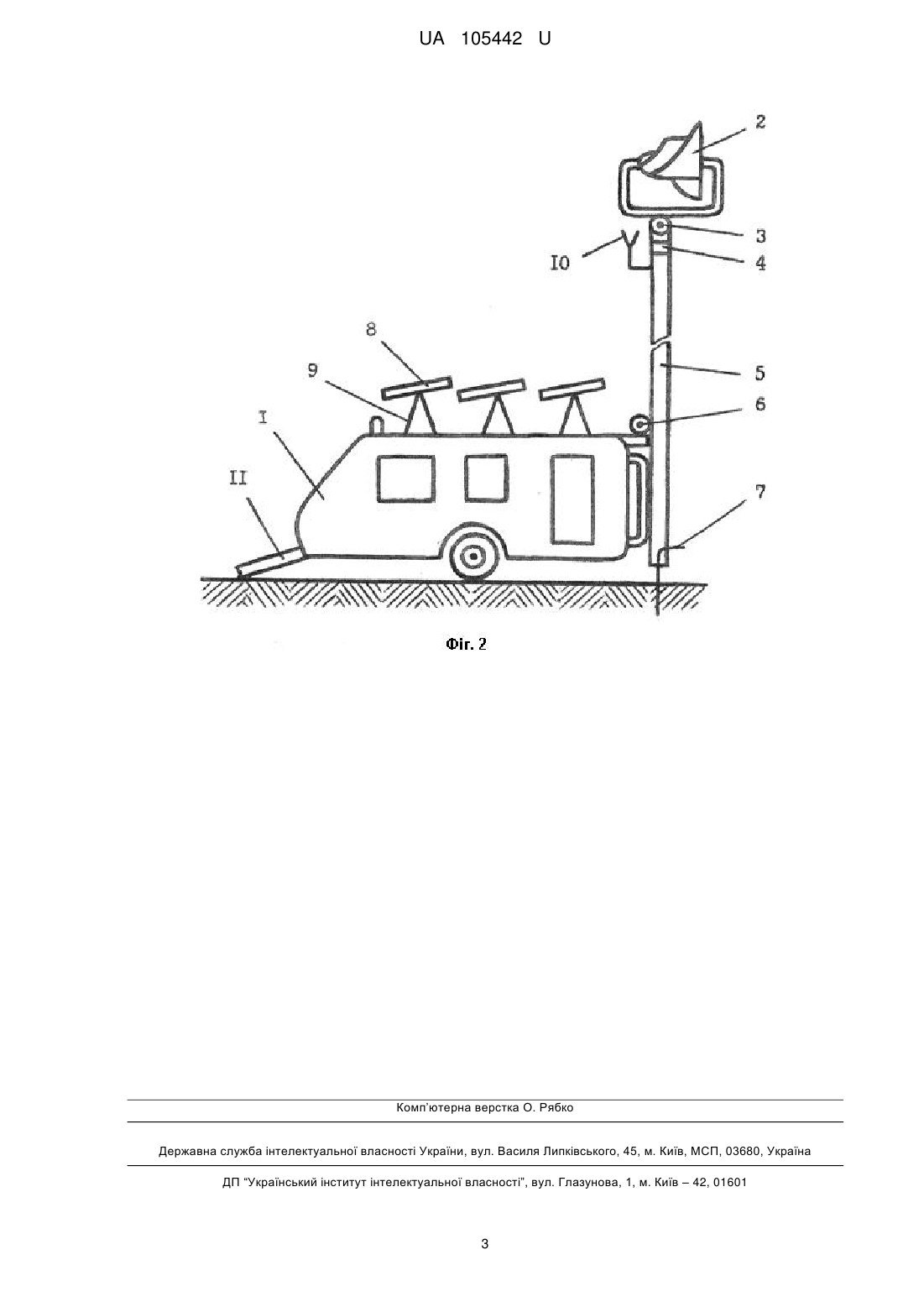

Реферат: Мобільний дім виконаний з можливістю транспортування за допомогою електричної тяги, який містить вітрогенератор, розташований на даху мобільного дому, сонячні панелі, електричні акумулятори і зв'язаний з ними блок управління. Вітрогенератор кінематично зв'язаний з верхом щогли в стаціонарному положенні мобільного дому, щогла виконана з можливістю в транспортному положенні горизонтального розташування на даху мобільного дому, сонячні панелі зв'язані з пристроєм їх орієнтації на найбільш яскраве джерело світла. Вітрогенератор містить ротор Оніпка, який виконаний з горизонтальною віссю обертання і можливістю орієнтації назустріч вітровому потоку при зміні його напрямку, мобільний дім при транспортуванні з'єднаний з електромобілем. UA 105442 U (12) UA 105442 U UA 105442 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до автомобілебудування, а саме до будівництва енергоефективних мобільних домів, які живляться з відновлюваних джерел енергії. Відомий мобільний дім (пат. № CN203957898, B60L 8/00), який виконаний з можливістю транспортування за допомогою електричної тяги. Містить вітрогенератор з горизонтальною віссю обертання, встановлений на даху мобільного дому і виконаний з можливістю при стаціонарному положенні мобільного дому обертання на щоглі. Автомобільний акумулятор розташований в нижній частині корпусу мобільного дому біля кабіни водія, яка межує з житловим приміщенням. Акумулятори вітрогенератора розташовані з обох боків автомобільного акумулятора. Ємність для води розташована біля даху корпусу мобільного дому. Містить блок управління, зв'язаний з електричними акумуляторами, холодильник, кондиціонер, телевізор, пральну машину і меблі. Збігаються з суттєвими ознаками відомого мобільного дому його можливість транспортування за допомогою електричної тяги, вітрогенератор з горизонтальною віссю обертання, встановлений на даху мобільного дому і виконаний з можливістю при стаціонарному положенні мобільного дому обертання на щоглі. Містить електричні акумулятори і блок управління. Недолік відомого мобільного дому полягає в недостатній можливості ефективного використання відновлюваних джерел енергії для його енергозабезпечення. Відомий мобільний дім (пат. № US2011260470, F03D 9/02, H01L 31/042, H02J 7/02, Н02К 7/18), вибраний як найближчий аналог, який виконаний з можливістю транспортування за допомогою електричної тяги від вітрогенератора, паливних елементів або дизельного електрогенератора і сонячних панелей. Вітрогенератор, розташований на даху мобільного дому або біля його бампера. Сонячні панелі розташовані на даху і на бокових стінах мобільного дому. Блок управління зв'язаний з електричними акумуляторами, генераторами енергії і сонячними панелями. Недолік відомого мобільного дому такий, як у попереднього аналога. В основу корисної моделі поставлена задача вдосконалення відомого мобільного дому, у якому шляхом зміни конструкції підвищується можливість ефективного використання відновлюваних джерел енергії для енергозабезпечення мобільного дому і тим самим розширюється географія його використання. Поставлена задача вирішується тим, що в мобільному домі, виконаному з можливістю транспортування за допомогою електричної тяги, який містить вітрогенератор, розташований на даху мобільного дому, сонячні панелі, електричні акумулятори і зв'язаний з ними блок управління, згідно з корисною моделлю, вітрогенератор, який кінематично зв'язаний з верхом щогли в стаціонарному положенні мобільного дому, щогла виконана з можливістю в транспортному положенні горизонтального розташування на даху мобільного дому, сонячні панелі зв'язані з пристроєм їх орієнтації на найбільш яскраве джерело світла, при цьому вітрогенератор містить ротор Оніпка, який виконаний з горизонтальною віссю обертання і можливістю орієнтації назустріч вітровому потоку при зміні його напрямку, мобільний дім при транспортуванні зв'язаний з електромобілем. Крім цього на щоглі встановлена антена для радіозв'язку, в транспортному положенні щогла розташована горизонтально і зв'язаний з нею вітрогенератор спрямований назустріч руху з можливістю обертання при вимкнутому живленні. Крім цього мобільний дім додатково містить водогенератор, виконаний з можливістю конденсації води з повітря, холодильник і мікротеплицю для вирощування овочів. Сукупність наведених основних ознак мобільного дому забезпечує підвищення ефективності використання енергії вітру за рахунок роботи при малих його швидкостях і сонячної енергії за рахунок автоматичної орієнтації сонячних панелей на сонце. На Фіг. 1 схематично зображено мобільний дім в транспортному положенні, на Фіг. 2 - в стаціонарному положенні. Мобільний дім 1 містить вітрогенератор 2 з ротором Оніпка, який через перший шарнір 3 і підшипник 4 зв'язаний з щоглою 5, яка може досягати 8 м. Щогла 5 через другий шарнір 6 зв'язана з задньою стінкою мобільного дома 1 і містить на своєму кінці фіксатор 7. Сонячні панелі 8 зв'язані з пристроєм 9 їх орієнтації на найбільш яскраве джерело світла. Антена 10 для радіозв'язку закріплена на щоглі 5 в стаціонарному положенні. Мобільний дім 1 при транспортуванні зв'язаний з електромобілем, який на рисунку не показаний, через пристрій 11 механічного і електричного зв'язку. Блок управління, акумулятори, водогенератор, холодильник і мікротеплиця на рисунку не показані. Мобільний дім працює таким чином. 1 UA 105442 U 5 10 15 20 25 30 35 Транспортування мобільного дому 1 здійснюють за допомогою пристрою 11 електромобілем, акумулятори якого через пристрій 11 поповнюються енергією від акумуляторів мобільного дому 1. Сонячні панелі 8 за наявності сонячної погоди поповнюють заряд акумуляторів. При цьому щогла 5 розташована горизонтально, вітрогенератор 2 спрямований назустріч руху і завдяки обертанню ротора Оніпка при вимкнутому живленні зменшує парусний ефект гальмування. В стаціонарному положенні ось вітрогенератора 2 встановлюють за допомогою шарніра 3 перпендикулярно щоглі 5. До щогли 5 прикріплюють антену 10 і за допомогою шарніра 7 і фіксатора 6 встановлюють її вертикально. Сонячні панелі 8 встановлюють на пристрої 9 їх орієнтації. Починаючи із швидкостей вітру 0,3 м/с вітрогенератор 2 починає заряджати акумулятор і при зростанні вітру цей процес стає все інтенсивнішим. Вітрогенератор 2 автоматично повертається назустріч вітру на підшипнику 4, а сонячні панелі 8 - за напрямком сонця або найбільш яскравих відблисків хмар. Блок управління контролює і регулює стан зарядження акумуляторів. Антену 10, водогенератор, холодильник і мікротеплицю використовують за призначенням. Мобільний дім, який заявляється, завдяки використанню малих вітрів і ефективному використанню сонячної енергії може використовуватись у різних місцевостях для потреб геологів, скотарів, робітників нафтогазових промислів, будівельників, туристів, а також при надзвичайних ситуаціях. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Мобільний дім, що виконаний з можливістю транспортування за допомогою електричної тяги, який містить вітрогенератор, розташований на даху мобільного дому, сонячні панелі, електричні акумулятори і зв'язаний з ними блок управління, який відрізняється тим, що вітрогенератор, який кінематично зв'язаний з верхом щогли в стаціонарному положенні мобільного дому, щогла виконана з можливістю в транспортному положенні горизонтального розташування на даху мобільного дому, сонячні панелі зв'язані з пристроєм їх орієнтації на найбільш яскраве джерело світла, причому вітрогенератор містить ротор Оніпка, який виконаний з горизонтальною віссю обертання і можливістю орієнтації назустріч вітровому потоку при зміні його напрямку, мобільний дім при транспортуванні з'єднаний з електромобілем. 2. Мобільний дім за п. 1, який відрізняється тим, що на щоглі встановлена антена для радіозв'язку, в транспортному положенні щогла розташована горизонтально і зв'язаний з нею вітрогенератор спрямований назустріч руху мобільного дому з можливістю обертання при вимкнутому живленні. 3. Мобільний дім за п. 1 або 2, який відрізняється тим, що додатково містить водогенератор, виконаний з можливістю конденсації води з повітря, холодильник і мікротеплицю для вирощування овочів. 2 UA 105442 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
