Пристрій для гелікоїдального переміщення круглого прокату

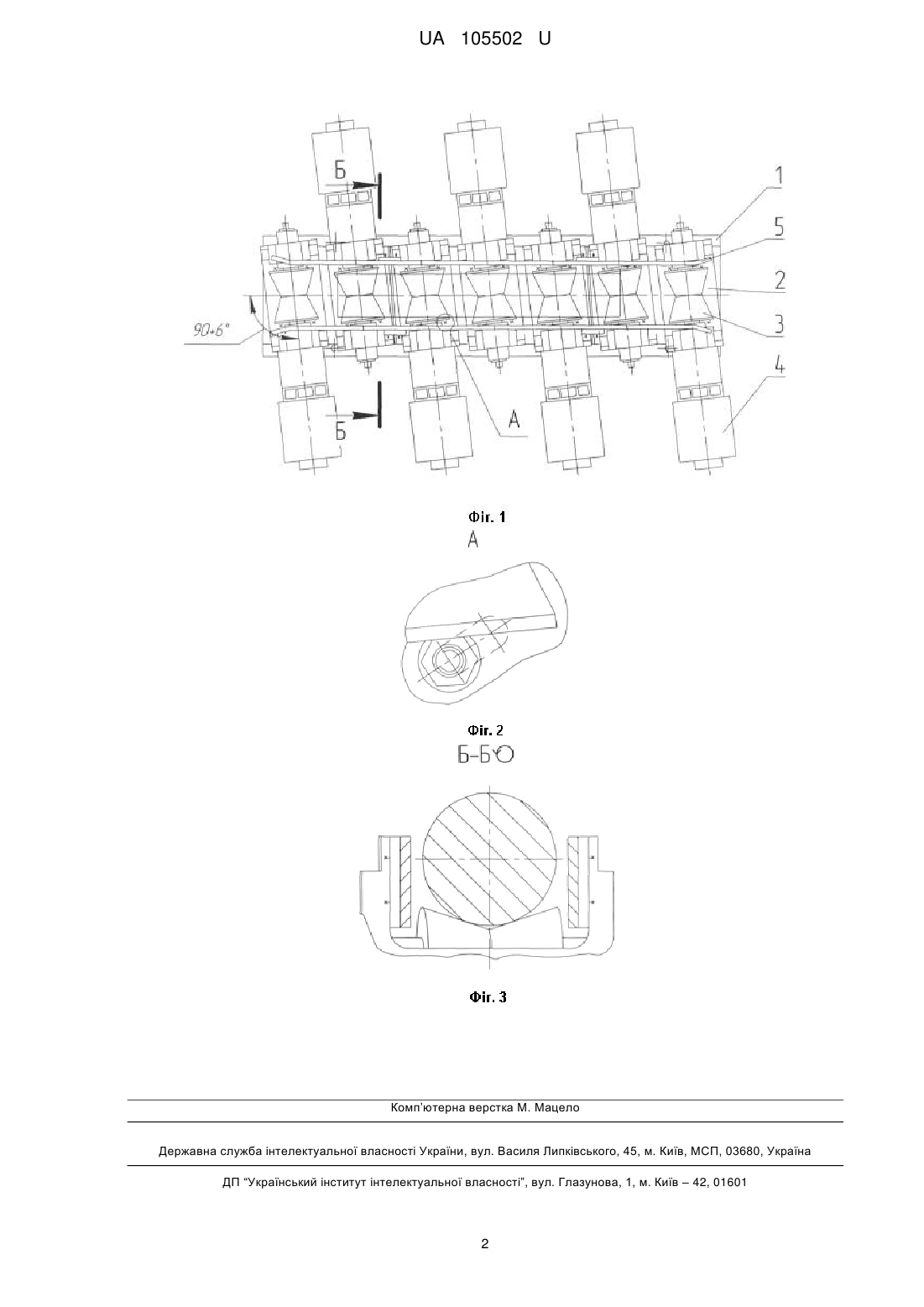

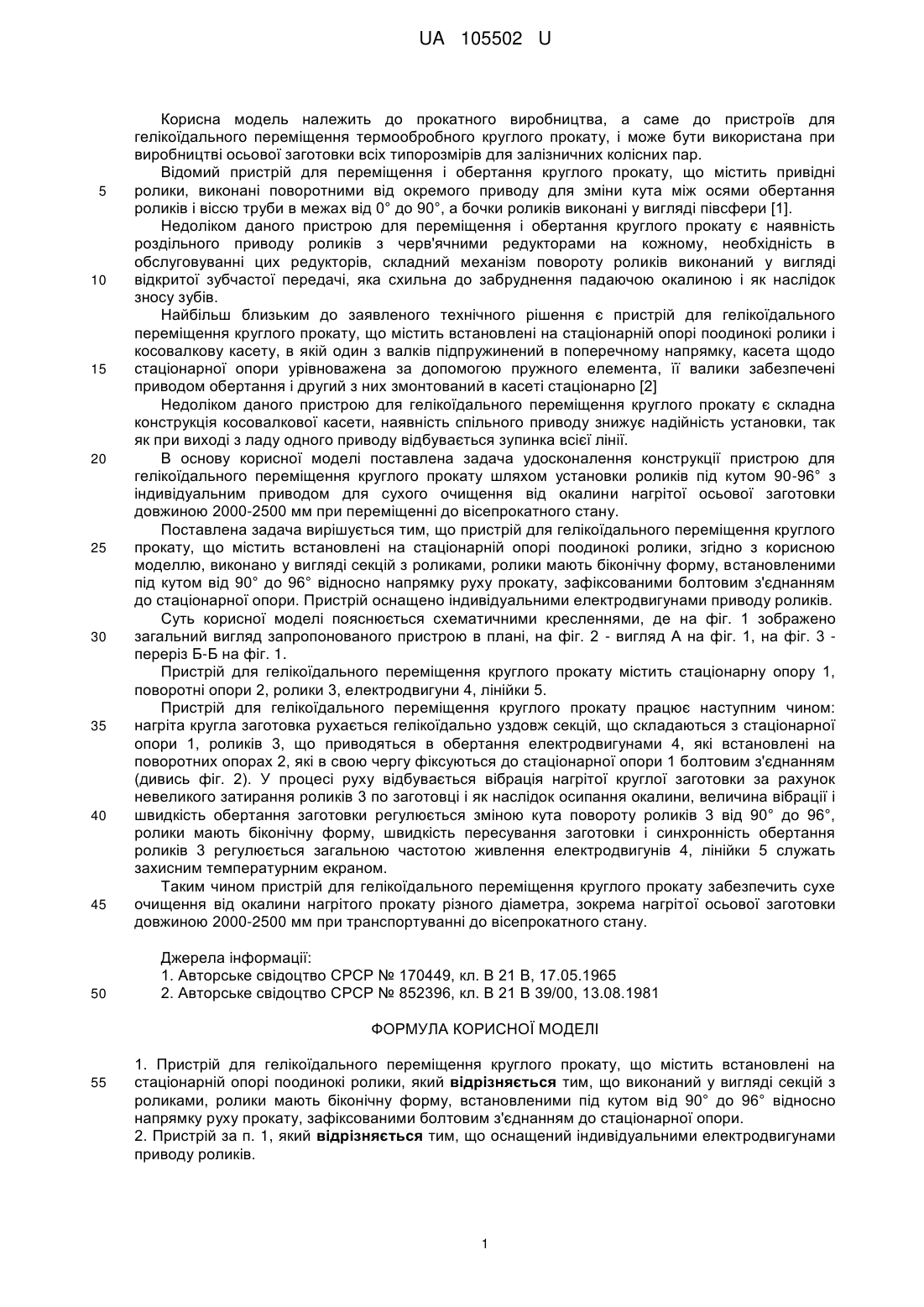

Реферат: Пристрій для гелікоїдального переміщення круглого прокату містить встановлені на стаціонарній опорі поодинокі ролики. Виконаний у вигляді секцій з роликами, ролики мають біконічну форму, встановленими під кутом від 90° до 96° відносно напрямку руху прокату, зафіксованими болтовим з'єднанням до стаціонарної опори. UA 105502 U (12) UA 105502 U UA 105502 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до прокатного виробництва, а саме до пристроїв для гелікоїдального переміщення термообробного круглого прокату, і може бути використана при виробництві осьової заготовки всіх типорозмірів для залізничних колісних пар. Відомий пристрій для переміщення і обертання круглого прокату, що містить привідні ролики, виконані поворотними від окремого приводу для зміни кута між осями обертання роликів і віссю труби в межах від 0° до 90°, а бочки роликів виконані у вигляді півсфери [1]. Недоліком даного пристрою для переміщення і обертання круглого прокату є наявність роздільного приводу роликів з черв'ячними редукторами на кожному, необхідність в обслуговуванні цих редукторів, складний механізм повороту роликів виконаний у вигляді відкритої зубчастої передачі, яка схильна до забруднення падаючою окалиною і як наслідок зносу зубів. Найбільш близьким до заявленого технічного рішення є пристрій для гелікоїдального переміщення круглого прокату, що містить встановлені на стаціонарній опорі поодинокі ролики і косовалкову касету, в якій один з валків підпружинений в поперечному напрямку, касета щодо стаціонарної опори урівноважена за допомогою пружного елемента, її валики забезпечені приводом обертання і другий з них змонтований в касеті стаціонарно [2] Недоліком даного пристрою для гелікоїдального переміщення круглого прокату є складна конструкція косовалкової касети, наявність спільного приводу знижує надійність установки, так як при виході з ладу одного приводу відбувається зупинка всієї лінії. В основу корисної моделі поставлена задача удосконалення конструкції пристрою для гелікоїдального переміщення круглого прокату шляхом установки роликів під кутом 90-96° з індивідуальним приводом для сухого очищення від окалини нагрітої осьової заготовки довжиною 2000-2500 мм при переміщенні до вісепрокатного стану. Поставлена задача вирішується тим, що пристрій для гелікоїдального переміщення круглого прокату, що містить встановлені на стаціонарній опорі поодинокі ролики, згідно з корисною моделлю, виконано у вигляді секцій з роликами, ролики мають біконічну форму, встановленими під кутом від 90° до 96° відносно напрямку руху прокату, зафіксованими болтовим з'єднанням до стаціонарної опори. Пристрій оснащено індивідуальними електродвигунами приводу роликів. Суть корисної моделі пояснюється схематичними кресленнями, де на фіг. 1 зображено загальний вигляд запропонованого пристрою в плані, на фіг. 2 - вигляд А на фіг. 1, на фіг. 3 переріз Б-Б на фіг. 1. Пристрій для гелікоїдального переміщення круглого прокату містить стаціонарну опору 1, поворотні опори 2, ролики 3, електродвигуни 4, лінійки 5. Пристрій для гелікоїдального переміщення круглого прокату працює наступним чином: нагріта кругла заготовка рухається гелікоїдально уздовж секцій, що складаються з стаціонарної опори 1, роликів 3, що приводяться в обертання електродвигунами 4, які встановлені на поворотних опорах 2, які в свою чергу фіксуються до стаціонарної опори 1 болтовим з'єднанням (дивись фіг. 2). У процесі руху відбувається вібрація нагрітої круглої заготовки за рахунок невеликого затирання роликів 3 по заготовці і як наслідок осипання окалини, величина вібрації і швидкість обертання заготовки регулюється зміною кута повороту роликів 3 від 90° до 96°, ролики мають біконічну форму, швидкість пересування заготовки і синхронність обертання роликів 3 регулюється загальною частотою живлення електродвигунів 4, лінійки 5 служать захисним температурним екраном. Таким чином пристрій для гелікоїдального переміщення круглого прокату забезпечить сухе очищення від окалини нагрітого прокату різного діаметра, зокрема нагрітої осьової заготовки довжиною 2000-2500 мм при транспортуванні до вісепрокатного стану. Джерела інформації: 1. Авторське свідоцтво СРСР № 170449, кл. В 21 В, 17.05.1965 2. Авторське свідоцтво СРСР № 852396, кл. В 21 В 39/00, 13.08.1981 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 1. Пристрій для гелікоїдального переміщення круглого прокату, що містить встановлені на стаціонарній опорі поодинокі ролики, який відрізняється тим, що виконаний у вигляді секцій з роликами, ролики маютьбіконічну форму, встановленими під кутом від 90° до 96° відносно напрямку руху прокату, зафіксованими болтовим з'єднанням до стаціонарної опори. 2. Пристрій за п. 1, який відрізняється тим, що оснащений індивідуальними електродвигунами приводу роликів. 1 UA 105502 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
