Зразок для випробування листових матеріалів на зсув в площині листа
Номер патенту: 105573
Опубліковано: 25.03.2016
Автори: Мордач Михайло Олександрович, Мордач Ростислав Олександрович, Савуляк Віктор Валерійович
Формула / Реферат

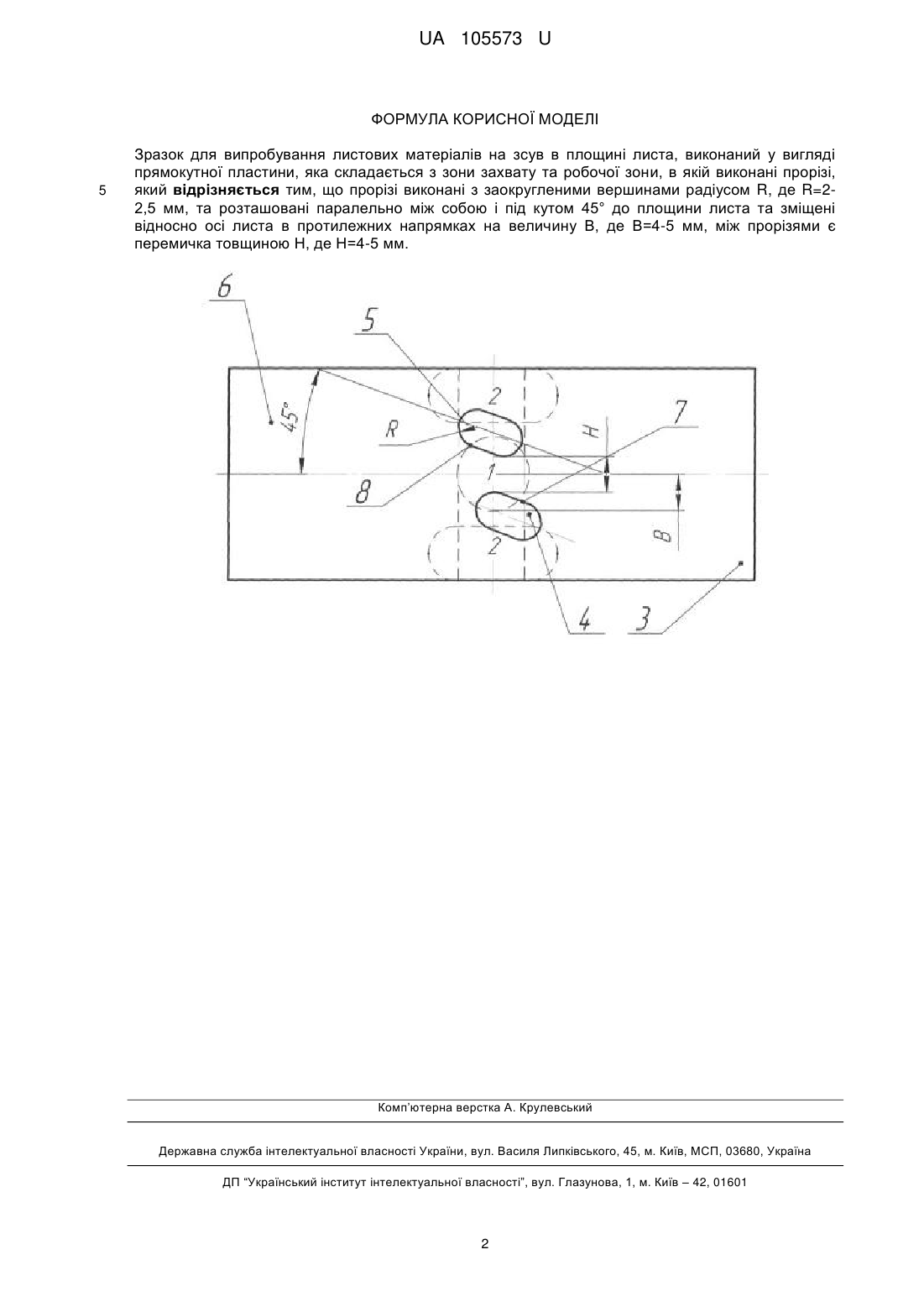

Зразок для випробування листових матеріалів на зсув в площині листа, виконаний у вигляді прямокутної пластини, яка складається з зони захвату та робочої зони, в якій виконані прорізі, який відрізняється тим, що прорізі виконані з заокругленими вершинами радіусом R, де R=2-2,5 мм, та розташовані паралельно між собою і під кутом 45° до площини листа та зміщені відносно осі листа в протилежних напрямках на величину В, де В=4-5 мм, між прорізями є перемичка товщиною Н, де Н=4-5 мм.
Текст

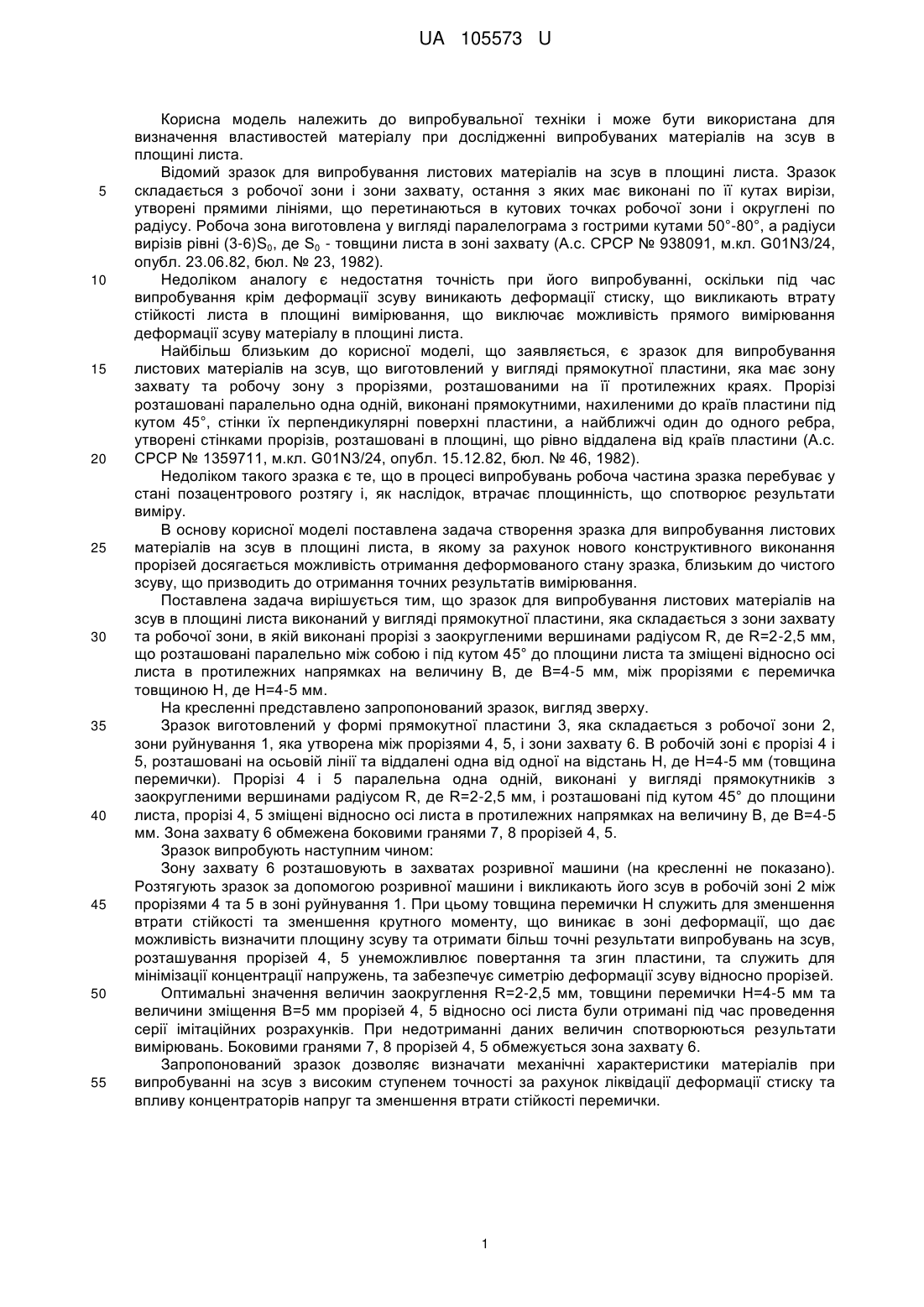

Реферат: Зразок для випробування листових матеріалів на зсув в площині листа виконаний у вигляді прямокутної пластини, яка складається з зони захвату та робочої зони, в якій виконані прорізі. Прорізі виконані з заокругленими вершинами радіусом R, де R=2-2,5 мм, та розташовані паралельно між собою і під кутом 45° до площини листа та зміщені відносно осі листа в протилежних напрямках на величину В, де В=4-5 мм, між прорізями є перемичка товщиною Н, де Н=4-5 мм. UA 105573 U (54) ЗРАЗОК ДЛЯ ВИПРОБУВАННЯ ЛИСТОВИХ МАТЕРІАЛІВ НА ЗСУВ В ПЛОЩИНІ ЛИСТА UA 105573 U UA 105573 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до випробувальної техніки і може бути використана для визначення властивостей матеріалу при дослідженні випробуваних матеріалів на зсув в площині листа. Відомий зразок для випробування листових матеріалів на зсув в площині листа. Зразок складається з робочої зони і зони захвату, остання з яких має виконані по її кутах вирізи, утворені прямими лініями, що перетинаються в кутових точках робочої зони і округлені по радіусу. Робоча зона виготовлена у вигляді паралелограма з гострими кутами 50°-80°, а радіуси вирізів рівні (3-6)S0, де S0 - товщини листа в зоні захвату (А.с. СРСР № 938091, м.кл. G01N3/24, опубл. 23.06.82, бюл. № 23, 1982). Недоліком аналогу є недостатня точність при його випробуванні, оскільки під час випробування крім деформації зсуву виникають деформації стиску, що викликають втрату стійкості листа в площині вимірювання, що виключає можливість прямого вимірювання деформації зсуву матеріалу в площині листа. Найбільш близьким до корисної моделі, що заявляється, є зразок для випробування листових матеріалів на зсув, що виготовлений у вигляді прямокутної пластини, яка має зону захвату та робочу зону з прорізями, розташованими на її протилежних краях. Прорізі розташовані паралельно одна одній, виконані прямокутними, нахиленими до країв пластини під кутом 45°, стінки їх перпендикулярні поверхні пластини, а найближчі один до одного ребра, утворені стінками прорізів, розташовані в площині, що рівно віддалена від країв пластини (А.с. СРСР № 1359711, м.кл. G01N3/24, опубл. 15.12.82, бюл. № 46, 1982). Недоліком такого зразка є те, що в процесі випробувань робоча частина зразка перебуває у стані позацентрового розтягу і, як наслідок, втрачає площинність, що спотворює результати виміру. В основу корисної моделі поставлена задача створення зразка для випробування листових матеріалів на зсув в площині листа, в якому за рахунок нового конструктивного виконання прорізей досягається можливість отримання деформованого стану зразка, близьким до чистого зсуву, що призводить до отримання точних результатів вимірювання. Поставлена задача вирішується тим, що зразок для випробування листових матеріалів на зсув в площині листа виконаний у вигляді прямокутної пластини, яка складається з зони захвату та робочої зони, в якій виконані прорізі з заокругленими вершинами радіусом R, де R=2-2,5 мм, що розташовані паралельно між собою і під кутом 45° до площини листа та зміщені відносно осі листа в протилежних напрямках на величину В, де В=4-5 мм, між прорізями є перемичка товщиною Н, де Н=4-5 мм. На кресленні представлено запропонований зразок, вигляд зверху. Зразок виготовлений у формі прямокутної пластини 3, яка складається з робочої зони 2, зони руйнування 1, яка утворена між прорізями 4, 5, і зони захвату 6. В робочій зоні є прорізі 4 і 5, розташовані на осьовій лінії та віддалені одна від одної на відстань Н, де Н=4-5 мм (товщина перемички). Прорізі 4 і 5 паралельна одна одній, виконані у вигляді прямокутників з заокругленими вершинами радіусом R, де R=2-2,5 мм, і розташовані під кутом 45° до площини листа, прорізі 4, 5 зміщені відносно осі листа в протилежних напрямках на величину В, де В=4-5 мм. Зона захвату 6 обмежена боковими гранями 7, 8 прорізей 4, 5. Зразок випробують наступним чином: Зону захвату 6 розташовують в захватах розривної машини (на кресленні не показано). Розтягують зразок за допомогою розривної машини і викликають його зсув в робочій зоні 2 між прорізями 4 та 5 в зоні руйнування 1. При цьому товщина перемички Н служить для зменшення втрати стійкості та зменшення крутного моменту, що виникає в зоні деформації, що дає можливість визначити площину зсуву та отримати більш точні результати випробувань на зсув, розташування прорізей 4, 5 унеможливлює повертання та згин пластини, та служить для мінімізації концентрації напружень, та забезпечує симетрію деформації зсуву відносно прорізей. Оптимальні значення величин заокруглення R=2-2,5 мм, товщини перемички Н=4-5 мм та величини зміщення В=5 мм прорізей 4, 5 відносно осі листа були отримані під час проведення серії імітаційних розрахунків. При недотриманні даних величин спотворюються результати вимірювань. Боковими гранями 7, 8 прорізей 4, 5 обмежується зона захвату 6. Запропонований зразок дозволяє визначати механічні характеристики матеріалів при випробуванні на зсув з високим ступенем точності за рахунок ліквідації деформації стиску та впливу концентраторів напруг та зменшення втрати стійкості перемички. 1 UA 105573 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Зразок для випробування листових матеріалів на зсув в площині листа, виконаний у вигляді прямокутної пластини, яка складається з зони захвату та робочої зони, в якій виконані прорізі, який відрізняється тим, що прорізі виконані з заокругленими вершинами радіусом R, де R=22,5 мм, та розташовані паралельно між собою і під кутом 45° до площини листа та зміщені відносно осі листа в протилежних напрямках на величину В, де В=4-5 мм, між прорізями є перемичка товщиною Н, де Н=4-5 мм. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
Назва патенту англійськоюSpecimen for shearing test of sheet materials in the sheet plane
Автори англійськоюSavuliak Viktor Valeriiovych, Mordach Myhailo Oleksandrovych, Mordach Rostyslav Oleksandrovych
Назва патенту російськоюОбразец для испытания листовых материалов на сдвиг в плоскости листа
Автори російськоюСавуляк Виктор Валериевич, Мордач Михаил Александрович, Мордач Ростислав Александрович
МПК / Мітки
МПК: G01N 3/24
Мітки: випробування, листових, зразок, площині, листа, зсув, матеріалів
