Пристрій для отримання тепла в системах опалення та гарячого водопостачання

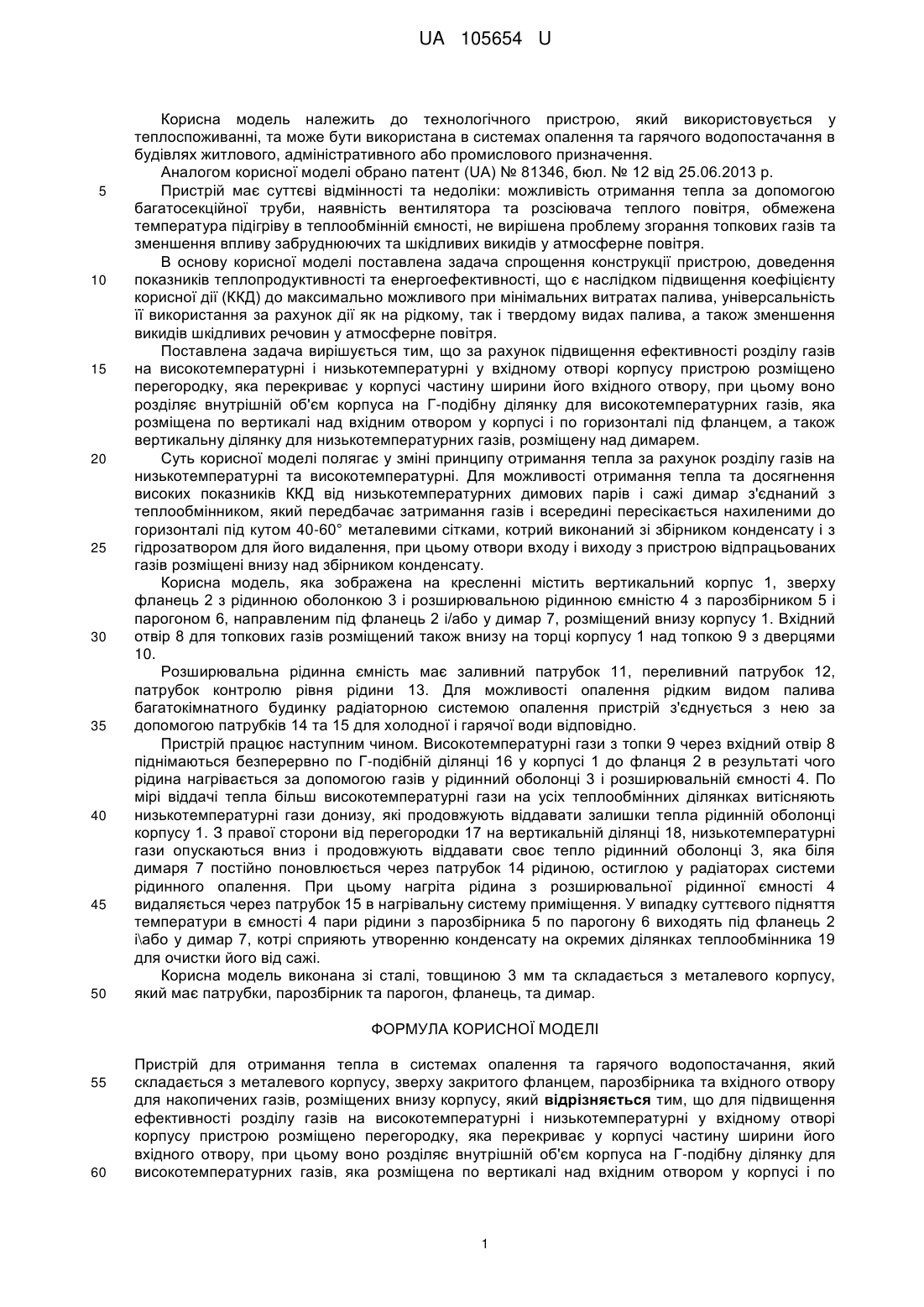

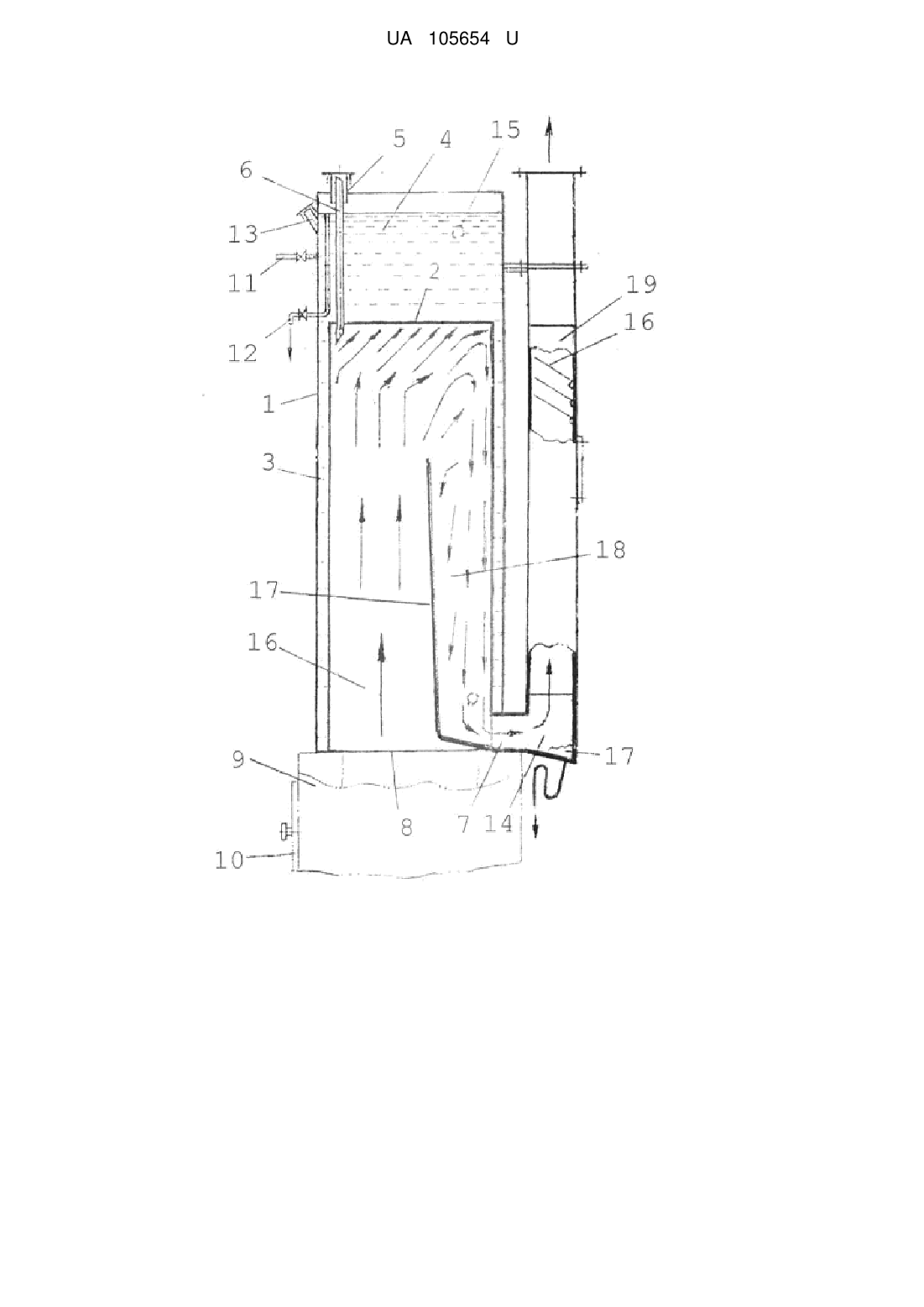

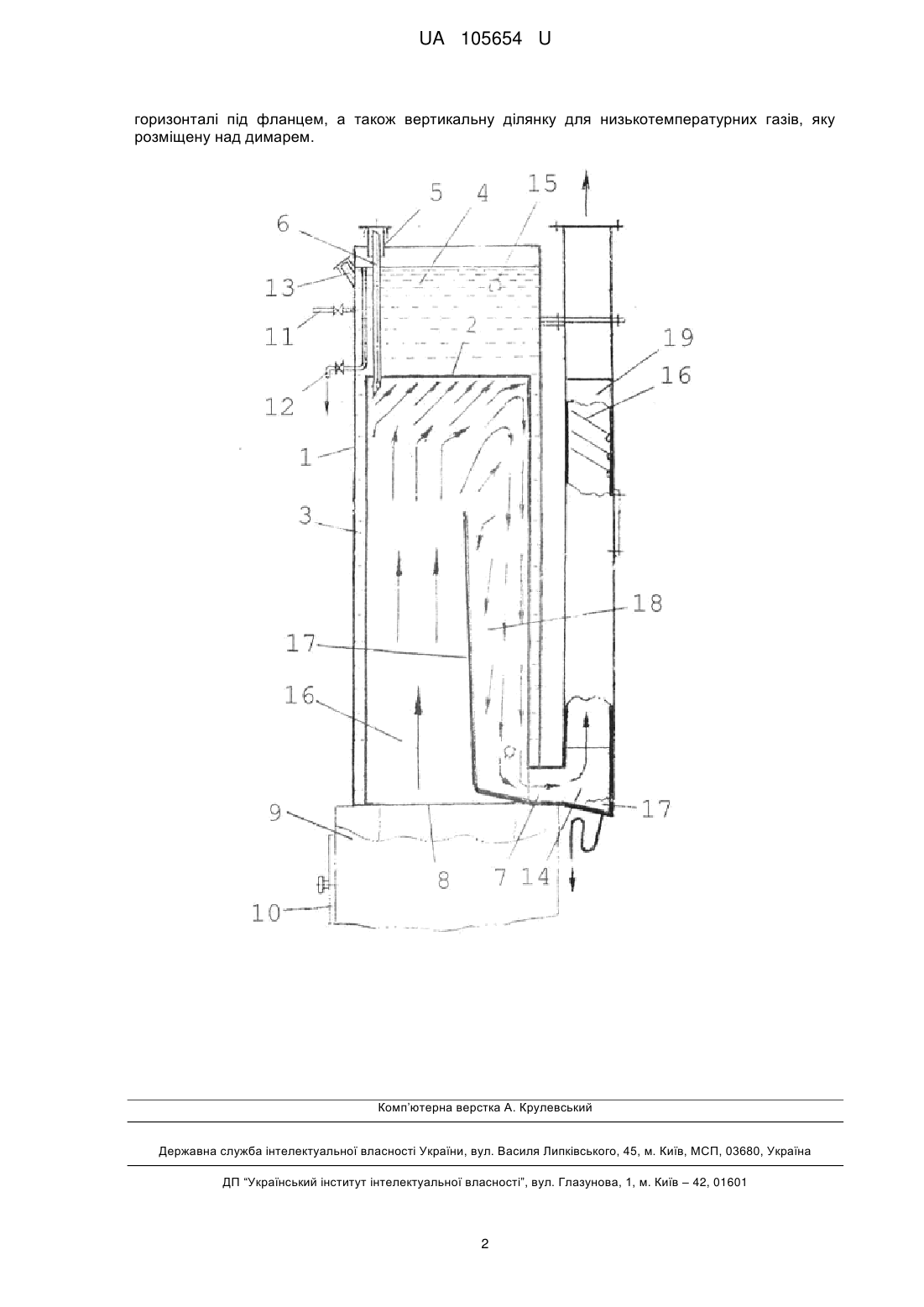

Реферат: UA 105654 U UA 105654 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до технологічного пристрою, який використовується у теплоспоживанні, та може бути використана в системах опалення та гарячого водопостачання в будівлях житлового, адміністративного або промислового призначення. Аналогом корисної моделі обрано патент (UA) № 81346, бюл. № 12 від 25.06.2013 р. Пристрій має суттєві відмінності та недоліки: можливість отримання тепла за допомогою багатосекційної труби, наявність вентилятора та розсіювача теплого повітря, обмежена температура підігріву в теплообмінній ємності, не вирішена проблему згорання топкових газів та зменшення впливу забруднюючих та шкідливих викидів у атмосферне повітря. В основу корисної моделі поставлена задача спрощення конструкції пристрою, доведення показників теплопродуктивності та енергоефективності, що є наслідком підвищення коефіцієнту корисної дії (ККД) до максимально можливого при мінімальних витратах палива, універсальність її використання за рахунок дії як на рідкому, так і твердому видах палива, а також зменшення викидів шкідливих речовин у атмосферне повітря. Поставлена задача вирішується тим, що за рахунок підвищення ефективності розділу газів на високотемпературні і низькотемпературні у вхідному отворі корпусу пристрою розміщено перегородку, яка перекриває у корпусі частину ширини його вхідного отвору, при цьому воно розділяє внутрішній об'єм корпуса на Г-подібну ділянку для високотемпературних газів, яка розміщена по вертикалі над вхідним отвором у корпусі і по горизонталі під фланцем, а також вертикальну ділянку для низькотемпературних газів, розміщену над димарем. Суть корисної моделі полягає у зміні принципу отримання тепла за рахунок розділу газів на низькотемпературні та високотемпературні. Для можливості отримання тепла та досягнення високих показників ККД від низькотемпературних димових парів і сажі димар з'єднаний з теплообмінником, який передбачає затримання газів і всередині пересікається нахиленими до горизонталі під кутом 40-60° металевими сітками, котрий виконаний зі збірником конденсату і з гідрозатвором для його видалення, при цьому отвори входу і виходу з пристрою відпрацьованих газів розміщені внизу над збірником конденсату. Корисна модель, яка зображена на кресленні містить вертикальний корпус 1, зверху фланець 2 з рідинною оболонкою 3 і розширювальною рідинною ємністю 4 з парозбірником 5 і парогоном 6, направленим під фланець 2 і/або у димар 7, розміщений внизу корпусу 1. Вхідний отвір 8 для топкових газів розміщений також внизу на торці корпусу 1 над топкою 9 з дверцями 10. Розширювальна рідинна ємність має заливний патрубок 11, переливний патрубок 12, патрубок контролю рівня рідини 13. Для можливості опалення рідким видом палива багатокімнатного будинку радіаторною системою опалення пристрій з'єднується з нею за допомогою патрубків 14 та 15 для холодної і гарячої води відповідно. Пристрій працює наступним чином. Високотемпературні гази з топки 9 через вхідний отвір 8 піднімаються безперервно по Г-подібній ділянці 16 у корпусі 1 до фланця 2 в результаті чого рідина нагрівається за допомогою газів у рідинний оболонці 3 і розширювальній ємності 4. По мірі віддачі тепла більш високотемпературні гази на усіх теплообмінних ділянках витісняють низькотемпературні гази донизу, які продовжують віддавати залишки тепла рідинній оболонці корпусу 1. З правої сторони від перегородки 17 на вертикальній ділянці 18, низькотемпературні гази опускаються вниз і продовжують віддавати своє тепло рідинний оболонці 3, яка біля димаря 7 постійно поновлюється через патрубок 14 рідиною, остиглою у радіаторах системи рідинного опалення. При цьому нагріта рідина з розширювальної рідинної ємності 4 видаляється через патрубок 15 в нагрівальну систему приміщення. У випадку суттєвого підняття температури в ємності 4 пари рідини з парозбірника 5 по парогону 6 виходять під фланець 2 і\або у димар 7, котрі сприяють утворенню конденсату на окремих ділянках теплообмінника 19 для очистки його від сажі. Корисна модель виконана зі сталі, товщиною 3 мм та складається з металевого корпусу, який має патрубки, парозбірник та парогон, фланець, та димар. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Пристрій для отримання тепла в системах опалення та гарячого водопостачання, який складається з металевого корпусу, зверху закритого фланцем, парозбірника та вхідного отвору для накопичених газів, розміщених внизу корпусу, який відрізняється тим, що для підвищення ефективності розділу газів на високотемпературні і низькотемпературні у вхідному отворі корпусу пристрою розміщено перегородку, яка перекриває у корпусі частину ширини його вхідного отвору, при цьому воно розділяє внутрішній об'єм корпуса на Г-подібну ділянку для високотемпературних газів, яка розміщена по вертикалі над вхідним отвором у корпусі і по 1 UA 105654 U горизонталі під фланцем, а також вертикальну ділянку для низькотемпературних газів, яку розміщену над димарем. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
