Спосіб кріплення лінзи в оправі нарізними кільцями

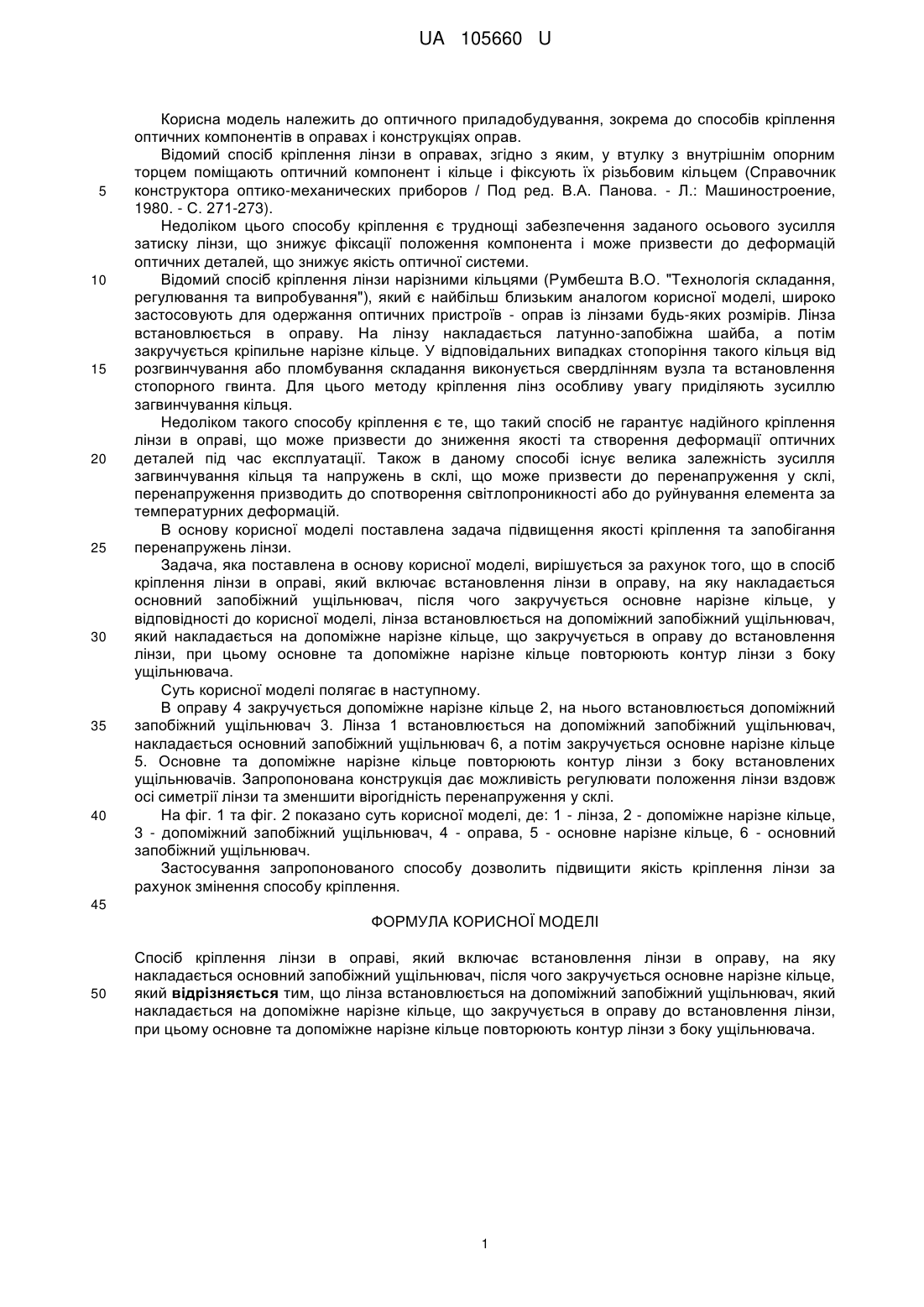

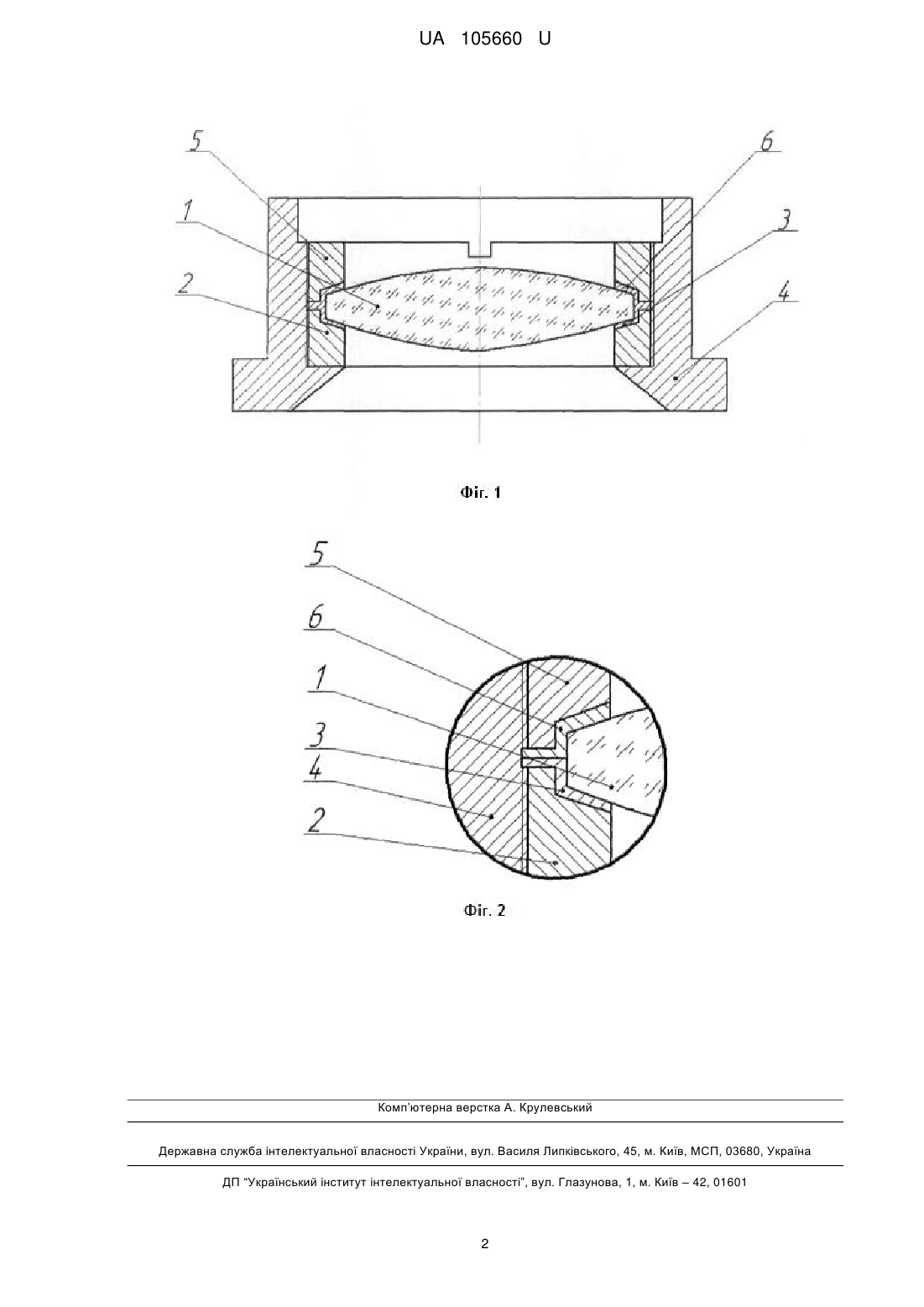

Реферат: Спосіб кріплення лінзи в оправі полягає у тому, що в оправу закручується допоміжне нарізне кільце, на нього встановлюється допоміжний запобіжний ущільнювач, на який встановлюється лінза. Після цього накладається основний запобіжний ущільнювач, а потім закручується основне нарізне кільце. При цьому основне та допоміжне нарізне кільце повторюють контур лінзи з боку ущільнювача. UA 105660 U (54) СПОСІБ КРІПЛЕННЯ ЛІНЗИ В ОПРАВІ НАРІЗНИМИ КІЛЬЦЯМИ UA 105660 U UA 105660 U 5 10 15 20 25 30 35 40 Корисна модель належить до оптичного приладобудування, зокрема до способів кріплення оптичних компонентів в оправах і конструкціях оправ. Відомий спосіб кріплення лінзи в оправах, згідно з яким, у втулку з внутрішнім опорним торцем поміщають оптичний компонент і кільце і фіксують їх різьбовим кільцем (Справочник конструктора оптико-механических приборов / Под ред. В.А. Панова. - Л.: Машиностроение, 1980. - С. 271-273). Недоліком цього способу кріплення є труднощі забезпечення заданого осьового зусилля затиску лінзи, що знижує фіксації положення компонента і може призвести до деформацій оптичних деталей, що знижує якість оптичної системи. Відомий спосіб кріплення лінзи нарізними кільцями (Румбешта В.О. "Технологія складання, регулювання та випробування"), який є найбільш близьким аналогом корисної моделі, широко застосовують для одержання оптичних пристроїв - оправ із лінзами будь-яких розмірів. Лінза встановлюється в оправу. На лінзу накладається латунно-запобіжна шайба, а потім закручується кріпильне нарізне кільце. У відповідальних випадках стопоріння такого кільця від розгвинчування або пломбування складання виконується свердлінням вузла та встановлення стопорного гвинта. Для цього методу кріплення лінз особливу увагу приділяють зусиллю загвинчування кільця. Недоліком такого способу кріплення є те, що такий спосіб не гарантує надійного кріплення лінзи в оправі, що може призвести до зниження якості та створення деформації оптичних деталей під час експлуатації. Також в даному способі існує велика залежність зусилля загвинчування кільця та напружень в склі, що може призвести до перенапруження у склі, перенапруження призводить до спотворення світлопроникності або до руйнування елемента за температурних деформацій. В основу корисної моделі поставлена задача підвищення якості кріплення та запобігання перенапружень лінзи. Задача, яка поставлена в основу корисної моделі, вирішується за рахунок того, що в спосіб кріплення лінзи в оправі, який включає встановлення лінзи в оправу, на яку накладається основний запобіжний ущільнювач, після чого закручується основне нарізне кільце, у відповідності до корисної моделі, лінза встановлюється на допоміжний запобіжний ущільнювач, який накладається на допоміжне нарізне кільце, що закручується в оправу до встановлення лінзи, при цьому основне та допоміжне нарізне кільце повторюють контур лінзи з боку ущільнювача. Суть корисної моделі полягає в наступному. В оправу 4 закручується допоміжне нарізне кільце 2, на нього встановлюється допоміжний запобіжний ущільнювач 3. Лінза 1 встановлюється на допоміжний запобіжний ущільнювач, накладається основний запобіжний ущільнювач 6, а потім закручується основне нарізне кільце 5. Основне та допоміжне нарізне кільце повторюють контур лінзи з боку встановлених ущільнювачів. Запропонована конструкція дає можливість регулювати положення лінзи вздовж осі симетрії лінзи та зменшити вірогідність перенапруження у склі. На фіг. 1 та фіг. 2 показано суть корисної моделі, де: 1 - лінза, 2 - допоміжне нарізне кільце, 3 - допоміжний запобіжний ущільнювач, 4 - оправа, 5 - основне нарізне кільце, 6 - основний запобіжний ущільнювач. Застосування запропонованого способу дозволить підвищити якість кріплення лінзи за рахунок змінення способу кріплення. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Спосіб кріплення лінзи в оправі, який включає встановлення лінзи в оправу, на яку накладається основний запобіжний ущільнювач, після чого закручується основне нарізне кільце, який відрізняється тим, що лінза встановлюється на допоміжний запобіжний ущільнювач, який накладається на допоміжне нарізне кільце, що закручується в оправу до встановлення лінзи, при цьому основне та допоміжне нарізне кільце повторюють контур лінзи з боку ущільнювача. 1 UA 105660 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м.Київ – 42, 01601 2
