Матричний контактний термограф

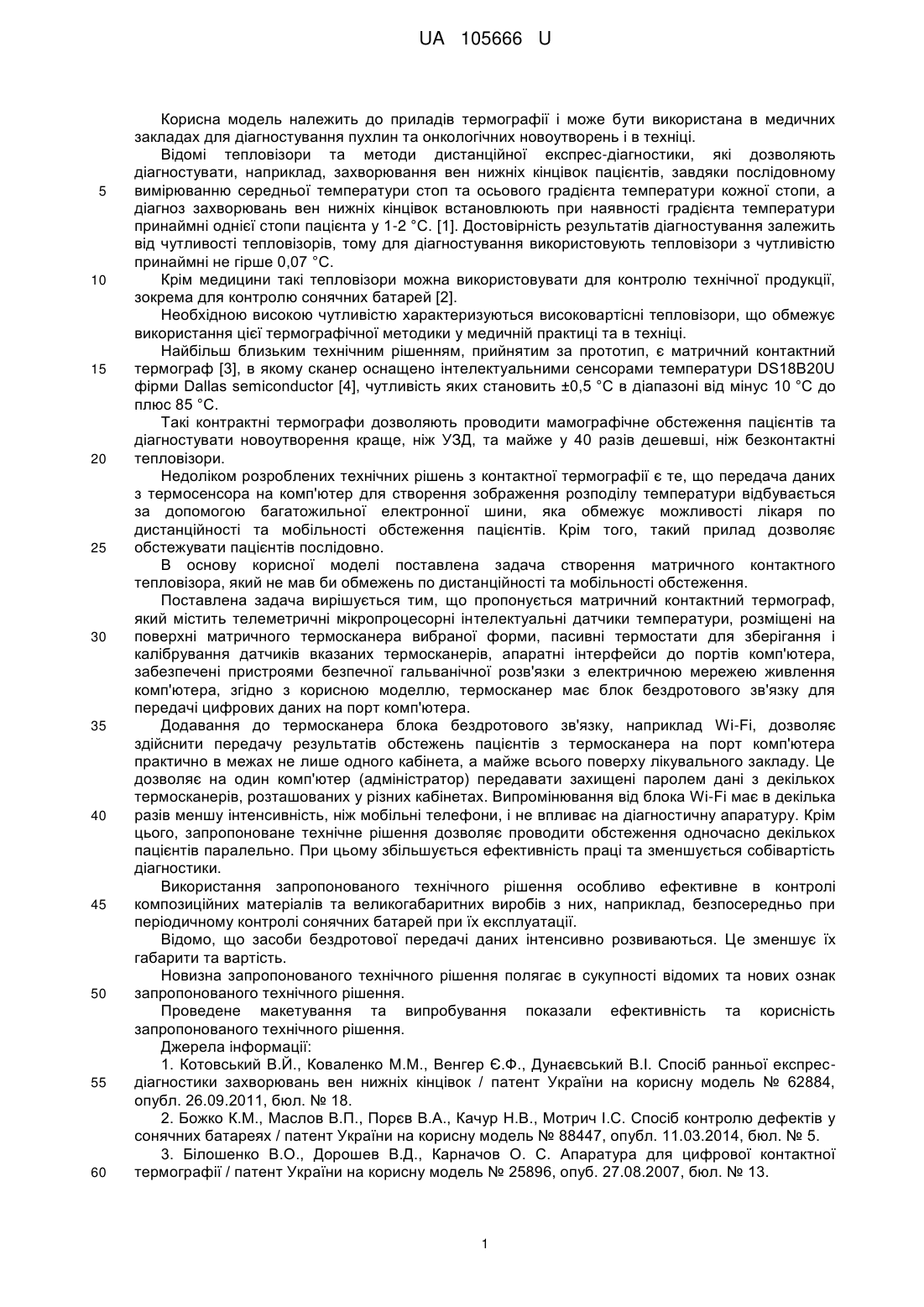

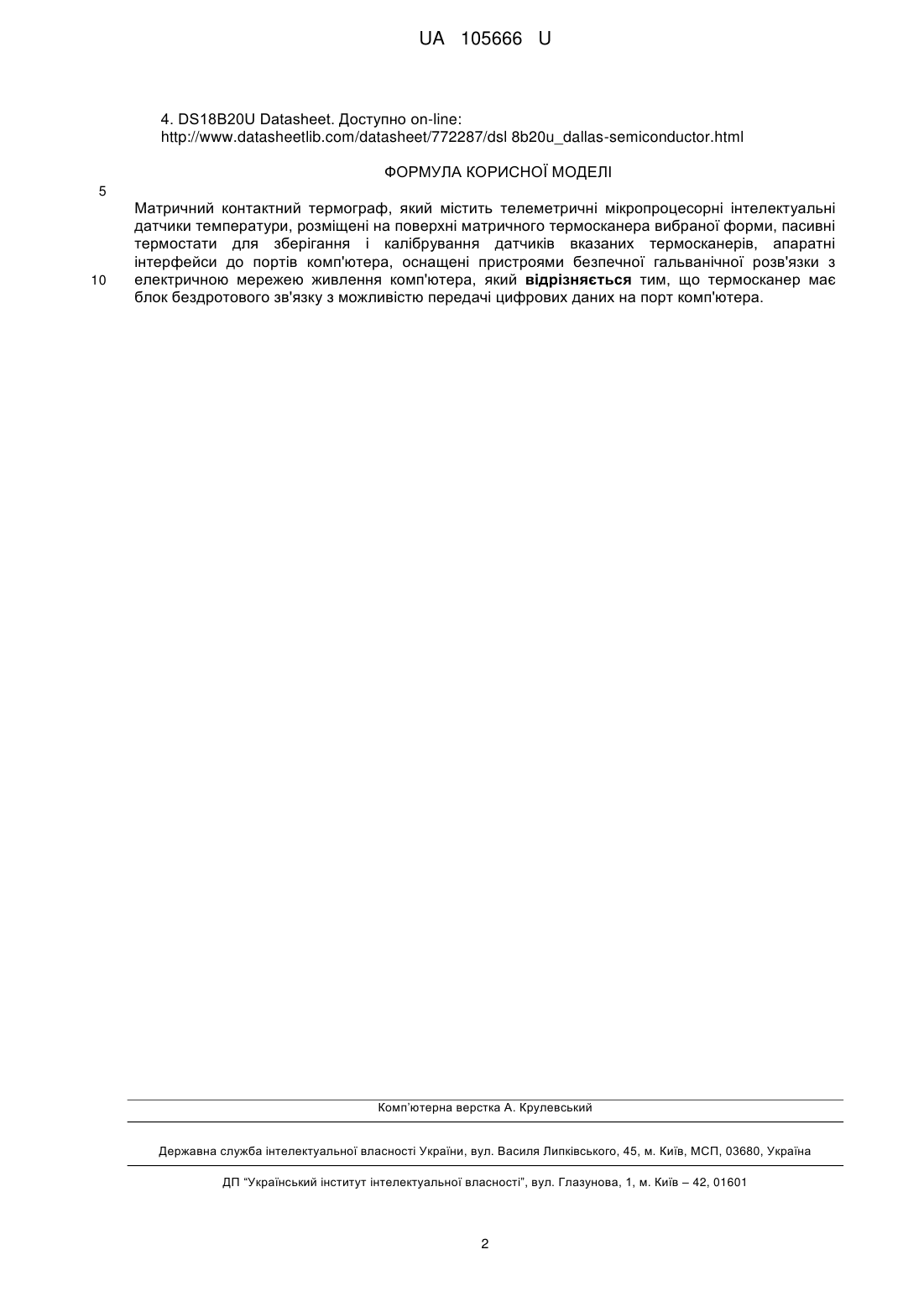

Реферат: UA 105666 U UA 105666 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до приладів термографії і може бути використана в медичних закладах для діагностування пухлин та онкологічних новоутворень і в техніці. Відомі тепловізори та методи дистанційної експрес-діагностики, які дозволяють діагностувати, наприклад, захворювання вен нижніх кінцівок пацієнтів, завдяки послідовному вимірюванню середньої температури стоп та осьового градієнта температури кожної стопи, а діагноз захворювань вен нижніх кінцівок встановлюють при наявності градієнта температури принаймні однієї стопи пацієнта у 1-2 °C. [1]. Достовірність результатів діагностування залежить від чутливості тепловізорів, тому для діагностування використовують тепловізори з чутливістю принаймні не гірше 0,07 °C. Крім медицини такі тепловізори можна використовувати для контролю технічної продукції, зокрема для контролю сонячних батарей [2]. Необхідною високою чутливістю характеризуються високовартісні тепловізори, що обмежує використання цієї термографічної методики у медичній практиці та в техніці. Найбільш близьким технічним рішенням, прийнятим за прототип, є матричний контактний термограф [3], в якому сканер оснащено інтелектуальними сенсорами температури DS18B20U фірми Dallas semiconductor [4], чутливість яких становить ±0,5 °C в діапазоні від мінус 10 °C до плюс 85 °C. Такі контрактні термографи дозволяють проводити мамографічне обстеження пацієнтів та діагностувати новоутворення краще, ніж УЗД, та майже у 40 разів дешевші, ніж безконтактні тепловізори. Недоліком розроблених технічних рішень з контактної термографії є те, що передача даних з термосенсора на комп'ютер для створення зображення розподілу температури відбувається за допомогою багатожильної електронної шини, яка обмежує можливості лікаря по дистанційності та мобільності обстеження пацієнтів. Крім того, такий прилад дозволяє обстежувати пацієнтів послідовно. В основу корисної моделі поставлена задача створення матричного контактного тепловізора, який не мав би обмежень по дистанційності та мобільності обстеження. Поставлена задача вирішується тим, що пропонується матричний контактний термограф, який містить телеметричні мікропроцесорні інтелектуальні датчики температури, розміщені на поверхні матричного термосканера вибраної форми, пасивні термостати для зберігання і калібрування датчиків вказаних термосканерів, апаратні інтерфейси до портів комп'ютера, забезпечені пристроями безпечної гальванічної розв'язки з електричною мережею живлення комп'ютера, згідно з корисною моделлю, термосканер має блок бездротового зв'язку для передачі цифрових даних на порт комп'ютера. Додавання до термосканера блока бездротового зв'язку, наприклад Wi-Fi, дозволяє здійснити передачу результатів обстежень пацієнтів з термосканера на порт комп'ютера практично в межах не лише одного кабінета, а майже всього поверху лікувального закладу. Це дозволяє на один комп'ютер (адміністратор) передавати захищені паролем дані з декількох термосканерів, розташованих у різних кабінетах. Випромінювання від блока Wi-Fi має в декілька разів меншу інтенсивність, ніж мобільні телефони, і не впливає на діагностичну апаратуру. Крім цього, запропоноване технічне рішення дозволяє проводити обстеження одночасно декількох пацієнтів паралельно. При цьому збільшується ефективність праці та зменшується собівартість діагностики. Використання запропонованого технічного рішення особливо ефективне в контролі композиційних матеріалів та великогабаритних виробів з них, наприклад, безпосередньо при періодичному контролі сонячних батарей при їх експлуатації. Відомо, що засоби бездротової передачі даних інтенсивно розвиваються. Це зменшує їх габарити та вартість. Новизна запропонованого технічного рішення полягає в сукупності відомих та нових ознак запропонованого технічного рішення. Проведене макетування та випробування показали ефективність та корисність запропонованого технічного рішення. Джерела інформації: 1. Котовський В.Й., Коваленко М.М., Венгер Є.Ф., Дунаєвський В.І. Спосіб ранньої експресдіагностики захворювань вен нижніх кінцівок / патент України на корисну модель № 62884, опубл. 26.09.2011, бюл. № 18. 2. Божко К.М., Маслов В.П., Порєв В.А., Качур Н.В., Мотрич І.С. Спосіб контролю дефектів у сонячних батареях / патент України на корисну модель № 88447, опубл. 11.03.2014, бюл. № 5. 3. Білошенко В.О., Дорошев В.Д., Карначов О. С. Апаратура для цифрової контактної термографії / патент України на корисну модель № 25896, опуб.27.08.2007, бюл. № 13. 1 UA 105666 U 4. DS18B20U Datasheet. Доступно on-line: http://www.datasheetlib.com/datasheet/772287/dsl 8b20u_dallas-semiconductor.html ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Матричний контактний термограф, який містить телеметричні мікропроцесорні інтелектуальні датчики температури, розміщені на поверхні матричного термосканера вибраної форми, пасивні термостати для зберігання і калібрування датчиків вказаних термосканерів, апаратні інтерфейси до портів комп'ютера, оснащені пристроями безпечної гальванічної розв'язки з електричною мережею живлення комп'ютера, який відрізняється тим, що термосканер має блок бездротового зв'язку з можливістю передачі цифрових даних на порт комп'ютера. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
