Матричний індикатор

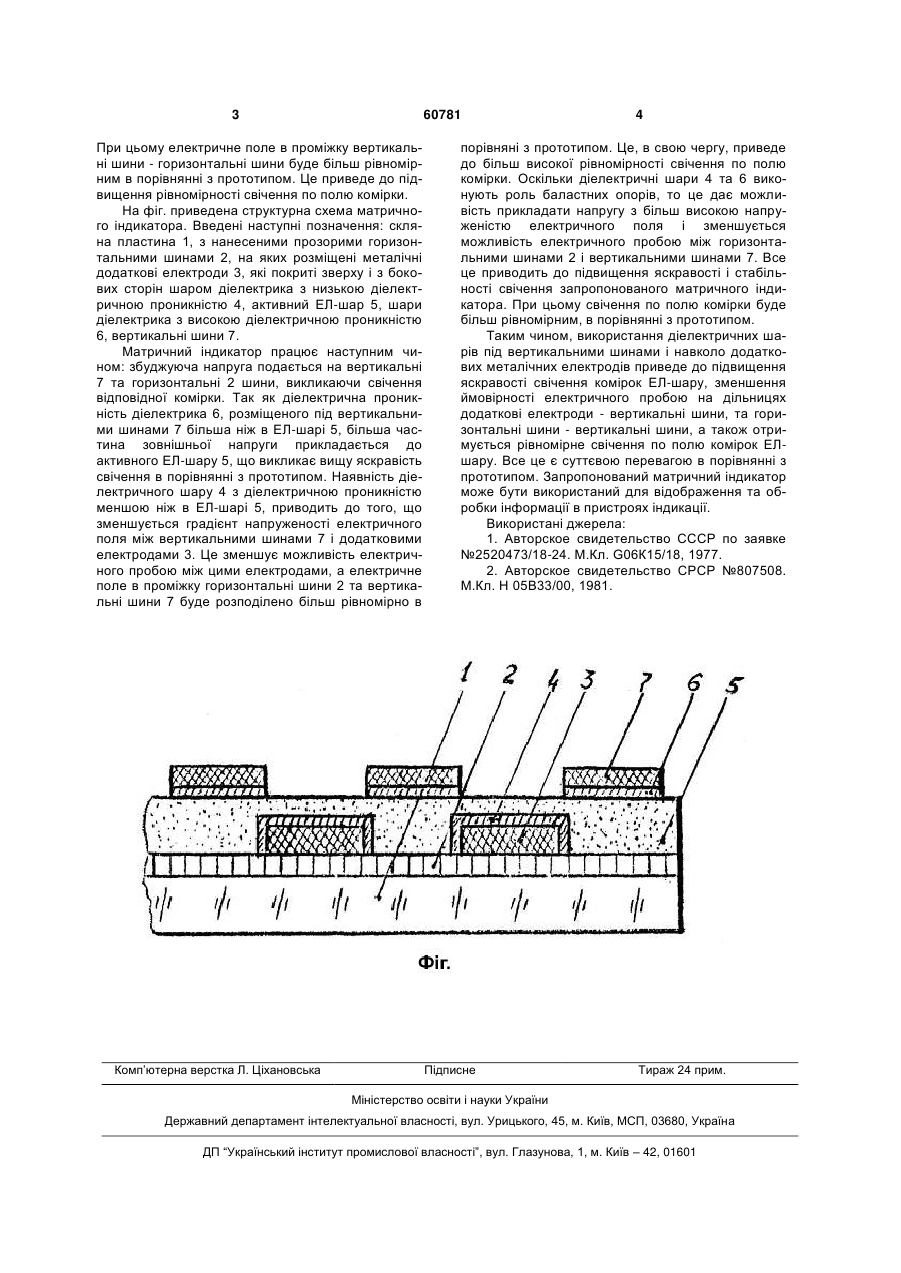

Матричний індикатор, який складається з скляної підкладки, на яку послідовно нанесені горизонтальні прозорі шини, металічні додаткові електроди, покриті зверху шаром діелектрика, ак 3 60781 При цьому електричне поле в проміжку вертикальні шини - горизонтальні шини буде більш рівномірним в порівнянні з прототипом. Це приведе до підвищення рівномірності свічення по полю комірки. На фіг. приведена структурна схема матричного індикатора. Введені наступні позначення: скляна пластина 1, з нанесеними прозорими горизонтальними шинами 2, на яких розміщені металічні додаткові електроди 3, які покриті зверху і з бокових сторін шаром діелектрика з низькою діелектричною проникністю 4, активний ЕЛ-шар 5, шари діелектрика з високою діелектричною проникністю 6, вертикальні шини 7. Матричний індикатор працює наступним чином: збуджуюча напруга подається на вертикальні 7 та горизонтальні 2 шини, викликаючи свічення відповідної комірки. Так як діелектрична проникність діелектрика 6, розміщеного під вертикальними шинами 7 більша ніж в ЕЛ-шарі 5, більша частина зовнішньої напруги прикладається до активного ЕЛ-шару 5, що викликає вищу яскравість свічення в порівнянні з прототипом. Наявність діелектричного шару 4 з діелектричною проникністю меншою ніж в ЕЛ-шарі 5, приводить до того, що зменшується градієнт напруженості електричного поля між вертикальними шинами 7 і додатковими електродами 3. Це зменшує можливість електричного пробою між цими електродами, а електричне поле в проміжку горизонтальні шини 2 та вертикальні шини 7 буде розподілено більш рівномірно в Комп’ютерна верстка Л. Ціхановська 4 порівняні з прототипом. Це, в свою чергу, приведе до більш високої рівномірності свічення по полю комірки. Оскільки діелектричні шари 4 та 6 виконують роль баластних опорів, то це дає можливість прикладати напругу з більш високою напруженістю електричного поля і зменшується можливість електричного пробою між горизонтальними шинами 2 і вертикальними шинами 7. Все це приводить до підвищення яскравості і стабільності свічення запропонованого матричного індикатора. При цьому свічення по полю комірки буде більш рівномірним, в порівнянні з прототипом. Таким чином, використання діелектричних шарів під вертикальними шинами і навколо додаткових металічних електродів приведе до підвищення яскравості свічення комірок ЕЛ-шару, зменшення ймовірності електричного пробою на дільницях додаткові електроди - вертикальні шини, та горизонтальні шини - вертикальні шини, а також отримується рівномірне свічення по полю комірок ЕЛшару. Все це є суттєвою перевагою в порівнянні з прототипом. Запропонований матричний індикатор може бути використаний для відображення та обробки інформації в пристроях індикації. Використані джерела: 1. Авторское свидетельство СССР по заявке №2520473/18-24. М.Кл. G06К15/18, 1977. 2. Авторское свидетельство СРСР №807508. М.Кл. Н 05В33/00, 1981. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
