Ґрунтообробне знаряддя

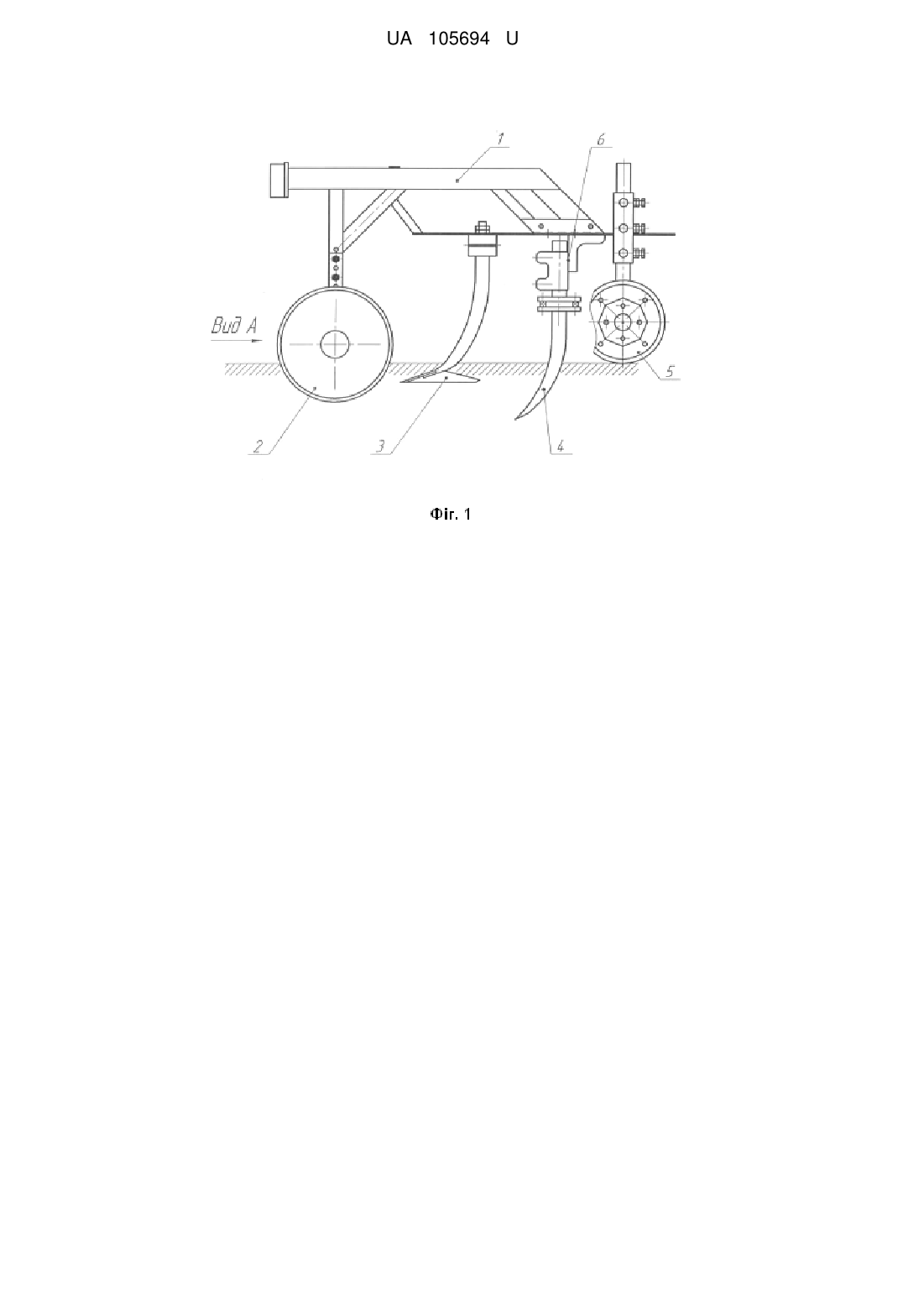

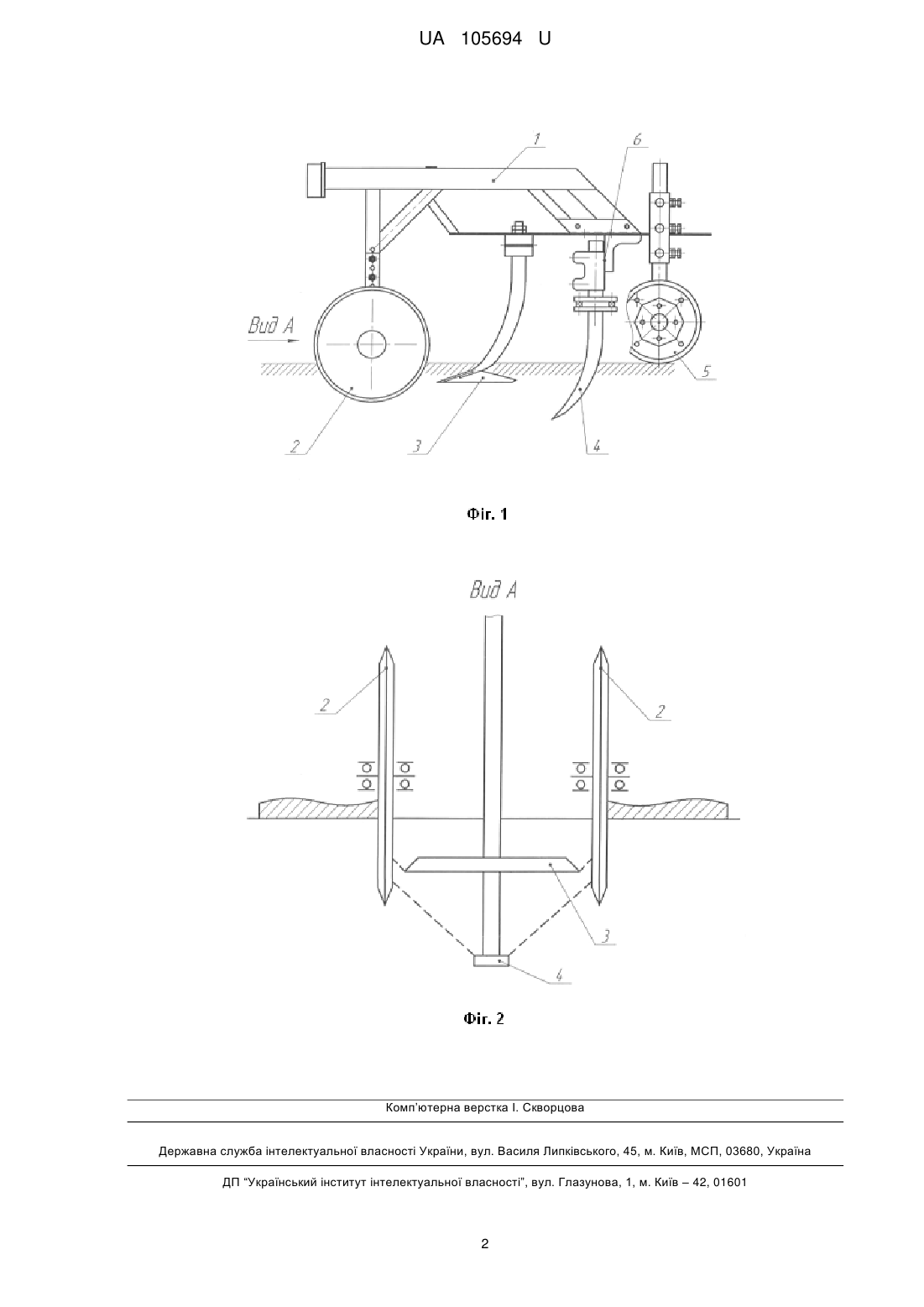

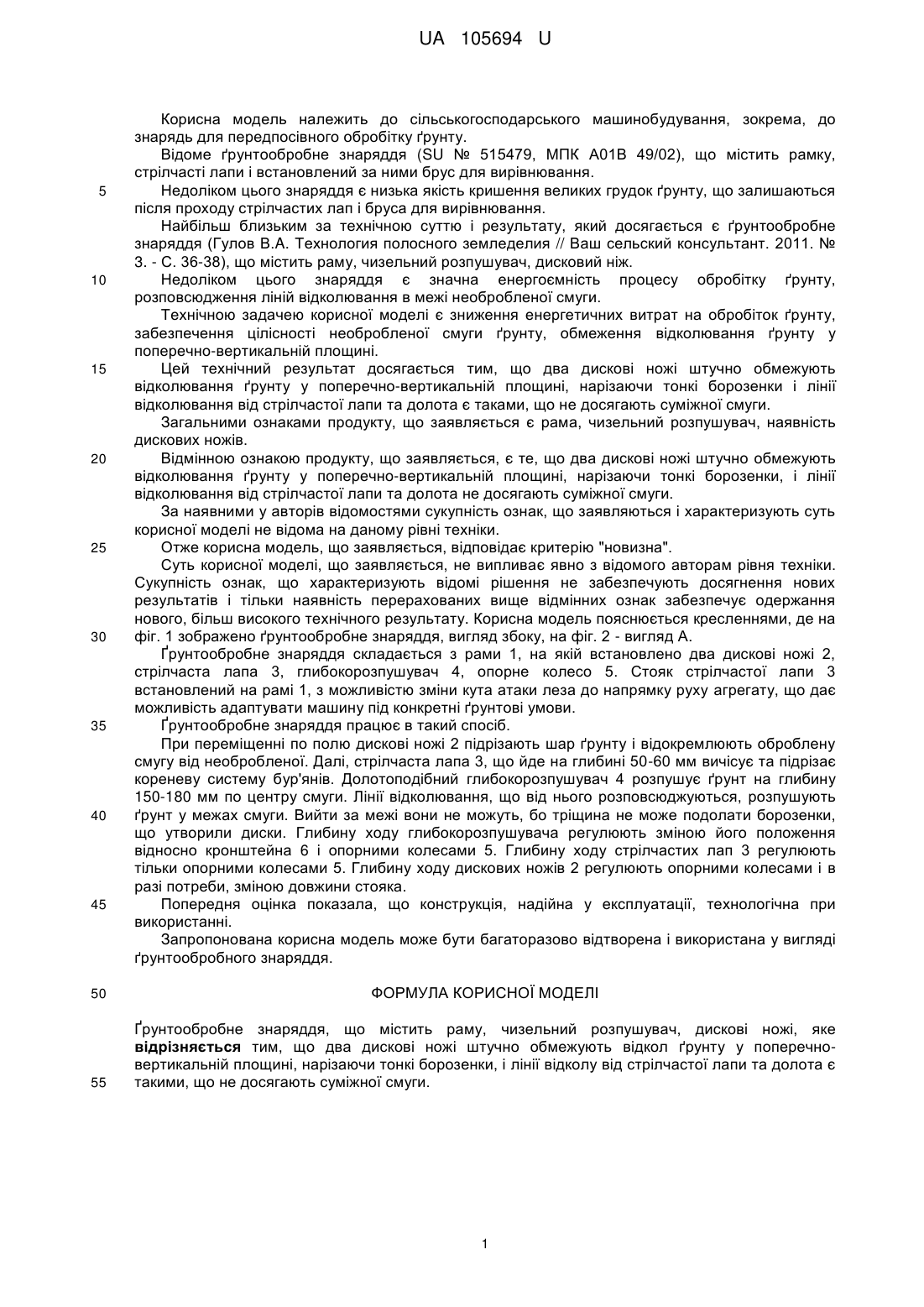

Реферат: Ґрунтообробне знаряддя містить раму, чизельний розпушувач, два дискові ножі, що штучно обмежують відкол ґрунту у поперечно-вертикальній площині, нарізаючи тонкі борозенки. Лінії відколу від стрілчастої лапи та долота є такими, що не досягають суміжної смуги. UA 105694 U (12) UA 105694 U UA 105694 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до сільськогосподарського машинобудування, зокрема, до знарядь для передпосівного обробітку ґрунту. Відоме ґрунтообробне знаряддя (SU № 515479, МПК А01В 49/02), що містить рамку, стрілчасті лапи і встановлений за ними брус для вирівнювання. Недоліком цього знаряддя є низька якість кришення великих грудок ґрунту, що залишаються після проходу стрілчастих лап і бруса для вирівнювання. Найбільш близьким за технічною суттю і результату, який досягається є ґрунтообробне знаряддя (Гулов В.A. Технология полосного земледелия // Ваш сельский консультант. 2011. № 3. - С. 36-38), що містить раму, чизельний розпушувач, дисковий ніж. Недоліком цього знаряддя є значна енергоємність процесу обробітку ґрунту, розповсюдження ліній відколювання в межі необробленої смуги. Технічною задачею корисної моделі є зниження енергетичних витрат на обробіток ґрунту, забезпечення цілісності необробленої смуги ґрунту, обмеження відколювання ґрунту у поперечно-вертикальній площині. Цей технічний результат досягається тим, що два дискові ножі штучно обмежують відколювання ґрунту у поперечно-вертикальній площині, нарізаючи тонкі борозенки і лінії відколювання від стрілчастої лапи та долота є таками, що не досягають суміжної смуги. Загальними ознаками продукту, що заявляється є рама, чизельний розпушувач, наявність дискових ножів. Відмінною ознакою продукту, що заявляється, є те, що два дискові ножі штучно обмежують відколювання ґрунту у поперечно-вертикальній площині, нарізаючи тонкі борозенки, і лінії відколювання від стрілчастої лапи та долота не досягають суміжної смуги. За наявними у авторів відомостями сукупність ознак, що заявляються і характеризують суть корисної моделі не відома на даному рівні техніки. Отже корисна модель, що заявляється, відповідає критерію "новизна". Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечує одержання нового, більш високого технічного результату. Корисна модель пояснюється кресленнями, де на фіг. 1 зображено ґрунтообробне знаряддя, вигляд збоку, на фіг. 2 - вигляд А. Ґрунтообробне знаряддя складається з рами 1, на якій встановлено два дискові ножі 2, стрілчаста лапа 3, глибокорозпушувач 4, опорне колесо 5. Стояк стрілчастої лапи 3 встановлений на рамі 1, з можливістю зміни кута атаки леза до напрямку руху агрегату, що дає можливість адаптувати машину під конкретні ґрунтові умови. Ґрунтообробне знаряддя працює в такий спосіб. При переміщенні по полю дискові ножі 2 підрізають шар ґрунту і відокремлюють оброблену смугу від необробленої. Далі, стрілчаста лапа 3, що йде на глибині 50-60 мм вичісує та підрізає кореневу систему бур'янів. Долотоподібний глибокорозпушувач 4 розпушує ґрунт на глибину 150-180 мм по центру смуги. Лінії відколювання, що від нього розповсюджуються, розпушують ґрунт у межах смуги. Вийти за межі вони не можуть, бо тріщина не може подолати борозенки, що утворили диски. Глибину ходу глибокорозпушувача регулюють зміною його положення відносно кронштейна 6 і опорними колесами 5. Глибину ходу стрілчастих лап 3 регулюють тільки опорними колесами 5. Глибину ходу дискових ножів 2 регулюють опорними колесами і в разі потреби, зміною довжини стояка. Попередня оцінка показала, що конструкція, надійна у експлуатації, технологічна при використанні. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді ґрунтообробного знаряддя. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Ґрунтообробне знаряддя, що містить раму, чизельний розпушувач, дискові ножі, яке відрізняється тим, що два дискові ножі штучно обмежують відкол ґрунту у поперечновертикальній площині, нарізаючи тонкі борозенки, і лінії відколу від стрілчастої лапи та долота є такими, що не досягають суміжної смуги. 1 UA 105694 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
