Ротаційне ґрунтообробне знаряддя

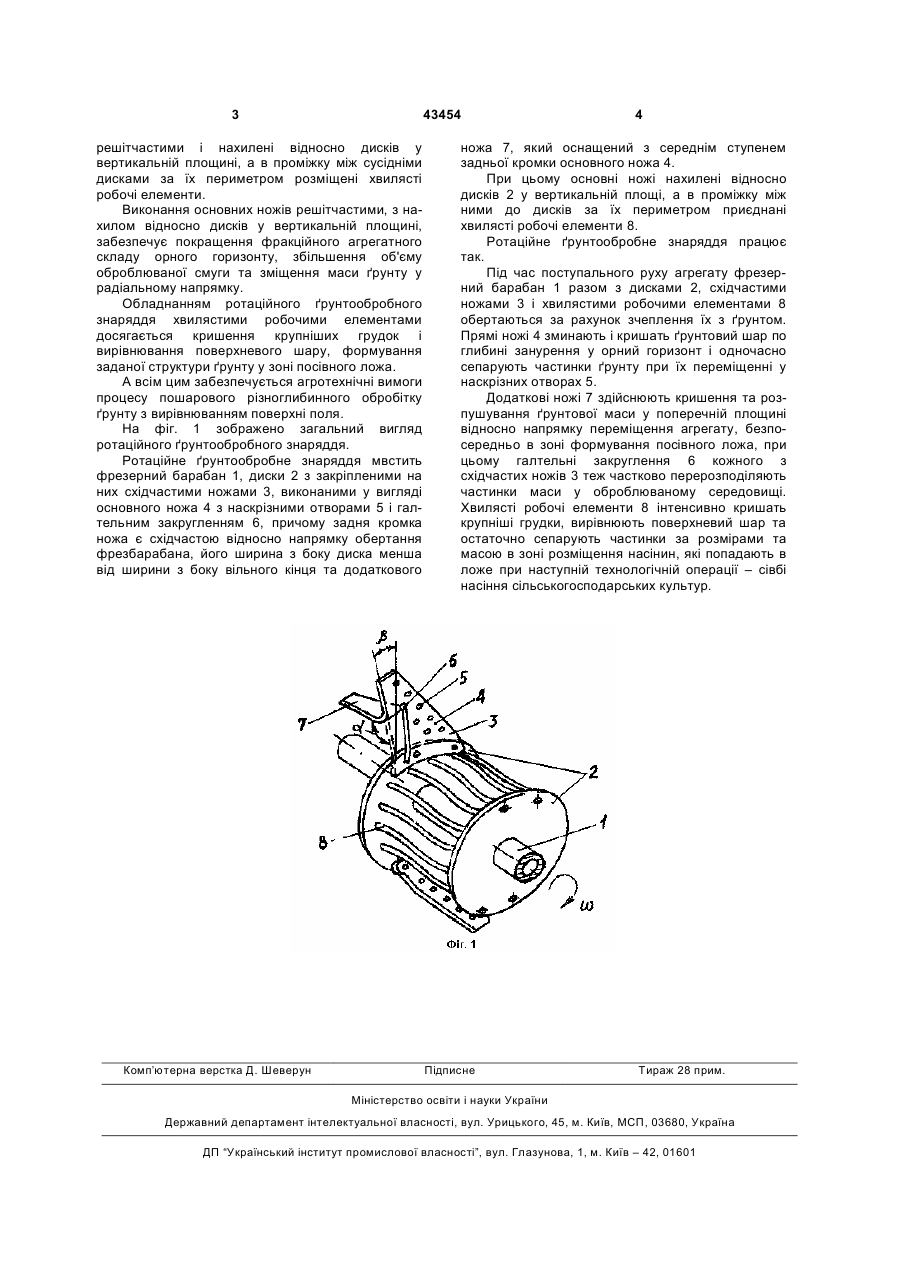

Ротаційне ґрунтообробне знаряддя, яке містить фрезерний барабан, диски із закріпленими на них східчастими ножами, виконаними у вигляді 3 43454 решітчастими і нахилені відносно дисків у вертикальній площині, а в проміжку між сусідніми дисками за їх периметром розміщені хвилясті робочі елементи. Виконання основних ножів решітчастими, з нахилом відносно дисків у вертикальній площині, забезпечує покращення фракційного агрегатного складу орного горизонту, збільшення об'єму оброблюваної смуги та зміщення маси ґрунту у радіальному напрямку. Обладнанням ротаційного ґрунтообробного знаряддя хвилястими робочими елементами досягається кришення крупніших грудок і вирівнювання поверхневого шару, формування заданої структури ґрунту у зоні посівного ложа. А всім цим забезпечується агротехнічні вимоги процесу пошарового різноглибинного обробітку ґрунту з вирівнюванням поверхні поля. На фіг. 1 зображено загальний вигляд ротаційного ґрунтообробного знаряддя. Ротаційне ґрунтообробне знаряддя мвстить фрезерний барабан 1, диски 2 з закріпленими на них східчастими ножами 3, виконаними у вигляді основного ножа 4 з наскрізними отворами 5 і галтельним закругленням 6, причому задня кромка ножа є східчастою відносно напрямку обертання фрезбарабана, його ширина з боку диска менша від ширини з боку вільного кінця та додаткового Комп’ютерна верстка Д. Шеверун 4 ножа 7, який оснащений з середнім ступенем задньої кромки основного ножа 4. При цьому основні ножі нахилені відносно дисків 2 у вертикальній площі, а в проміжку між ними до дисків за їх периметром приєднані хвилясті робочі елементи 8. Ротаційне ґрунтообробне знаряддя працює так. Під час поступального руху агрегату фрезерний барабан 1 разом з дисками 2, східчастими ножами 3 і хвилястими робочими елементами 8 обертаються за рахунок зчеплення їх з ґрунтом. Прямі ножі 4 зминають і кришать ґрунтовий шар по глибині занурення у орний горизонт і одночасно сепарують частинки ґрунту при їх переміщенні у наскрізних отворах 5. Додаткові ножі 7 здійснюють кришення та розпушування ґрунтової маси у поперечній площині відносно напрямку переміщення агрегату, безпосередньо в зоні формування посівного ложа, при цьому галтельні закруглення 6 кожного з східчастих ножів 3 теж частково перерозподіляють частинки маси у оброблюваному середовищі. Хвилясті робочі елементи 8 інтенсивно кришать крупніші грудки, вирівнюють поверхневий шар та остаточно сепарують частинки за розмірами та масою в зоні розміщення насінин, які попадають в ложе при наступній технологічній операції – cівбі насіння сільськогосподарських культур. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
