Універсальний пристрій для обробітку присадибної ділянки

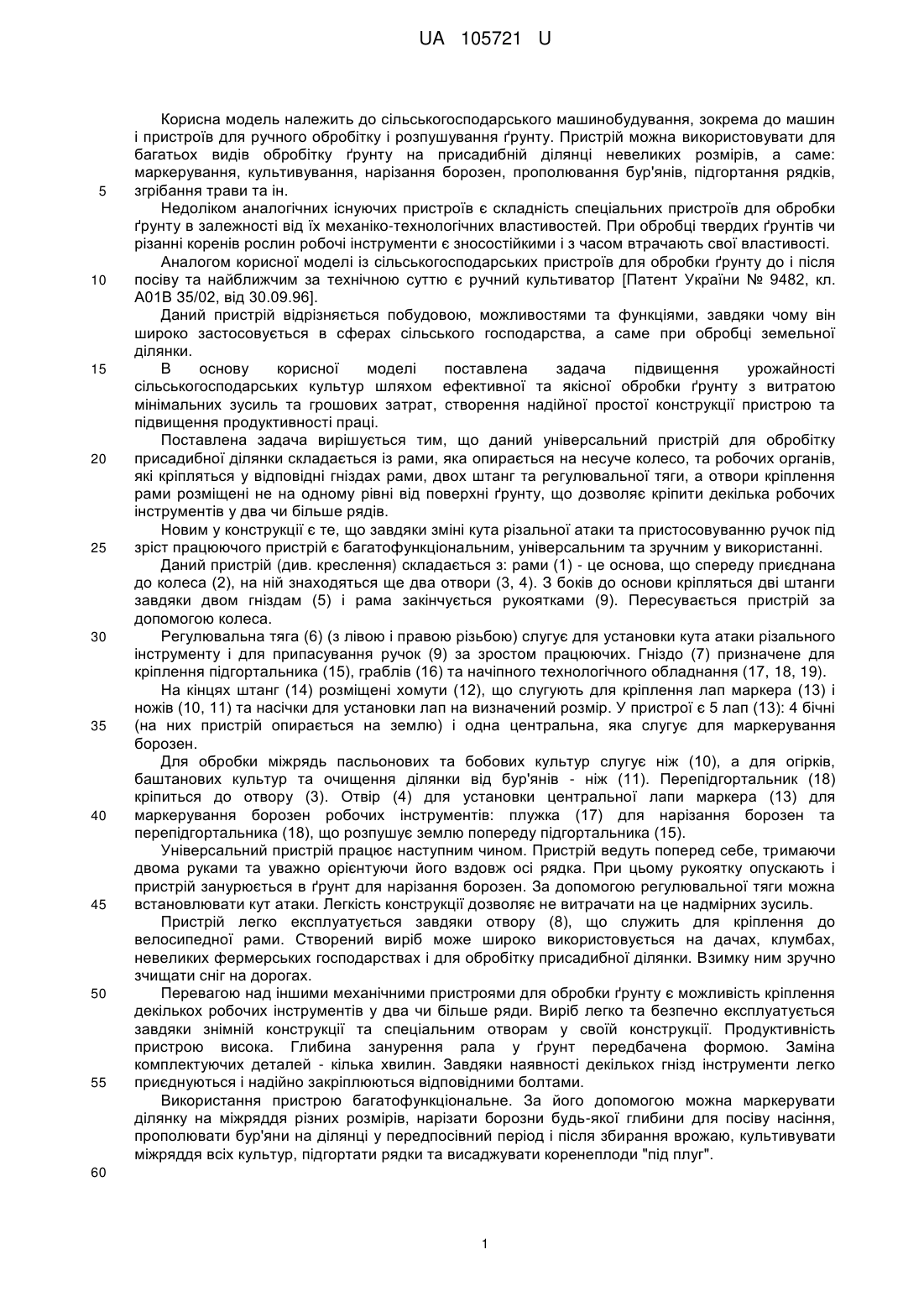

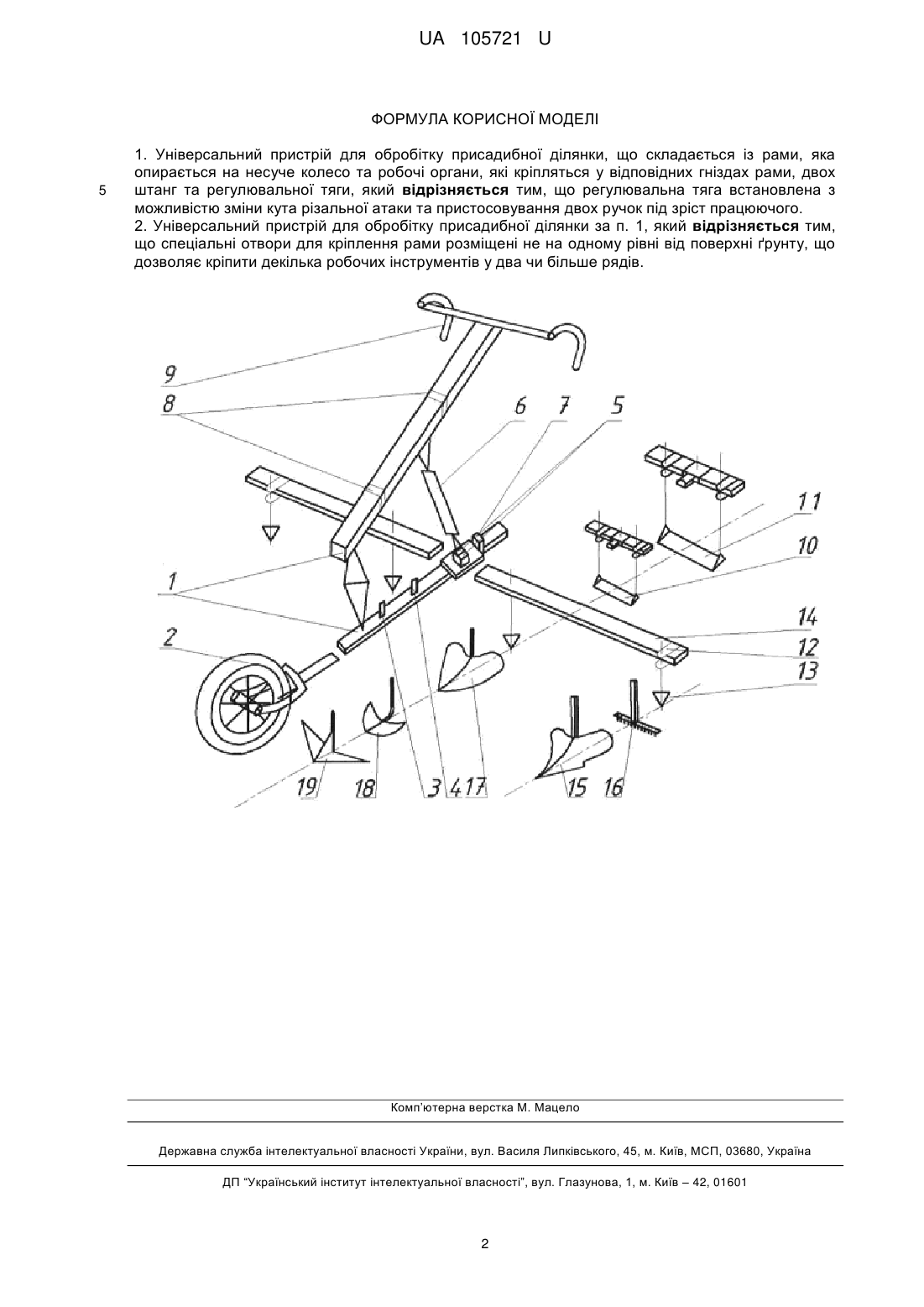

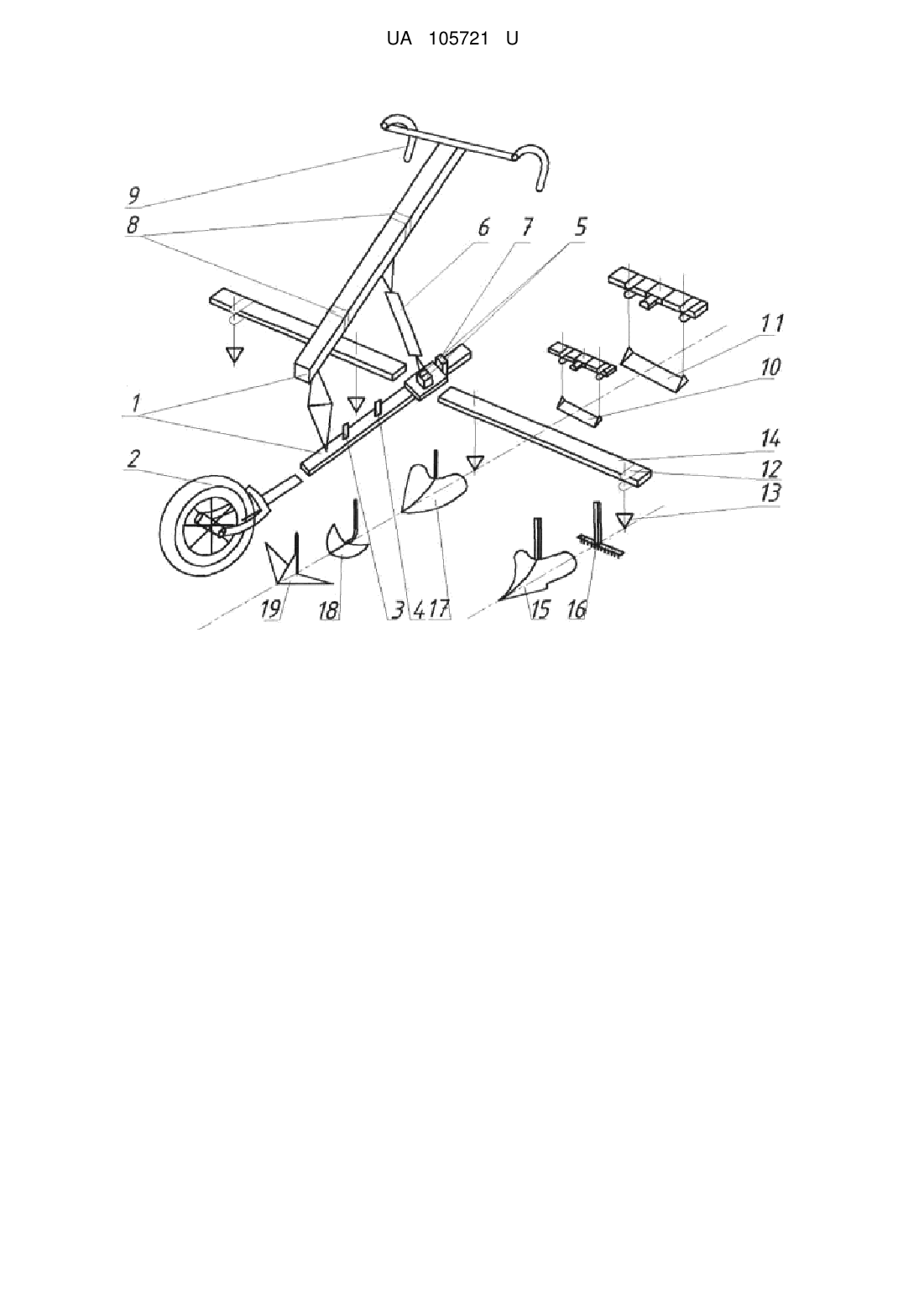

Реферат: Універсальний пристрій для обробітку присадибної ділянки складається із рами, яка опирається на несуче колесо та робочі органи, які кріпляться у відповідних гніздах рами, двох штанг та регулювальної тяги. Регулювальна тяга встановлена з можливістю зміни кута різальної атаки та пристосовування двох ручок під зріст працюючого. UA 105721 U (12) UA 105721 U UA 105721 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільськогосподарського машинобудування, зокрема до машин і пристроїв для ручного обробітку і розпушування ґрунту. Пристрій можна використовувати для багатьох видів обробітку ґрунту на присадибній ділянці невеликих розмірів, а саме: маркерування, культивування, нарізання борозен, прополювання бур'янів, підгортання рядків, згрібання трави та ін. Недоліком аналогічних існуючих пристроїв є складність спеціальних пристроїв для обробки ґрунту в залежності від їх механіко-технологічних властивостей. При обробці твердих ґрунтів чи різанні коренів рослин робочі інструменти є зносостійкими і з часом втрачають свої властивості. Аналогом корисної моделі із сільськогосподарських пристроїв для обробки ґрунту до і після посіву та найближчим за технічною суттю є ручний культиватор [Патент України № 9482, кл. А01В 35/02, від 30.09.96]. Даний пристрій відрізняється побудовою, можливостями та функціями, завдяки чому він широко застосовується в сферах сільського господарства, а саме при обробці земельної ділянки. В основу корисної моделі поставлена задача підвищення урожайності сільськогосподарських культур шляхом ефективної та якісної обробки ґрунту з витратою мінімальних зусиль та грошових затрат, створення надійної простої конструкції пристрою та підвищення продуктивності праці. Поставлена задача вирішується тим, що даний універсальний пристрій для обробітку присадибної ділянки складається із рами, яка опирається на несуче колесо, та робочих органів, які кріпляться у відповідні гніздах рами, двох штанг та регулювальної тяги, а отвори кріплення рами розміщені не на одному рівні від поверхні ґрунту, що дозволяє кріпити декілька робочих інструментів у два чи більше рядів. Новим у конструкції є те, що завдяки зміні кута різальної атаки та пристосовуванню ручок під зріст працюючого пристрій є багатофункціональним, універсальним та зручним у використанні. Даний пристрій (див. креслення) складається з: рами (1) - це основа, що спереду приєднана до колеса (2), на ній знаходяться ще два отвори (3, 4). З боків до основи кріпляться дві штанги завдяки двом гніздам (5) і рама закінчується рукоятками (9). Пересувається пристрій за допомогою колеса. Регулювальна тяга (6) (з лівою і правою різьбою) слугує для установки кута атаки різального інструменту і для припасування ручок (9) за зростом працюючих. Гніздо (7) призначене для кріплення підгортальника (15), граблів (16) та начіпного технологічного обладнання (17, 18, 19). На кінцях штанг (14) розміщені хомути (12), що слугують для кріплення лап маркера (13) і ножів (10, 11) та насічки для установки лап на визначений розмір. У пристрої є 5 лап (13): 4 бічні (на них пристрій опирається на землю) і одна центральна, яка слугує для маркерування борозен. Для обробки міжрядь пасльонових та бобових культур слугує ніж (10), а для огірків, баштанових культур та очищення ділянки від бур'янів - ніж (11). Перепідгортальник (18) кріпиться до отвору (3). Отвір (4) для установки центральної лапи маркера (13) для маркерування борозен робочих інструментів: плужка (17) для нарізання борозен та перепідгортальника (18), що розпушує землю попереду підгортальника (15). Універсальний пристрій працює наступним чином. Пристрій ведуть поперед себе, тримаючи двома руками та уважно орієнтуючи його вздовж осі рядка. При цьому рукоятку опускають і пристрій занурюється в ґрунт для нарізання борозен. За допомогою регулювальної тяги можна встановлювати кут атаки. Легкість конструкції дозволяє не витрачати на це надмірних зусиль. Пристрій легко експлуатується завдяки отвору (8), що служить для кріплення до велосипедної рами. Створений виріб може широко використовується на дачах, клумбах, невеликих фермерських господарствах і для обробітку присадибної ділянки. Взимку ним зручно зчищати сніг на дорогах. Перевагою над іншими механічними пристроями для обробки ґрунту є можливість кріплення декількох робочих інструментів у два чи більше ряди. Виріб легко та безпечно експлуатується завдяки знімній конструкції та спеціальним отворам у своїй конструкції. Продуктивність пристрою висока. Глибина занурення рала у ґрунт передбачена формою. Заміна комплектуючих деталей - кілька хвилин. Завдяки наявності декількох гнізд інструменти легко приєднуються і надійно закріплюються відповідними болтами. Використання пристрою багатофункціональне. За його допомогою можна маркерувати ділянку на міжряддя різних розмірів, нарізати борозни будь-якої глибини для посіву насіння, прополювати бур'яни на ділянці у передпосівний період і після збирання врожаю, культивувати міжряддя всіх культур, підгортати рядки та висаджувати коренеплоди "під плуг". 60 1 UA 105721 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 1. Універсальний пристрій для обробітку присадибної ділянки, що складається із рами, яка опирається на несуче колесо та робочі органи, які кріпляться у відповідних гніздах рами, двох штанг та регулювальної тяги, який відрізняється тим, що регулювальна тяга встановлена з можливістю зміни кута різальної атаки та пристосовування двох ручок під зріст працюючого. 2. Універсальний пристрій для обробітку присадибної ділянки за п. 1, який відрізняється тим, що спеціальні отвори для кріплення рами розміщені не на одному рівні від поверхні ґрунту, що дозволяє кріпити декілька робочих інструментів у два чи більше рядів. Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
