Пристрій для динамометрування сільськогосподарських знарядь при обробітку ґрунту

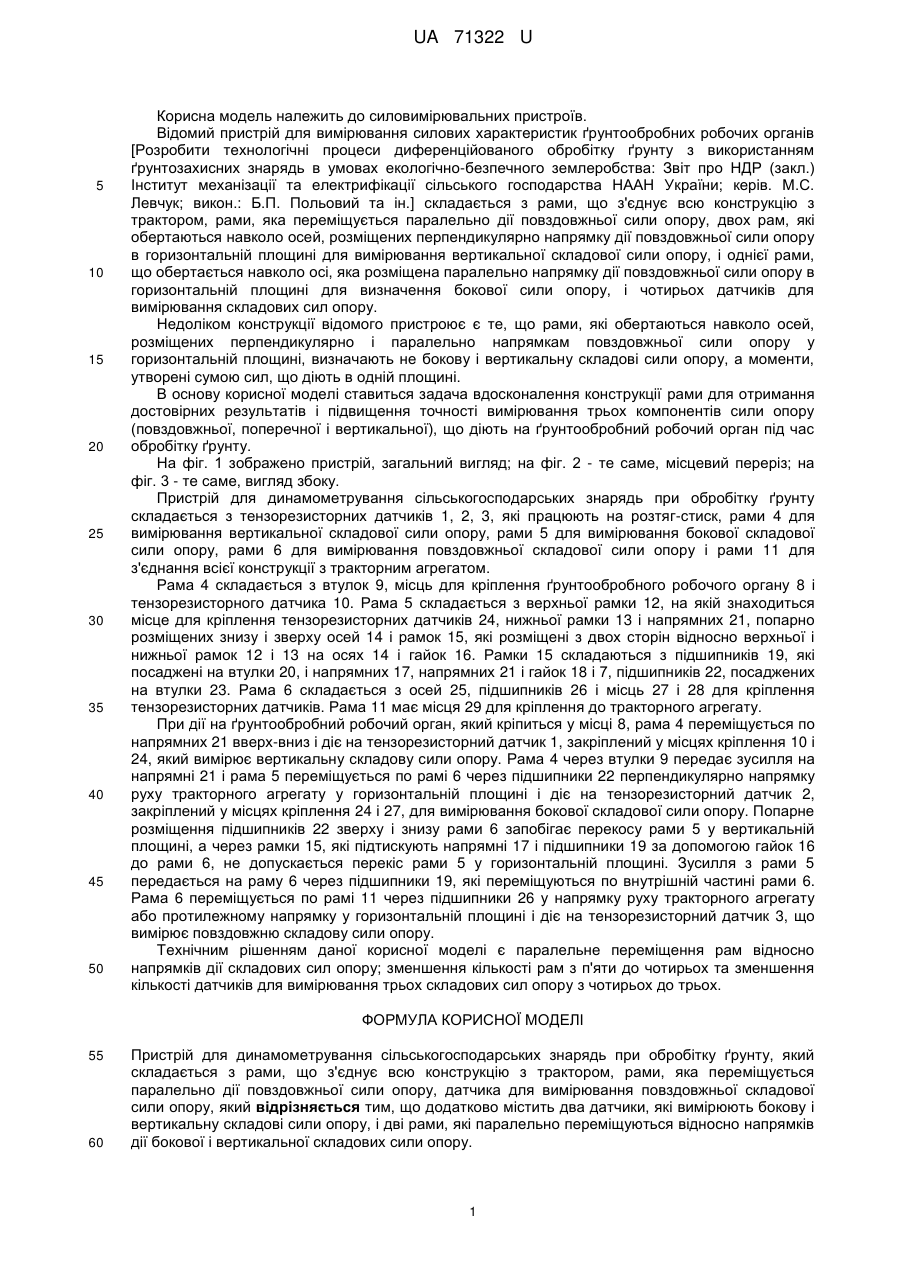

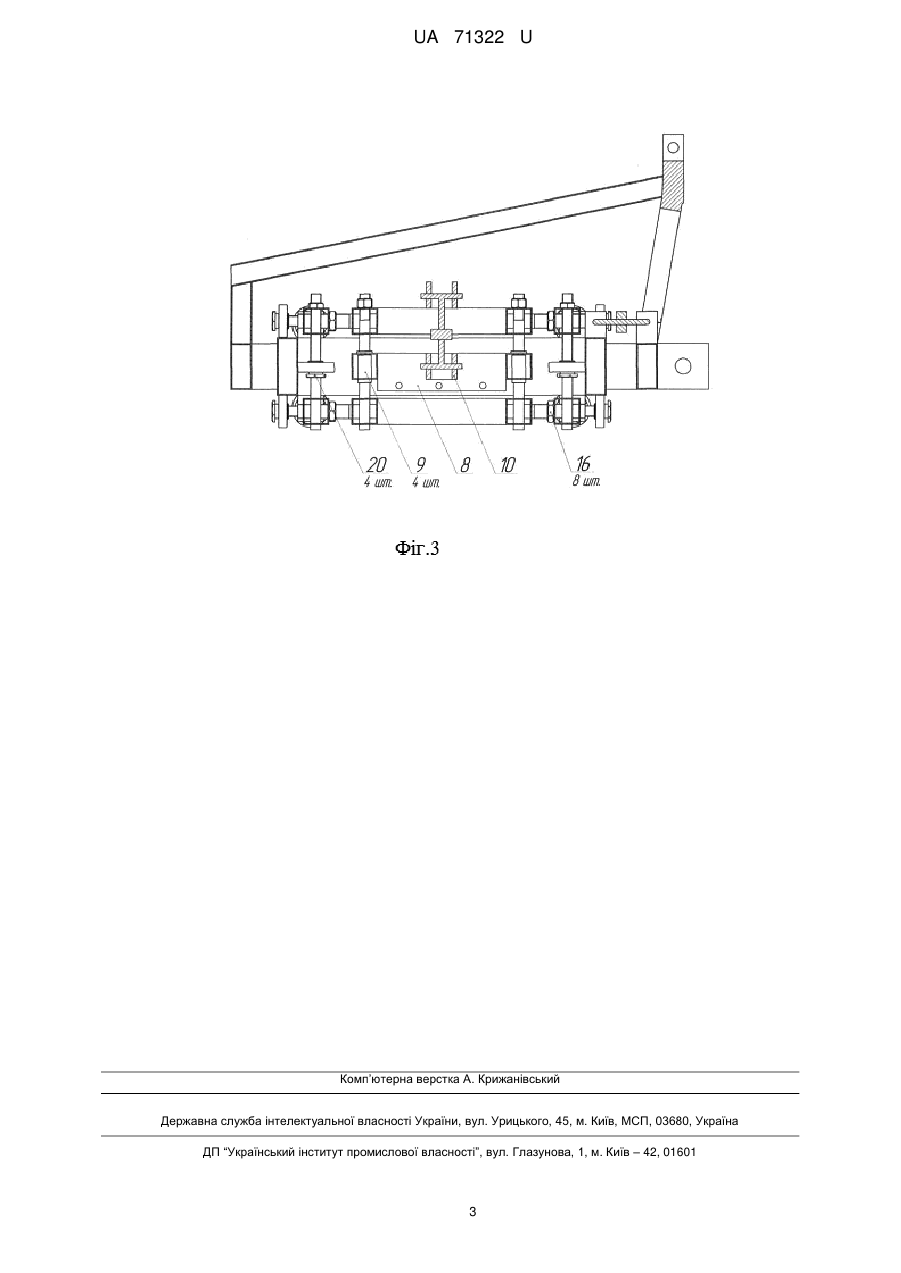

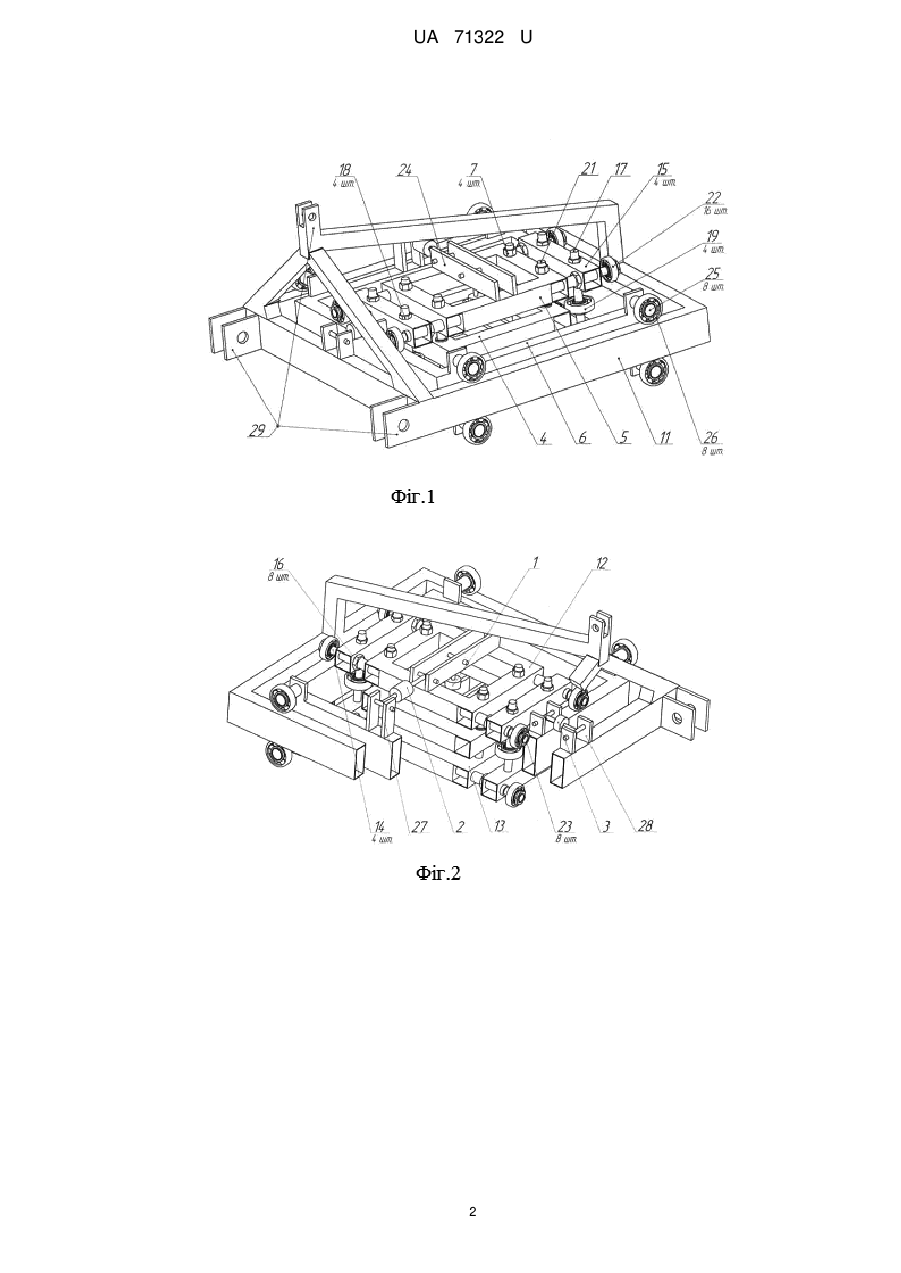

Реферат: Пристрій для динамометрування сільськогосподарських знарядь при обробітку ґрунту складається з рами, що з'єднує всю конструкцію з трактором, рами, яка переміщується паралельно дії повздовжньої сили опору, двох рам, які паралельно переміщуються відносно напрямків дії бокової і вертикальної складових сили опору, датчиків для вимірювання повздовжньої, бокової і вертикальної складових сили опору. UA 71322 U (54) ПРИСТРІЙ ДЛЯ ДИНАМОМЕТРУВАННЯ СІЛЬСЬКОГОСПОДАРСЬКИХ ЗНАРЯДЬ ПРИ ОБРОБІТКУ ҐРУНТУ UA 71322 U UA 71322 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до силовимірювальних пристроїв. Відомий пристрій для вимірювання силових характеристик ґрунтообробних робочих органів [Розробити технологічні процеси диференційованого обробітку ґрунту з використанням ґрунтозахисних знарядь в умовах екологічно-безпечного землеробства: Звіт про НДР (закл.) Інститут механізації та електрифікації сільського господарства НААН України; керів. М.С. Левчук; викон.: Б.П. Польовий та ін.] складається з рами, що з'єднує всю конструкцію з трактором, рами, яка переміщується паралельно дії повздовжньої сили опору, двох рам, які обертаються навколо осей, розміщених перпендикулярно напрямку дії повздовжньої сили опору в горизонтальній площині для вимірювання вертикальної складової сили опору, і однієї рами, що обертається навколо осі, яка розміщена паралельно напрямку дії повздовжньої сили опору в горизонтальній площині для визначення бокової сили опору, і чотирьох датчиків для вимірювання складових сил опору. Недоліком конструкції відомого пристроює є те, що рами, які обертаються навколо осей, розміщених перпендикулярно і паралельно напрямкам повздовжньої сили опору у горизонтальній площині, визначають не бокову і вертикальну складові сили опору, а моменти, утворені сумою сил, що діють в одній площині. В основу корисної моделі ставиться задача вдосконалення конструкції рами для отримання достовірних результатів і підвищення точності вимірювання трьох компонентів сили опору (повздовжньої, поперечної і вертикальної), що діють на ґрунтообробний робочий орган під час обробітку ґрунту. На фіг. 1 зображено пристрій, загальний вигляд; на фіг. 2 - те саме, місцевий переріз; на фіг. 3 - те саме, вигляд збоку. Пристрій для динамометрування сільськогосподарських знарядь при обробітку ґрунту складається з тензорезисторних датчиків 1, 2, 3, які працюють на розтяг-стиск, рами 4 для вимірювання вертикальної складової сили опору, рами 5 для вимірювання бокової складової сили опору, рами 6 для вимірювання повздовжньої складової сили опору і рами 11 для з'єднання всієї конструкції з тракторним агрегатом. Рама 4 складається з втулок 9, місць для кріплення ґрунтообробного робочого органу 8 і тензорезисторного датчика 10. Рама 5 складається з верхньої рамки 12, на якій знаходиться місце для кріплення тензорезисторних датчиків 24, нижньої рамки 13 і напрямних 21, попарно розміщених знизу і зверху осей 14 і рамок 15, які розміщені з двох сторін відносно верхньої і нижньої рамок 12 і 13 на осях 14 і гайок 16. Рамки 15 складаються з підшипників 19, які посаджені на втулки 20, і напрямних 17, напрямних 21 і гайок 18 і 7, підшипників 22, посаджених на втулки 23. Рама 6 складається з осей 25, підшипників 26 і місць 27 і 28 для кріплення тензорезисторних датчиків. Рама 11 має місця 29 для кріплення до тракторного агрегату. При дії на ґрунтообробний робочий орган, який кріпиться у місці 8, рама 4 переміщується по напрямних 21 вверх-вниз і діє на тензорезисторний датчик 1, закріплений у місцях кріплення 10 і 24, який вимірює вертикальну складову сили опору. Рама 4 через втулки 9 передає зусилля на напрямні 21 і рама 5 переміщується по рамі 6 через підшипники 22 перпендикулярно напрямку руху тракторного агрегату у горизонтальній площині і діє на тензорезисторний датчик 2, закріплений у місцях кріплення 24 і 27, для вимірювання бокової складової сили опору. Попарне розміщення підшипників 22 зверху і знизу рами 6 запобігає перекосу рами 5 у вертикальній площині, а через рамки 15, які підтискують напрямні 17 і підшипники 19 за допомогою гайок 16 до рами 6, не допускається перекіс рами 5 у горизонтальній площині. Зусилля з рами 5 передається на раму 6 через підшипники 19, які переміщуються по внутрішній частині рами 6. Рама 6 переміщується по рамі 11 через підшипники 26 у напрямку руху тракторного агрегату або протилежному напрямку у горизонтальній площині і діє на тензорезисторний датчик 3, що вимірює повздовжню складову сили опору. Технічним рішенням даної корисної моделі є паралельне переміщеннярам відносно напрямків дії складових сил опору; зменшення кількості рам з п'яти до чотирьох та зменшення кількості датчиків для вимірювання трьох складових сил опору з чотирьох до трьох. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Пристрій для динамометрування сільськогосподарських знарядь при обробітку ґрунту, який складається з рами, що з'єднує всю конструкцію з трактором, рами, яка переміщується паралельно дії повздовжньої сили опору, датчика для вимірювання повздовжньої складової сили опору, який відрізняється тим, що додатково містить два датчики, які вимірюють бокову і вертикальну складові сили опору, і дві рами, які паралельно переміщуються відносно напрямків дії бокової і вертикальної складових сили опору. 1 UA 71322 U 2 UA 71322 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
