Пристрій для обробітку грунту в ряду рослин

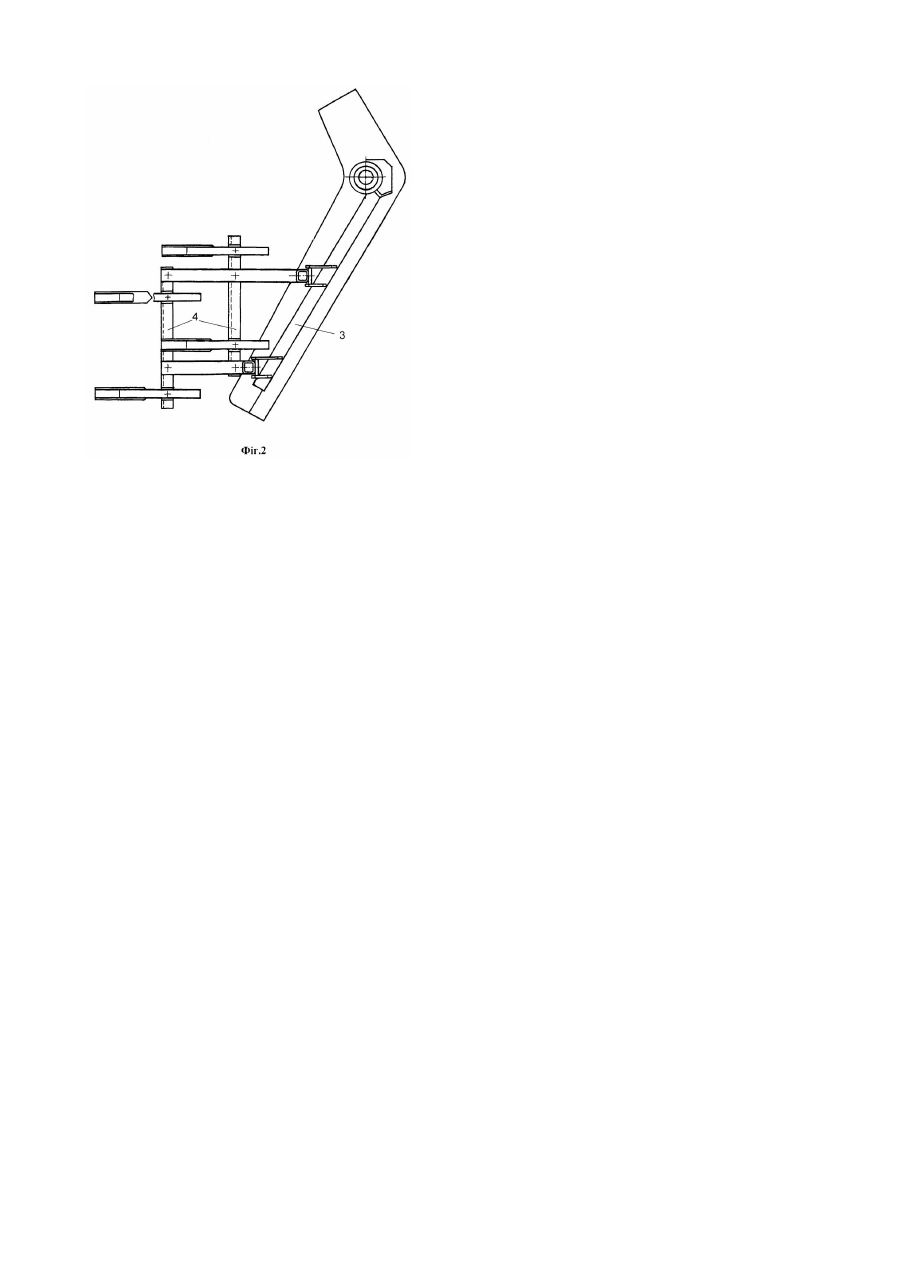

Винахід належить до сільськогосподарського машинобудування, зокрема до машин для роботи в плодових садах, на виноградниках та інш. Відомі пристрої для обробітку ґрунту в рядах садів і виноградників у вигляді обертальної однобічної ножової лапи які підрізають і розпушують шар ґрунту, але недостатньо при цьому знищують бур'яни. Найбільш близьким до запропонованого винаходу є пристрій для обробітку ґрунту в ряду рослин (міжстовбурних смуг), який містить обертальну відносно вертикальної вісі однобічну ножову лапу і використовується як складова частина культиваторів КСМ-5, КСГ-5 або пристрою ПМП-0,6 (Механизация работ в садоводстве / Кутейников В.К., Лосев Н.П., Четвертаков А.В. и др. - 2-е изд., перераб. и доп. - М.: Колос, 1983. 319с.). На крилі лапи закріплені додаткові робочі органи у вигляді вертикальних штирів-розпушувачів для розпушування ґрунту і знищення бур'янів шляхом їх вичісування. Пристрій має недолік, який полягає в тому що, під час роботи відбувається накопичення бур'янів на штирях і як наслідок виникає необхідність періодичного їх ручного очищення. В той же час частка бур'янів не вичісується штирями і не знищується, оскільки вільно проходить скрізь певний проміжок між ними. Винаходом ставиться завдання підвищення якості обробітку ґрунту шляхом збільшення повноти знищення бур'янів. Поставлене винаходом завдання досягається тим що у пристрої для обробітку ґрунту в ряду рослин, що містить однобічну ножову лапу з вертикальною обертальною стійкою та додаткові робочі органи для розпушування ґрунту, згідно винаходу додаткові робочі органи виконані у вигляді розпушуючих лап з коп'євидними наральниками та з S - подібними пружинними стійками і розміщені послідовно з ножовою лапою у шаховому порядку за допомогою рамки та кронштейна, жорстко з'єднаного з стійкою. На фіг.1 зображено пристрій - вигляд збоку, на фіг.2 - вигляд зверху. Пристрій для обробітку ґрунту в ряду рослин включає вертикальну стійку 1, яка за допомогою автоматичної системи приводу обертається у підшипниках, змонтованих на рамі культиватора (на рисунках система приводу, культиватор та підшипники не показані) і має на нижньому консольному кінці однобічну ножову лапу 2. До стійки жорстко за допомогою кронштейна 3 приєднано рамка 4, на якій в шаховому порядку закріплені лапи з S подібними пружинними стійками 5 і коп'євидними наральниками 6. Пристрій працює таким чином. Культиватор рухається в міжрядді, а пристрій переміщується у поздовжньому напрямку у міжстовбурній смузі. Ножова лапа 2 підрізає шар ґрунту, а лапи з коп'євидними наральниками 6 на Sподібних пружинних стійках 5 додатково розпушують підрізаний шар ґрунту і одночасно вичісують коріння підрізаних бур'янів, що запобігає їх приживанню. При контакті щупа системи з штамбом рослини спрацьовує автоматична система приводу і вертикальна стійка 1 обертається навколо власної вісі так, що ножова 2 та розпушувальні 6 лапи виводяться із ряду рослин, а після проходу біля штамба дерева стійка 1 з робочими органами обертається у протилежній бік, лапи повертаються у вихідне положення. Лапи з S-подібними пружинними стійками 5 і коп'євидними наральниками завдяки округлій формі останніх забезпечують як при їх обертанні так і при поступовому русі якісне вичісування бур'янів. Шахове розміщення цих лап дозволяє збільшити питому щільність їх розташування за шириною захвату ножової лапи і підвищити повноту вичісування та знищення бур'янів. Вібраційний режим роботи S-подібних пружинних стійок забезпечує самоочищення лап від бур'янів.
