Багатоярусні похоронні ніші для розміщення на території кладовища

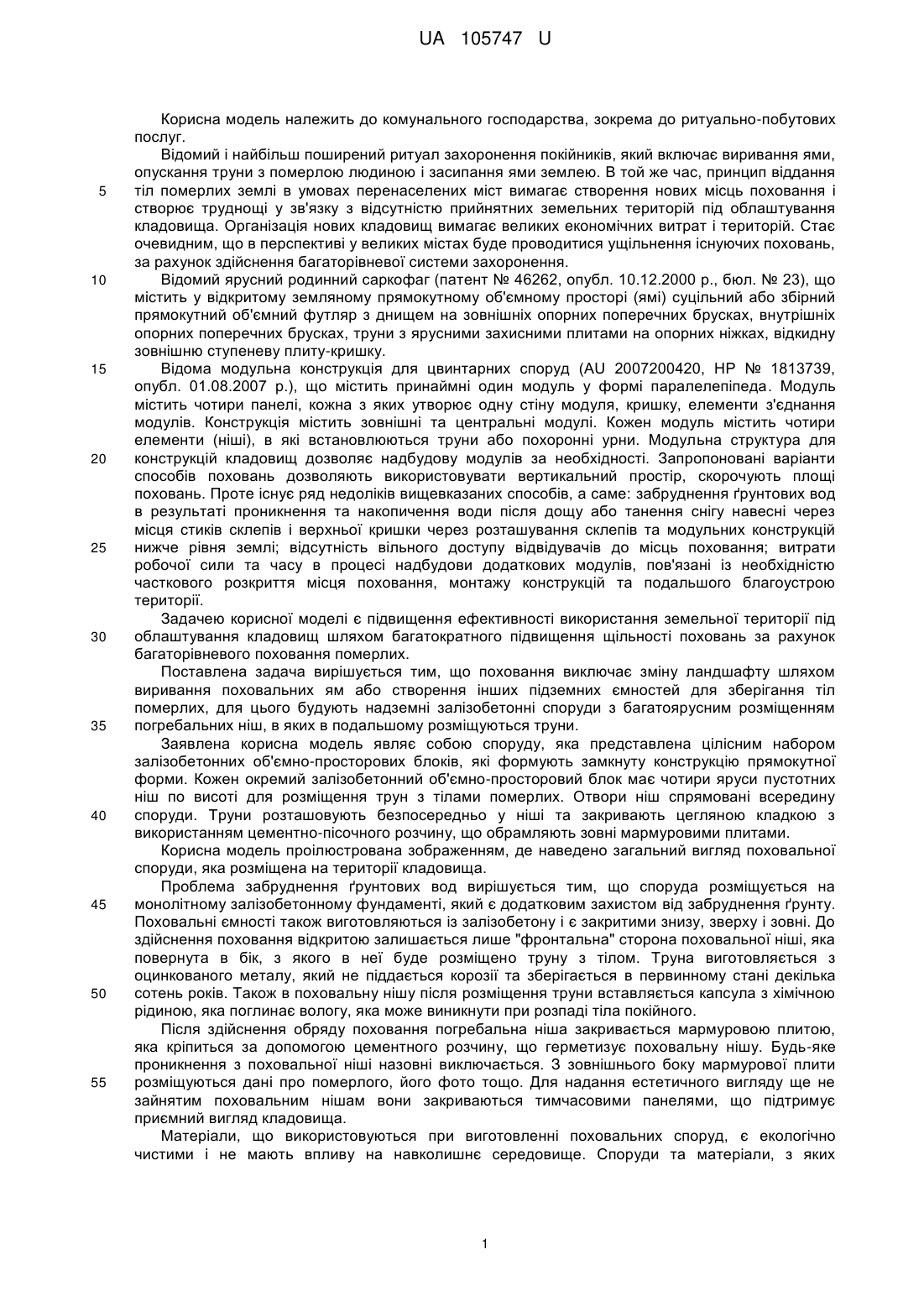

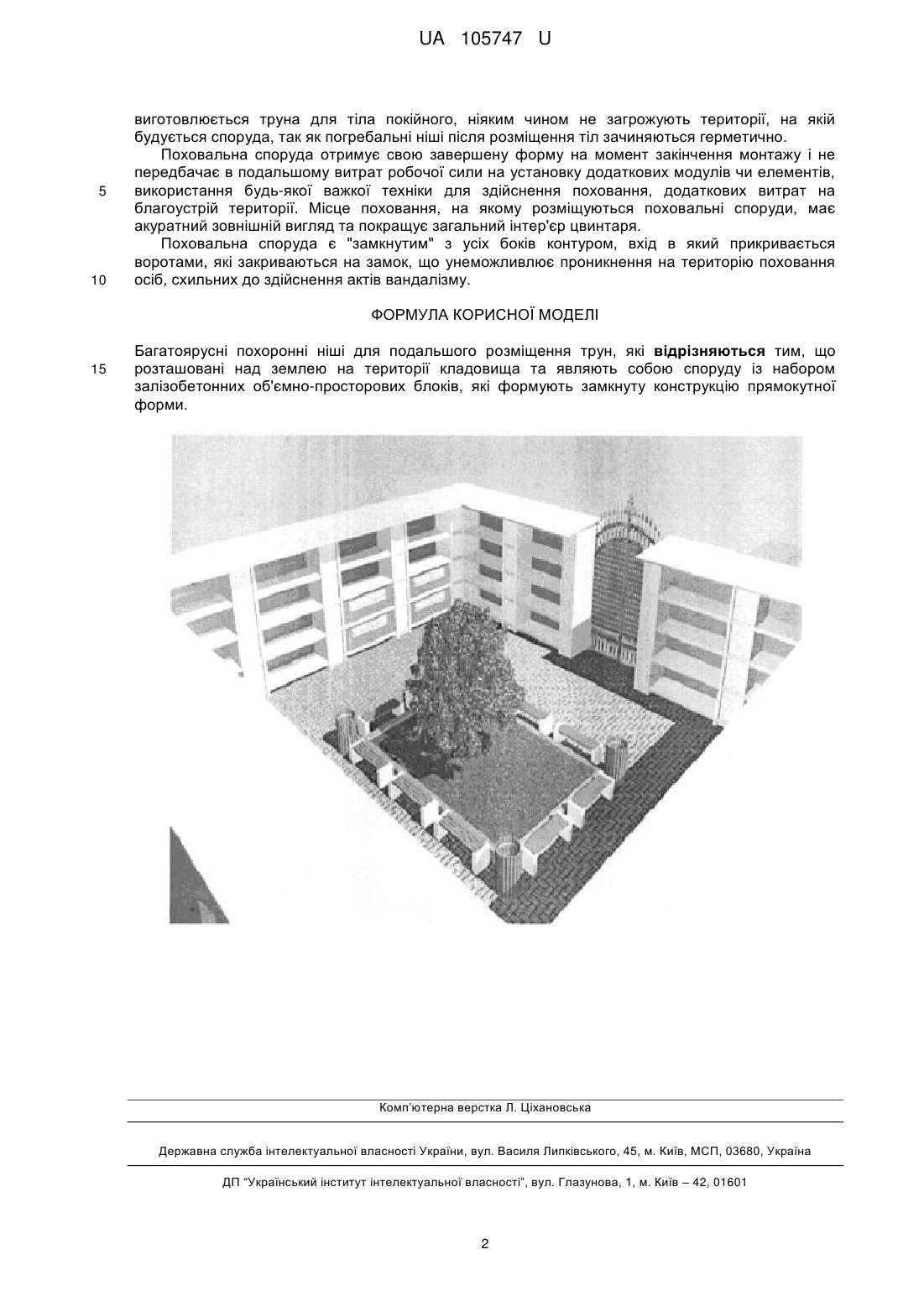

Реферат: Багатоярусні похоронні ніші для подальшого розміщення трун розташовані над землею на території кладовища та являють собою споруду із набором залізобетонних об'ємнопросторових блоків, які формують замкнуту конструкцію прямокутної форми. UA 105747 U (54) БАГАТОЯРУСНІ ПОХОРОННІ НІШІ ДЛЯ РОЗМІЩЕННЯ НА ТЕРИТОРІЇ КЛАДОВИЩА UA 105747 U UA 105747 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до комунального господарства, зокрема до ритуально-побутових послуг. Відомий і найбільш поширений ритуал захоронення покійників, який включає виривання ями, опускання труни з померлою людиною і засипання ями землею. В той же час, принцип віддання тіл померлих землі в умовах перенаселених міст вимагає створення нових місць поховання і створює труднощі у зв'язку з відсутністю прийнятних земельних територій під облаштування кладовища. Організація нових кладовищ вимагає великих економічних витрат і територій. Стає очевидним, що в перспективі у великих містах буде проводитися ущільнення існуючих поховань, за рахунок здійснення багаторівневої системи захоронення. Відомий ярусний родинний саркофаг (патент № 46262, опубл. 10.12.2000 р., бюл. № 23), що містить у відкритому земляному прямокутному об'ємному просторі (ямі) суцільний або збірний прямокутний об'ємний футляр з днищем на зовнішніх опорних поперечних брусках, внутрішніх опорних поперечних брусках, труни з ярусними захисними плитами на опорних ніжках, відкидну зовнішню ступеневу плиту-кришку. Відома модульна конструкція для цвинтарних споруд (AU 2007200420, HP № 1813739, опубл. 01.08.2007 p.), що містить принаймні один модуль у формі паралелепіпеда. Модуль містить чотири панелі, кожна з яких утворює одну стіну модуля, кришку, елементи з'єднання модулів. Конструкція містить зовнішні та центральні модулі. Кожен модуль містить чотири елементи (ніші), в які встановлюються труни або похоронні урни. Модульна структура для конструкцій кладовищ дозволяє надбудову модулів за необхідності. Запропоновані варіанти способів поховань дозволяють використовувати вертикальний простір, скорочують площі поховань. Проте існує ряд недоліків вищевказаних способів, а саме: забруднення ґрунтових вод в результаті проникнення та накопичення води після дощу або танення снігу навесні через місця стиків склепів і верхньої кришки через розташування склепів та модульних конструкцій нижче рівня землі; відсутність вільного доступу відвідувачів до місць поховання; витрати робочої сили та часу в процесі надбудови додаткових модулів, пов'язані із необхідністю часткового розкриття місця поховання, монтажу конструкцій та подальшого благоустрою території. Задачею корисної моделі є підвищення ефективності використання земельної території під облаштування кладовищ шляхом багатократного підвищення щільності поховань за рахунок багаторівневого поховання померлих. Поставлена задача вирішується тим, що поховання виключає зміну ландшафту шляхом виривання поховальних ям або створення інших підземних ємностей для зберігання тіл померлих, для цього будують надземні залізобетонні споруди з багатоярусним розміщенням погребальних ніш, в яких в подальшому розміщуються труни. Заявлена корисна модель являє собою споруду, яка представлена цілісним набором залізобетонних об'ємно-просторових блоків, які формують замкнуту конструкцію прямокутної форми. Кожен окремий залізобетонний об'ємно-просторовий блок має чотири яруси пустотних ніш по висоті для розміщення трун з тілами померлих. Отвори ніш спрямовані всередину споруди. Труни розташовують безпосередньо у ніші та закривають цегляною кладкою з використанням цементно-пісочного розчину, що обрамляють зовні мармуровими плитами. Корисна модель проілюстрована зображенням, де наведено загальний вигляд поховальної споруди, яка розміщена на території кладовища. Проблема забруднення ґрунтових вод вирішується тим, що споруда розміщується на монолітному залізобетонному фундаменті, який є додатковим захистом від забруднення ґрунту. Поховальні ємності також виготовляються із залізобетону і є закритими знизу, зверху і зовні. До здійснення поховання відкритою залишається лише "фронтальна" сторона поховальної ніші, яка повернута в бік, з якого в неї буде розміщено труну з тілом. Труна виготовляється з оцинкованого металу, який не піддається корозії та зберігається в первинному стані декілька сотень років. Також в поховальну нішу після розміщення труни вставляється капсула з хімічною рідиною, яка поглинає вологу, яка може виникнути при розпаді тіла покійного. Після здійснення обряду поховання погребальна ніша закривається мармуровою плитою, яка кріпиться за допомогою цементного розчину, що герметизує поховальну нішу. Будь-яке проникнення з поховальної ніші назовні виключається. З зовнішнього боку мармурової плити розміщуються дані про померлого, його фото тощо. Для надання естетичного вигляду ще не зайнятим поховальним нішам вони закриваються тимчасовими панелями, що підтримує приємний вигляд кладовища. Матеріали, що використовуються при виготовленні поховальних споруд, є екологічно чистими і не мають впливу на навколишнє середовище. Споруди та матеріали, з яких 1 UA 105747 U 5 10 виготовлюється труна для тіла покійного, ніяким чином не загрожують території, на якій будується споруда, так як погребальні ніші після розміщення тіл зачиняються герметично. Поховальна споруда отримує свою завершену форму на момент закінчення монтажу і не передбачає в подальшому витрат робочої сили на установку додаткових модулів чи елементів, використання будь-якої важкої техніки для здійснення поховання, додаткових витрат на благоустрій території. Місце поховання, на якому розміщуються поховальні споруди, має акуратний зовнішній вигляд та покращує загальний інтер'єр цвинтаря. Поховальна споруда є "замкнутим" з усіх боків контуром, вхід в який прикривається воротами, які закриваються на замок, що унеможливлює проникнення на територію поховання осіб, схильних до здійснення актів вандалізму. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Багатоярусні похоронні ніші для подальшого розміщення трун, які відрізняються тим, що розташовані над землею на території кладовища та являють собою споруду із набором залізобетонних об'ємно-просторових блоків, які формують замкнуту конструкцію прямокутної форми. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
