Спосіб теплоізоляції трубопроводів

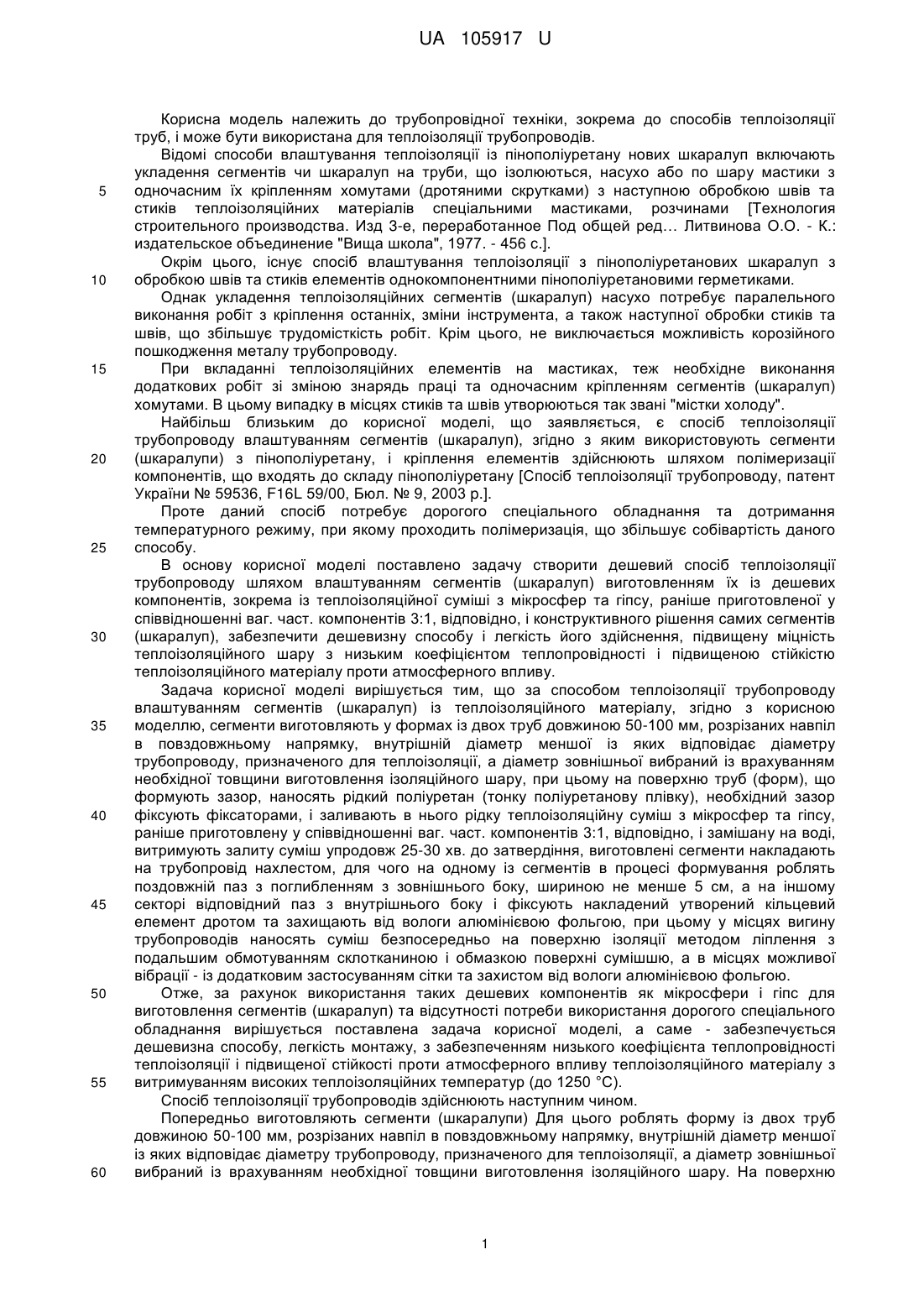

Реферат: UA 105917 U UA 105917 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до трубопровідної техніки, зокрема до способів теплоізоляції труб, і може бути використана для теплоізоляції трубопроводів. Відомі способи влаштування теплоізоляції із пінополіуретану нових шкаралуп включають укладення сегментів чи шкаралуп на труби, що ізолюються, насухо або по шару мастики з одночасним їх кріпленням хомутами (дротяними скрутками) з наступною обробкою швів та стиків теплоізоляційних матеріалів спеціальними мастиками, розчинами [Технология строительного производства. Изд 3-е, переработанное Под общей ред… Литвинова О.О. - К.: издательское объединение "Вища школа", 1977. - 456 с.]. Окрім цього, існує спосіб влаштування теплоізоляції з пінополіуретанових шкаралуп з обробкою швів та стиків елементів однокомпонентними пінополіуретановими герметиками. Однак укладення теплоізоляційних сегментів (шкаралуп) насухо потребує паралельного виконання робіт з кріплення останніх, зміни інструмента, а також наступної обробки стиків та швів, що збільшує трудомісткість робіт. Крім цього, не виключається можливість корозійного пошкодження металу трубопроводу. При вкладанні теплоізоляційних елементів на мастиках, теж необхідне виконання додаткових робіт зі зміною знарядь праці та одночасним кріпленням сегментів (шкаралуп) хомутами. В цьому випадку в місцях стиків та швів утворюються так звані "містки холоду". Найбільш близьким до корисної моделі, що заявляється, є спосіб теплоізоляції трубопроводу влаштуванням сегментів (шкаралуп), згідно з яким використовують сегменти (шкаралупи) з пінополіуретану, і кріплення елементів здійснюють шляхом полімеризації компонентів, що входять до складу пінополіуретану [Спосіб теплоізоляції трубопроводу, патент України № 59536, F16L 59/00, Бюл. № 9, 2003 p.]. Проте даний спосіб потребує дорогого спеціального обладнання та дотримання температурного режиму, при якому проходить полімеризація, що збільшує собівартість даного способу. В основу корисної моделі поставлено задачу створити дешевий спосіб теплоізоляції трубопроводу шляхом влаштуванням сегментів (шкаралуп) виготовленням їх із дешевих компонентів, зокрема із теплоізоляційної суміші з мікросфер та гіпсу, раніше приготовленої у співвідношенні ваг. част. компонентів 3:1, відповідно, і конструктивного рішення самих сегментів (шкаралуп), забезпечити дешевизну способу і легкість його здійснення, підвищену міцність теплоізоляційного шару з низьким коефіцієнтом теплопровідності і підвищеною стійкістю теплоізоляційного матеріалу проти атмосферного впливу. Задача корисної моделі вирішується тим, що за способом теплоізоляції трубопроводу влаштуванням сегментів (шкаралуп) із теплоізоляційного матеріалу, згідно з корисною моделлю, сегменти виготовляють у формах із двох труб довжиною 50-100 мм, розрізаних навпіл в повздовжньому напрямку, внутрішній діаметр меншої із яких відповідає діаметру трубопроводу, призначеного для теплоізоляції, а діаметр зовнішньої вибраний із врахуванням необхідної товщини виготовлення ізоляційного шару, при цьому на поверхню труб (форм), що формують зазор, наносять рідкий поліуретан (тонку поліуретанову плівку), необхідний зазор фіксують фіксаторами, і заливають в нього рідку теплоізоляційну суміш з мікросфер та гіпсу, раніше приготовлену у співвідношенні ваг. част. компонентів 3:1, відповідно, і замішану на воді, витримують залиту суміш упродовж 25-30 хв. до затвердіння, виготовлені сегменти накладають на трубопровід нахлестом, для чого на одному із сегментів в процесі формування роблять поздовжній паз з поглибленням з зовнішнього боку, шириною не менше 5 см, а на іншому секторі відповідний паз з внутрішнього боку і фіксують накладений утворений кільцевий елемент дротом та захищають від вологи алюмінієвою фольгою, при цьому у місцях вигину трубопроводів наносять суміш безпосередньо на поверхню ізоляції методом ліплення з подальшим обмотуванням склотканиною і обмазкою поверхні сумішшю, а в місцях можливої вібрації - із додатковим застосуванням сітки та захистом від вологи алюмінієвою фольгою. Отже, за рахунок використання таких дешевих компонентів як мікросфери і гіпс для виготовлення сегментів (шкаралуп) та відсутності потреби використання дорогого спеціального обладнання вирішується поставлена задача корисної моделі, а саме - забезпечується дешевизна способу, легкість монтажу, з забезпеченням низького коефіцієнта теплопровідності теплоізоляції і підвищеної стійкості проти атмосферного впливу теплоізоляційного матеріалу з витримуванням високих теплоізоляційних температур (до 1250 °C). Спосіб теплоізоляції трубопроводів здійснюють наступним чином. Попередньо виготовляють сегменти (шкаралупи) Для цього роблять форму із двох труб довжиною 50-100 мм, розрізаних навпіл в повздовжньому напрямку, внутрішній діаметр меншої із яких відповідає діаметру трубопроводу, призначеного для теплоізоляції, а діаметр зовнішньої вибраний із врахуванням необхідної товщини виготовлення ізоляційного шару. На поверхню 1 UA 105917 U 5 10 15 20 труб (форм), що формують зазор, наносять рідкий поліуретан або тонку поліуретанову плівку, а необхідний зазор фіксують фіксаторами. Готують теплоізоляційну суміш шляхом перемішування в сухому стані порожнистої мікросфери з гіпсом, для чого, як приклад використовують змішувач для сухих сумішей у співвідношенні 3:1, відповідно, з наступним приготуванням розчину на водній основі ретельним перемішуванням. В приготовлену форму заливають приготовлену теплоізоляційну суміш, витримують залиту суміш упродовж 25-30 хв. до затвердіння. Згодом виготовлені сегменти накладають на трубопровід нахлестом, для чого на одному із сегментів в процесі формування роблять поздовжній паз з поглибленням з зовнішнього боку, шириною не менше 5 см, а на іншому секторі відповідний паз з внутрішнього боку і фіксують накладений утворений кільцевий елемент дротом та захищають від вологи алюмінієвою фольгою. У місцях вигину трубопроводів наносять суміш методом ліплення безпосередньо на поверхню ізоляції з подальшим обмотуванням склотканиною і обмазкою поверхні сумішшю, а в місцях можливої вібрації - із додатковим застосуванням сітки та захистом від вологи алюмінієвою фольгою. Корисна модель забезпечує дешевизну способу, підвищену міцність теплоізоляційного шару, його легкість, з низьким коефіцієнтом теплопровідності і підвищеною стійкістю теплоізоляційного матеріалу проти атмосферного впливу з витримуванням високих теплоізоляційних температур (до 1250 °C). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 40 Спосіб теплоізоляції трубопроводу влаштуванням сегментів (шкаралуп) із теплоізоляційного матеріалу, який відрізняється тим, що сегменти виготовляють у формах із двох труб довжиною 50-100 мм, розрізаних навпіл в повздовжньому напрямку, внутрішній діаметр меншої із яких відповідає діаметру трубопроводу, призначеного для теплоізоляції, а діаметр зовнішньої вибраний із врахуванням необхідної товщини виготовлення ізоляційного шару, при цьому на поверхню труб (форм), що формують зазор, наносять рідкий поліуретан (тонку поліуретанову плівку), необхідний зазор фіксують фіксаторами, і заливають в нього теплоізоляційну суміш з мікросфер та гіпсу, раніше приготовлену у співвідношенні ваг. част. компонентів 3:1, відповідно, і розчинену у воді ретельним перемішуванням, витримують залиту суміш упродовж 25-30 хв. до затвердіння, виготовлені сегменти накладають на трубопровід нахлестом, для чого на одному із сегментів в процесі формування роблять поздовжній паз з поглибленням з зовнішнього боку, шириною не менше 5 см, а на іншому секторі відповідний паз з внутрішнього боку і фіксують накладений утворений кільцевий елемент дротом та захищають від вологи алюмінієвою фольгою, при цьому у місцях вигину трубопроводів наносять суміш безпосередньо на поверхню ізоляції методом ліплення з подальшим обмотуванням склотканиною і обмазкою поверхні сумішшю, а в місцях можливої вібрації - із додатковим застосуванням сітки та захистом від вологи алюмінієвою фольгою. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
