Спосіб улаштування зовнішньої теплоізоляції будинку

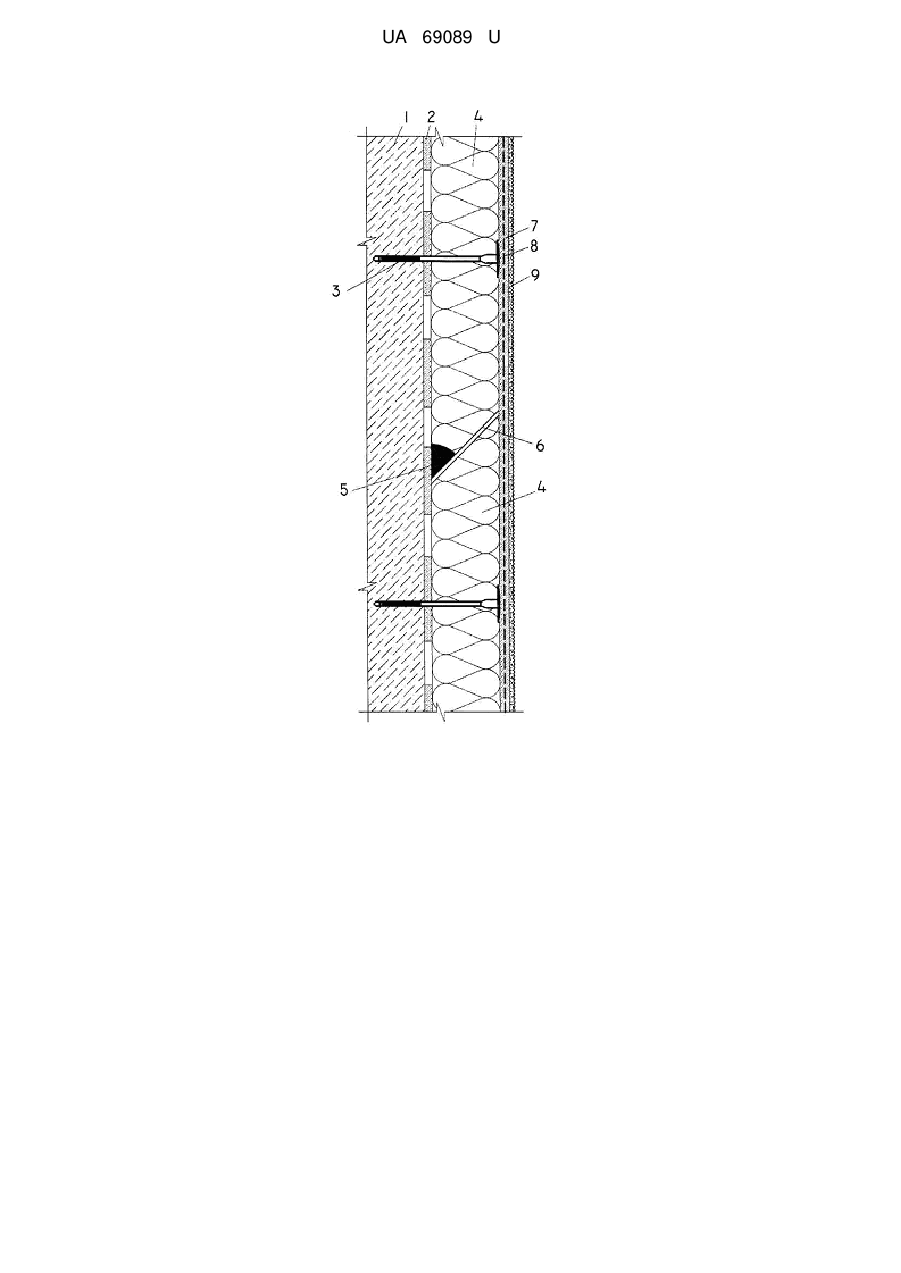

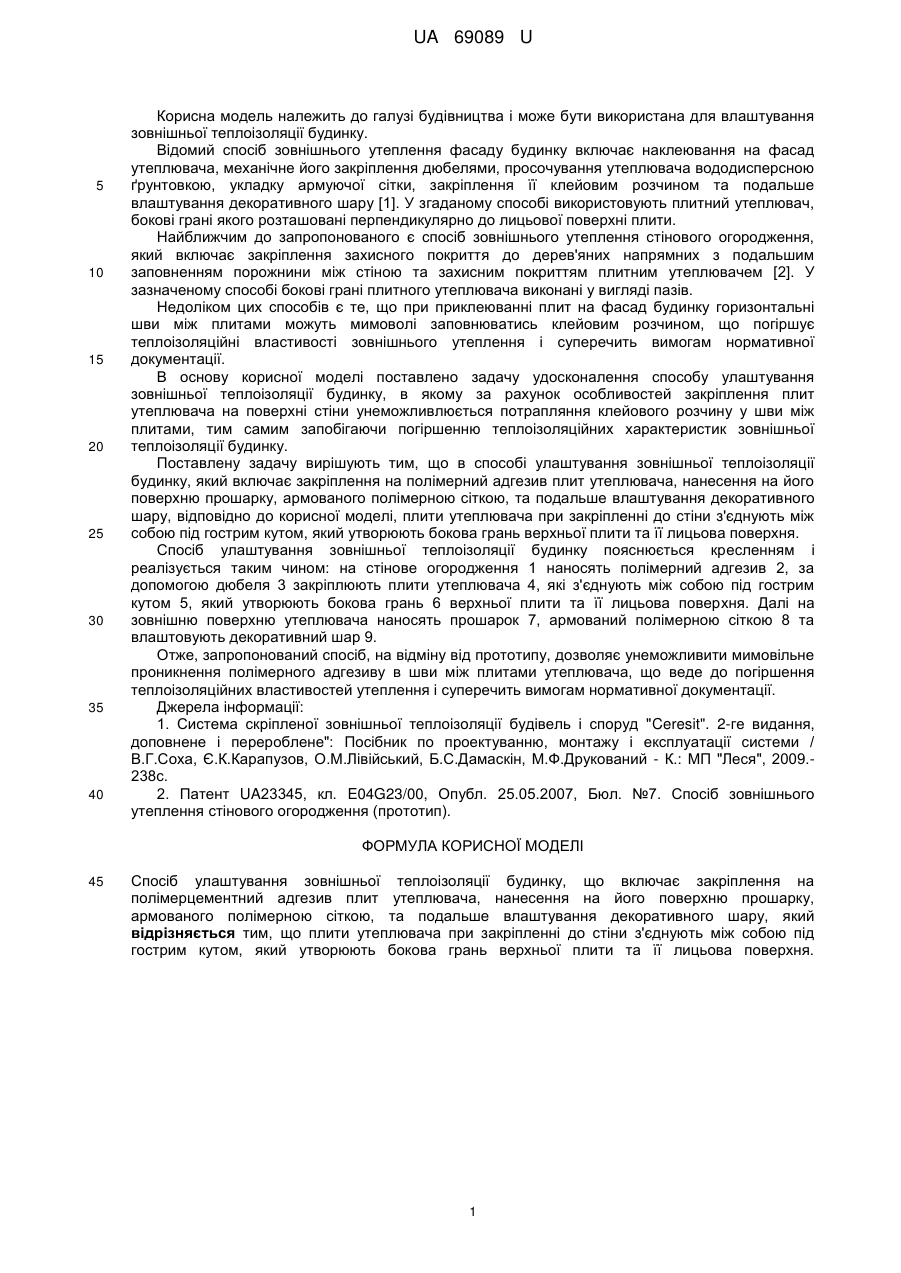

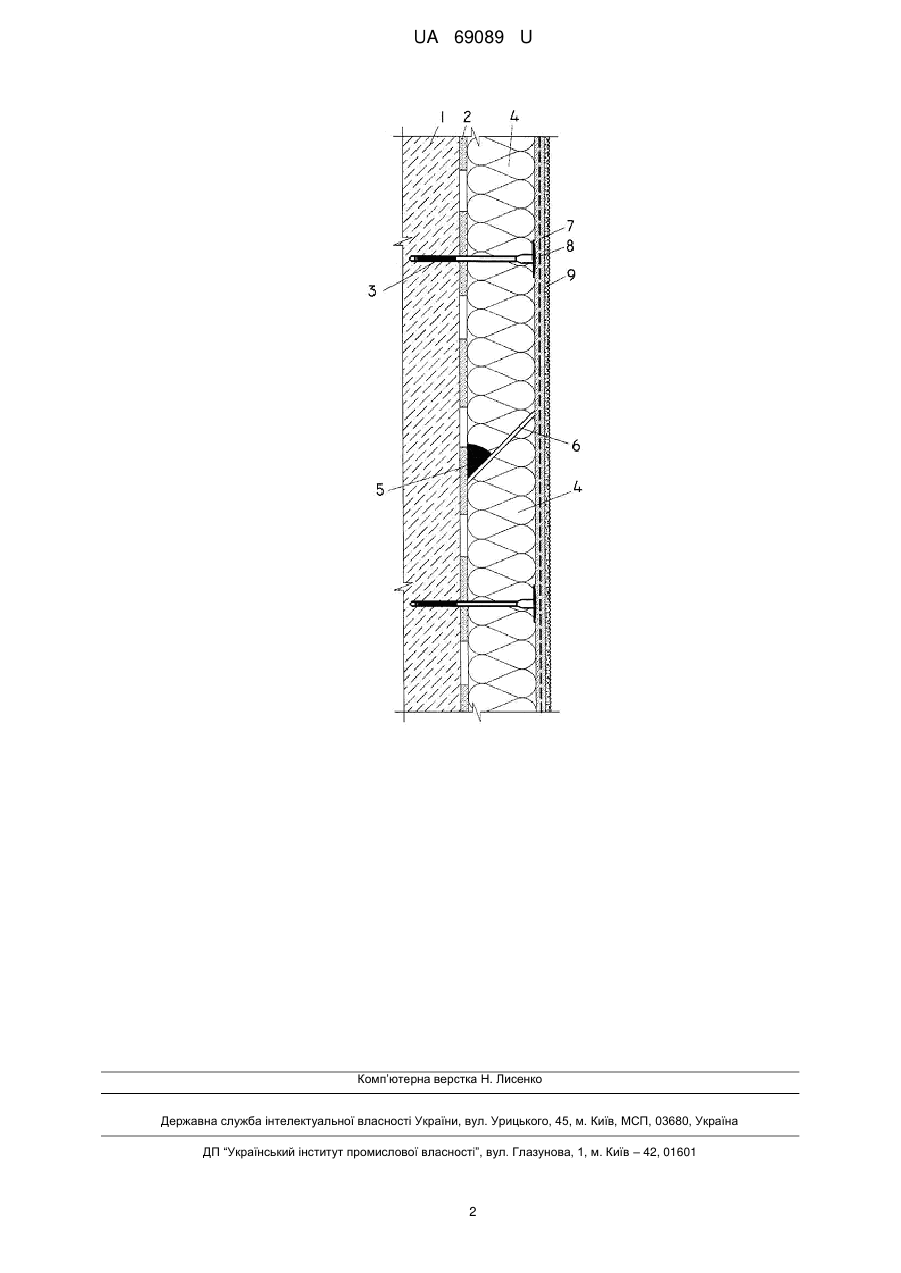

Реферат: Спосіб улаштування зовнішньої теплоізоляції будинку включає закріплення на полімерцементний адгезив плит утеплювача, нанесення на його поверхню прошарку, армованого полімерною сіткою, та подальше влаштування декоративного шару. Плити утеплювача при закріпленні до стіни з'єднують між собою під гострим кутом, який утворюють бокова грань верхньої плити та її лицьова поверхня. UA 69089 U (12) UA 69089 U UA 69089 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі будівництва і може бути використана для влаштування зовнішньої теплоізоляції будинку. Відомий спосіб зовнішнього утеплення фасаду будинку включає наклеювання на фасад утеплювача, механічне його закріплення дюбелями, просочування утеплювача вододисперсною ґрунтовкою, укладку армуючої сітки, закріплення її клейовим розчином та подальше влаштування декоративного шару [1]. У згаданому способі використовують плитний утеплювач, бокові грані якого розташовані перпендикулярно до лицьової поверхні плити. Найближчим до запропонованого є спосіб зовнішнього утеплення стінового огородження, який включає закріплення захисного покриття до дерев'яних напрямних з подальшим заповненням порожнини між стіною та захисним покриттям плитним утеплювачем [2]. У зазначеному способі бокові грані плитного утеплювача виконані у вигляді пазів. Недоліком цих способів є те, що при приклеюванні плит на фасад будинку горизонтальні шви між плитами можуть мимоволі заповнюватись клейовим розчином, що погіршує теплоізоляційні властивості зовнішнього утеплення і суперечить вимогам нормативної документації. В основу корисної моделі поставлено задачу удосконалення способу улаштування зовнішньої теплоізоляції будинку, в якому за рахунок особливостей закріплення плит утеплювача на поверхні стіни унеможливлюється потрапляння клейового розчину у шви між плитами, тим самим запобігаючи погіршенню теплоізоляційних характеристик зовнішньої теплоізоляції будинку. Поставлену задачу вирішують тим, що в способі улаштування зовнішньої теплоізоляції будинку, який включає закріплення на полімерний адгезив плит утеплювача, нанесення на його поверхню прошарку, армованого полімерною сіткою, та подальше влаштування декоративного шару, відповідно до корисної моделі, плити утеплювача при закріпленні до стіни з'єднують між собою під гострим кутом, який утворюють бокова грань верхньої плити та її лицьова поверхня. Спосіб улаштування зовнішньої теплоізоляції будинку пояснюється кресленням і реалізується таким чином: на стінове огородження 1 наносять полімерний адгезив 2, за допомогою дюбеля 3 закріплюють плити утеплювача 4, які з'єднують між собою під гострим кутом 5, який утворюють бокова грань 6 верхньої плити та її лицьова поверхня. Далі на зовнішню поверхню утеплювача наносять прошарок 7, армований полімерною сіткою 8 та влаштовують декоративний шар 9. Отже, запропонований спосіб, на відміну від прототипу, дозволяє унеможливити мимовільне проникнення полімерного адгезиву в шви між плитами утеплювача, що веде до погіршення теплоізоляційних властивостей утеплення і суперечить вимогам нормативної документації. Джерела інформації: 1. Система скріпленої зовнішньої теплоізоляції будівель і споруд "Ceresit". 2-ге видання, доповнене і перероблене": Посібник по проектуванню, монтажу і експлуатації системи / В.Г.Соха, Є.К.Карапузов, О.М.Лівійський, Б.С.Дамаскін, М.Ф.Друкований - К.: МП "Леся", 2009.238с. 2. Патент UA23345, кл. E04G23/00, Опубл. 25.05.2007, Бюл. №7. Спосіб зовнішнього утеплення стінового огородження (прототип). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Спосіб улаштування зовнішньої теплоізоляції будинку, що включає закріплення на полімерцементний адгезив плит утеплювача, нанесення на його поверхню прошарку, армованого полімерною сіткою, та подальше влаштування декоративного шару, який відрізняється тим, що плити утеплювача при закріпленні до стіни з'єднують між собою під гострим кутом, який утворюють бокова грань верхньої плити та її лицьова поверхня. 1 UA 69089 U Комп’ютерна верстка Н. Лисенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
