Спосіб кріплення теплоізоляції до подових труб нагрівальних печей

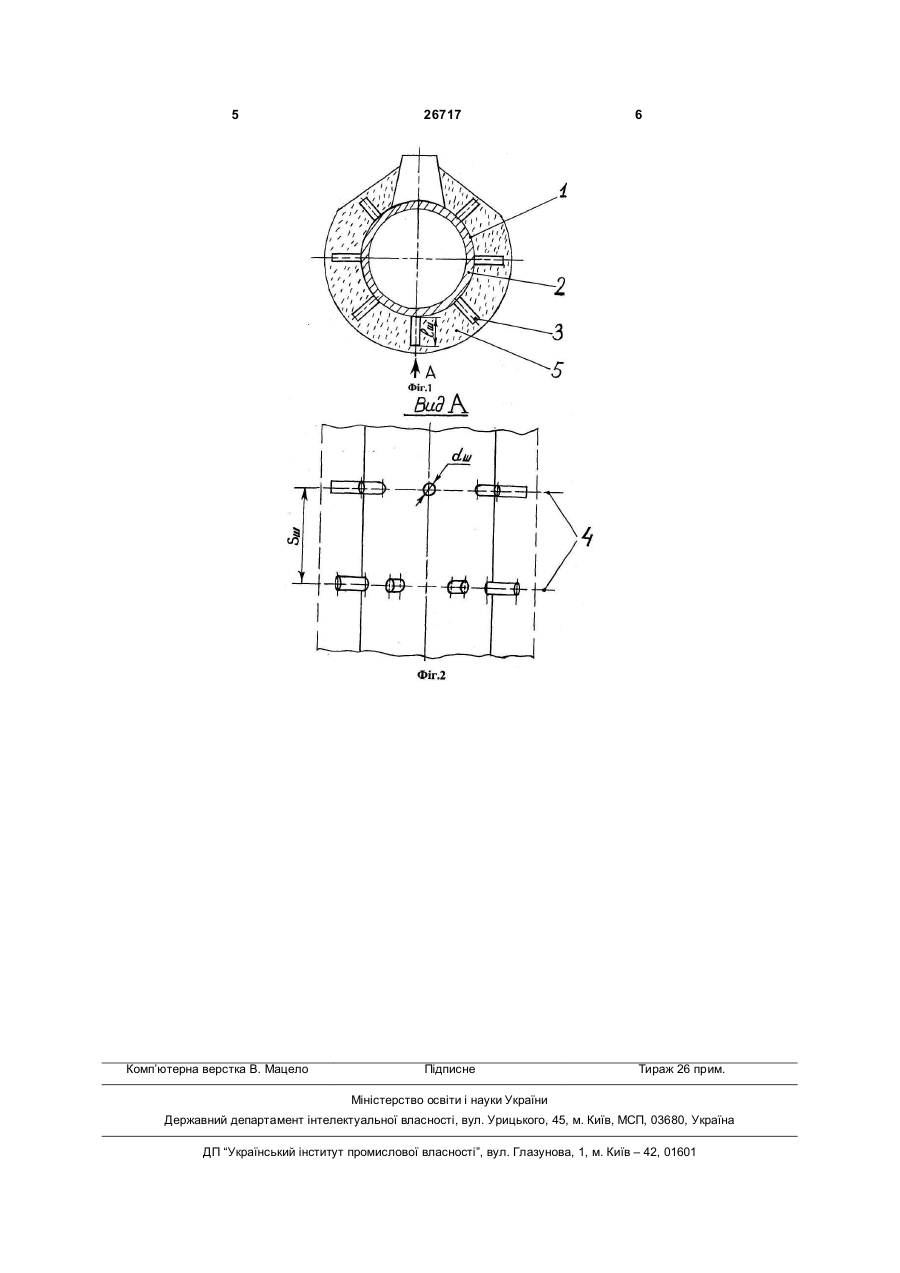

Спосіб кріплення теплоізоляції до подових труб нагрівальних печей, що включає приварю 3 26717 4 нагрівальної печі з схемою кріплення до неї теплостальних шипів круглого поперечного перерізу до ізоляції згідно способу, який пропонується, на Фіг.2 зовнішньої поверхні подових труб нагрівальних – вид зверху подової труби нагрівальної печі з печей рядами, кожен з яких розташований у попесхемою кріплення до неї теплоізоляції згідно споречному перерізі подової труби, причому шипи собу, який пропонується. сусідніх рядів розташовані в шаховому порядку Спосіб здійснюється таким чином. На зовнішодин щодо одного, та нанесення теплоізоляції на ню поверхню 1 (Фіг.1) подових труб 2 (Фіг.1) нагріподові труби нагрівальних печей, відношення діавальних печей приварюють стальні шипи 3 (Фіг.1) метру до довжини стальних шипів складає круглого поперечного перерізу рядами 4 (Фіг.2), 0,05...0,22, а відношення відстані між сусідніми розташованими у поперечному перерізі подових рядами стальних шипів до довжини стальних шитруб 2 (Фіг.1). Стальні шипи 3 (Фіг.1) сусідніх рядів пів складає 1,15...4,00. розташовують в шаховому порядку один щодо Використання цього способу кріплення теплоодного. При цьому відношення діаметру (dш ) до ізоляції до подових труб нагрівальних печей додовжини (lш ) стальних шипів, та відношення відзволить суттєво підвищити стійкість теплоізоляції, стані між сусідніми рядами стальних шипів (Sш ) до знизити витрати палива та питомі фінансові виІш визначають з наданих вище співвідношень. Пістрати в цілому на теплову обробку заготівок (виля цього на подові труби 2 (Фіг.1) наносять теплоробів) в нагрівальних печах, зменшити собіварізоляцію 5 (Фіг.1). Технологія нанесення теплоізотість теплової обробки. ляції 5 (Фіг.1) може бути різною в залежності від її Якщо відношення діаметру до довжини стальтехнічних характеристик. них шипів менше за 0,05, то в цьому випадку не Приклад конкретної реалізації способу кріпзабезпечується достатня механічна міцність з'єдлення теплоізоляції до подових труб нагрівальних нання між шипами і подовими трубами, та між шипечей стосовно методичних нагрівальних печей з пами і теплоізоляцією. крокуючими балками листопрокатного цеху 3000 Якщо відношення діаметру до довжини стальВАТ „ММК ім. Ілліча" (м. Маріуполь, Україна). На них шипів більше за 0,22, то в цьому випадку сутопорні балки (подові труби) методичних нагрівальтєво збільшуються втрати теплоти з робочого проних печей теплоізоляцію кріплять зазначеним вистору теплового агрегату (нагрівальної печі) через ще способом. При цьому: dш =6мм; lш =40...60мм; ці шипи та, як наслідок, підвищуються витрати Sш=70...120мм. Тоді: (dш /lш )=0,10...0,15; палива на теплову обробку заготівок (виробів); (Sш /lш )=1,17...3,00. крім того, суттєво підвищуються витрати на матеВикористання запропонованого способу кріпріал, з якого виготовляються шипи. лення теплоізоляції до подових труб нагрівальних Якщо відношення відстані між сусідніми рядапечей, за рахунок забезпечення оптимального ми стальних шипів до довжини стальних шипів співвідношення між конструктивними параметрами менше за 1,15, то в цьому випадку суттєво збільподових труб, стальних шипів, та параметрами їх шуються втрати теплоти з робочого простору тепрозташування на цих трубах, дозволить суттєво лового агрегату (нагрівальної печі) через ці шипи підвищити стійкість теплоізоляції, знизити витрати та, як наслідок, підвищуються витрати палива на палива та питомі фінансові витрати в цілому на теплову обробку заготівок (виробів); крім того, суттеплову обробку заготівок (виробів) в нагрівальних тєво підвищуються витрати на матеріал, з якого печах, зменшити собівартість теплової обробки. виготовляються шипи. Джерела інформації Якщо відношення відстані між сусідніми ряда1. Патент США №4255127, МКВ F27D1/16. ми стальних шипів до довжини стальних шипів 2. Изоляция подовых труб нагревательных пебільше за 4,00, то в цьому випадку не забезпечучей / Цыпин С.Я., Ануфриев В.Г., Михалев Г.А., ється достатня механічна міцність з'єднання між Старцев Д.А. и др. // Бюл. НТИ. Черная металлуршипами та теплоізоляцією. гия. - 1978. - №2. - С.18-28. Сутність способу пояснюється на Фіг.1, 2, де на Фіг.1 надано поперечний переріз подової труби 5 Комп’ютерна верстка В. Мацело 26717 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
