Цигаркова гільза

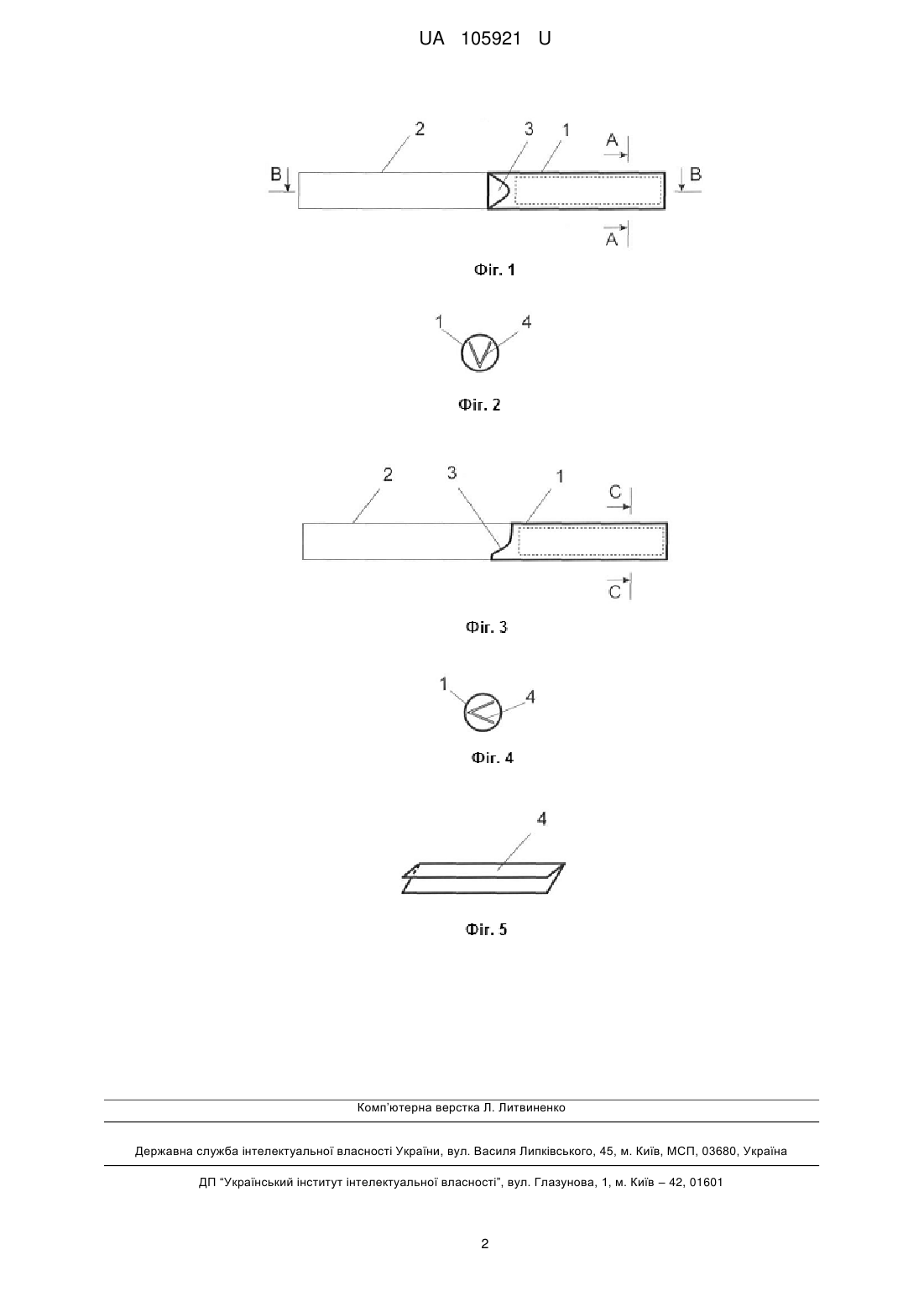

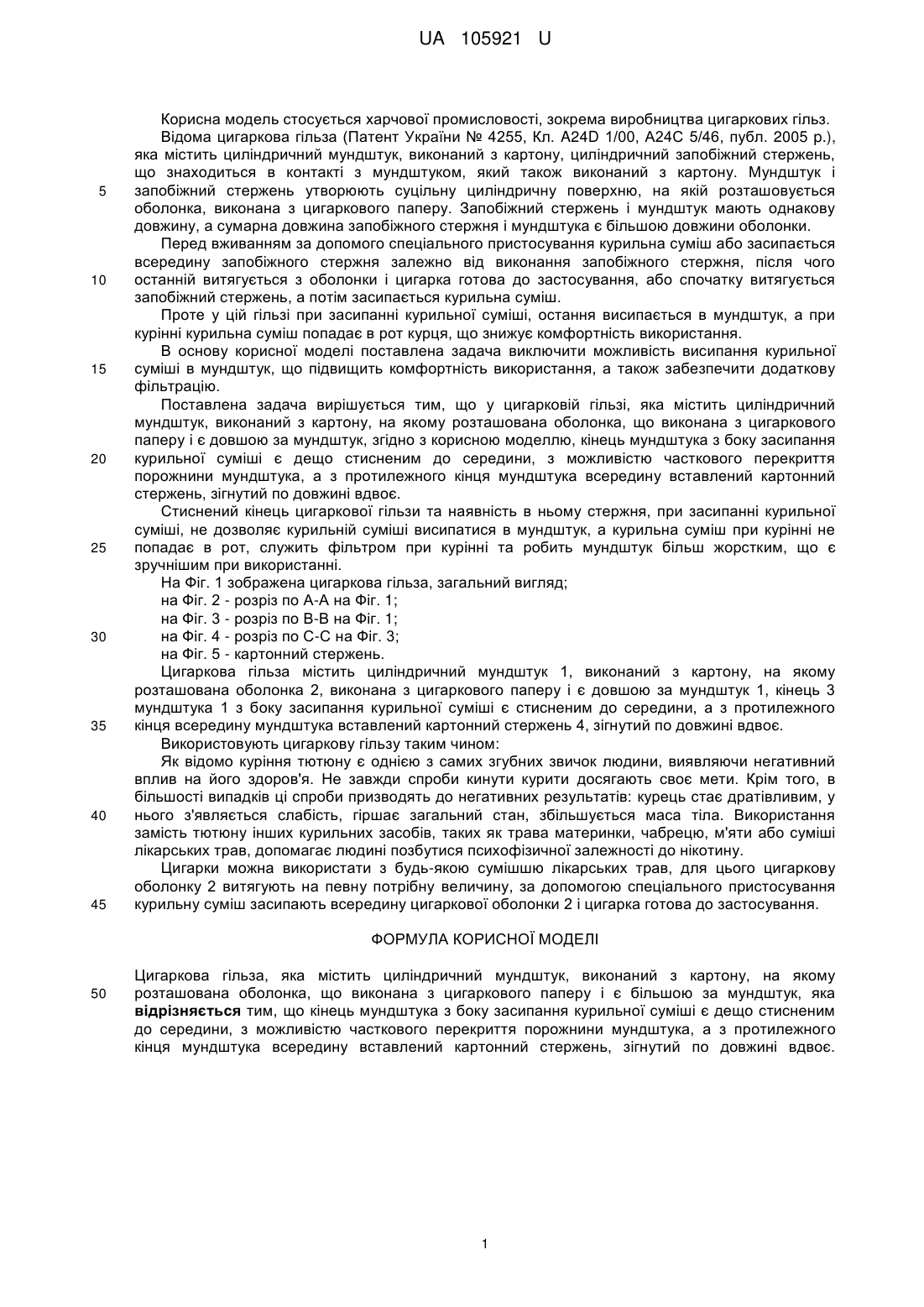

Реферат: Цигаркова гільза, яка містить циліндричний мундштук, виконаний з картону, на якому розташована оболонка, що виконана з цигаркового паперу і є більшою за мундштук, причому кінець мундштука з боку засипання курильної суміші є дещо стисненим до середини, з можливістю часткового перекриття порожнини мундштука, а з протилежного кінця мундштука всередину вставлений картонний стержень, зігнутий по довжині вдвоє. UA 105921 U (54) ЦИГАРКОВА ГІЛЬЗА UA 105921 U UA 105921 U 5 10 15 20 25 30 35 40 45 Корисна модель стосується харчової промисловості, зокрема виробництва цигаркових гільз. Відома цигаркова гільза (Патент України № 4255, Кл. A24D 1/00, А24С 5/46, публ. 2005 p.), яка містить циліндричний мундштук, виконаний з картону, циліндричний запобіжний стержень, що знаходиться в контакті з мундштуком, який також виконаний з картону. Мундштук і запобіжний стержень утворюють суцільну циліндричну поверхню, на якій розташовується оболонка, виконана з цигаркового паперу. Запобіжний стержень і мундштук мають однакову довжину, а сумарна довжина запобіжного стержня і мундштука є більшою довжини оболонки. Перед вживанням за допомого спеціального пристосування курильна суміш або засипається всередину запобіжного стержня залежно від виконання запобіжного стержня, після чого останній витягується з оболонки і цигарка готова до застосування, або спочатку витягується запобіжний стержень, а потім засипається курильна суміш. Проте у цій гільзі при засипанні курильної суміші, остання висипається в мундштук, а при курінні курильна суміш попадає в рот курця, що знижує комфортність використання. В основу корисної моделі поставлена задача виключити можливість висипання курильної суміші в мундштук, що підвищить комфортність використання, а також забезпечити додаткову фільтрацію. Поставлена задача вирішується тим, що у цигарковій гільзі, яка містить циліндричний мундштук, виконаний з картону, на якому розташована оболонка, що виконана з цигаркового паперу і є довшою за мундштук, згідно з корисною моделлю, кінець мундштука з боку засипання курильної суміші є дещо стисненим до середини, з можливістю часткового перекриття порожнини мундштука, а з протилежного кінця мундштука всередину вставлений картонний стержень, зігнутий по довжині вдвоє. Стиснений кінець цигаркової гільзи та наявність в ньому стержня, при засипанні курильної суміші, не дозволяє курильній суміші висипатися в мундштук, а курильна суміш при курінні не попадає в рот, служить фільтром при курінні та робить мундштук більш жорстким, що є зручнішим при використанні. На Фіг. 1 зображена цигаркова гільза, загальний вигляд; на Фіг. 2 - розріз по А-А на Фіг. 1; на Фіг. 3 - розріз по В-В на Фіг. 1; на Фіг. 4 - розріз по С-С на Фіг. 3; на Фіг. 5 - картонний стержень. Цигаркова гільза містить циліндричний мундштук 1, виконаний з картону, на якому розташована оболонка 2, виконана з цигаркового паперу і є довшою за мундштук 1, кінець 3 мундштука 1 з боку засипання курильної суміші є стисненим до середини, а з протилежного кінця всередину мундштука вставлений картонний стержень 4, зігнутий по довжині вдвоє. Використовують цигаркову гільзу таким чином: Як відомо куріння тютюну є однією з самих згубних звичок людини, виявляючи негативний вплив на його здоров'я. Не завжди спроби кинути курити досягають своє мети. Крім того, в більшості випадків ці спроби призводять до негативних результатів: курець стає дратівливим, у нього з'являється слабість, гіршає загальний стан, збільшується маса тіла. Використання замість тютюну інших курильних засобів, таких як трава материнки, чабрецю, м'яти або суміші лікарських трав, допомагає людині позбутися психофізичної залежності до нікотину. Цигарки можна використати з будь-якою сумішшю лікарських трав, для цього цигаркову оболонку 2 витягують на певну потрібну величину, за допомогою спеціального пристосування курильну суміш засипають всередину цигаркової оболонки 2 і цигарка готова до застосування. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Цигаркова гільза, яка містить циліндричний мундштук, виконаний з картону, на якому розташована оболонка, що виконана з цигаркового паперу і є більшою за мундштук, яка відрізняється тим, що кінець мундштука з боку засипання курильної суміші є дещо стисненим до середини, з можливістю часткового перекриття порожнини мундштука, а з протилежного кінця мундштука всередину вставлений картонний стержень, зігнутий по довжині вдвоє. 1 UA 105921 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
