Терморегулятор

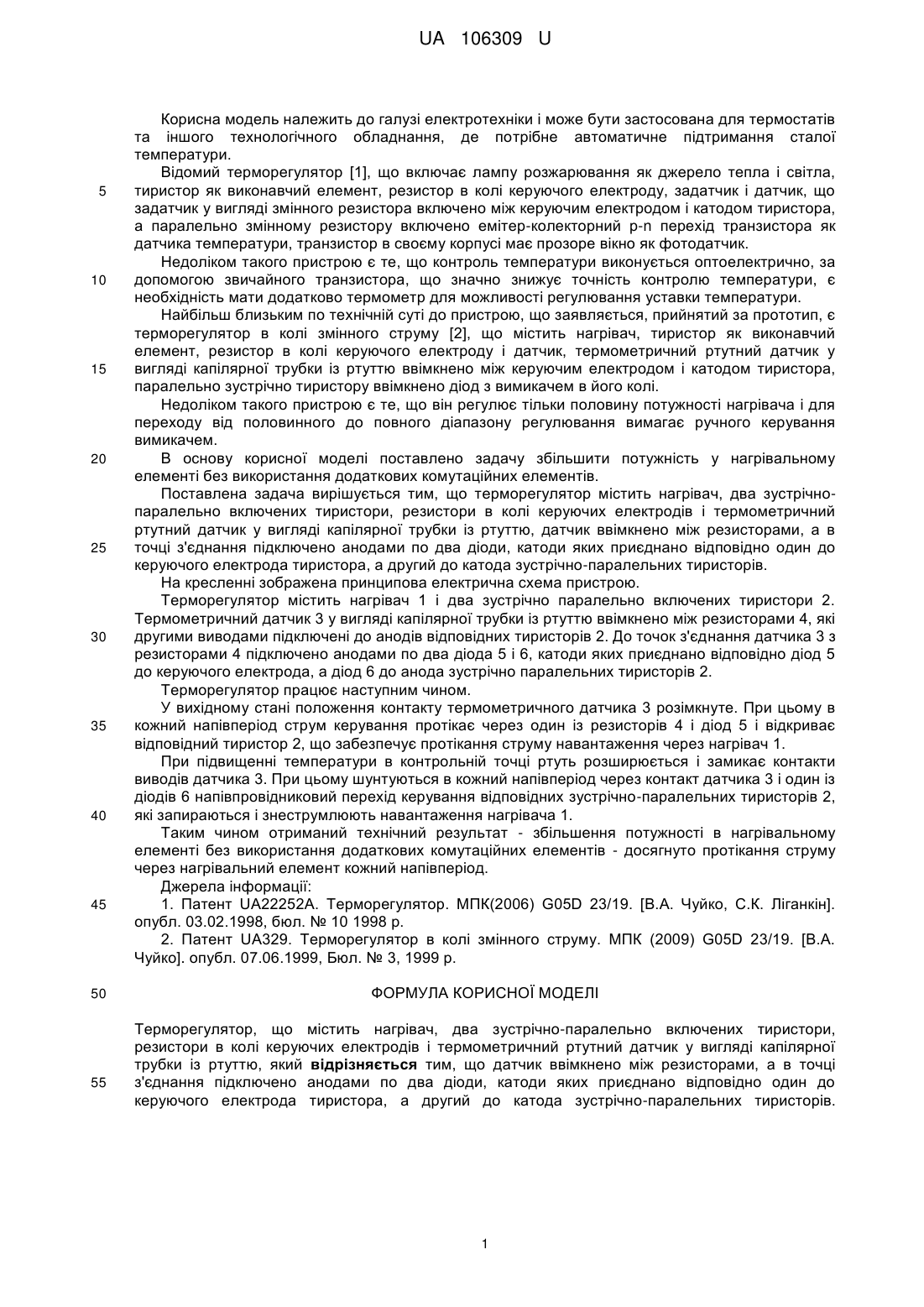

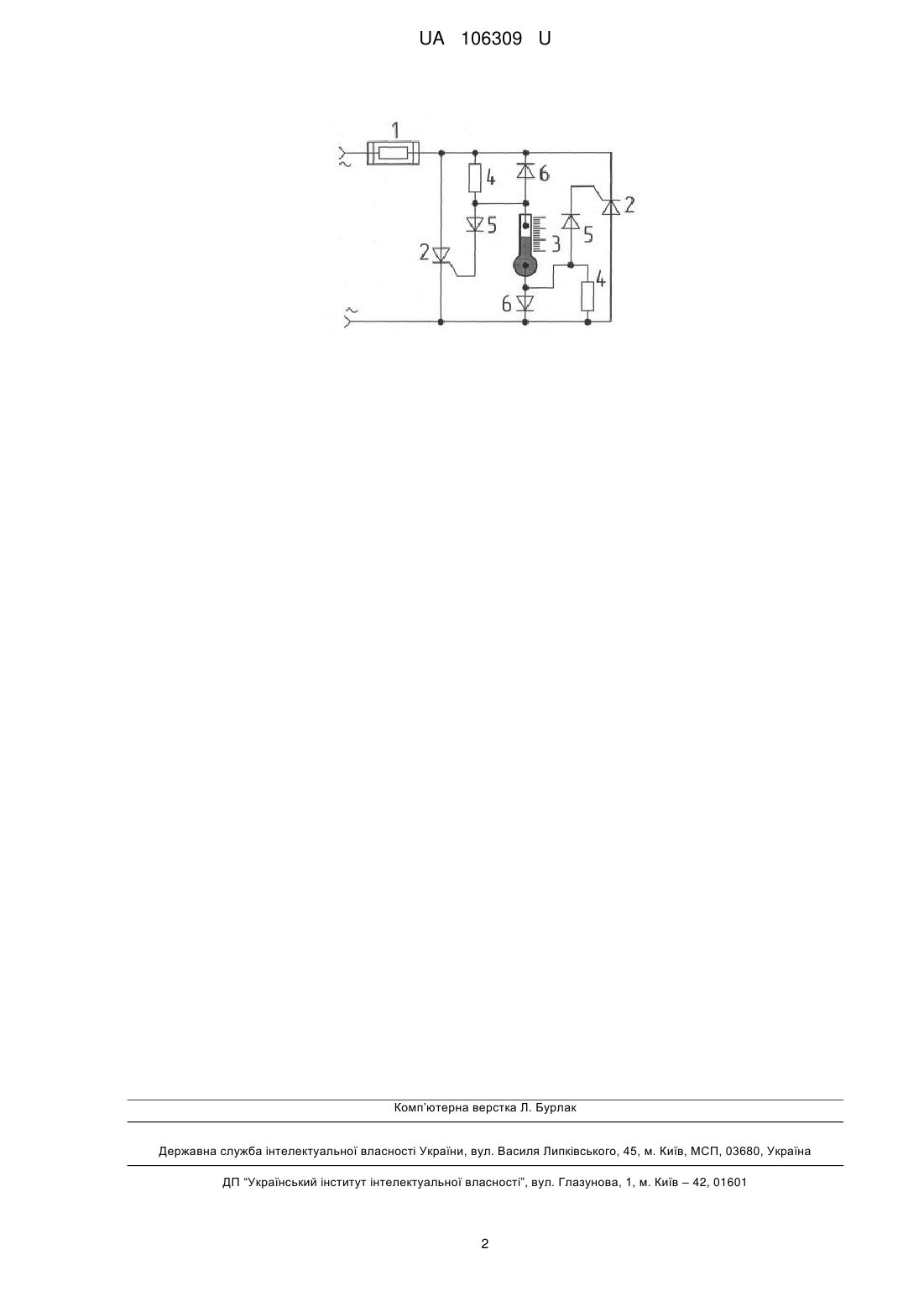

Реферат: UA 106309 U UA 106309 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі електротехніки і може бути застосована для термостатів та іншого технологічного обладнання, де потрібне автоматичне підтримання сталої температури. Відомий терморегулятор [1], що включає лампу розжарювання як джерело тепла і світла, тиристор як виконавчий елемент, резистор в колі керуючого електроду, задатчик і датчик, що задатчик у вигляді змінного резистора включено між керуючим електродом і катодом тиристора, а паралельно змінному резистору включено емітер-колекторний р-n перехід транзистора як датчика температури, транзистор в своєму корпусі має прозоре вікно як фотодатчик. Недоліком такого пристрою є те, що контроль температури виконується оптоелектрично, за допомогою звичайного транзистора, що значно знижує точність контролю температури, є необхідність мати додатково термометр для можливості регулювання уставки температури. Найбільш близьким по технічній суті до пристрою, що заявляється, прийнятий за прототип, є терморегулятор в колі змінного струму [2], що містить нагрівач, тиристор як виконавчий елемент, резистор в колі керуючого електроду і датчик, термометричний ртутний датчик у вигляді капілярної трубки із ртуттю ввімкнено між керуючим електродом і катодом тиристора, паралельно зустрічно тиристору ввімкнено діод з вимикачем в його колі. Недоліком такого пристрою є те, що він регулює тільки половину потужності нагрівача і для переходу від половинного до повного діапазону регулювання вимагає ручного керування вимикачем. В основу корисної моделі поставлено задачу збільшити потужність у нагрівальному елементі без використання додаткових комутаційних елементів. Поставлена задача вирішується тим, що терморегулятор містить нагрівач, два зустрічнопаралельно включених тиристори, резистори в колі керуючих електродів і термометричний ртутний датчик у вигляді капілярної трубки із ртуттю, датчик ввімкнено між резисторами, а в точці з'єднання підключено анодами по два діоди, катоди яких приєднано відповідно один до керуючого електрода тиристора, а другий до катода зустрічно-паралельних тиристорів. На кресленні зображена принципова електрична схема пристрою. Терморегулятор містить нагрівач 1 і два зустрічно паралельно включених тиристори 2. Термометричний датчик 3 у вигляді капілярної трубки із ртуттю ввімкнено між резисторами 4, які другими виводами підключені до анодів відповідних тиристорів 2. До точок з'єднання датчика 3 з резисторами 4 підключено анодами по два діода 5 і 6, катоди яких приєднано відповідно діод 5 до керуючого електрода, а діод 6 до анода зустрічно паралельних тиристорів 2. Терморегулятор працює наступним чином. У вихідному стані положення контакту термометричного датчика 3 розімкнуте. При цьому в кожний напівперіод струм керування протікає через один із резисторів 4 і діод 5 і відкриває відповідний тиристор 2, що забезпечує протікання струму навантаження через нагрівач 1. При підвищенні температури в контрольній точці ртуть розширюється і замикає контакти виводів датчика 3. При цьому шунтуються в кожний напівперіод через контакт датчика 3 і один із діодів 6 напівпровідниковий перехід керування відповідних зустрічно-паралельних тиристорів 2, які запираються і знеструмлюють навантаження нагрівача 1. Таким чином отриманий технічний результат - збільшення потужності в нагрівальному елементі без використання додаткових комутаційних елементів - досягнуто протікання струму через нагрівальний елемент кожний напівперіод. Джерела інформації: 1. Патент UA22252A. Терморегулятор. МПК(2006) G05D 23/19. [В.А. Чуйко, С.К. Ліганкін]. опубл. 03.02.1998, бюл. № 10 1998 р. 2. Патент UA329. Терморегулятор в колі змінного струму. МПК (2009) G05D 23/19. [В.А. Чуйко]. опубл. 07.06.1999, Бюл. № 3, 1999 р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Терморегулятор, що містить нагрівач, два зустрічно-паралельно включених тиристори, резистори в колі керуючих електродів і термометричний ртутний датчик у вигляді капілярної трубки із ртуттю, який відрізняється тим, що датчик ввімкнено між резисторами, а в точці з'єднання підключено анодами по два діоди, катоди яких приєднано відповідно один до керуючого електрода тиристора, а другий до катода зустрічно-паралельних тиристорів. 1 UA 106309 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
