Терморегулятор в колі змінного струму

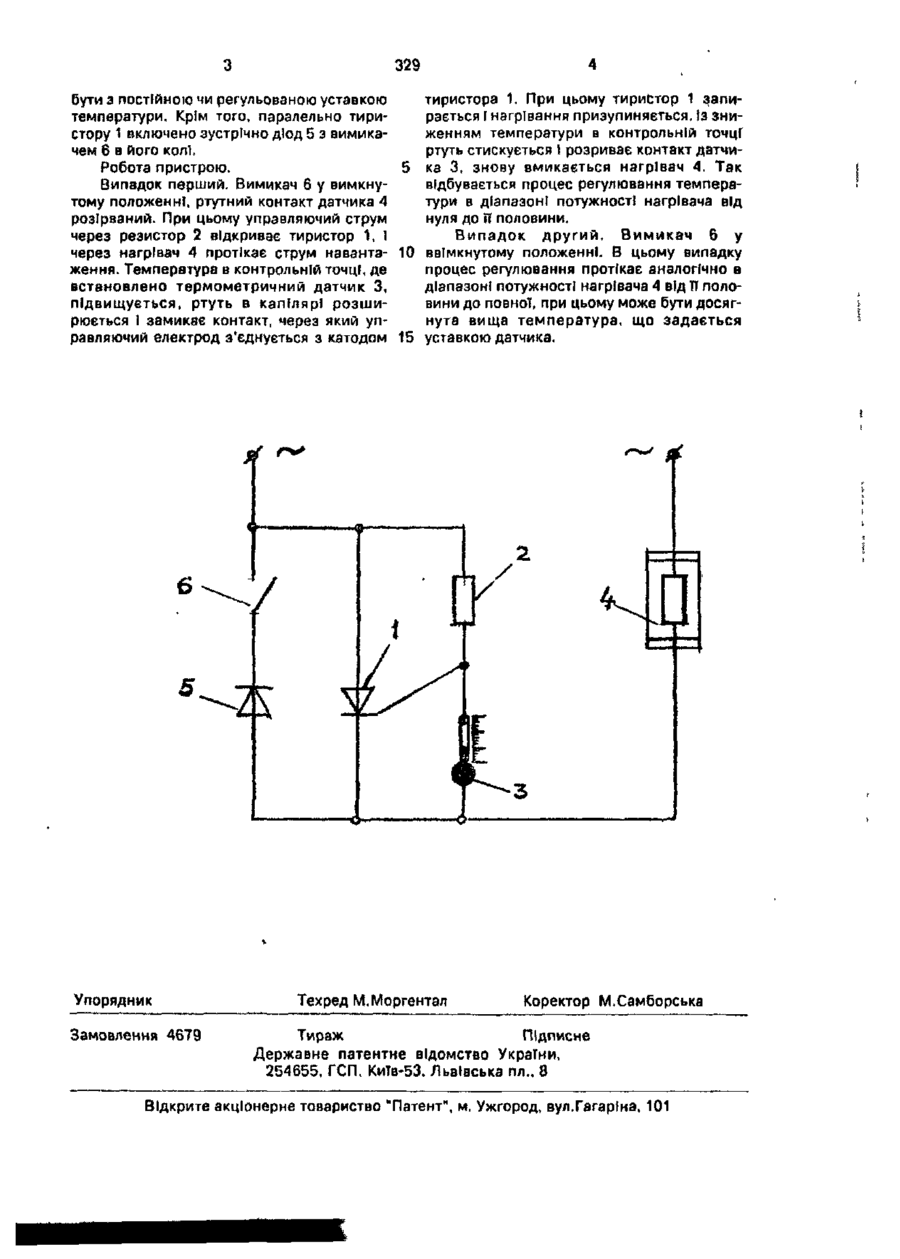

1. Терморегулятор в колі змінного струму, що містить нагрівам, тиристор як вико Корисна модель належить до галузі електротехніки І може бути застосована на птахофабриках для Інкубаторів, а також у всіх випадках регулювання температури. Відомий регулятор (прототип), що включає нагрівай, тиристор як виконавчий елемент, резистор в колі керуючого електроду, задатчик І датчик, у якому згідно з винаходом, задатчик у вигляді змінного резистора включено між керуючим електродом І катодом тиристора, а паралельно змінному резистору включено емітер-колекторний перехід транзистора як датчика температури. Недоліком такого пристрою є необхідність мати додатково термометр для можливості регулювання уставки температури. В основу корисної моделі поставлено задачу*, терморегулятор шляхом включення між керуючим електродом І катодом тиристора термометричного ртутного датчика у вигляді капілярної трубки зі ртуттю з постійною чи регульованою уставкою температури забезпечити простоту застосування І налагодження пристрою. навчий елемент, резистор в колі керуючого електроду І датчик, який в і д р і з н я є т ь с я тим, що термометричний ртутний датчик у вигляді капілярної трубки Із ртуттю ввімкнено між керуючим електродом І катодом тиристора. 2. Терморегулятор за п. 1, який в і д р і з н я є т ь с я тим, що паралельно тиристору ввімкнено зустрічно діод з вимикачем в його КОЛІ. Суттєва ознака, що характеризує корисну модель: застосування термометричного ртутного датчика, який включено між управляючим електродом t катодом тиристора. Ця ознака характерна для даного пристрою І відмінна від прототипу, вона достатня у всіх випадках для здійснення регулятора. Друга ознака, яка полягає в тому, що паралельно тиристору включено зустрічно діод з вимикачем в його колі, забезпечує можливість регулювання потужності нагрівача в діапазоні від половинної до повної. На кресленні зображена принципіальна електрична схема пристрою. Терморегулятор містить тиристор 1 як виконавчий елемент з резистором 2 в колі управляючого електроду тиристора 1, резистор 2 включено між анодом 1 управляючим електродом тиристора 1. Послідовно з тиристором 1 включений нагрівам 3 як навантаження. Між управляючим електродом І катодом тиристора 1 включено термометричний ртутний датчик 4 у вигляді капілярної трубки зі ртуттю. Датчик 4 може С > со ю 4 329 бути з постійною чи регульованою уставкою температури. Крім того, паралельно тиристору 1 включено зустрічно діод 5 з вимикачем б в його колі. Робота пристрою. Випадок перший. Вимикач 6 у вимкнутому положенні, ртутний контакт датчика 4 розірваний. При цьому управляючий струм через резистор 2 відкриває тиристор 1, 1 через нагрівач 4 протікає струм наванта- 10 ження. Температура в контрольній точці, де встановлено термометричний датчик З, підвищується, ртуть в капілярі розширюється І замикає контакт, через який управляючий електрод з'єднується з катодом 15 Упорядник Замовлення 4679 тиристора 1. При цьому тиристор 1 запирається І нагрівання призупиняється, із зниженням температури в контрольній точці ртуть стискується І розриває контакт датчика 3, знову вмикається нагрівач 4. Так відбувається процес регулювання температури в діапазоні потужності нагрівача від нуля до її половини. Випадок другий. Вимикач 6 у ввімкнутому положенні. В цьому випадку процес регулювання протікає аналогічно в діапазоні потужності нагрівача 4 від її половини до повної, при цьому може бути досягнута вища температура, що задається уставкою датчика. Техред М.Моргентал Коректор М.Самборська Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53. Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
