Пристрій для збирання метеликів

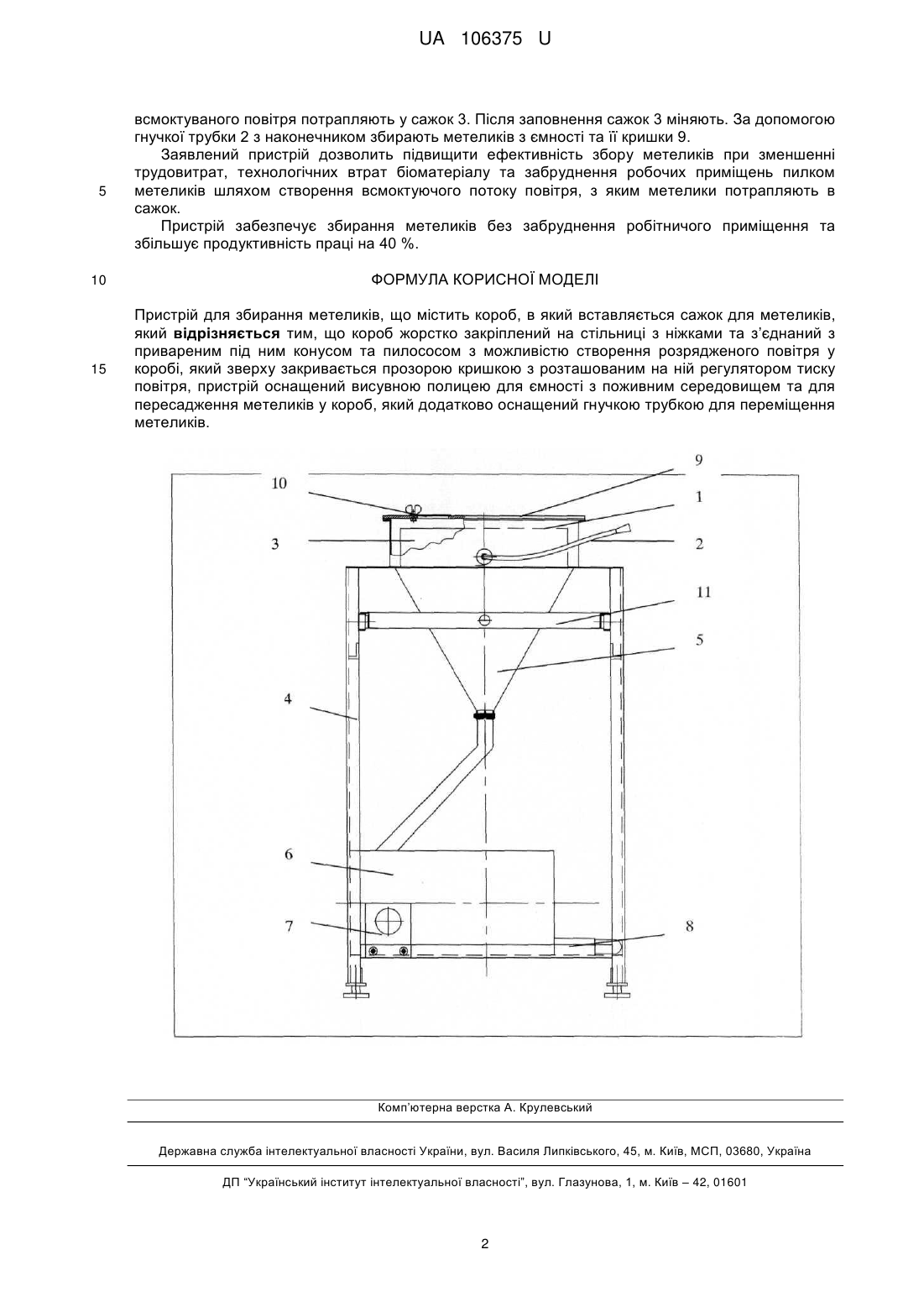

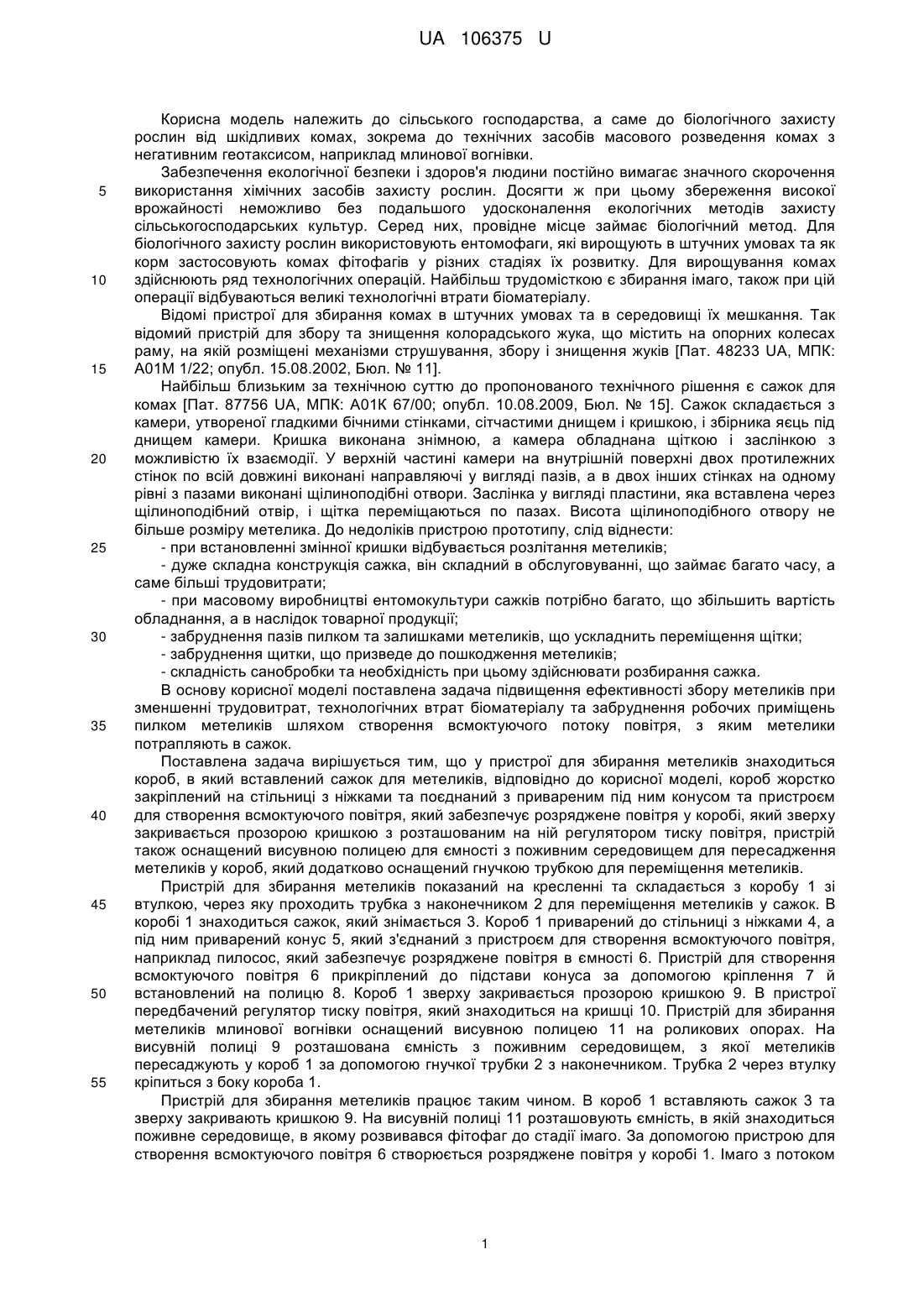

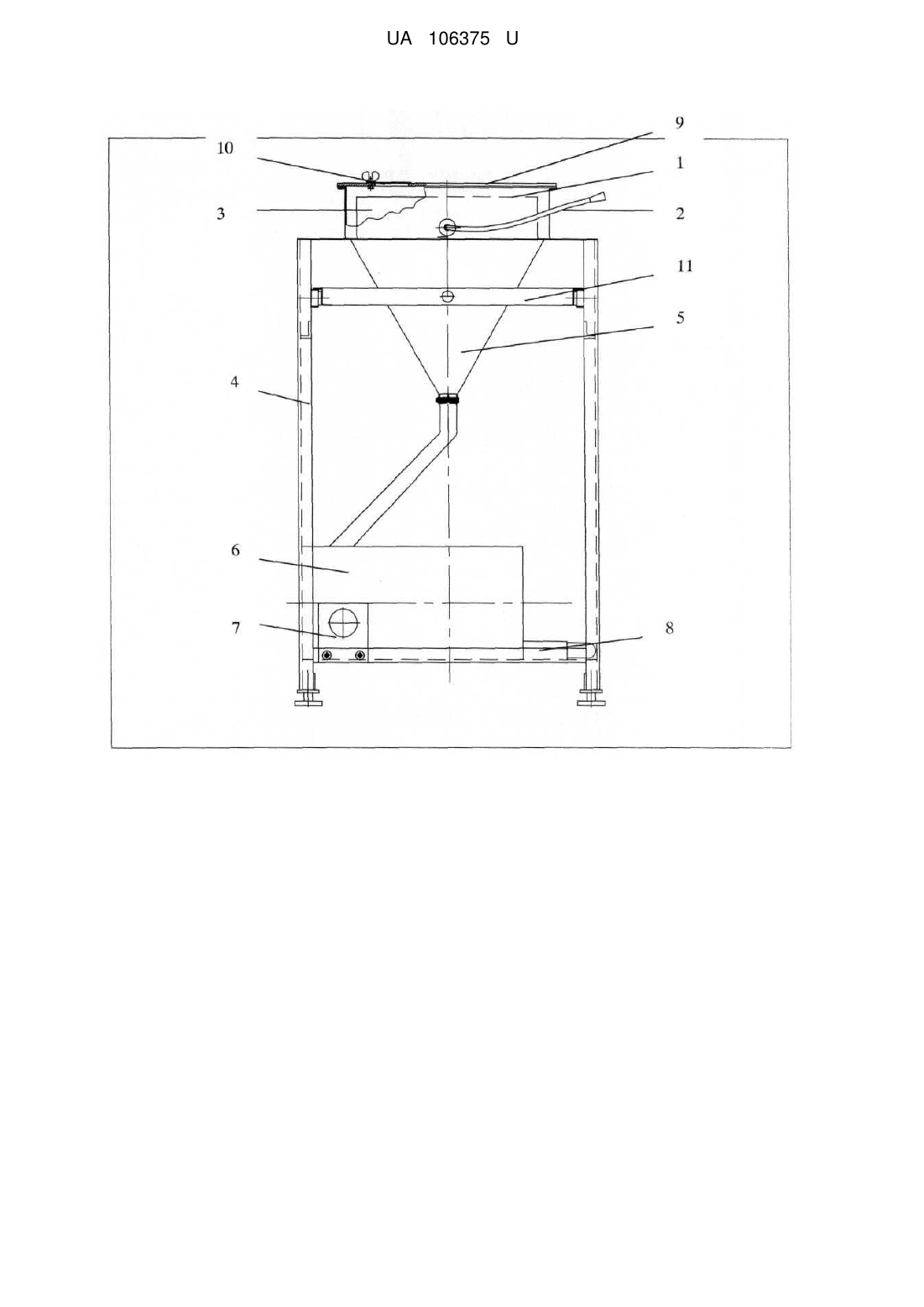

Реферат: Пристрій для збирання метеликів містить короб, в який вставляється сажок для метеликів. Короб жорстко закріплений на стільниці з ніжками та з’єднаний з привареним під ним конусом та пилососом з можливістю створення розрядженого повітря у коробі, який зверху закривається прозорою кришкою з розташованим на ній регулятором тиску повітря. Пристрій оснащений висувною полицею для ємності з поживним середовищем та для пересадження метеликів у короб, який додатково оснащений гнучкою трубкою для переміщення метеликів. UA 106375 U (54) ПРИСТРІЙ ДЛЯ ЗБИРАННЯ МЕТЕЛИКІВ UA 106375 U UA 106375 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільського господарства, а саме до біологічного захисту рослин від шкідливих комах, зокрема до технічних засобів масового розведення комах з негативним геотаксисом, наприклад млинової вогнівки. Забезпечення екологічної безпеки і здоров'я людини постійно вимагає значного скорочення використання хімічних засобів захисту рослин. Досягти ж при цьому збереження високої врожайності неможливо без подальшого удосконалення екологічних методів захисту сільськогосподарських культур. Серед них, провідне місце займає біологічний метод. Для біологічного захисту рослин використовують ентомофаги, які вирощують в штучних умовах та як корм застосовують комах фітофагів у різних стадіях їх розвитку. Для вирощування комах здійснюють ряд технологічних операцій. Найбільш трудомісткою є збирання імаго, також при цій операції відбуваються великі технологічні втрати біоматеріалу. Відомі пристрої для збирання комах в штучних умовах та в середовищі їх мешкання. Так відомий пристрій для збору та знищення колорадського жука, що містить на опорних колесах раму, на якій розміщені механізми струшування, збору і знищення жуків [Пат. 48233 UA, МПК: А01М 1/22; опубл. 15.08.2002, Бюл. № 11]. Найбільш близьким за технічною суттю до пропонованого технічного рішення є сажок для комах [Пат. 87756 UA, МПК: А01К 67/00; опубл. 10.08.2009, Бюл. № 15]. Сажок складається з камери, утвореної гладкими бічними стінками, сітчастими днищем і кришкою, і збірника яєць під днищем камери. Кришка виконана знімною, а камера обладнана щіткою і заслінкою з можливістю їх взаємодії. У верхній частині камери на внутрішній поверхні двох протилежних стінок по всій довжині виконані направляючі у вигляді пазів, а в двох інших стінках на одному рівні з пазами виконані щілиноподібні отвори. Заслінка у вигляді пластини, яка вставлена через щілиноподібний отвір, і щітка переміщаються по пазах. Висота щілиноподібного отвору не більше розміру метелика. До недоліків пристрою прототипу, слід віднести: - при встановленні змінної кришки відбувається розлітання метеликів; - дуже складна конструкція сажка, він складний в обслуговуванні, що займає багато часу, а саме більші трудовитрати; - при масовому виробництві ентомокультури сажків потрібно багато, що збільшить вартість обладнання, а в наслідок товарної продукції; - забруднення пазів пилком та залишками метеликів, що ускладнить переміщення щітки; - забруднення щитки, що призведе до пошкодження метеликів; - складність санобробки та необхідність при цьому здійснювати розбирання сажка. В основу корисної моделі поставлена задача підвищення ефективності збору метеликів при зменшенні трудовитрат, технологічних втрат біоматеріалу та забруднення робочих приміщень пилком метеликів шляхом створення всмоктуючого потоку повітря, з яким метелики потрапляють в сажок. Поставлена задача вирішується тим, що у пристрої для збирання метеликів знаходиться короб, в який вставлений сажок для метеликів, відповідно до корисної моделі, короб жорстко закріплений на стільниці з ніжками та поєднаний з привареним під ним конусом та пристроєм для створення всмоктуючого повітря, який забезпечує розряджене повітря у коробі, який зверху закривається прозорою кришкою з розташованим на ній регулятором тиску повітря, пристрій також оснащений висувною полицею для ємності з поживним середовищем для пересадження метеликів у короб, який додатково оснащений гнучкою трубкою для переміщення метеликів. Пристрій для збирання метеликів показаний на кресленні та складається з коробу 1 зі втулкою, через яку проходить трубка з наконечником 2 для переміщення метеликів у сажок. В коробі 1 знаходиться сажок, який знімається 3. Короб 1 приварений до стільниці з ніжками 4, а під ним приварений конус 5, який з'єднаний з пристроєм для створення всмоктуючого повітря, наприклад пилосос, який забезпечує розряджене повітря в ємності 6. Пристрій для створення всмоктуючого повітря 6 прикріплений до підстави конуса за допомогою кріплення 7 й встановлений на полицю 8. Короб 1 зверху закривається прозорою кришкою 9. В пристрої передбачений регулятор тиску повітря, який знаходиться на кришці 10. Пристрій для збирання метеликів млинової вогнівки оснащений висувною полицею 11 на роликових опорах. На висувній полиці 9 розташована ємність з поживним середовищем, з якої метеликів пересаджують у короб 1 за допомогою гнучкої трубки 2 з наконечником. Трубка 2 через втулку кріпиться з боку короба 1. Пристрій для збирання метеликів працює таким чином. В короб 1 вставляють сажок 3 та зверху закривають кришкою 9. На висувній полиці 11 розташовують ємність, в якій знаходиться поживне середовище, в якому розвивався фітофаг до стадії імаго. За допомогою пристрою для створення всмоктуючого повітря 6 створюється розряджене повітря у коробі 1. Імаго з потоком 1 UA 106375 U 5 всмоктуваного повітря потрапляють у сажок 3. Після заповнення сажок 3 міняють. За допомогою гнучкої трубки 2 з наконечником збирають метеликів з ємності та її кришки 9. Заявлений пристрій дозволить підвищити ефективність збору метеликів при зменшенні трудовитрат, технологічних втрат біоматеріалу та забруднення робочих приміщень пилком метеликів шляхом створення всмоктуючого потоку повітря, з яким метелики потрапляють в сажок. Пристрій забезпечує збирання метеликів без забруднення робітничого приміщення та збільшує продуктивність праці на 40 %. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Пристрій для збирання метеликів, що містить короб, в який вставляється сажок для метеликів, який відрізняється тим, що короб жорстко закріплений на стільниці з ніжками та з’єднаний з привареним під ним конусом та пилососом з можливістю створення розрядженого повітря у коробі, який зверху закривається прозорою кришкою з розташованим на ній регулятором тиску повітря, пристрій оснащений висувною полицею для ємності з поживним середовищем та для пересадження метеликів у короб, який додатково оснащений гнучкою трубкою для переміщення метеликів. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
