Пристрій для збирання конденсату вологи видихнутого повітря
Номер патенту: 47117
Опубліковано: 11.01.2010
Автори: Бажора Юрій Іванович, Комлевой Олександр Миколайович
Формула / Реферат
Пристрій для збирання конденсату вологи видихнутого повітря, що складається із кондесатозбірника, поміщеного у холодильну ємність, трубки з загубником, в яку видихають, який відрізняється тим, що конденсатозбірник являє собою мірну пробірку ємністю до 10 мл з гумовою пробкою з отвором діаметром 5-6 мм, а трубка для видихання повітря виконана з полімерного матеріалу з внутрішнім діаметром 5-6 мм одноразового використання і оснащена загубником, при цьому трубка встановлена у гумову пробку, а між стінками холодильної ємності поміщено термоізолюючий матеріал.
Текст

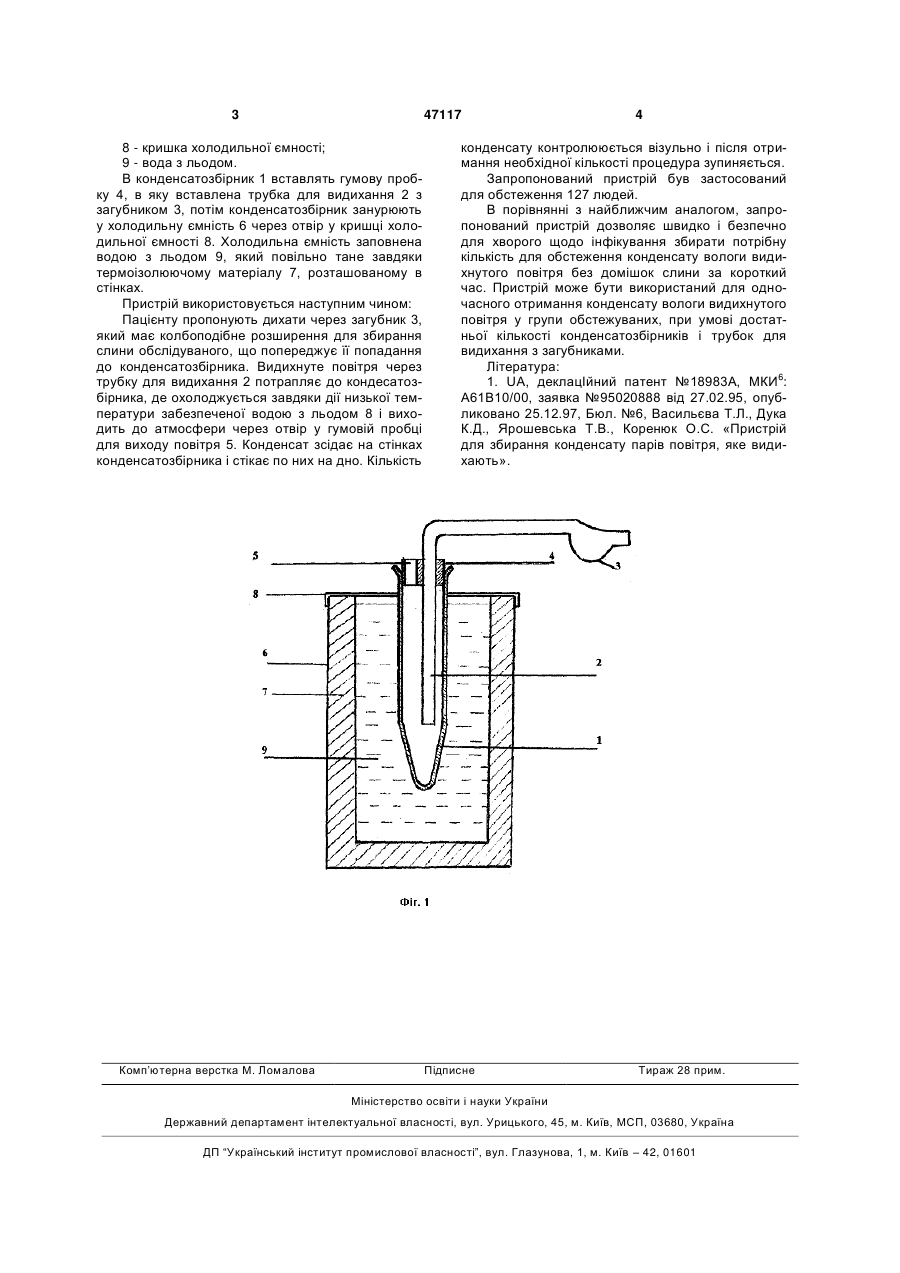

Пристрій для збирання конденсату вологи видихнутого повітря, що складається із кондесатозбірника, поміщеного у холодильну ємність, трубки 3 47117 8 - кришка холодильної ємності; 9 - вода з льодом. В конденсатозбірник 1 вставлять гумову пробку 4, в яку вставлена трубка для видихання 2 з загубником 3, потім конденсатозбірник занурюють у холодильну ємність 6 через отвір у кришці холодильної ємності 8. Холодильна ємність заповнена водою з льодом 9, який повільно тане завдяки термоізолюючому матеріалу 7, розташованому в стінках. Пристрій використовується наступним чином: Пацієнту пропонують дихати через загубник 3, який має колбоподібне розширення для збирання слини обслідуваного, що попереджує її попадання до конденсатозбірника. Видихнуте повітря через трубку для видихання 2 потрапляє до кондесатозбірника, де охолоджується завдяки дії низької температури забезпеченої водою з льодом 8 і виходить до атмосфери через отвір у гумовій пробці для виходу повітря 5. Конденсат зсідає на стінках конденсатозбірника і стікає по них на дно. Кількість Комп’ютерна верстка М. Ломалова 4 конденсату контролююється візульно і після отримання необхідної кількості процедура зупиняється. Запропонований пристрій був застосований для обстеження 127 людей. В порівнянні з найближчим аналогом, запропонований пристрій дозволяє швидко і безпечно для хворого щодо інфікування збирати потрібну кількість для обстеження конденсату вологи видихнутого повітря без домішок слини за короткий час. Пристрій може бути використаний для одночасного отримання конденсату вологи видихнутого повітря у групи обстежуваних, при умові достатньої кількості конденсатозбірників і трубок для видихання з загубниками. Література: 6 1. UA, деклацІйний патент №18983А, МКИ : А61В10/00, заявка №95020888 від 27.02.95, опубликовано 25.12.97, Бюл. №6, Васильєва Т.Л., Дука К.Д., Ярошевська Т.В., Коренюк О.С. «Пристрій для збирання конденсату парів повітря, яке видихають». Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for collecting condensate of expired air
Автори англійськоюKomlevoi Oleksandr Mykolaiovych, Bazhora Yurii Ivanovych
Назва патенту російськоюУстройство для сбора конденсата влаги выдохнутого воздуха
Автори російськоюКомлевой Александр Николаевич, Бажора Юрий Иванович
МПК / Мітки
МПК: A61B 10/00
Мітки: конденсату, повітря, пристрій, видихнутого, вологи, збирання
