Валкова зубчаста дробарка для шматкових матеріалів

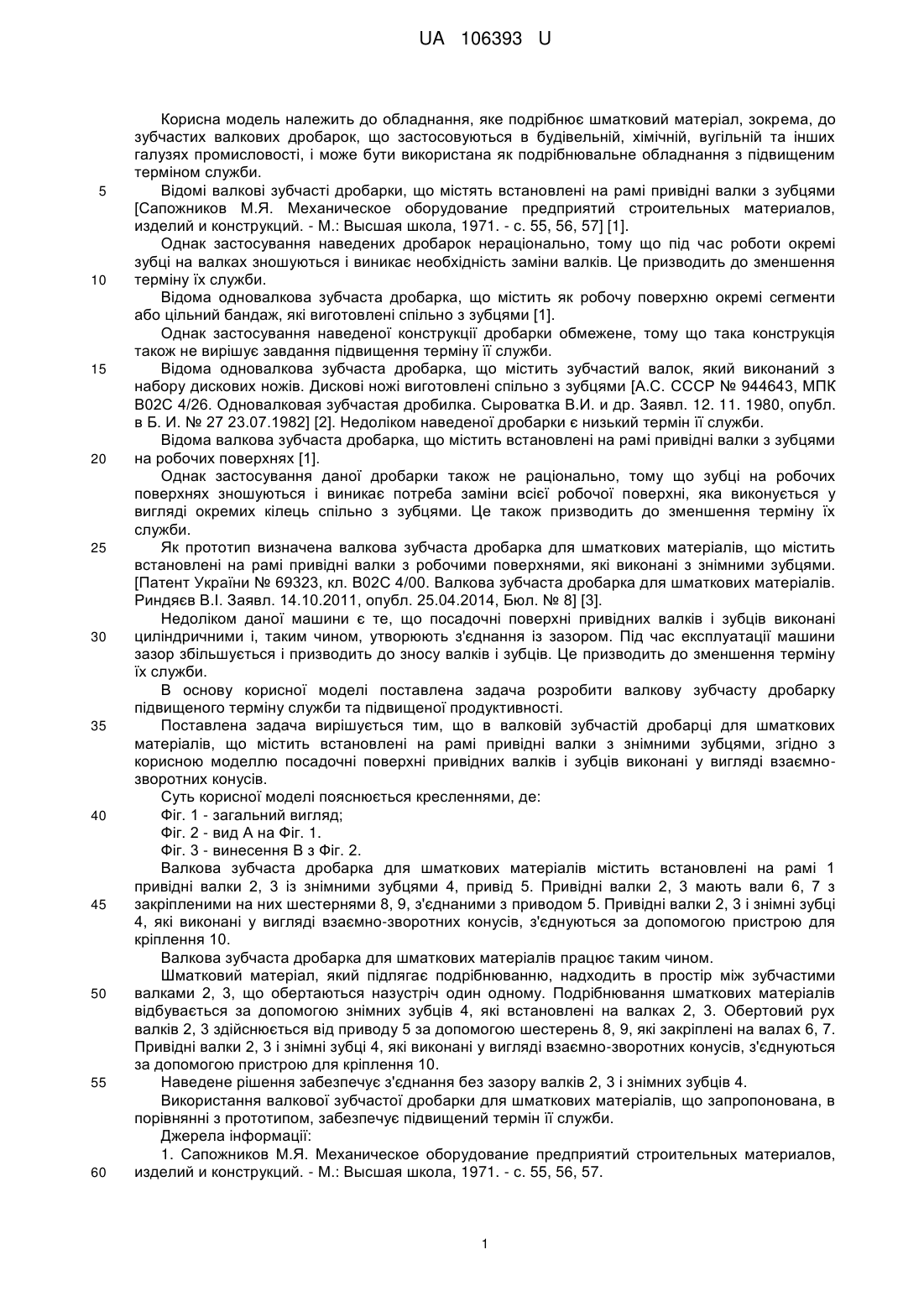

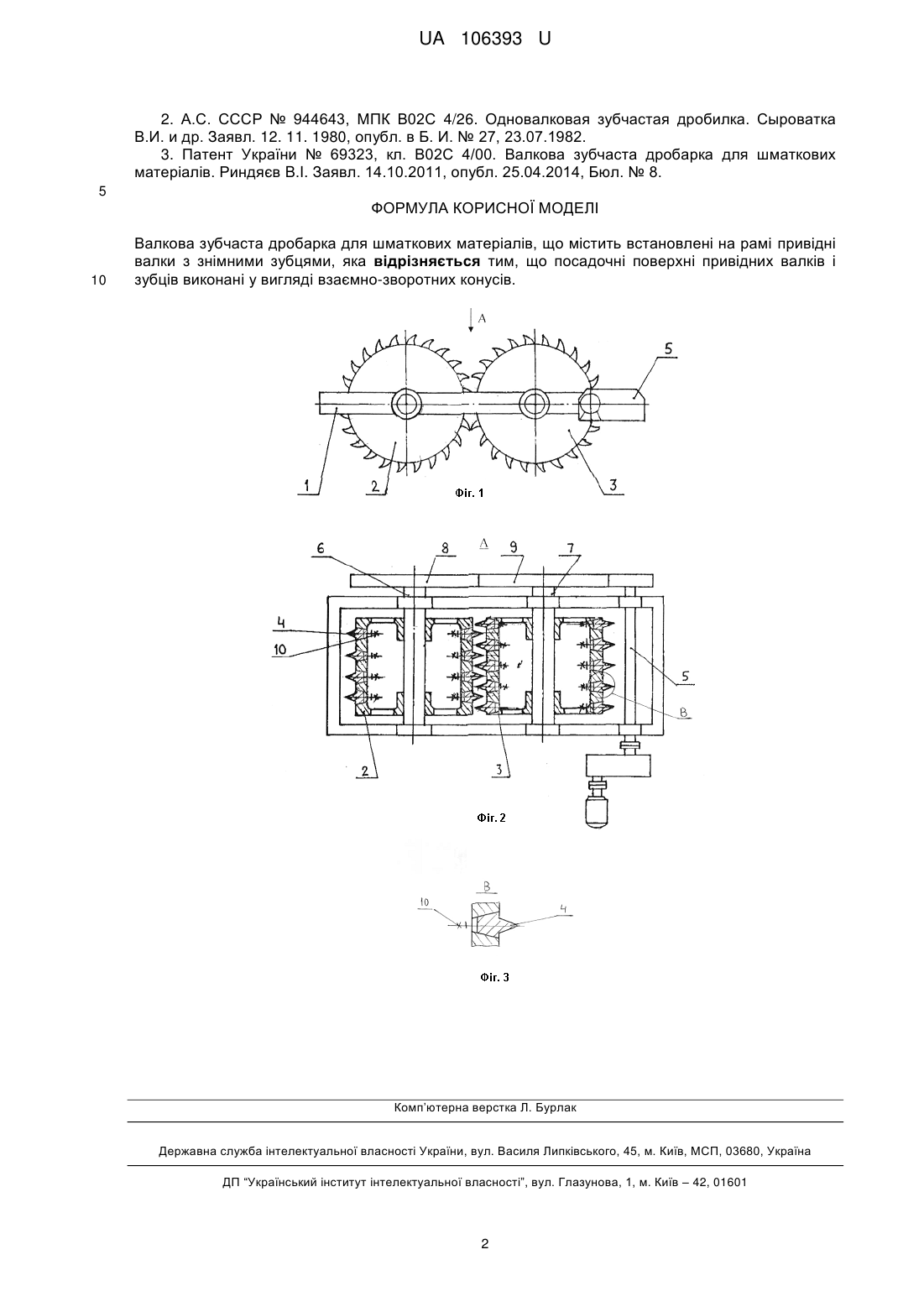

Реферат: UA 106393 U UA 106393 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до обладнання, яке подрібнює шматковий матеріал, зокрема, до зубчастих валкових дробарок, що застосовуються в будівельній, хімічній, вугільній та інших галузях промисловості, і може бути використана як подрібнювальне обладнання з підвищеним терміном служби. Відомі валкові зубчасті дробарки, що містять встановлені на рамі привідні валки з зубцями [Сапожников М.Я. Механическое оборудование предприятий строительных материалов, изделий и конструкций. - М.: Высшая школа, 1971. - с. 55, 56, 57] [1]. Однак застосування наведених дробарок нераціонально, тому що під час роботи окремі зубці на валках зношуються і виникає необхідність заміни валків. Це призводить до зменшення терміну їх служби. Відома одновалкова зубчаста дробарка, що містить як робочу поверхню окремі сегменти або цільний бандаж, які виготовлені спільно з зубцями [1]. Однак застосування наведеної конструкції дробарки обмежене, тому що така конструкція також не вирішує завдання підвищення терміну її служби. Відома одновалкова зубчаста дробарка, що містить зубчастий валок, який виконаний з набору дискових ножів. Дискові ножі виготовлені спільно з зубцями [А.С. СССР № 944643, ΜПК В02С 4/26. Одновалковая зубчастая дробилка. Сыроватка В.И. и др. Заявл. 12. 11. 1980, опубл. в Б. И. № 27 23.07.1982] [2]. Недоліком наведеної дробарки є низький термін її служби. Відома валкова зубчаста дробарка, що містить встановлені на рамі привідні валки з зубцями на робочих поверхнях [1]. Однак застосування даної дробарки також не раціонально, тому що зубці на робочих поверхнях зношуються і виникає потреба заміни всієї робочої поверхні, яка виконується у вигляді окремих кілець спільно з зубцями. Це також призводить до зменшення терміну їх служби. Як прототип визначена валкова зубчаста дробарка для шматкових матеріалів, що містить встановлені на рамі привідні валки з робочими поверхнями, які виконані з знімними зубцями. [Патент України № 69323, кл. В02С 4/00. Валкова зубчаста дробарка для шматкових матеріалів. Риндяєв В.І. Заявл. 14.10.2011, опубл. 25.04.2014, Бюл. № 8] [3]. Недоліком даної машини є те, що посадочні поверхні привідних валків і зубців виконані циліндричними і, таким чином, утворюють з'єднання із зазором. Під час експлуатації машини зазор збільшується і призводить до зносу валків і зубців. Це призводить до зменшення терміну їх служби. В основу корисної моделі поставлена задача розробити валкову зубчасту дробарку підвищеного терміну служби та підвищеної продуктивності. Поставлена задача вирішується тим, що в валковій зубчастій дробарці для шматкових матеріалів, що містить встановлені на рамі привідні валки з знімними зубцями, згідно з корисною моделлю посадочні поверхні привідних валків і зубців виконані у вигляді взаємнозворотних конусів. Суть корисної моделі пояснюється кресленнями, де: Фіг. 1 - загальний вигляд; Фіг. 2 - вид А на Фіг. 1. Фіг. 3 - винесення В з Фіг. 2. Валкова зубчаста дробарка для шматкових матеріалів містить встановлені на рамі 1 привідні валки 2, 3 із знімними зубцями 4, привід 5. Привідні валки 2, 3 мають вали 6, 7 з закріпленими на них шестернями 8, 9, з'єднаними з приводом 5. Привідні валки 2, 3 і знімні зубці 4, які виконані у вигляді взаємно-зворотних конусів, з'єднуються за допомогою пристрою для кріплення 10. Валкова зубчаста дробарка для шматкових матеріалів працює таким чином. Шматковий матеріал, який підлягає подрібнюванню, надходить в простір між зубчастими валками 2, 3, що обертаються назустріч один одному. Подрібнювання шматкових матеріалів відбувається за допомогою знімних зубців 4, які встановлені на валках 2, 3. Обертовий рух валків 2, 3 здійснюється від приводу 5 за допомогою шестерень 8, 9, які закріплені на валах 6, 7. Привідні валки 2, 3 і знімні зубці 4, які виконані у вигляді взаємно-зворотних конусів, з'єднуються за допомогою пристрою для кріплення 10. Наведене рішення забезпечує з'єднання без зазору валків 2, 3 і знімних зубців 4. Використання валкової зубчастої дробарки для шматкових матеріалів, що запропонована, в порівнянні з прототипом, забезпечує підвищений термін її служби. Джерела інформації: 1. Сапожников М.Я. Механическое оборудование предприятий строительных материалов, изделий и конструкций. - М.: Высшая школа, 1971. - с. 55, 56, 57. 1 UA 106393 U 2. А.С. СССР № 944643, МПК В02С 4/26. Одновалковая зубчастая дробилка. Сыроватка В.И. и др. Заявл. 12. 11. 1980, опубл. в Б. И. № 27, 23.07.1982. 3. Патент України № 69323, кл. В02С 4/00. Валкова зубчаста дробарка для шматкових матеріалів. Риндяєв B.I. Заявл. 14.10.2011, опубл. 25.04.2014, Бюл. № 8. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Валкова зубчаста дробарка для шматкових матеріалів, що містить встановлені на рамі привідні валки з знімними зубцями, яка відрізняється тим, що посадочні поверхні привідних валків і зубців виконані у вигляді взаємно-зворотних конусів. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
