Валкова зубчаста дробарка для шматкових матеріалів

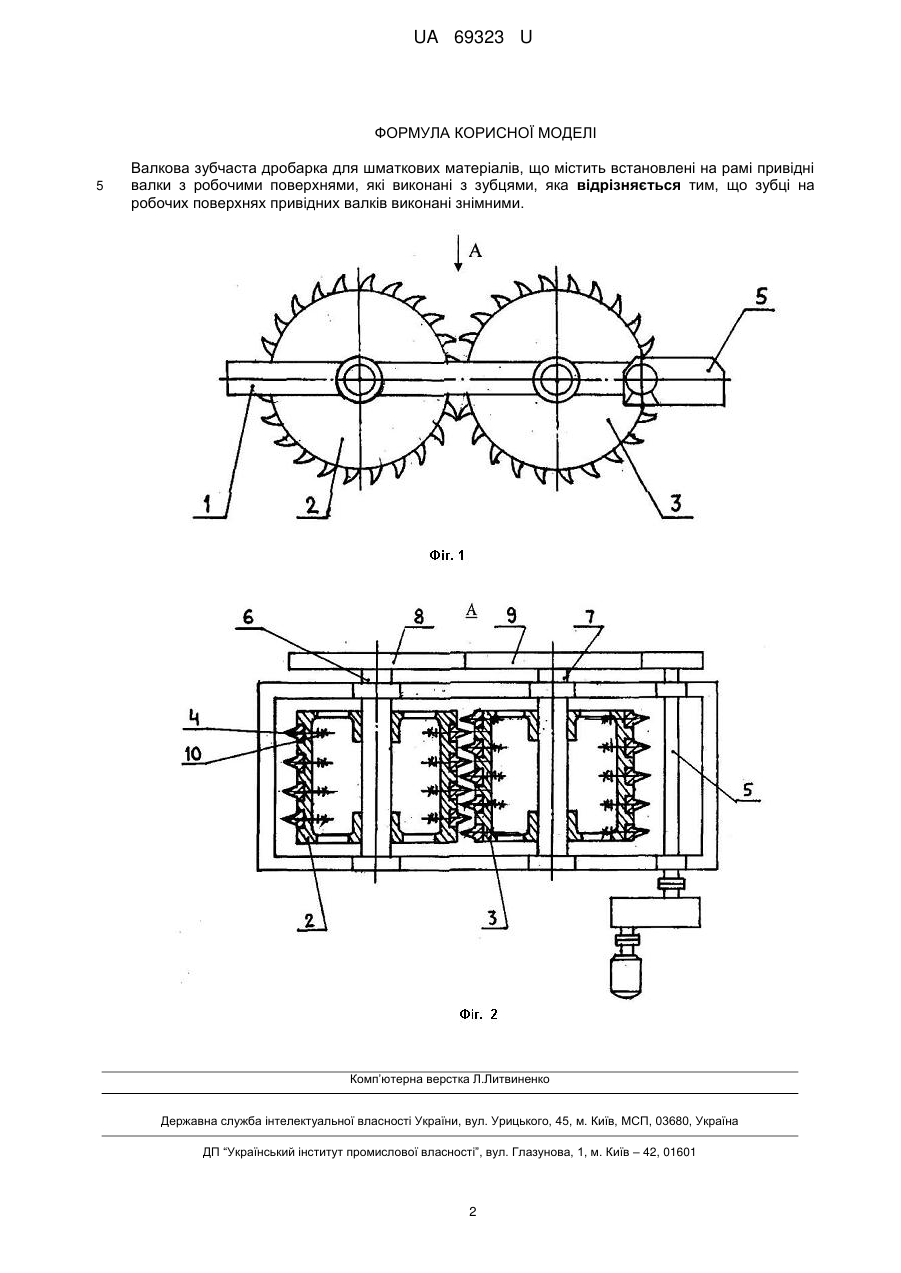

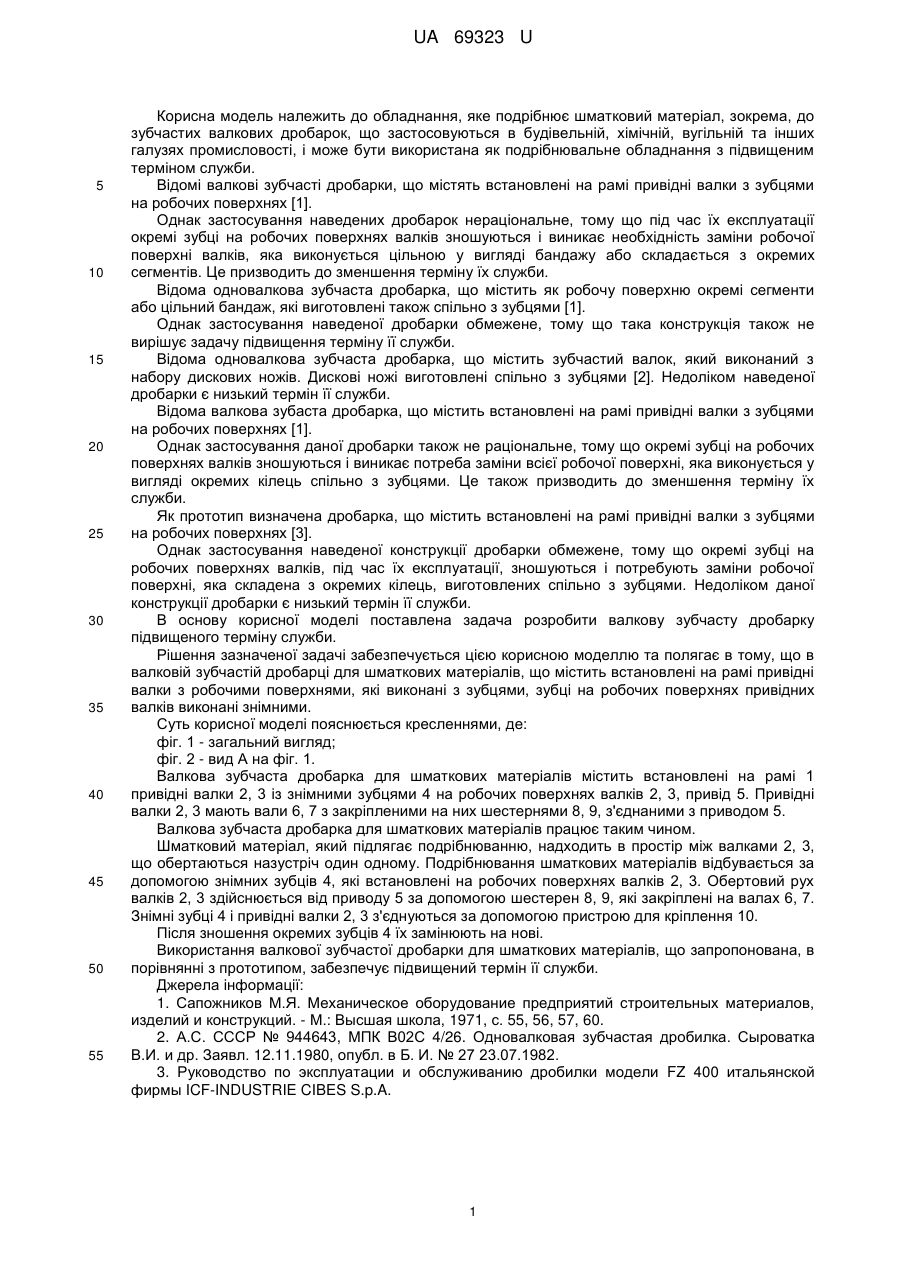

Реферат: UA 69323 U UA 69323 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до обладнання, яке подрібнює шматковий матеріал, зокрема, до зубчастих валкових дробарок, що застосовуються в будівельній, хімічній, вугільній та інших галузях промисловості, і може бути використана як подрібнювальне обладнання з підвищеним терміном служби. Відомі валкові зубчасті дробарки, що містять встановлені на рамі привідні валки з зубцями на робочих поверхнях [1]. Однак застосування наведених дробарок нераціональне, тому що під час їх експлуатації окремі зубці на робочих поверхнях валків зношуються і виникає необхідність заміни робочої поверхні валків, яка виконується цільною у вигляді бандажу або складається з окремих сегментів. Це призводить до зменшення терміну їх служби. Відома одновалкова зубчаста дробарка, що містить як робочу поверхню окремі сегменти або цільний бандаж, які виготовлені також спільно з зубцями [1]. Однак застосування наведеної дробарки обмежене, тому що така конструкція також не вирішує задачу підвищення терміну її служби. Відома одновалкова зубчаста дробарка, що містить зубчастий валок, який виконаний з набору дискових ножів. Дискові ножі виготовлені спільно з зубцями [2]. Недоліком наведеної дробарки є низький термін її служби. Відома валкова зубаста дробарка, що містить встановлені на рамі привідні валки з зубцями на робочих поверхнях [1]. Однак застосування даної дробарки також не раціональне, тому що окремі зубці на робочих поверхнях валків зношуються і виникає потреба заміни всієї робочої поверхні, яка виконується у вигляді окремих кілець спільно з зубцями. Це також призводить до зменшення терміну їх служби. Як прототип визначена дробарка, що містить встановлені на рамі привідні валки з зубцями на робочих поверхнях [3]. Однак застосування наведеної конструкції дробарки обмежене, тому що окремі зубці на робочих поверхнях валків, під час їх експлуатації, зношуються і потребують заміни робочої поверхні, яка складена з окремих кілець, виготовлених спільно з зубцями. Недоліком даної конструкції дробарки є низький термін її служби. В основу корисної моделі поставлена задача розробити валкову зубчасту дробарку підвищеного терміну служби. Рішення зазначеної задачі забезпечується цією корисною моделлю та полягає в тому, що в валковій зубчастій дробарці для шматкових матеріалів, що містить встановлені на рамі привідні валки з робочими поверхнями, які виконані з зубцями, зубці на робочих поверхнях привідних валків виконані знімними. Суть корисної моделі пояснюється кресленнями, де: фіг. 1 - загальний вигляд; фіг. 2 - вид А на фіг. 1. Валкова зубчаста дробарка для шматкових матеріалів містить встановлені на рамі 1 привідні валки 2, 3 із знімними зубцями 4 на робочих поверхнях валків 2, 3, привід 5. Привідні валки 2, 3 мають вали 6, 7 з закріпленими на них шестернями 8, 9, з'єднаними з приводом 5. Валкова зубчаста дробарка для шматкових матеріалів працює таким чином. Шматковий матеріал, який підлягає подрібнюванню, надходить в простір між валками 2, 3, що обертаються назустріч один одному. Подрібнювання шматкових матеріалів відбувається за допомогою знімних зубців 4, які встановлені на робочих поверхнях валків 2, 3. Обертовий рух валків 2, 3 здійснюється від приводу 5 за допомогою шестерен 8, 9, які закріплені на валах 6, 7. Знімні зубці 4 і привідні валки 2, 3 з'єднуються за допомогою пристрою для кріплення 10. Після зношення окремих зубців 4 їх замінюють на нові. Використання валкової зубчастої дробарки для шматкових матеріалів, що запропонована, в порівнянні з прототипом, забезпечує підвищений термін її служби. Джерела інформації: 1. Сапожников М.Я. Механическое оборудование предприятий строительных материалов, изделий и конструкций. - М.: Высшая школа, 1971, с. 55, 56, 57, 60. 2. А.С. СССР № 944643, МПК В02С 4/26. Одновалковая зубчастая дробилка. Сыроватка В.И. и др. Заявл. 12.11.1980, опубл. в Б. И. № 27 23.07.1982. 3. Руководство по эксплуатации и обслуживанию дробилки модели FZ 400 итальянской фирмы ICF-INDUSTRIE CIBES S.p.A. 1 UA 69323 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Валкова зубчаста дробарка для шматкових матеріалів, що містить встановлені на рамі привідні валки з робочими поверхнями, які виконані з зубцями, яка відрізняється тим, що зубці на робочих поверхнях привідних валків виконані знімними. Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
