Шипоголовчатий цвях

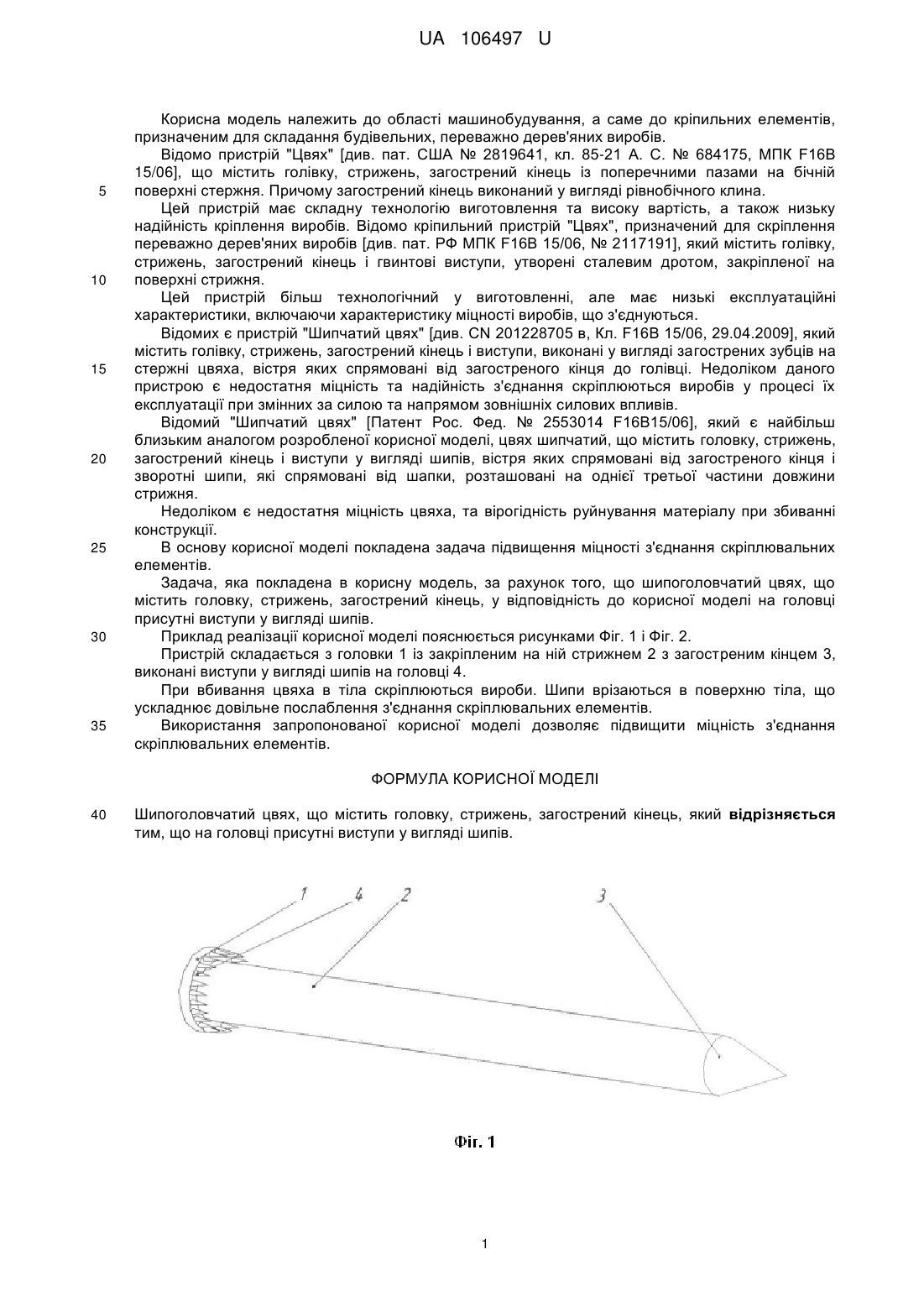

Реферат: Шипоголовчатий цвях містить головку, стрижень, загострений кінець. На головці присутні виступи у вигляді шипів. UA 106497 U (54) ШИПОГОЛОВЧАТИЙ ЦВЯХ UA 106497 U UA 106497 U 5 10 15 20 25 30 35 Корисна модель належить до області машинобудування, а саме до кріпильних елементів, призначеним для складання будівельних, переважно дерев'яних виробів. Відомо пристрій "Цвях" [див. пат. США № 2819641, кл. 85-21 А. С. № 684175, МПК F16B 15/06], що містить голівку, стрижень, загострений кінець із поперечними пазами на бічній поверхні стержня. Причому загострений кінець виконаний у вигляді рівнобічного клина. Цей пристрій має складну технологію виготовлення та високу вартість, а також низьку надійність кріплення виробів. Відомо кріпильний пристрій "Цвях", призначений для скріплення переважно дерев'яних виробів [див. пат. РФ МПК F16B 15/06, № 2117191], який містить голівку, стрижень, загострений кінець і гвинтові виступи, утворені сталевим дротом, закріпленої на поверхні стрижня. Цей пристрій більш технологічний у виготовленні, але має низькі експлуатаційні характеристики, включаючи характеристику міцності виробів, що з'єднуються. Відомих є пристрій "Шипчатий цвях" [див. CN 201228705 в, Кл. F16B 15/06, 29.04.2009], який містить голівку, стрижень, загострений кінець і виступи, виконані у вигляді загострених зубців на стержні цвяха, вістря яких спрямовані від загостреного кінця до голівці. Недоліком даного пристрою є недостатня міцність та надійність з'єднання скріплюються виробів у процесі їх експлуатації при змінних за силою та напрямом зовнішніх силових впливів. Відомий "Шипчатий цвях" [Патент Рос. Фед. № 2553014 F16В15/06], який є найбільш близьким аналогом розробленої корисної моделі, цвях шипчатий, що містить головку, стрижень, загострений кінець і виступи у вигляді шипів, вістря яких спрямовані від загостреного кінця і зворотні шипи, які спрямовані від шапки, розташовані на однієї третьої частини довжини стрижня. Недоліком є недостатня міцність цвяха, та вірогідність руйнування матеріалу при збиванні конструкції. В основу корисної моделі покладена задача підвищення міцності з'єднання скріплювальних елементів. Задача, яка покладена в корисну модель, за рахунок того, що шипоголовчатий цвях, що містить головку, стрижень, загострений кінець, у відповідність до корисної моделі на головці присутні виступи у вигляді шипів. Приклад реалізації корисної моделі пояснюється рисунками Фіг. 1 і Фіг. 2. Пристрій складається з головки 1 із закріпленим на ній стрижнем 2 з загостреним кінцем 3, виконані виступи у вигляді шипів на головці 4. При вбивання цвяха в тіла скріплюються вироби. Шипи врізаються в поверхню тіла, що ускладнює довільне послаблення з'єднання скріплювальних елементів. Використання запропонованої корисної моделі дозволяє підвищити міцність з'єднання скріплювальних елементів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Шипоголовчатий цвях, що містить головку, стрижень, загострений кінець, який відрізняється тим, що на головці присутні виступи у вигляді шипів. 1 UA 106497 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
