Цвях для остеосинтезу стегнової кістки

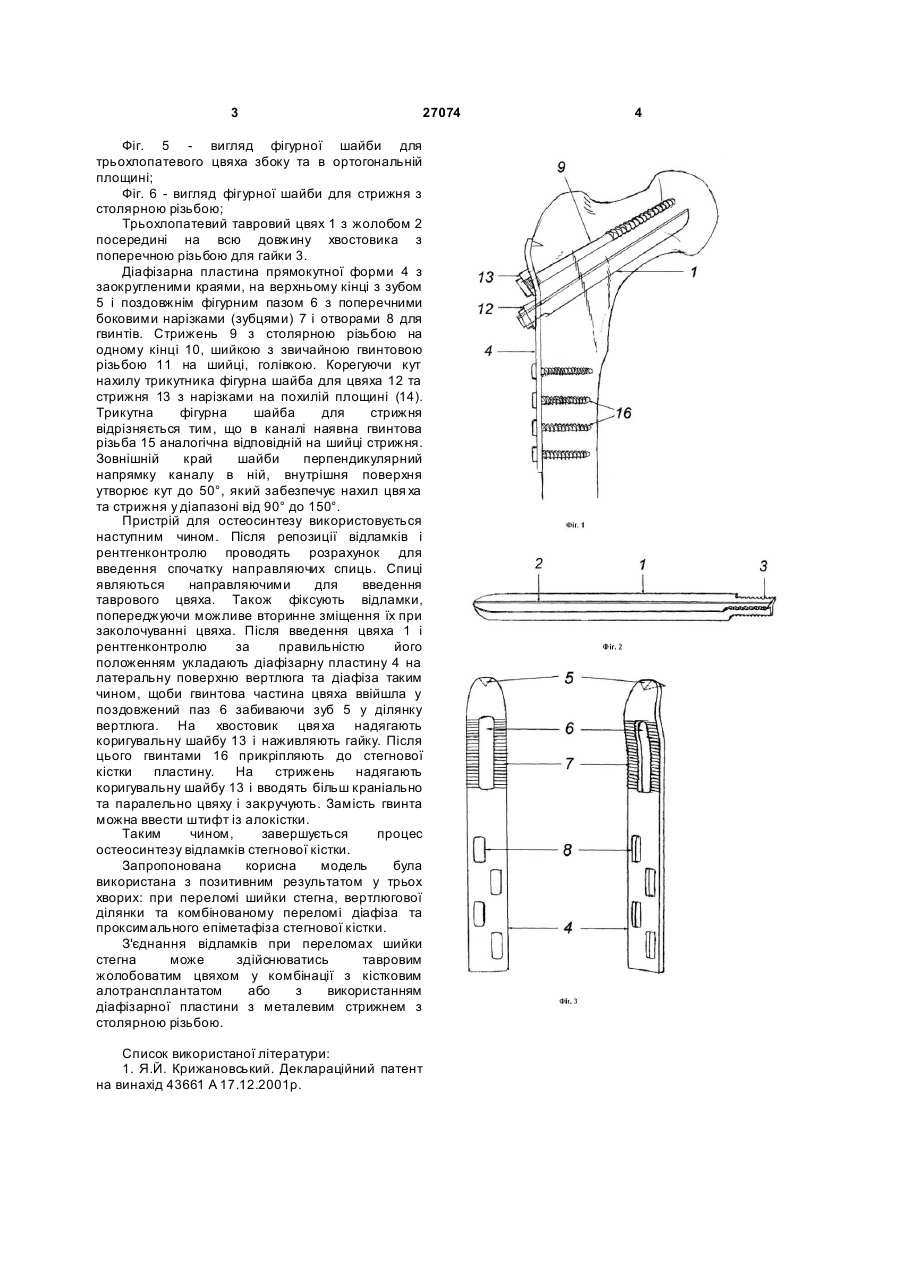

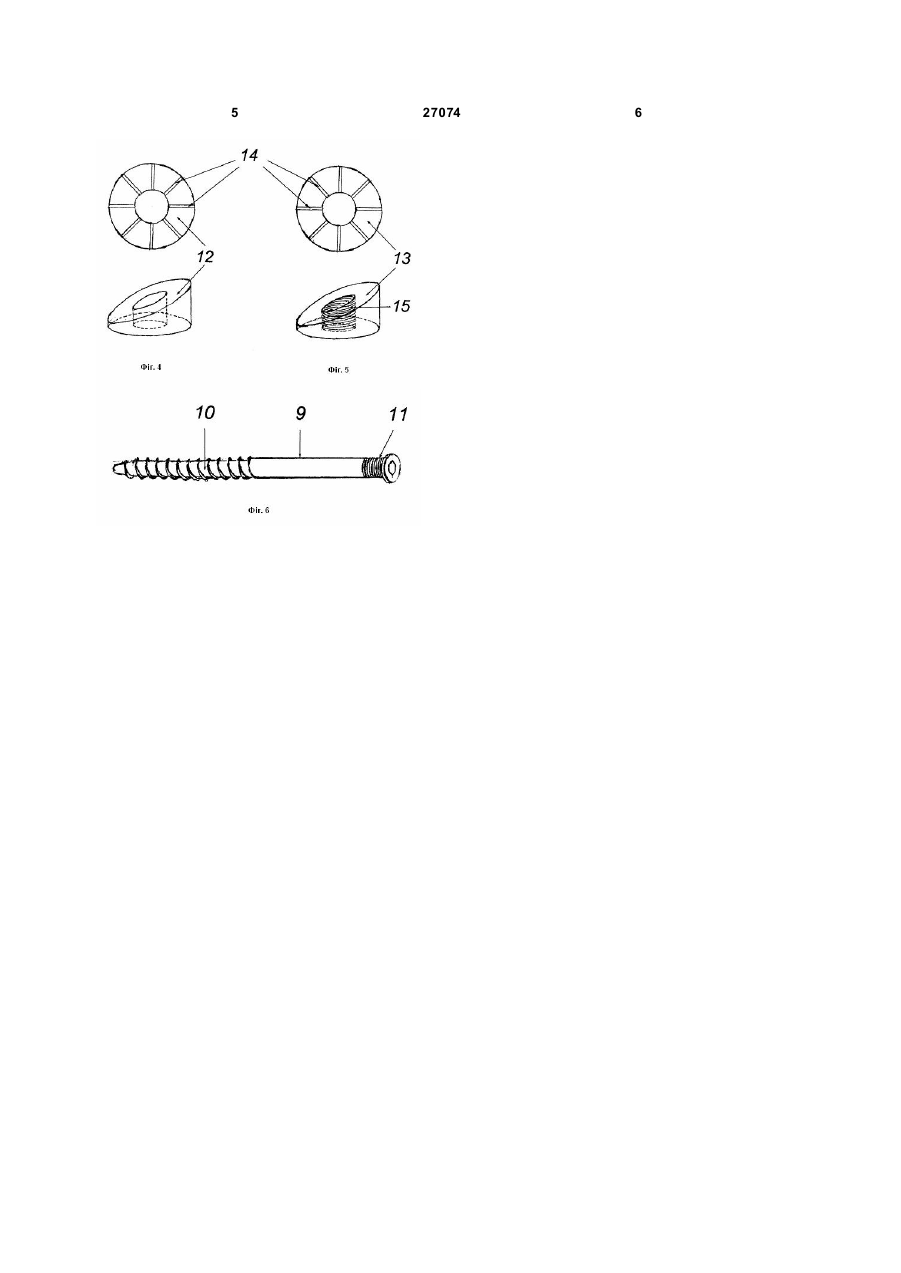

1. Цвях для остеосинтезу стегнової кістки, що містить тіло та хвостовик у вигляді трьох лопатей, з'єднаних між собою, утворюючи при цьому у поперечному розрізі тавр, у ділянці з'єднання лопатей на всю довжину цвяха виконаний жолоб, який відрізняється тим, що лопаті в напрямку хвостовика рівномірно потовщуються і в ділянці хвостовика рівномірно зменшуються їх розміри з виконанням на них гвинтової різьби для фіксації за допомогою гайки з діафізарною пластиною, до якої закріплений стрижень з гвинтовою столярною 3 27074 Фіг. 5 - вигляд фігурної шайби для трьохлопатевого цвяха збоку та в ортогональній площині; Фіг. 6 - вигляд фігурної шайби для стрижня з столярною різьбою; Трьохлопатевий тавровий цвях 1 з жолобом 2 посередині на всю довжину хвостовика з поперечною різьбою для гайки 3. Діафізарна пластина прямокутної форми 4 з заокругленими краями, на верхньому кінці з зубом 5 і поздовжнім фігурним пазом 6 з поперечними боковими нарізками (зубцями) 7 і отворами 8 для гвинтів. Стрижень 9 з столярною різьбою на одному кінці 10, шийкою з звичайною гвинтовою різьбою 11 на шийці, голівкою. Корегуючи кут нахилу трикутника фігурна шайба для цвяха 12 та стрижня 13 з нарізками на похилій площині (14). Трикутна фігурна шайба для стрижня відрізняється тим, що в каналі наявна гвинтова різьба 15 аналогічна відповідній на шийці стрижня. Зовнішній край шайби перпендикулярний напрямку каналу в ній, внутрішня поверхня утворює кут до 50°, який забезпечує нахил цвя ха та стрижня у діапазоні від 90° до 150°. Пристрій для остеосинтезу використовується наступним чином. Після репозиції відламків і рентгенконтролю проводять розрахунок для введення спочатку направляючих спиць. Спиці являються направляючими для введення таврового цвяха. Також фіксують відламки, попереджуючи можливе вторинне зміщення їх при заколочуванні цвяха. Після введення цвяха 1 і рентгенконтролю за правильністю його положенням укладають діафізарну пластину 4 на латеральну поверхню вертлюга та діафіза таким чином, щоби гвинтова частина цвяха ввійшла у поздовжений паз 6 забиваючи зуб 5 у ділянку вертлюга. На хвостовик цвя ха надягають коригувальну шайбу 13 і наживляють гайку. Після цього гвинтами 16 прикріпляють до стегнової кістки пластину. На стрижень надягають коригувальну шайбу 13 і вводять більш краніально та паралельно цвяху і закручують. Замість гвинта можна ввести штифт із алокістки. Таким чином, завершується процес остеосинтезу відламків стегнової кістки. Запропонована корисна модель була використана з позитивним результатом у трьох хворих: при переломі шийки стегна, вертлюгової ділянки та комбінованому переломі діафіза та проксимального епіметафіза стегнової кістки. З'єднання відламків при переломах шийки стегна може здійснюватись тавровим жолобоватим цвяхом у комбінації з кістковим алотрансплантатом або з використанням діафізарної пластини з металевим стрижнем з столярною різьбою. Список використаної літератури: 1. Я.Й. Крижановський. Деклараційний патент на винахід 43661 А 17.12.2001р. 4 5 27074 6
