Трубчатий цвях

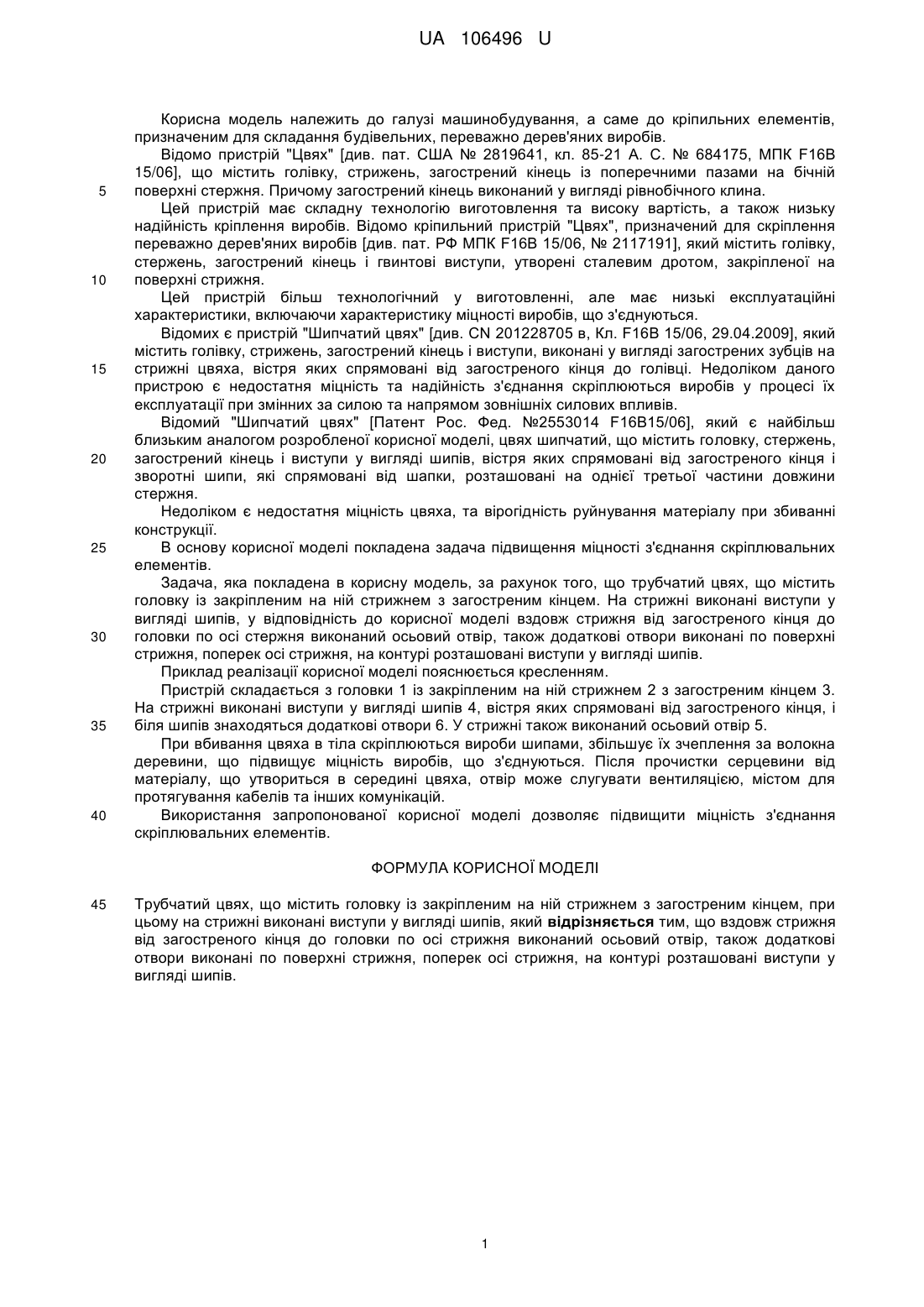

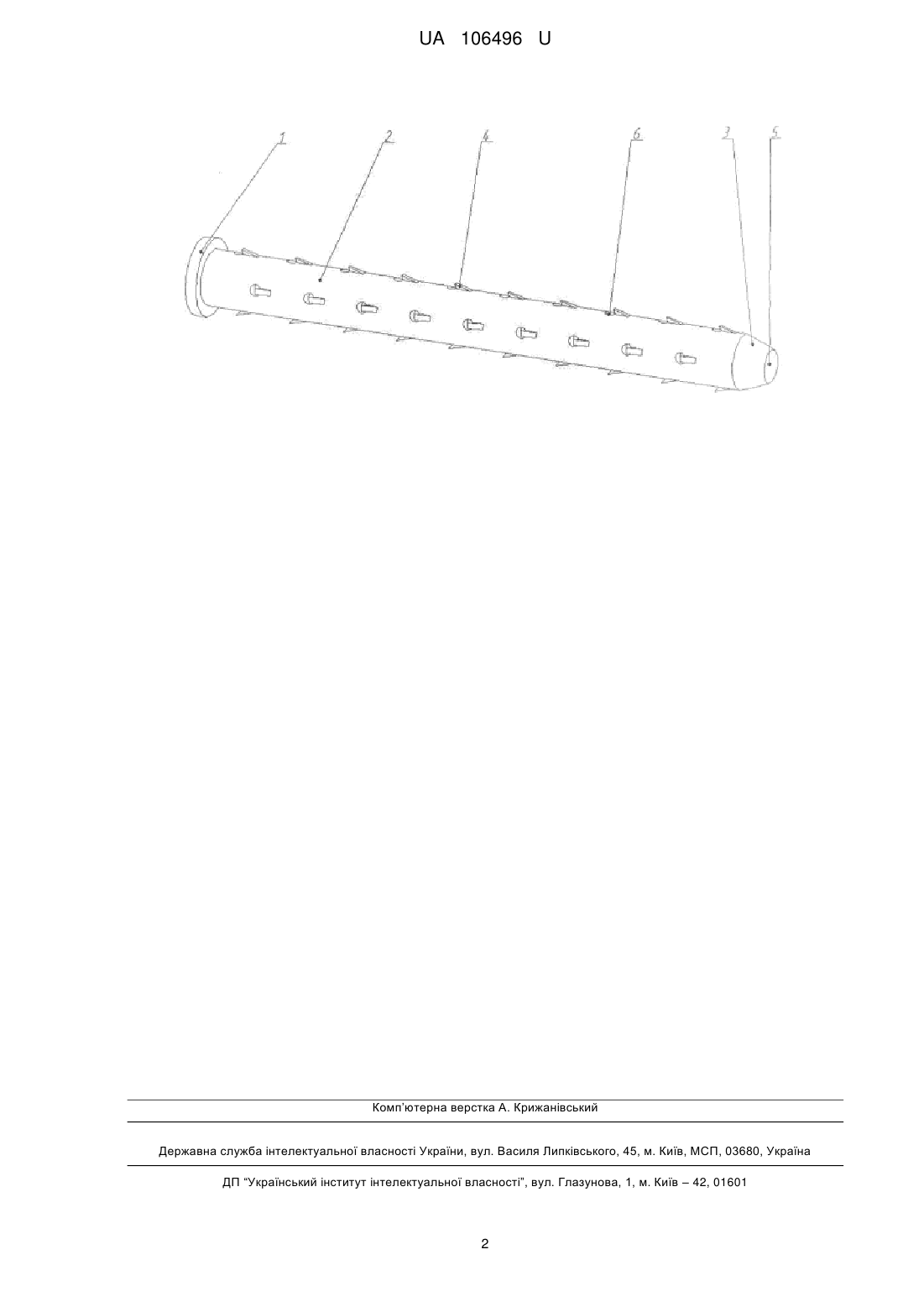

Реферат: Трубчатий цвях містить головку із закріпленим на ній стрижнем з загостреним кінцем. При цьому на стрижні виконані виступи у вигляді шипів. Вздовж стрижня від загостреного кінця до головки по осі стрижня виконаний осьовий отвір, також додаткові отвори виконані по поверхні стрижня, поперек осі стрижня. На контурі розташовані виступи у вигляді шипів. UA 106496 U (54) ТРУБЧАТИЙ ЦВЯХ UA 106496 U UA 106496 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі машинобудування, а саме до кріпильних елементів, призначеним для складання будівельних, переважно дерев'яних виробів. Відомо пристрій "Цвях" [див. пат. США № 2819641, кл. 85-21 А. С. № 684175, МПК F16B 15/06], що містить голівку, стрижень, загострений кінець із поперечними пазами на бічній поверхні стержня. Причому загострений кінець виконаний у вигляді рівнобічного клина. Цей пристрій має складну технологію виготовлення та високу вартість, а також низьку надійність кріплення виробів. Відомо кріпильний пристрій "Цвях", призначений для скріплення переважно дерев'яних виробів [див. пат. РФ МПК F16B 15/06, № 2117191], який містить голівку, стержень, загострений кінець і гвинтові виступи, утворені сталевим дротом, закріпленої на поверхні стрижня. Цей пристрій більш технологічний у виготовленні, але має низькі експлуатаційні характеристики, включаючи характеристику міцності виробів, що з'єднуються. Відомих є пристрій "Шипчатий цвях" [див. CN 201228705 в, Кл. F16B 15/06, 29.04.2009], який містить голівку, стрижень, загострений кінець і виступи, виконані у вигляді загострених зубців на стрижні цвяха, вістря яких спрямовані від загостреного кінця до голівці. Недоліком даного пристрою є недостатня міцність та надійність з'єднання скріплюються виробів у процесі їх експлуатації при змінних за силою та напрямом зовнішніх силових впливів. Відомий "Шипчатий цвях" [Патент Рос. Фед. №2553014 F16B15/06], який є найбільш близьким аналогом розробленої корисної моделі, цвях шипчатий, що містить головку, стержень, загострений кінець і виступи у вигляді шипів, вістря яких спрямовані від загостреного кінця і зворотні шипи, які спрямовані від шапки, розташовані на однієї третьої частини довжини стержня. Недоліком є недостатня міцність цвяха, та вірогідність руйнування матеріалу при збиванні конструкції. В основу корисної моделі покладена задача підвищення міцності з'єднання скріплювальних елементів. Задача, яка покладена в корисну модель, за рахунок того, що трубчатий цвях, що містить головку із закріпленим на ній стрижнем з загостреним кінцем. На стрижні виконані виступи у вигляді шипів, у відповідність до корисної моделі вздовж стрижня від загостреного кінця до головки по осі стержня виконаний осьовий отвір, також додаткові отвори виконані по поверхні стрижня, поперек осі стрижня, на контурі розташовані виступи у вигляді шипів. Приклад реалізації корисної моделі пояснюється кресленням. Пристрій складається з головки 1 із закріпленим на ній стрижнем 2 з загостреним кінцем 3. На стрижні виконані виступи у вигляді шипів 4, вістря яких спрямовані від загостреного кінця, і біля шипів знаходяться додаткові отвори 6. У стрижні також виконаний осьовий отвір 5. При вбивання цвяха в тіла скріплюються вироби шипами, збільшує їх зчеплення за волокна деревини, що підвищує міцність виробів, що з'єднуються. Після прочистки серцевини від матеріалу, що утвориться в середині цвяха, отвір може слугувати вентиляцією, містом для протягування кабелів та інших комунікацій. Використання запропонованої корисної моделі дозволяє підвищити міцність з'єднання скріплювальних елементів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Трубчатий цвях, що містить головку із закріпленим на ній стрижнем з загостреним кінцем, при цьому на стрижні виконані виступи у вигляді шипів, який відрізняється тим, що вздовж стрижня від загостреного кінця до головки по осі стрижня виконаний осьовий отвір, також додаткові отвори виконані по поверхні стрижня, поперек осі стрижня, на контурі розташовані виступи у вигляді шипів. 1 UA 106496 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
