Дисковий робочий орган

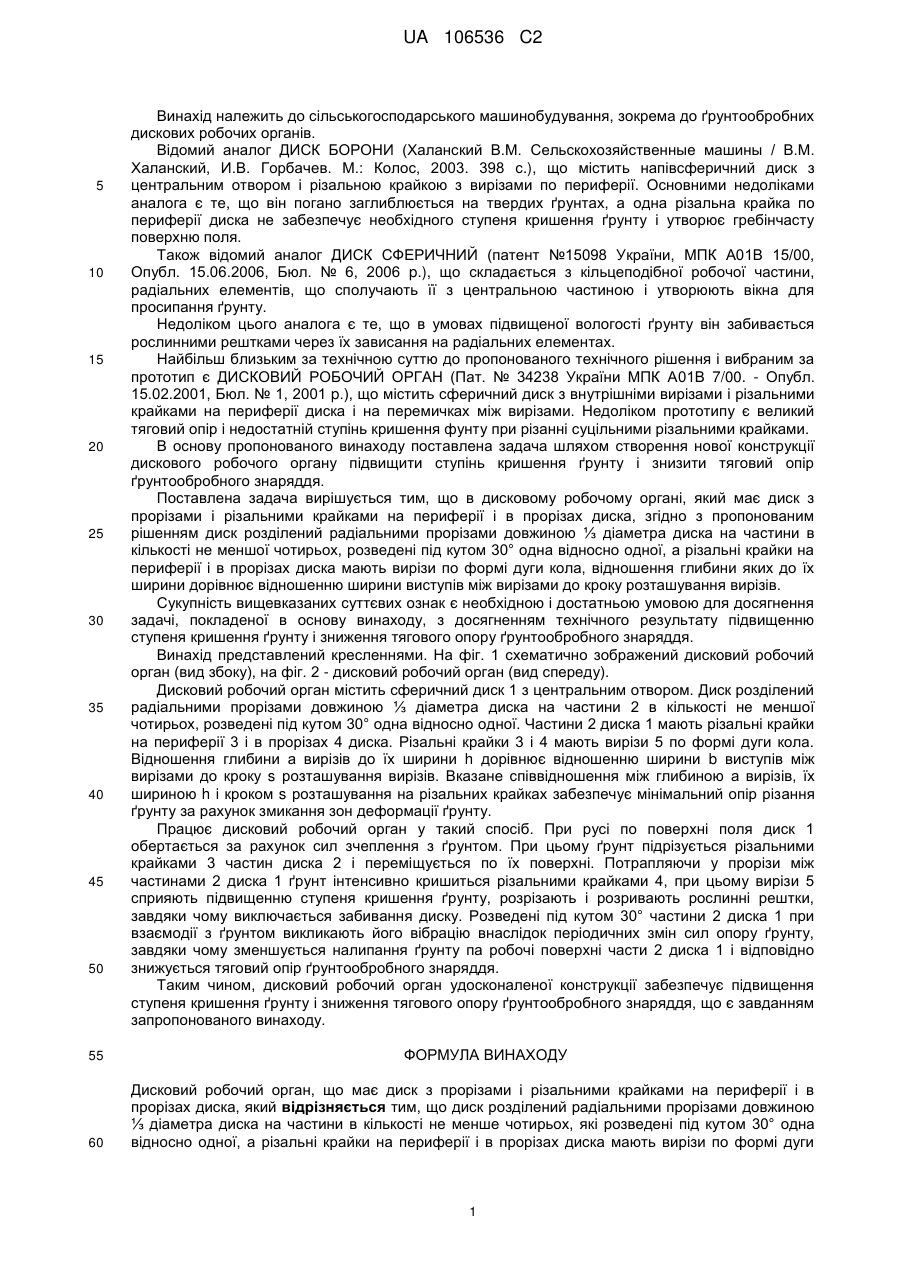

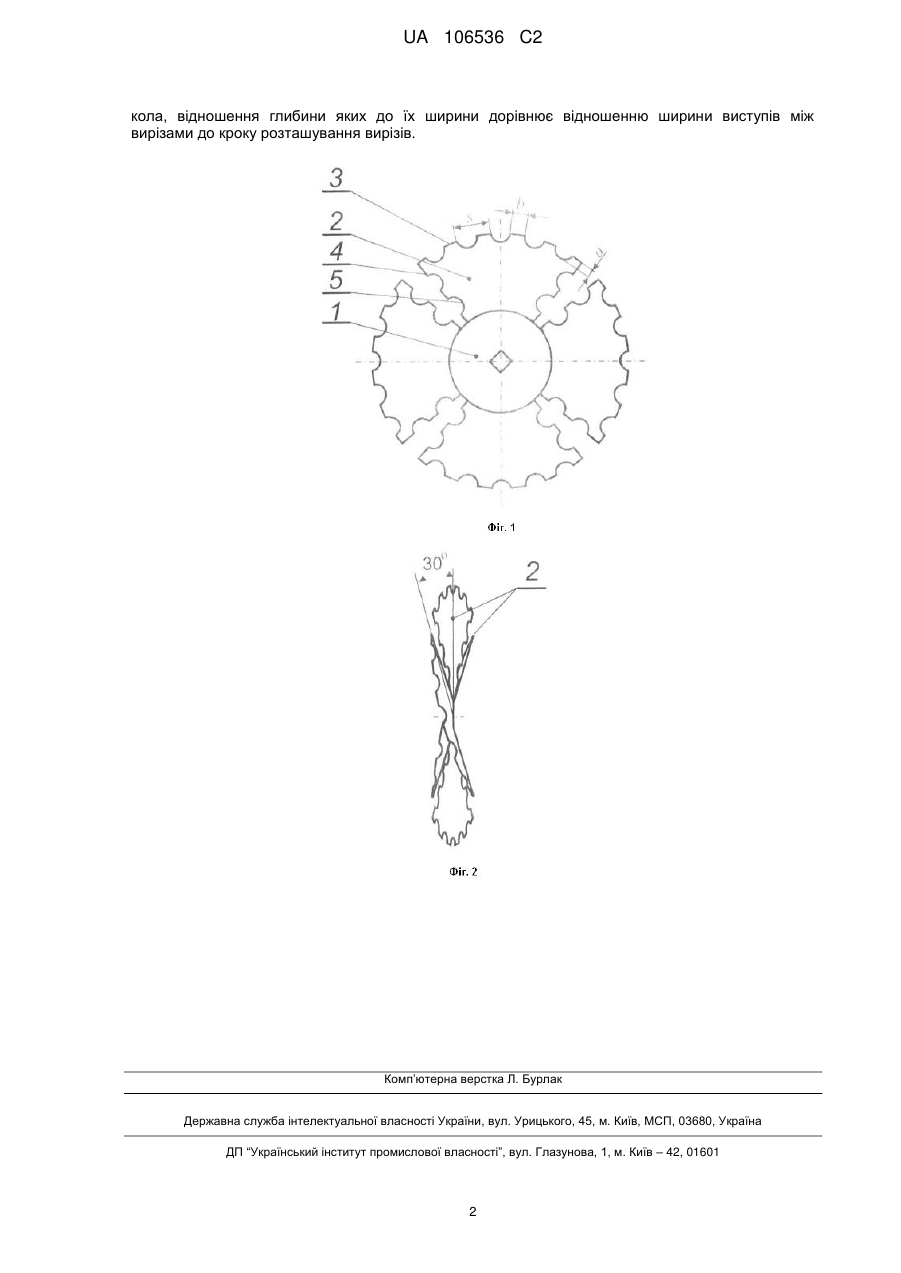

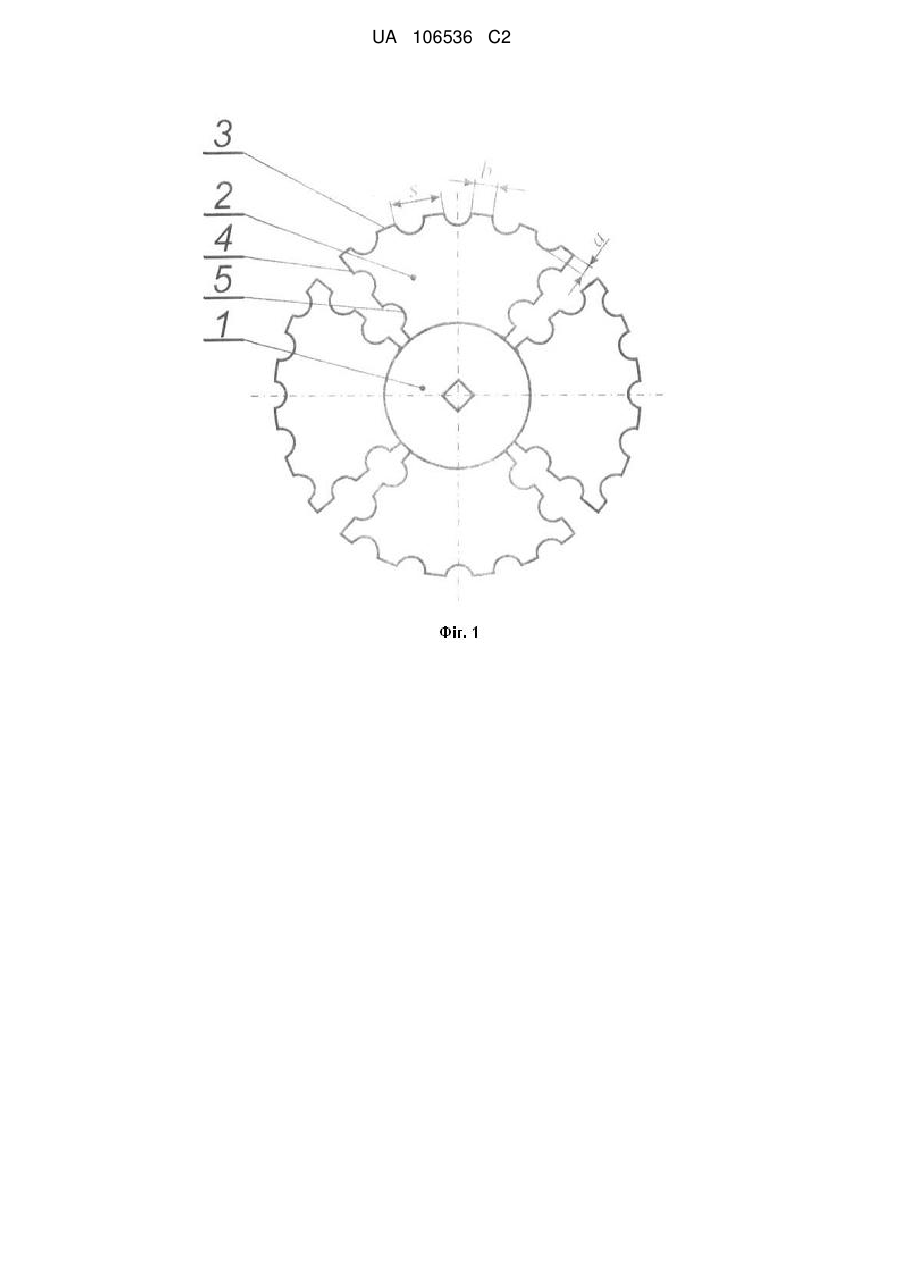

Реферат: Заявлений дисковий робочий орган має диск з прорізами і різальними крайками на периферії і в прорізах диска. Диск розділений радіальними прорізами довжиною ⅓ діаметра диска на частини в кількості не менше чотирьох, які розведені під кутом 30° одна відносно одної. Різальні крайки на периферії і в прорізах диска мають вирізи по формі дуги кола, відношення глибини яких до їх ширини дорівнює відношенню ширини виступів між вирізами до кроку розташування вирізів. UA 106536 C2 (12) UA 106536 C2 UA 106536 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільськогосподарського машинобудування, зокрема до ґрунтообробних дискових робочих органів. Відомий аналог ДИСК БОРОНИ (Халанский В.М. Сельскохозяйственные машины / В.М. Халанский, И.В. Горбачев. М.: Колос, 2003. 398 с.), що містить напівсферичний диск з центральним отвором і різальною крайкою з вирізами по периферії. Основними недоліками аналога є те, що він погано заглиблюється на твердих ґрунтах, а одна різальна крайка по периферії диска не забезпечує необхідного ступеня кришення ґрунту і утворює гребінчасту поверхню поля. Також відомий аналог ДИСК СФЕРИЧНИЙ (патент №15098 України, МПК А01В 15/00, Опубл. 15.06.2006, Бюл. № 6, 2006 p.), що складається з кільцеподібної робочої частини, радіальних елементів, що сполучають її з центральною частиною і утворюють вікна для просипання ґрунту. Недоліком цього аналога є те, що в умовах підвищеної вологості ґрунту він забивається рослинними рештками через їх зависання на радіальних елементах. Найбільш близьким за технічною суттю до пропонованого технічного рішення і вибраним за прототип є ДИСКОВИЙ РОБОЧИЙ ОРГАН (Пат. № 34238 України МПК А01Β 7/00. - Опубл. 15.02.2001, Бюл. № 1, 2001 p.), що містить сферичний диск з внутрішніми вирізами і різальними крайками на периферії диска і на перемичках між вирізами. Недоліком прототипу є великий тяговий опір і недостатній ступінь кришення фунту при різанні суцільними різальними крайками. В основу пропонованого винаходу поставлена задача шляхом створення нової конструкції дискового робочого органу підвищити ступінь кришення ґрунту і знизити тяговий опір ґрунтообробного знаряддя. Поставлена задача вирішується тим, що в дисковому робочому органі, який має диск з прорізами і різальними крайками на периферії і в прорізах диска, згідно з пропонованим рішенням диск розділений радіальними прорізами довжиною ⅓ діаметра диска на частини в кількості не меншої чотирьох, розведені під кутом 30° одна відносно одної, а різальні крайки на периферії і в прорізах диска мають вирізи по формі дуги кола, відношення глибини яких до їх ширини дорівнює відношенню ширини виступів між вирізами до кроку розташування вирізів. Сукупність вищевказаних суттєвих ознак є необхідною і достатньою умовою для досягнення задачі, покладеної в основу винаходу, з досягненням технічного результату підвищенню ступеня кришення ґрунту і зниження тягового опору ґрунтообробного знаряддя. Винахід представлений кресленнями. На фіг. 1 схематично зображений дисковий робочий орган (вид збоку), на фіг. 2 - дисковий робочий орган (вид спереду). Дисковий робочий орган містить сферичний диск 1 з центральним отвором. Диск розділений радіальними прорізами довжиною ⅓ діаметра диска на частини 2 в кількості не меншої чотирьох, розведені під кутом 30° одна відносно одної. Частини 2 диска 1 мають різальні крайки на периферії 3 і в прорізах 4 диска. Різальні крайки 3 і 4 мають вирізи 5 по формі дуги кола. Відношення глибини а вирізів до їх ширини h дорівнює відношенню ширини b виступів між вирізами до кроку s розташування вирізів. Вказане співвідношення між глибиною а вирізів, їх шириною h і кроком s розташування на різальних крайках забезпечує мінімальний опір різання ґрунту за рахунок змикання зон деформації ґрунту. Працює дисковий робочий орган у такий спосіб. При русі по поверхні поля диск 1 обертається за рахунок сил зчеплення з ґрунтом. При цьому ґрунт підрізується різальними крайками 3 частин диска 2 і переміщується по їх поверхні. Потрапляючи у прорізи між частинами 2 диска 1 ґрунт інтенсивно кришиться різальними крайками 4, при цьому вирізи 5 сприяють підвищенню ступеня кришення ґрунту, розрізають і розривають рослинні рештки, завдяки чому виключається забивання диску. Розведені під кутом 30° частини 2 диска 1 при взаємодії з ґрунтом викликають його вібрацію внаслідок періодичних змін сил опору ґрунту, завдяки чому зменшується налипання ґрунту па робочі поверхні части 2 диска 1 і відповідно знижується тяговий опір ґрунтообробного знаряддя. Таким чином, дисковий робочий орган удосконаленої конструкції забезпечує підвищення ступеня кришення ґрунту і зниження тягового опору ґрунтообробного знаряддя, що є завданням запропонованого винаходу. ФОРМУЛА ВИНАХОДУ Дисковий робочий орган, що має диск з прорізами і різальними крайками на периферії і в прорізах диска, який відрізняється тим, що диск розділений радіальними прорізами довжиною ⅓ діаметра диска на частини в кількості не менше чотирьох, які розведені під кутом 30° одна відносно одної, а різальні крайки на периферії і в прорізах диска мають вирізи по формі дуги 1 UA 106536 C2 кола, відношення глибини яких до їх ширини дорівнює відношенню ширини виступів між вирізами до кроку розташування вирізів. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
